Linear Access AK-11 пернелік тақтасының нұсқаулығы

КІРІСПЕ

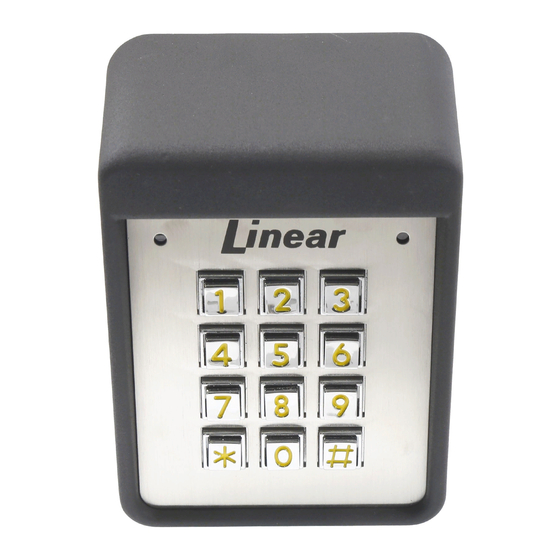

Linear AK-11 — бұл кіруді басқару қолданбаларына арналған цифрлық пернесіз кіру жүйесі. Пернелік тақта тұғырға орнатылатын немесе тікелей қабырғаға бұрандалатын берік құйылған алюминий қорапқа салынған. Құйылған пернелерде оңай оқылатын ашық сары графика бар.
Ұзындығы 1-ден 6-ға дейінгі цифрлардан тұратын 480-ге дейін кіру кодын бағдарламалауға болады. Олар релелік шығыстардың бірін немесе екеуін де іске қоса алады. Реле №1 5 амперлік сыйымдылыққа ие. Реле №2 1 амперлік сыйымдылыққа ие.
Екі LED индикаторы кіру жүйесінің күйін көрсетеді. Сол жақ LED қуатты көрсету үшін қызыл түспен жанады, содан кейін кіруге рұқсат етілген кезде жасылға өзгереді. Оң жақ LED пернелік тақта "құлыптау" күйінде болғанда сары түспен жанады (дұрыс емес кодтардың көп санынан). Пернелік тақтаның жарығы әрқашан өшірулі, әрқашан қосулы болуы мүмкін немесе кез келген пернені басқаннан кейін 1-4 минутқа дейін жануы үшін бағдарламалануы мүмкін (әдепкі 2 минут). Әрбір перне басылған кезде ішкі дыбыс сигналы дыбыс береді.
ЕСІК СЕНСОРЫ/БҰҒАТТАУ кірісін екі жолмен пайдалануға болады. Егер "есік сенсорына" бағдарламаланған болса, есіктегі қосқыш күштеп кіруді немесе есіктің ашық тұрған жағдайын анықтайды. Егер "бұғаттауға" бағдарламаланған болса, кірісті қажет болған кезде Реле №1-ді өшіретін "қызмет" қосқышына немесе автоматты таймерге қосуға болады.
КІРУ СҰРАНЫСЫ кірісін рұқсат етілген қызметкерлерге кодсыз кіруді қамтамасыз ету үшін түймеге немесе өртке қарсы кіру кілттік қосқышына қосуға болады. "Қайта өткізбеу" мүмкіндігі бағдарламаланған уақыт өтпейінше бір кодты екі рет пайдалануға жол бермейді. ДАБЫЛТЫ ӨШІРУ шығысы кіруге рұқсат етілген кезде іске қосылады. Бұл шығысты рұқсат етілген кіру орын алған кезде дабылдың іске қосылуын болдырмау үшін кіру есігіндегі/қақпадағы дабыл контактілерін өшіру үшін қосуға болады.
Жалпыға 100 мА ауыстыруға қабілетті екі қатты күйдегі шығыс күштеп кіру, есіктің ашық тұруы, құлыптау, дабыл тізбегін өшіру, кіру сұранысы және пернелік тақтаның белсенді күйлерін көрсету үшін бағдарламаланады.
AK-11 12-24 вольтты айнымалы немесе тұрақты ток көзінен қуат алады. Қуатты кіру құрылғысынан немесе бөлек қуат көзінен алуға болады. EEPROM жады барлық кіру кодтары мен бағдарламалауды қуатсыз да сақтайды.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

МЕХАНИКАЛЫҚ
Корпус өлшемдері: 4.00" Е x 5.50" Б x 3.00" Т

ЭЛЕКТРЛІК
Кернеу: 12-24 Вольт айнымалы немесе тұрақты ток
Ток: әдетте 10 мА, ең көбі 150 мА
Шығыстар: Реле №1
"C" формасы 5 Ампер @ ең көбі 24 Вольт
Реле №2
"C" формасы 1 Ампер @ ең көбі 24 Вольт
Қатты күйдегі шығыстар (Шығыстар №3 және №4)
Жалпыға қысқа тұйықталу 100 мА
@ ең көбі 24 VDC

ҚОРШАҒАН ОРТА
Температура: -22°F-тан 149°F-қа дейін (-30°C-тан 65°C-қа дейін)
Ылғалдылық: 5%-дан 95%-ға дейін конденсацияланбайтын

МҮМКІНДІКТЕРІ

• ПЕРНЕЛІК ТАҚТА АРҚЫЛЫ БАҒДАРЛАМАЛАУ
• 480 КІРУ КОДЫНЫҢ СЫЙЫМДЫЛЫҒЫ
• 1-6 ЦИФРЛЫ КІРУ КОДЫНЫҢ ҰЗЫНДЫҒЫ
• 4 ТӘУЕЛСІЗ ШЫҒЫС (УАҚЫТША/АУЫСТЫРЫЛАТЫН)
• 4 ТӘУЕЛСІЗ ТАЙМЕР
• ӘРБІР КІРУ КОДЫН РЕЛЕЛЕРДІҢ БІРІН НЕМЕСЕ ЕКЕУІН ДЕ ІСКЕ ҚОСУ ҮШІН БАҒДАРЛАМАЛАУҒА БОЛАДЫ
• РЕЛЕЛІК КОНТАКТІЛЕР "C" ФОРМАСЫНДА (Қ.Ж. ЖӘНЕ Қ.Б.)
• ҚАТТЫ КҮЙДЕГІ ШЫҒЫСТАР АШЫҚ КОЛЛЕКТОР (ЖАЛПЫҒА АУЫСТЫРЫЛАТЫН)
• ЕКІ LED ИНДИКАТОРЫ
• ЖАРЫҚШАМ
• ПЬЕЗО ДЫБЫС СИГНАЛЫ
• УАҚЫТША ҚАЙТА ӨТКІЗБЕУ (СОҢҒЫ 3 ЖАРАМДЫ КІРУ)
• ПЕРНЕЛІК ТАҚТАНЫ ҚҰЛЫПТАУ СЕЗІМДІК ПЕРНЕ СЕЗІМІ
• ЕСІК СЕНСОРЫНЫҢ КІРІСІ
• БҰҒАТТАУ КІРІСІ
• КІРУ СҰРАНЫСЫНЫҢ КІРІСІ

КОМПОНЕНТТЕРДІҢ ОРНАЛАСУЫ

1-сурет. Компоненттердің орналасуы

СЫМДАРДЫ ҚОСУ ДИАГРАММАСЫ

ҚАҚПАНЫҢ ӘДЕТТЕГІ ОРНАТУ СЫМДАРЫ

ЕСІКТІҢ ӘДЕТТЕГІ ОРНАТУ СЫМДАРЫ

2-сурет. Сымдарды қосу диаграммасы

ОРНАТУ

Статикалық разрядтардан құрылғының зақымдалуын болдырмау үшін ЖЕРГЕ ҚОСУ терминалын жақсы жерге қосу нүктесіне қосыңыз. Жерге қосу және қуат үшін ұсынылатын сым өлшемі 18 AWG (қуат үшін 18 AWG сымының 500 футқа дейін жүргізуге болады, ұзағырақ жүргізу үшін үлкенірек сымды пайдаланыңыз). Барлық басқа қосылымдар үшін 22 AWG немесе одан үлкенін (жүктемеге байланысты) пайдаланыңыз.

Егер құрылғы айнымалы токпен қуаттандырылса және қуат трансформаторының екінші жағының бір жағы жерге қосылған болса, жерге қосылған жағын құрылғының "-" қуат терминалына қосыңыз.

Пернелік тақта үшін орынды таңдаңыз. Есікке кіруді басқару орнатулары үшін пернелік тақтаны басқарылатын есіктің жанына орнатыңыз. Қақпаны басқару орнатулары үшін пернелік тақтаны қақпаның анық көрінетін жеріне орнатыңыз, бірақ пайдаланушы пернелік тақтадан қақпаға қол тигізе алмайтындай қақпадан жеткілікті қашықтықта орнатыңыз.

АУЫР ЖАРАҚАТТАНУДЫ НЕМЕСЕ ӨЛІМДІ БОЛДЫРМАУ ҮШІН, ҚҰРЫЛҒЫНЫҢ ҚАҚПАДАН ПАЙДАЛАНУШЫ ПЕРНЕЛІК ТАҚТАНЫ ПАЙДАЛАНУ КЕЗІНДЕ ҚАҚПАҒА ҚОЛ ТИГІЗЕ АЛМАЙТЫНДАЙ ЖЕТКІЛІКТІ ҚАШЫҚТЫҚТА ЕКЕНІНЕ КӨЗ ЖЕТКІЗІҢІЗ. ДЕГЕНМЕН, ҚАҚПА ПЕРНЕЛІК ТАҚТАДАН ТОЛЫҚ КӨРІНУІ КЕРЕК.

Тұғырға орнату

AK-11 пернелік тақтасын стандартты тұғырға орнатуға болады.

• Пернелік тақтаның артқы тақтасын тұғырға бекіту үшін төрт қауіпсіздік болтын және құлыптау гайкаларын пайдаланыңыз (3-суретті қараңыз).

  3-сурет. Пернелік тақтаның артқы тақтасын тұғырға орнату

Қабырғаға орнату

AK-11 пернелік тақтасын тікелей қабырғаға немесе тегіс бетке орнатуға болады.

• Пернелік тақтаның артқы тақтасын бекіту бетіне бекіту үшін тиісті бекіткіштерді пайдаланыңыз.
• Пернелік тақтаны бетон қабырғаға орнатқан кезде бетон сына тәрізді анкерлерді немесе молли анкерлерін пайдаланыңыз (4-суретті қараңыз).

  4-сурет. Пернелік тақтаның артқы тақтасын қабырғаға орнату

Қақпаны басқару

• Қақпа мен пернелік тақта арасында төрт сым жүргізіңіз (екеуі қуат үшін, екеуі басқару үшін).
• Қақпа операторының қосалқы немесе радио қуат шығысы терминалдарын пернелік тақталардың ҚУАТ кіріс терминалдарына қосыңыз (сымдардың полярлығын сақтаңыз).
• Қақпа операторының АШУ терминалдарын пернелік тақтаның Реле №1 ЖАЛПЫ ЖӘНЕ Қ.Ж. терминалдарына қосыңыз.
  ЕСКЕРТПЕ: Оператордың сымдарын қосу ерекшеліктері үшін қақпа операторының сымдарды қосу диаграммасын қараңыз.
• Егер кіру сұранысының түймесі немесе өртке қарсы кіру кілттік қосқышы пайдаланылатын болса, пернелік тақтадан қалыпты ашық қосқышқа екі сым жүргізіңіз. Сымдарды қалыпты ашық қосқышқа және пернелік тақтаның КІРУ СҰРАНЫСЫ және ЖАЛПЫ терминалдарына қосыңыз.
• Егер бұғаттау қосқышы немесе таймер пайдаланылатын болса, пернелік тақтадан бұғаттау қосқышына немесе таймер релесіне екі сым жүргізіңіз. Бұғаттау қосқышының/таймерінің терминалдарын пернелік тақтаның БҰҒАТТАУ және ЖАЛПЫ терминалдарына қосыңыз.
  ЕСКЕРТПЕ: Егер БҰҒАТТАУ кірісі пайдаланылатын болса, ол кіріс түрін таңдау үшін бағдарламалануы керек. Осы нұсқаулықтың Бағдарламалау опциялары бөлімін қараңыз.

  5-сурет. Қақпаны орнату

Есікті басқару

• Есікті құлыптан босату үшін төмен кернеулі электрлік есік ілмегін орнатыңыз.
• Қуат көзі немесе трансформатор үшін орынды таңдаңыз.
• Қуат көзі мен пернелік тақта арасында екі сым жүргізіңіз. Қуат көзінің шығыс терминалдарын пернелік тақтаның ҚУАТ кіріс терминалдарына қосыңыз (сымдардың полярлығын сақтаңыз).
• Есік ілмегі мен пернелік тақта арасында екі сым жүргізіңіз. Есік ілмегі сымдарының бірін пернелік тақтаның Реле №1 Қ.Ж. терминалына қосыңыз. Есік ілмегінің басқа сымын пернелік тақтаның ҚУАТ + терминалына қосыңыз. Пернелік тақтаның ҚУАТ - терминалы мен Реле №1 ЖАЛПЫ терминалы арасында сым қосыңыз.
• Егер кіру сұранысының түймесі немесе өртке қарсы кіру кілттік қосқышы пайдаланылатын болса, пернелік тақтадан қалыпты ашық қосқышқа екі сым жүргізіңіз. Сымдарды қалыпты ашық қосқышқа және пернелік тақтаның КІРУ СҰРАНЫСЫ және ЖАЛПЫ терминалдарына қосыңыз.
• Күштеп кіруді немесе есіктің ашық тұрған жағдайын анықтау үшін есік сенсоры мүмкіндігін пайдалану үшін есікке қалыпты жабық есік қосқышын орнатыңыз және қосқыштан пернелік тақтаға екі сым жүргізіңіз. Есік қосқышын пернелік тақтаның ЕСІК СЕНСОРЫ және ЖАЛПЫ терминалдарына қосыңыз.
• Егер бұғаттау қосқышы немесе таймер пайдаланылатын болса, қосқыштан немесе таймерден пернелік тақтаға екі сым жүргізіңіз. Бұғаттау қосқышының/таймерінің терминалдарын пернелік тақтаның БҰҒАТТАУ және ЖАЛПЫ терминалдарына қосыңыз.
  ЕСКЕРТПЕ: Есік сенсорын немесе бұғаттауды пайдалануға болады. Екі мүмкіндікті бір уақытта пайдалануға болмайды.

  6-сурет. Есікті орнату

ЗАУЫТТЫҚ ӘДЕПКІ ПАРАМЕТРЛЕР

НЕГІЗГІ БАҒДАРЛАМАЛАУ КОДЫ		123456
КІРУ КОДЫНЫҢ ҰЗЫНДЫҒЫ		4 ЦИФР
КІРУ СҰРАНЫСЫНЫҢ ШЫҒЫСЫ		РЕЛЕ №1
ДАБЫЛТЫ ӨШІРУ ШЫҒЫСЫ		ӨШІРІЛГЕН
КҮШТЕП КІРУ ШЫҒЫСЫ		ШЫҒЫС №3
ЕСІКТІҢ АШЫҚ ТҰРУ ШЫҒЫСЫ		ШЫҒЫС №4
РЕЛЕ №1 ҚОСУ УАҚЫТЫ		2 СЕКУНД
РЕЛЕ №2 ҚОСУ УАҚЫТЫ		2 СЕКУНД
ҚАТТЫ КҮЙДЕГІ ШЫҒЫС №3 ҚОСУ УАҚЫТЫ		2 СЕКУНД
ҚАТТЫ КҮЙДЕГІ ШЫҒЫС №4 ҚОСУ УАҚЫТЫ		2 СЕКУНД
ЕСІК СЕНСОРЫ/БҰҒАТТАУ КІРІСІ		ЕСІК СЕНСОРЫ
ПЕРНЕЛІК ТАҚТАНЫ ҚҰЛЫПТАУ ШЫҒЫСЫ		ӨШІРІЛГЕН
ПЕРНЕЛІК ТАҚТАНЫҢ БЕЛСЕНДІ ШЫҒЫСЫ		ӨШІРІЛГЕН
ТӨМЕН ЖАРЫҚТЫ ҚОСУ УАҚЫТЫ		2 МИНУТ
ПЕРНЕ БАСЫЛҒАН КЕЗДЕ ДЫБЫСТЫҚ СИГНАЛ ДЫБЫС БЕРЕДІ		ИӘ
РЕЛЕ №1 КЕЗІНДЕ ДЫБЫСТЫҚ СИГНАЛ ДЫБЫС БЕРЕДІ		ЖОҚ
РЕЛЕ №2 КЕЗІНДЕ ДЫБЫСТЫҚ СИГНАЛ ДЫБЫС БЕРЕДІ		ЖОҚ
ШЫҒЫС №3 КЕЗІНДЕ ДЫБЫСТЫҚ СИГНАЛ ДЫБЫС БЕРЕДІ		ЖОҚ
ШЫҒЫС №4 КЕЗІНДЕ ДЫБЫСТЫҚ СИГНАЛ ДЫБЫС БЕРЕДІ		ЖОҚ
ПЕРНЕЛІК ТАҚТАНЫ ҚҰЛЫПТАУ САНЫ		ҚҰЛЫПТАУ АЛДЫНДА 3 ӘРЕКЕТ
ҚАЙТА ӨТКІЗБЕУ УАҚЫТЫ		ҚАЙТА ӨТКІЗБЕУ ЖОҚ

BASIC PROGRAMMING

AK-11 бағдарламалау режимінде болғанда, бағдарламалау басталғанға дейін екі жарық диоды да өшеді. Бағдарламалау опциясының нөмірі енгізілгеннен кейін сары жарық диоды жыпылықтайды. Бұл AK-11 жаңа бағдарламалау деректерін қабылдауға дайын екенін көрсетеді. Жаңа деректерді енгізу аяқталғаннан кейін, деректер сақталып жатқанда жасыл жарық диоды жанады. Егер қандай да бір бағдарламалау деректері дұрыс енгізілмесе, қызыл жарық диоды жанады және команданы толығымен қайта енгізуге тура келеді.

Бағдарламалау режиміне кіру

6-цифрлы Бас бағдарламалау коды (әдепкі = 123456) бағдарламалау режиміне кіру үшін қолданылады.
Басыңыз: # 9 # Master Code
Master Code = ағымдағы 6-цифрлы Бас бағдарламалау коды

Бағдарламалау режимінен шығу

^{Басыңыз:} * * #
Бағдарламалау режимінен шыққанда қызыл жарық диоды жанады.

ЕСКЕРТПЕ: AK-11 екі минут әрекетсіздіктен кейін автоматты түрде бағдарламалау режимінен шығады.

Қатеден кейін команданы қайта енгізу

Егер қызыл жарық диоды жанып, дұрыс емес жазбаны көрсетсе немесе бағдарламалау кезінде қате перне басылса, пернетақтаны тазарту және команданы қайта енгізу үшін:
Басыңыз: * 9 #

Кіру кодының ұзындығын орнату

Әдепкі: 4 цифр
Басыңыз: 0 3 # Length #
Length = кіру кодының ұзындығы үшін 1 - 6

ЕСКЕРТПЕ: Егер кіру кодының ұзындығы зауыттық әдепкі төрт цифрдан өзгеретін болса, кез келген кіру кодтарын бағдарламалаудан бұрын алдымен осы өзгерісті енгізіңіз.

Жаңа кіру кодын қосу

Басыңыз: 0 1 # Code # Code # Action #
Code = Жаңа кіру коды: код ұзындығына байланысты 1-999999
Action = Реле шығысының кіру коды келесідей белсендіріледі:
1 = Реле #1, уақытылы ашық
2 = Реле #2, уақытылы ашық
3 = Екі реле де, уақытылы ашық
10 = Реле #1, ауыстырылған
20 = Реле #2, ауыстырылған
30 = Екі реле де, ауыстырылған
12 = Реле #1 ауыстырылған; Реле #2, уақытылы ашық
21 = Реле #1, уақытылы ашық; Реле #2 ауыстырылған
AK-11 жадында қол жетімді орын мен қайталанатын жазбаларды іздегенде сары жарық диоды жылдам жыпылықтайды. Жаңа код сақталған кезде жасыл жарық диоды жанады.
Егер таңдалған жаңа кіру коды басқа кіру коды үшін пайдаланылып жатса, қызыл жарық диоды жанады. Жаңа бірегей кодты енгізу қажет.

ЕСКЕРТПЕ: Жаңа кіру кодын бағдарламалау кезінде басындағы нөлдерді (код нөмірінің алдындағы нөлдер, яғни 0001) енгізудің қажеті жоқ. AK-11 кіру кодының ұзындығы параметрімен анықталған барлық сандарды толтыру үшін кез келген нөлдерді іштей қосады. Пайдаланушы кіру үшін өз кодын енгізгенде басындағы нөлдерді енгізуі керек болады.

Жеке кіру кодын жою

Басыңыз: 0 2 # Code # Code #
Code = Жойылатын кіру коды.
AK-11 жойылатын кодты іздегенде сары жарық диоды жылдам жыпылықтайды. Код өшірілген кезде жасыл жарық диоды жанады.

Барлық кіру кодтарын жою

Бұл команданы орындау жадтан барлық кіру кодтарын жояды.

Басыңыз: 9 7 # 0 0 0 0 0 0 # 0 0 0 0 0 0 #

ЕСКЕРТПЕ: Жад өшіріліп жатқанда жасыл жарық диоды жанады. Бұл 15 секундқа дейін созылуы мүмкін.

6-цифрлы Бас бағдарламалау кодын өзгерту

Басыңыз: 9 8 # Master Code # Master Code #
Master Code = Жаңа 6-цифрлы Бас бағдарламалау коды

БАҒДАРЛАМАЛАУ ОПЦИЯЛАРЫ

Есік датчигін немесе кіруді болдырмау кірісін таңдау

Әдепкі: Есік датчигі
J4 терминал блогындағы кіріс, #3 терминалы DOOR SENSE (ЕСІК СЕЗУ) немесе INHIBIT (ТИЫМ САЛУ) үшін бағдарламалануы мүмкін.
Басыңыз: 1 0 # Input#
Input = Inhibit (Тиым салу) үшін 1, = Door Sense (Есік сезу) үшін 0
DOOR SENSE (ЕСІК СЕЗУ) үшін бағдарламаланған кезде, егер кіруге рұқсат берілмес бұрын (кіру кодымен немесе кіру сұрауы кірісімен) кірісте ашық жағдай пайда болса, FORCED ENTRY (КҮШПЕН КІРУ) шығысы пайда болады. Егер ашық жағдай реле кіру үшін іске қосылғаннан кейін 60 секундтан кейін сақталса, DOOR AJAR (ЕСІК АШЫҚ) шығысы пайда болады.
INHIBIT (ТИЫМ САЛУ) үшін бағдарламаланған кезде, кірістегі жабық жағдай кіру сұралған кезде (кіру кодымен) #1 реленің іске қосылуына жол бермейді. Бұл режим әдетте белгілі бір уақытта кіру құрылғысын өшіру үшін сыртқы таймермен бірге қолданылады.

Күштеп кіру шығысын таңдау

Әдепкі: #3 шығыс
Егер есік датчигінің кірісі кіруге рұқсат берілмес бұрын ашылса, қай шығыс іске қосылатынын орнатады. Бұл шығыс уақытпен шектелмеген.
Басыңыз: 1 1 # Output #
Output = Іске қосылатын шығыс (0-4)
1 = #1 релесі
2 = #2 релесі
3 = #3 шығысы
4 = #4 шығысы
0 = Шығыс жоқ

Есік ашық шығысын таңдау

Әдепкі: #4 шығыс
Егер есік датчигінің кірісі кіруге рұқсат берілгеннен кейін ашық күйде қалса, қай шығыс іске қосылатынын орнатады. Бұл шығыс уақытпен шектелмеген.
Басыңыз: 1 2 # Output #
Output = Іске қосылатын шығыс (0-4)
1 = #1 релесі
2 = #2 релесі
3 = #3 шығысы
4 = #4 шығысы
0 = Шығыс жоқ

Пернетақтаның құлыптау шығысын таңдау

Әдепкі: Шығыс жоқ
Кіру кодының дұрыс емес әрекеттері тым көп болғаннан кейін пернетақта "құлыпталған" кезде қай шығыс іске қосылатынын орнатады. Құлыптау уақыты 60 секунд.
Басыңыз: 1 3 # Output #
Output = Іске қосылатын шығыс (0-4)
1 = #1 релесі
2 = #2 релесі
3 = #3 шығысы
4 = #4 шығысы
0 = Шығыс жоқ

Пернетақтаның белсенді шығысын таңдау

Әдепкі: Шығыс жоқ
Кез келген перне басылған кезде қай шығыс іске қосылатынын орнатады. Бұл шығыс уақытпен шектелген.
Басыңыз: 1 4 # Output #
Output = Іске қосылатын шығыс (0-4)
1 = #1 релесі
2 = #2 релесі
3 = #3 шығысы
4 = #4 шығысы
0 = Шығыс жоқ

Дабыл шунттау шығысын таңдау

Әдепкі: Шығыс жоқ
Кіруге рұқсат берілген уақытта қай шығыс іске қосылатынын орнатады. (Бұл шығысты кіру есігіне бекітілген дабыл контактілерін шунттау үшін пайдаланыңыз.) Бұл шығыс уақытпен шектелуі немесе бекітілуі мүмкін.
Басыңыз: 1 5 # Output #
Output = Іске қосылатын шығыс (0-4)
1 = #1 релесі
2 = #2 релесі
3 = #3 шығысы,
4 = #4 шығысы
0 = Шығыс жоқ

Кіру сұрау шығысын таңдау

Әдепкі: #1 релесі
Кіру сұрау кірісі жерге қосылған кезде қай шығыс іске қосылатынын орнатады. Бұл шығыс кем дегенде релелер немесе шығыстар үшін көрсетілген қосылу уақытының ұзақтығына іске қосылған күйде қалады. Егер кіру сұрау кірісі релелер немесе шығыстар үшін көрсетілген қосылу уақытынан асып кетсе, шығыс кіру сұрау кірісі жерге қосылған күйде қалғанша іске қосылған күйде қалады.
Басыңыз: 1 6 # Output #
Output = Іске қосылатын шығыс (0-4)
1 = #1 релесі
2 = #2 релесі
3 = #3 шығысы
4 = #4 шығысы
0 = Шығыс жоқ

#1 релесінің қосылу уақыты

Әдепкі: 2 секунд
Іске қосылған кезде #1 релесінің іске қосылу ұзақтығын орнатады.
Басыңыз: 2 1 # Seconds #
Seconds = Шығыс уақыты секундпен (0-60)

#2 релесінің қосылу уақыты

Әдепкі: 2 секунд
Іске қосылған кезде #2 релесінің іске қосылу ұзақтығын орнатады.
Басыңыз: 2 2 # Seconds #
Seconds = Шығыс уақыты секундпен (0-60)

Қатты күйдегі #3 шығысының қосылу уақыты

Әдепкі: 2 секунд
Іске қосылған кезде #3 шығысының іске қосылу ұзақтығын орнатады.
Басыңыз: 2 3 # Seconds #
Seconds = Шығыс уақыты секундпен (0-60)
99 = Қосқыш режим

Қатты күйдегі #4 шығысының қосылу уақыты

Әдепкі: 2 секунд
Іске қосылған кезде #4 шығысының іске қосылу ұзақтығын орнатады.
Басыңыз: 2 4 # Seconds #
Seconds = Шығыс уақыты секундпен (0-60)
99 = Қосқыш режим

Төменгі жарықтың қосылу уақытын орнату

Әдепкі: 2 минут
Перне басылғаннан кейін төменгі жарықтың жанып тұру ұзақтығын орнатады.
Басыңыз: 2 5 # Duration #
0 = Әрқашан өшірулі
1 = 1 минут
2 = 2 минут
3 = 3 минут
4 = 4 минут
99 = Әрқашан қосулы

Пернелерді басқанда дыбыстық сигналдар

Әдепкі: Иә
Пернетақта әрбір перне басылған сайын дыбыстық сигнал беретінін немесе бермейтінін таңдайды.
Басыңыз: 4 0 # Sound #
Sound = Иә үшін 1 = Жоқ үшін 0

#1 релесі кезінде дыбыстық сигналдар

Әдепкі: Жоқ
Пернетақта #1 релесі іске қосылған кезде дыбыстық сигнал беретінін немесе бермейтінін таңдайды.
Басыңыз: 4 1 # Sound #
Sound = Иә үшін 1 = Жоқ үшін 0

#2 релесі кезінде дыбыстық сигналдар

Әдепкі: Жоқ
Пернетақта #2 релесі іске қосылған кезде дыбыстық сигнал беретінін немесе бермейтінін таңдайды.
Басыңыз: 4 2 # Sound #
Sound = Иә үшін 1 = Жоқ үшін 0

#3 шығысы кезінде дыбыстық сигналдар

Әдепкі: Жоқ
Пернетақта #3 шығысы іске қосылған кезде дыбыстық сигнал беретінін немесе бермейтінін таңдайды.
Басыңыз: 4 3 # Sound #
Sound = Иә үшін 1 = Жоқ үшін 0

#4 шығысы кезінде дыбыстық сигналдар

Әдепкі: Жоқ
Пернетақта #4 шығысы іске қосылған кезде дыбыстық сигнал беретінін немесе бермейтінін таңдайды.
Басыңыз: 4 4 # Sound #
Sound = Иә үшін 1 = Жоқ үшін 0

Пернетақтаны құлыптау саны

Әдепкі: 3 әрекет
Пернетақта "құлыпталмас" бұрын рұқсат етілген кіру кодының дұрыс емес әрекеттерінің санын орнатады.
Басыңыз: 5 0 # Attempts #
Attempts = Құлыптау алдындағы әрекеттер саны (2-7)

Қайта кіруге тыйым салу уақыты

Әдепкі: Қайта кіруге тыйым салу жоқ
Кіру коды пайдаланылғаннан кейін қанша уақыт жұмыс істемейтінін орнатады.
Басыңыз: 5 1 # Minutes #
Minutes = Уақыт минутпен (1-4)
0 = Қайта кіруге тыйым салу жоқ

Негізгі қалпына келтіру

Негізгі қалпына келтіруді орындау AK-11 жадының барлығын тазалап, барлық бағдарламаланатын опцияларды зауыттық әдепкі мәндерге қайтарады. БАРЛЫҚ КІРУ КОДТАРЫ ӨШІРІЛЕДІ.

1-ҚАДАМ Пернетақтадан қуатты ажыратыңыз.
2-ҚАДАМ * және # пернелерін басып тұрыңыз.
3-ҚАДАМ Қызыл жарық диоды жыпылықтай бастағанша пернетақтаға қуат беріңіз, пернелерді басып тұруды жалғастырыңыз.
4-ҚАДАМ Пернелерді босатыңыз. Қызыл және сары жарық диодтары процесс аяқталғанша жанып тұрады, содан кейін сары жарық диоды сөнеді.

Негізгі кодты қалпына келтіру

1-ҚАДАМ AK-11 корпусын ашыңыз.
2-ҚАДАМ JP2 секіргішін табыңыз. Бұл секіргіш негізгі кодты қалпына келтіру үшін пайдаланылады.
3-ҚАДАМ Пернетақтаға қуат беріліп тұрғанда, JP2 секіргішін алыңыз. Пернетақта кодтың қалпына келтірілгенін білдіретін дыбыстық сигнал бере бастайды.
4-ҚАДАМ JP2 секіргішін ауыстырыңыз.
НЕГІЗГІ БАҒДАРЛАМА КОДЫ ҚАЗІР 123456.

Қатты күйдегі шығыстар

Екі қатты күйдегі шығыс (№3 шығыс және №4 шығыс) әртүрлі жағдайларда іске қосылу үшін бағдарламалануы мүмкін. Бұл шығыстар индикаторларды немесе дыбыс сигналдарын іске қосу үшін пайдаланылуы мүмкін. Қатты күйдегі шығыстарды пайдаланатын сым қосу мысалдарын 7-суреттен қараңыз.

7-сурет. Қатты күйдегі шығыстарды пайдалану

Дыбыс сигналының дыбыс деңгейі

Пернетақтаның дыбыс сигналын төмен немесе жоғары деңгейге орнатуға болады.

• Егер пернетақтаның дыбыс сигналы пернетақтаның орналасқан жері үшін тым қатты болса, JP1 секіргішін алыңыз (8-суретті қараңыз).

  8-сурет. Дыбыс сигналының секіргішін алу

Пернетақтаны құлыптау

Орнату аяқталғаннан кейін пернетақтаны кілт құлпын пайдаланып құлыптаңыз (9-суретті қараңыз).

9-сурет. Пернетақта корпусын құлыптау

AK-11 ЖҰМЫСЫ

• AK-11 пайдаланушыларына кіру кодын енгізу үшін 40 секундқа дейін уақыт беріледі.
• Әрбір пернені басу арасында сегіз секундқа дейін рұқсат етіледі.
• Кіру кодының барлық сандарын енгізу керек. Мысал: Егер код 0042 болса, пайдаланушы "0 0 4 2" енгізуі керек.
• Егер қате перне басылса, * пернесін басу пернетақтаны қалпына келтіреді. Содан кейін дұрыс кодты қайта енгізуге болады.
• Дұрыс код енгізілгеннен кейін қызыл жарық диоды жасылға айналады және бағдарламаланған реле бағдарламаланған уақытқа іске қосылады.
• Енгізілген қате кодтардың саны пернетақтаны құлыптау санынан асып кетсе, сары жарық диоды жанады, бұл пернетақтаның құлыпталғанын көрсетеді. Құлыптау бір минутқа созылады.
• Жарамды код енгізілгеннен кейін, қайта кіруге тыйым салу уақыты аяқталғанша оны пайдалану мүмкін болмайды.

  10-сурет. AK-11 жұмысы

(760) 438-7000
АҚШ және Канада (800) 421-1587 және (800) 392-0123
Ақысыз ФАКС (800) 468-1340
www.linearcorp.com

Сілтемелер

• Nice | Nortek Control | Security, Control, Access

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Linear Access AK-11 пернелік тақтасының нұсқаулығы жүктеп алу

Қолжетімді тілдер
