Manuali i Tastierës me Akses Linear AK-11

Hyrje

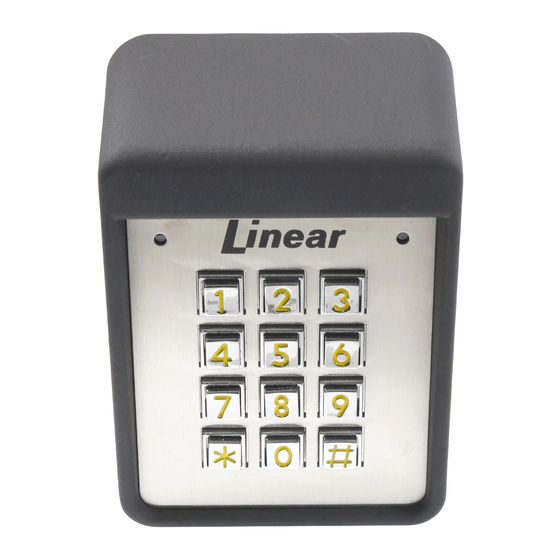

AK-11 nga Linear është një sistem dixhital hyrjeje pa çelës i dizajnuar për aplikime të kontrollit të aksesit. Tastiera është e vendosur në një mbyllje të fortë alumini të derdhur që mund të montohet në një piedestal ose të fiksohet drejtpërdrejt në një mur. Çelësat e derdhur kanë grafikë të verdhë të ndezur, të lehtë për t'u lexuar.
Mund të programohen deri në 480 kode hyrjeje, nga 1 deri në 6 shifra në gjatësi. Ato mund të aktivizojnë njërin ose të dy daljet e releve. Releja #1 ka një kapacitet prej 5 Amper. Releja #2 ka një kapacitet prej 1 Amper.
Dy tregues LED tregojnë statusin e sistemit të hyrjes. LED-i i majtë ndizet me ngjyrë të kuqe për të treguar energjinë, pastaj kthehet në jeshile kur jepet aksesi. LED-i i djathtë ndizet me ngjyrë të verdhë kur tastiera është në gjendje "bllokimi" (për shkak të shumë hyrjeve të gabuara të kodit). Drita e mirësjelljes së tastierës mund të jetë gjithmonë e fikur, gjithmonë e ndezur ose të programohet të ndriçojë nga 1-4 minuta pas çdo shtypjeje të çelësit (parazgjedhur 2 minuta). Një tingullues i brendshëm bie kur shtypet çdo çelës.
Hyrja DOOR SENSE/INHIBIT mund të përdoret në dy mënyra. Nëse programohet për "ndjesi të derës" (door sense), një çelës në derë zbulon hyrjen me forcë ose situatat e derës së hapur. Nëse programohet për "pengesë" (inhibit), hyrja mund të lidhet me një çelës "shërbimi" ose kohëmatës automatik që do të çaktivizojë Relejen #1 kur të jetë e nevojshme.
Hyrja REQUEST-TO-ENTER mund të lidhet me një buton ose çelës sigurie të aksesit të zjarrit për të siguruar hyrje pa kod për personelin e autorizuar. Veçoria "anti-passback" parandalon përdorimin e të njëjtit kod dy herë para se të kalojë koha e programuar. Dalja ALARM SHUNT aktivizohet kur jepet aksesi. Kjo dalje mund të lidhet për të anashkaluar kontaktet e alarmit në derën/portën e aksesit për të parandaluar aktivizimin e një alarmi kur ndodh aksesi i autorizuar.
Dy dalje gjendjeje të ngurtë, të afta për të ndërruar 100 mA në të zakonshme, janë të programueshme për të sinjalizuar hyrjen me forcë, derën e hapur, bllokimin, anashkalimin e qarkut të alarmit, kërkesën për hyrje dhe kushtet aktive të tastierës.
AK-11 furnizohet me energji nga një burim 12-24 Volt AC ose DC. Energjia mund të merret nga pajisja e aksesit ose një furnizim i veçantë me energji. Memoria EEPROM ruan të gjitha kodet e hyrjes dhe programimin, edhe pa energji.

SPECIFIKIMET

MEKANIKE
Përmasat e kasës: 4.00" G x 5.50" L x 3.00" Th

ELEKTRIKE
Tensioni: 12-24 Volt AC ose DC
Rryma: 10 mA tipike, 150 mA maksimale
Daljet: Releja #1
Forma "C" 5 Amper @ 24 Volt maksimumi
Releja #2
Forma "C" 1 Amper @ 24 Volt maksimumi
Daljet e gjendjes së ngurtë (Daljet #3 & #4)
E shkurtër-në-të-zakonshme 100 mA
@ 24 VDC maksimumi

MJEDISORE
Temperatura: -22°F deri në 149°F (-30°C deri në 65°C)
Lagështia: 5% deri në 95% jo-kondensuese

TIPARET

• TASTIERË E PROGRAMUESHME
• KAPACITET KODI HYRJEJE 480
• GJATËSIA E KODIT TË HYRJES 1-6 SHIFRA
• 4 DALJE TË PAVARURA (KOHA E CAKTUAR/E NDRYSHUESHME)
• 4 KOHËMATËS TË PAVARUR
• ÇDO KOD HYRJEJE MUND TË PROGRAMOHET PËR TË AKTIVIZUAR NJËRIN OSE TË DY RELETË
• KONTAKTET E RELESË JANË FORMA "C" (N.O. & N.C)
• DALJET E GJENDJES SË NGURTË JANË KOLEKTOR I HAPUR (NDËRRUES-NË-TË-ZAKONSHME)
• DY TREGUES LED
• LAMPA E MIRËSIJELLJES
• TINGULLUES PIEZO
• ANTI-KALIM I KOHËS SË CAKTUAR (3 HYRJET E FUNDIT TË VLEFSHME)
• NDJENJA TAKTILE E ÇELËSIT TË BLLOKIMIT TË TASTIERËS
• HYRJA E NDJENJËS SË DERËS
• HYRJA E PENGESËS
• HYRJA E KËRKESËS PËR HYRJE

VENDNDODHJET E KOMPONENTËVE

Figura 1. Vendndodhjet e Komponentëve

DIAGRAMI I LIDHJES

LIDHJA TIPKE E INSTALIMIT TË PORTËS

LIDHJA TIPKE E INSTALIMIT TË DERËS

Figura 2. Diagrami i Lidhjes

INSTALIMI

Për të shmangur dëmtimin e njësisë nga shkarkimet statike, lidhni terminalin EARTH GROUND (tokëzimi) me një pikë të mirë tokëzimi. Madhësia e sugjeruar e telit është 18 AWG për tokëzimin dhe energjinë (mund të përdoren deri në 500 këmbë tel 18 AWG për energji, përdorni tel më të madh për përdorime më të gjata). Përdorni 22 AWG ose më të madh (në varësi të ngarkesës) për të gjitha lidhjet e tjera.

Nëse njësia furnizohet me energji AC, dhe njëra anë e sekondarit të transformatorit të energjisë është e lidhur me tokëzimin, lidhni anën e tokëzuar me terminalin e energjisë "-" të njësisë.

Zgjidhni një vend për tastierën. Për instalimet e kontrollit të aksesit të derës, montoni tastierën pranë derës së kontrolluar. Për instalimet e kontrollit të portës, montoni tastierën në pamje të qartë të portës, por mjaftueshëm larg portës në mënyrë që përdoruesi të mos mund ta prekë portën nga tastiera.

PËR TË SHMANGUR LËNDIME TË RËNDA OSE VDEKJE, SIGUROHUNI QË NJËSIA TË JETË MBAFT LARG PORTËS NË MËNYRË QË PËRDORUESI TË MOS MUND TA PREKË PORTËN GJATË PËRDORIMIT TË TASTIERËS. SIDOQOFTË, PORTA DUHET TË JETË PLOTËSISHT E SHIKUESHME NGA TASTIERA.

Montimi në Piedestal

Tastiera AK-11 mund të montohet në një piedestal standard.

• Përdorni katër bulona sigurie dhe arra mbyllëse për të siguruar pllakën e pasme të tastierës në piedestal (shih Figurën 3).

  Figura 3. Pllaka e Pasme e Tastierës për Montimin në Piedestal

Montimi në Mur

Tastiera AK-11 mund të montohet drejtpërdrejt në një mur ose sipërfaqe të sheshtë.

• Përdorni fiksatoret e duhur për të siguruar pllakën e pasme të tastierës në sipërfaqen e montimit.
• Kur montoni tastierën në një mur betoni, përdorni spiranca pykë betoni ose spiranca molly (shih Figurën 4).

  Figura 4. Pllaka e Pasme e Tastierës për Montimin në Mur

Kontrolli i Portës

• Kaloni katër tela midis portës dhe tastierës (dy për energji, dy për kontroll).
• Lidhni terminalet ndihmëse ose të daljes së energjisë radio të operatorit të portës me terminalet hyrëse POWER të tastierës (vëzhgoni polaritetin e lidhjes).
• Lidhni terminalet OPEN të operatorit të portës me terminalet Relay #1 COMMON & N.O. të tastierës.
  SHËNIM: Për specifikimet e lidhjes së operatorit, referojuni diagramit të lidhjes së operatorit të portës.
• Nëse do të përdoret një buton kërkese për hyrje ose çelës sigurie të aksesit të zjarrit, kaloni dy tela nga tastiera në çelësin normalisht të hapur. Lidhni telat me çelësin normalisht të hapur dhe me terminalet REQUEST-TO-ENTER dhe COMMON të tastierës.
• Nëse do të përdoret një çelës pengues ose kohëmatës, kaloni dy tela nga tastiera në çelësin pengues ose rele kohëmatësi. Lidhni terminalet e çelësit/kohëmatësit pengues me terminalet INHIBIT dhe COMMON të tastierës.
  SHËNIM: Nëse do të përdoret hyrja INHIBIT, ajo duhet të programohet për të zgjedhur atë lloj hyrjeje. Shihni seksionin Opsionet e Programimit të këtij manuali.

  Figura 5. Instalimi i Portës

Kontrolli i Derës

• Instaloni një bravë elektrike të tensionit të ulët për të zhbllokuar derën.
• Zgjidhni një vend për furnizimin me energji ose transformatorin.
• Kaloni dy tela midis furnizimit me energji dhe tastierës. Lidhni terminalet e daljes së furnizimit me energji me terminalet hyrëse POWER të tastierës (vëzhgoni polaritetin e lidhjes).
• Kaloni dy tela midis bravës së derës dhe tastierës. Lidhni njërin nga telat e bravës së derës me terminalin Relay #1 N.O. të tastierës. Lidhni telin tjetër të bravës së derës me terminalin POWER + të tastierës. Lidhni një tel midis terminalit POWER - të tastierës dhe terminalit Relay #1 COMMON.
• Nëse do të përdoret një buton kërkese për hyrje ose çelës sigurie të aksesit të zjarrit, kaloni dy tela nga tastiera në çelësin normalisht të hapur. Lidhni telat me çelësin normalisht të hapur dhe me terminalet REQUEST-TO-ENTER dhe COMMON të tastierës.
• Për të përdorur veçorinë e ndjesisë së derës për të zbuluar hyrjen me forcë ose kushtet e derës së hapur, instaloni një çelës dere normalisht të mbyllur në derë dhe kaloni dy tela nga çelësi në tastierë. Lidhni çelësin e derës me terminalet DOOR SENSE dhe COMMON të tastierës.
• Nëse do të përdoret një çelës pengues ose kohëmatës, kaloni dy tela nga çelësi ose kohëmatësi në tastierë. Lidhni terminalet e çelësit/kohëmatësit pengues me terminalet INHIBIT dhe COMMON të tastierës.
  SHËNIM: Mund të përdoret ose ndjesia e derës ose pengesa. Të dyja veçoritë nuk mund të përdoren në të njëjtën kohë.

  Figura 6. Instalimi i Derës

PARAZGJEDHJET E FABRIKËS

KODI KRYESOR I PROGRAMIMIT		123456
GJATËSIA E KODIT TË HYRJES		4 SHIFRA
DALJA E KËRKESËS PËR HYRJE		RELEJA #1
DALJA E ANASHKALIMIT TË ALARMIT		E ÇAKTIVIZUAR
DALJA E HYRJES ME FORCË		DALJA #3
DALJA E DERËS SË HAPUR		DALJA #4
KOHA E NDEZJES SË RELESË #1		2 SEKONDA
KOHA E NDEZJES SË RELESË #2		2 SEKONDA
KOHA E NDEZJES SË DALJES SË GJENDJES SË NGURTË #3		2 SEKONDA
KOHA E NDEZJES SË DALJES SË GJENDJES SË NGURTË #4		2 SEKONDA
HYRJA E NDJENJËS SË DERËS/PENGESËS		NDJENJA E DERËS
DALJA E BLLOKIMIT TË TASTIERËS		E ÇAKTIVIZUAR
DALJA AKTIVE E TASTIERËS		E ÇAKTIVIZUAR
KOHA E NDEZJES SË DRITËS SË POSHTME		2 MINUTA
TINGULLUESI BIE KUR SHTYPET ÇELËSI		PO
TINGULLUESI BIE GJATË RELESË #1		JO
TINGULLUESI BIE GJATË RELESË #2		JO
TINGULLUESI BIE GJATË DALJES #3		JO
TINGULLUESI BIE GJATË DALJES #4		JO
NUMËRIMI I BLLOKIMIT TË TASTIERËS		3 TENTATIVA PARA BLLOKIMIT
KOHA E ANTI-KALIMIT		PA ANTI-KALIM

PROGRAMIMI BAZIK

Kur AK-11 është në modalitetin e programimit, të dy LED-et do të fiken derisa të fillojë programimi. Pasi të jetë futur një numër opsioni programimi, LED-i i verdhë do të pulsojë. Kjo tregon se AK-11 është gati të pranojë të dhënat e reja të programimit. Pasi të përfundojë hyrja e të dhënave të reja, LED-i jeshil do të ndizet ndërsa të dhënat ruhen. LED-i i kuq do të ndizet nëse ndonjë e dhënë programimi futet gabimisht dhe komanda do të duhet të rifutet plotësisht.

Hyrja në Modalitetin e Programimit

Kodi Master i Programimit 6-shifror (parazgjedhur = 123456) përdoret për të hyrë në Modalitetin e Programimit.
Shtyp: # 9 # Kodi Master
Kodi Master = Kodi aktual Master i Programimit 6-shifror

Dalja nga Modaliteti i Programimit

^Shtyp: * * #
LED-i i kuq do të ndizet kur të dilni nga Modaliteti i Programimit.

SHËNIM: AK-11 do të dalë automatikisht nga Modaliteti i Programimit pas dy minutash mosaktiviteti.

Rifutja e një Komande Pas një Gabimi

Nëse LED-i i kuq ndizet, duke treguar një hyrje të pasaktë, ose një çelës i gabuar shtypet gjatë programimit, për të pastruar tastierën dhe për të rifutur komandën:
Shtyp: * 9 #

Vendosja e Gjatësisë së Kodit të Hyrjes

Parazgjedhur: 4 shifra
Shtyp: 0 3 # Gjatësia #
Gjatësia = 1 - 6 për gjatësinë e kodit të hyrjes

SHËNIM: Nëse Gjatësia e Kodit të Hyrjes do të ndryshohet nga parazgjedhja e fabrikës prej katër shifrash, bëjeni këtë ndryshim së pari, përpara se të programoni ndonjë kod hyrjeje.

Shtimi i një Kodi të Ri Hyrjeje

Shtyp: 0 1 # Kodi # Kodi # Veprimi #
Kodi = Kodi i ri i hyrjes: 1-999999, në varësi të gjatësisë së kodit
Veprimi = Dalja e releut që kodi i hyrjes do të aktivizojë si më poshtë:
1 = Releu #1, i hapur me kohë
2 = Releu #2, i hapur me kohë
3 = Të dy Reletë, të hapura me kohë
10 = Releu #1, i ndërruar
20 = Releu #2, i ndërruar
30 = Të dy Reletë, të ndërruara
12 = Releu #1 i ndërruar; Releu #2, i hapur me kohë
21 = Releu #1, i hapur me kohë; Releu #2 i ndërruar
LED-i i verdhë do të pulsojë shpejt ndërsa AK-11 kërkon në memorien e tij për hapësirë të disponueshme dhe hyrje të dyfishta. LED-i jeshil do të ndizet kur të ruhet kodi i ri.
Nëse kodi i ri i hyrjes i zgjedhur tashmë po përdoret për një kod tjetër hyrjeje, LED-i i kuq do të ndizet. Duhet të futet një kod i ri unik.

SHËNIM: Zerot kryesore (zerot para numrit të kodit, d.m.th. 0001) nuk kanë nevojë të futen kur programoni një kod të ri hyrjeje. AK-11 do të shtojë brenda çdo zero për të plotësuar të gjitha shifrat e përcaktuara nga cilësimi i gjatësisë së kodit të hyrjes. Zerot kryesore do të duhet të futen nga përdoruesi kur fut kodin e tyre për të fituar akses.

Fshirja e një Kodi të Vetëm Hyrjeje

Shtyp: 0 2 # Kodi # Kodi #
Kodi = Kodi i hyrjes për të fshirë.
LED-i i verdhë do të pulsojë shpejt ndërsa AK-11 kërkon në memorien e tij për kodin për të fshirë. LED-i jeshil do të ndizet kur kodi të fshihet.

Fshirja e të Gjithë Kodeve të Hyrjes

Kryerja e kësaj komande do të heqë të gjithë kodet e hyrjes nga memoria.

Shtyp: 9 7 # 0 0 0 0 0 0 # 0 0 0 0 0 0 #

SHËNIM: LED-i jeshil do të ndizet ndërsa memoria po fshihet. Kjo mund të zgjasë deri në 15 sekonda.

Ndryshimi i Kodit Master të Programimit 6-Shifror

Shtyp: 9 8 # Kodi Master # Kodi Master #
Kodi Master = Kodi i ri Master i Programimit 6-shifror

OPSIONET E PROGRAMIMIT

Zgjidhni Sensorin e Derës ose Hyrjen e Ndalimit

Parazgjedhur: Sensori i Derës
Hyrja në bllokun terminal J4, terminali #3 mund të programohet për SENSORIN E DERËS ose NDALIMIN.
Shtypni: 1 0 # Input#
Input = 1 për Ndalim, = 0 për Sensorin e Derës
Kur programohet për SENSORIN E DERËS, nëse ndodh një gjendje e hapur në hyrje para se të jepet hyrja (me një kod hyrjeje ose me hyrjen e kërkesës për hyrje), do të ndodhë një dalje HYRJE E FORCUAR. Nëse një gjendje e hapur mbetet 60 sekonda pas një aktivizimi rele për hyrje, do të ndodhë një dalje DERË E HAPUR.
Kur programohet për NDALIM, një gjendje e mbyllur në hyrje do të parandalojë aktivizimin e releut #1 kur kërkohet hyrja (me një kod hyrjeje). Kjo mënyrë përdoret zakonisht me një kohëmatës të jashtëm për të çaktivizuar pajisjen e hyrjes në orë të caktuara.

Zgjidhni Daljen e Hyrjes së Forcuar

Parazgjedhur: Dalja #3
Vendos se cila dalje aktivizohet nëse hyrja e Sensorit të Derës hapet para se të jepet hyrja. Kjo dalje nuk është e kohëzuar.
Shtypni: 1 1 # Output #
Output = Dalja për t'u Aktivizuar (0-4)
1 = Releu #1
2 = Releu #2
3 = Dalja #3
4 = Dalja #4
0 = Asnjë dalje

Zgjidhni Daljen e Derës së Hapur

Parazgjedhur: Dalja #4
Vendos se cila dalje aktivizohet nëse hyrja e Sensorit të Derës qëndron e hapur pasi të jetë dhënë hyrja. Kjo dalje nuk është e kohëzuar.
Shtypni: 1 2 # Output #
Output = Dalja për t'u Aktivizuar (0-4)
1 = Releu #1
2 = Releu #2
3 = Dalja #3
4 = Dalja #4
0 = Asnjë dalje

Zgjidhni Daljen e Bllokimit të Tastierës

Parazgjedhur: Asnjë dalje
Vendos se cila dalje aktivizohet kur tastiera është "e bllokuar" pas shumë përpjekjesh të pasakta të kodit të hyrjes. Koha e bllokimit është 60 sekonda.
Shtypni: 1 3 # Output #
Output = Dalja për t'u Aktivizuar (0-4)
1 = Releu #1
2 = Releu #2
3 = Dalja #3
4 = Dalja #4
0 = Asnjë dalje

Zgjidhni Daljen Aktive të Tastierës

Parazgjedhur: Asnjë dalje
Vendos se cila dalje aktivizohet kur shtypen ndonjë çelës. Kjo dalje është e kohëzuar.
Shtypni: 1 4 # Output #
Output = Dalja për t'u Aktivizuar (0-4)
1 = Releu #1
2 = Releu #2
3 = Dalja #3
4 = Dalja #4
0 = Asnjë dalje

Zgjidhni Daljen e Shkyçjes së Alarmit

Parazgjedhur: Asnjë dalje
Vendos se cila dalje aktivizohet gjatë kohës që jepet hyrja. (Përdorni këtë dalje për të shkyçur kontaktet e alarmit të bashkangjitura në derën e hyrjes.) Kjo dalje mund të jetë e kohëzuar ose e kyçur.
Shtypni: 1 5 # Output #
Output = Dalja për t'u Aktivizuar (0-4)
1 = Releu #1
2 = Releu #2
3 = Dalja #3,
4 = Dalja #4
0 = Asnjë dalje

Zgjidhni Daljen e Kërkesës për Hyrje

Parazgjedhur: Releu #1
Vendos se cila dalje aktivizohet kur hyrja e Kërkesës për Hyrje është e tokëzuar. Kjo dalje mbetet e aktivizuar të paktën për kohëzgjatjen e specifikuar nga Kohët e Ndezjes për rele ose dalje. Nëse hyrja e Kërkesës për Hyrje vazhdon të jetë e tokëzuar përtej kohës së specifikuar nga Kohët e Ndezjes për rele ose dalje, dalja do të mbetet e aktivizuar për sa kohë që hyrja e Kërkesës për Hyrje mbetet e tokëzuar.
Shtypni: 1 6 # Output #
Output = Dalja për t'u Aktivizuar (0-4)
1 = Releu #1
2 = Releu #2
3 = Dalja #3
4 = Dalja #4
0 = Asnjë dalje

Koha e Ndezjes së Releut #1

Parazgjedhur: 2 Sekonda
Vendos kohëzgjatjen që Releu #1 aktivizohet kur shkaktohet.
Shtypni: 2 1 # Seconds #
Seconds = Koha e daljes në sekonda (0-60)

Koha e Ndezjes së Releut #2

Parazgjedhur: 2 Sekonda
Vendos kohëzgjatjen që Releu #2 aktivizohet kur shkaktohet.
Shtypni: 2 2 # Seconds #
Seconds = Koha e daljes në sekonda (0-60)

Koha e Ndezjes së Daljes #3 me Gjendje të Ngurtë

Parazgjedhur: 2 Sekonda
Vendos kohëzgjatjen që Dalja #3 aktivizohet kur shkaktohet.
Shtypni: 2 3 # Seconds #
Seconds = Koha e daljes në sekonda (0-60)
99 = Mënyra e ndërrimit

Koha e Ndezjes së Daljes #4 me Gjendje të Ngurtë

Parazgjedhur: 2 Sekonda
Vendos kohëzgjatjen që Dalja #4 aktivizohet kur shkaktohet.
Shtypni: 2 4 # Seconds #
Seconds = Koha e daljes në sekonda (0-60)
99 = Mënyra e ndërrimit

Vendos Kohën e Ndezjes së Dritës së Poshtme

Parazgjedhur: 2 Minuta
Vendos kohëzgjatjen që drita e poshtme qëndron e ndezur pas një shtypjeje çelësi.
Shtypni: 2 5 # Duration #
0 = Gjithmonë e fikur
1 = 1 minutë
2 = 2 minuta
3 = 3 minuta
4 = 4 minuta
99 = Gjithmonë e ndezur

Tinguj Bip në Shtypjet e Çelësave

Parazgjedhur: Po
Zgjedh nëse tastiera bën bip ose jo kur shtypet çdo çelës.
Shtypni: 4 0 # Sound #
Sound = 1 për Po = 0 për Jo

Tinguj Bip Gjatë Releut #1

Parazgjedhur: Jo
Zgjedh nëse tastiera bën bip ose jo gjatë aktivizimit të Releut #1.
Shtypni: 4 1 # Sound #
Sound = 1 për Po = 0 për Jo

Tinguj Bip Gjatë Releut #2

Parazgjedhur: Jo
Zgjedh nëse tastiera bën bip ose jo gjatë aktivizimit të Releut #2.
Shtypni: 4 2 # Sound #
Sound = 1 për Po = 0 për Jo

Tinguj Bip Gjatë Daljes #3

Parazgjedhur: Jo
Zgjedh nëse tastiera bën bip ose jo gjatë aktivizimit të Daljes #3.
Shtypni: 4 3 # Sound #
Sound = 1 për Po = 0 për Jo

Tinguj Bip Gjatë Daljes #4

Parazgjedhur: Jo
Zgjedh nëse tastiera bën bip ose jo gjatë aktivizimit të Daljes #4.
Shtypni: 4 4 # Sound #
Sound = 1 për Po = 0 për Jo

Numri i Bllokimit të Tastierës

Parazgjedhur: 3 Përpjekje
Vendos numrin e përpjekjeve të pasakta të kodit të hyrjes të lejuara para se tastiera të "bllokohet".
Shtypni: 5 0 # Attempts #
Attempts = Numri i përpjekjeve para bllokimit (2-7)

Koha e Anti-kalimit

Parazgjedhur: Asnjë Anti-kalim
Vendos kohëzgjatjen që një kod hyrjeje nuk do të funksionojë pasi të jetë përdorur.
Shtypni: 5 1 # Minutes #
Minutes = Koha në Minuta (1-4)
0 = Asnjë Anti-kalim

Rivendosja Kryesore

Kryerja e një rivendosjeje kryesore do të fshijë të gjithë memorien e AK-11 dhe do t'i kthejë të gjitha opsionet e programueshme në vlerat e parazgjedhura të fabrikës. TË GJITHË KODET E HYRJES DO TË FSHIHEN.

HAPI 1 Shkëputni energjinë nga tastiera.
HAPI 2 Shtypni dhe mbani shtypur çelësat * dhe #.
HAPI 3 Aplikoni energjinë në tastierë, vazhdoni të mbani shtypur çelësat derisa LED-i i kuq të fillojë të pulsojë.
HAPI 4 Lëshoni çelësat. LED-et e kuqe dhe të verdha do të qëndrojnë të ndezura derisa procesi të përfundojë, pastaj LED-i i verdhë do të fiket.

Rivendosja e Kodit Kryesor

HAPI 1 Hapni kasën AK-11.
HAPI 2 Gjeni xhamperin JP2. Ky xhamper përdoret për të rivendosur kodin kryesor.
HAPI 3 Me energjinë e aplikuar në tastierë, hiqni xhamperin JP2. Tastiera do të fillojë të bëjë bip, duke sinjalizuar se kodi është rivendosur.
HAPI 4 Zëvendësoni xhamperin JP2.
KODI KRYESOR I PROGRAMIMIT TANI ËSHTË 123456.

Daljet me Gjendje të Ngurtë

Dy daljet me gjendje të ngurtë (Dalja #3 & Dalja #4) mund të programohen për t'u aktivizuar gjatë kushteve të ndryshme. Këto dalje mund të përdoren për të aktivizuar tregues ose tingëllues. Shihni Figurën 7 për shembuj të instalimit elektrik duke përdorur daljet me gjendje të ngurtë.

Figura 7. Përdorimi i Daljeve me Gjendje të Ngurtë

Niveli i Zërit të Bipit

Bipi i tastierës mund të vendoset në nivel të ulët ose të lartë.

• Nëse bipi i tastierës është shumë i lartë për vendndodhjen e tastierës, hiqni xhamperin JP1 (shihni Figurën 8).

  Figura 8. Heqja e Xhamperit të Bipit

Kyçja e Tastierës

Pasi të ketë përfunduar instalimi. Kyçni tastierën duke përdorur kyçin (shihni Figurën 9).

Figura 9. Kyçja e Kasës së Tastierës

FUNKSIONIMI AK-11

• Përdoruesit e AK-11 kanë deri në 40 sekonda për të futur kodin e tyre të hyrjes.
• Lejohen deri në tetë sekonda midis çdo shtypjeje çelësi.
• Të gjitha shifrat e kodit të hyrjes duhet të futen. Shembull: Nëse kodi është 0042, përdoruesi duhet të fusë "0 0 4 2".
• Nëse shtypet çelësi i gabuar, shtypja e çelësit * do të rivendosë tastierën. Këtu mund të rifutet kodi i saktë.
• Pasi të jetë futur një kod i saktë, LED-i i kuq do të kthehet në jeshil dhe releja e programuar do të aktivizohet për kohën e programuar.
• Nëse numri i kodeve të pasakta të futura tejkalon numrin e bllokimit të tastierës, LED-i i verdhë do të ndizet, duke treguar se tastiera është e bllokuar. Bllokimi do të qëndrojë për një minutë.
• Pasi të jetë futur një kod i vlefshëm, ai nuk do të jetë i përdorshëm derisa të skadojë koha e anti-kalimit.

  Figura 10. Funksionimi i AK-11

(760) 438-7000
USA & Canada (800) 421-1587 & (800) 392-0123
Toll Free FAX (800) 468-1340
www.linearcorp.com

Referenca

• Nice | Nortek Control | Security, Control, Access

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali i Tastierës me Akses Linear AK-11

Gjuhët e disponueshme
