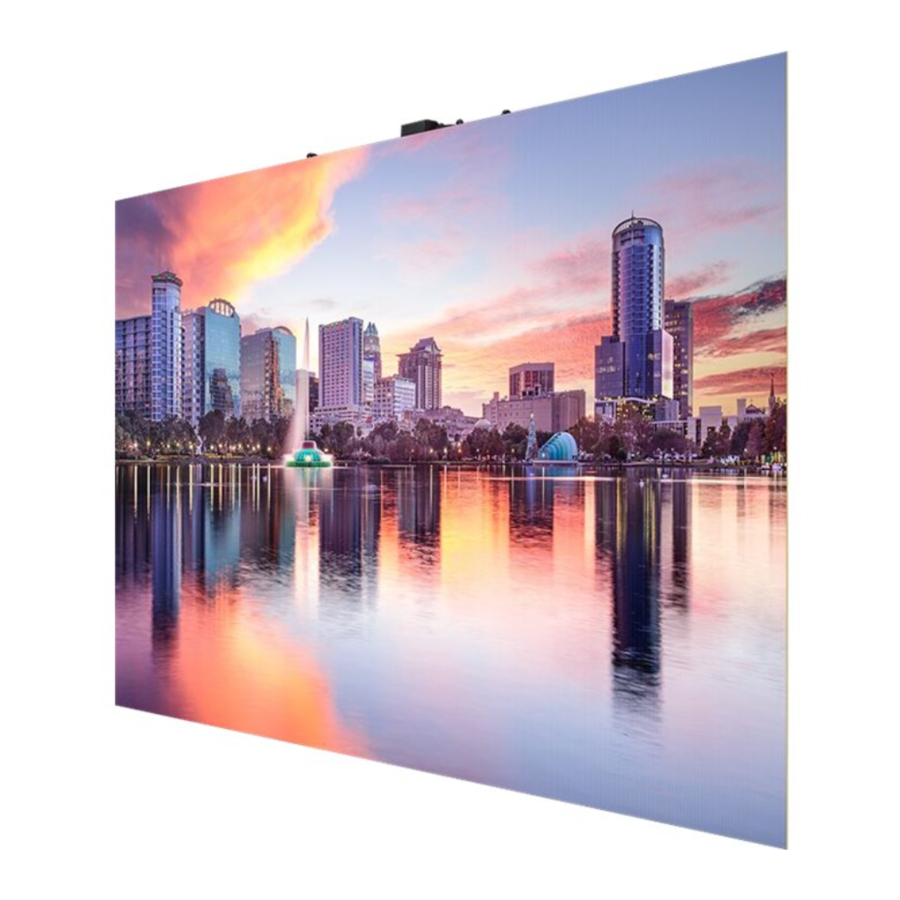

Samsung IW008A/-V, IW012A/-V, IW016A/-V - Guía de usuario sencilla de señalización digital

Contenido

  • El color y la apariencia pueden diferir según el producto, y el contenido del manual está sujeto a cambios sin previo aviso para mejorar el rendimiento.

Comprobación de los componentes

  1. Guía de usuario sencilla
  2. Tarjeta de garantía (no disponible en algunas ubicaciones)
  3. Guía normativa
  4. Tornillo (M4 x L10) x 2
  5. Paño de limpieza
  6. separador-eva

Póngase en contacto con el proveedor donde compró el producto si faltan componentes.
Es posible que no se proporcionen cables de alimentación de CA según el modelo. Póngase en contacto con el distribuidor al que compró el producto si desea comprarlos por separado.

Conexión del cable de alimentación

  • Conecte el cable de alimentación después de que todos los cables estén conectados.
  • Antes de conectar dispositivos externos, asegúrese de desconectar el cable de alimentación.
  • Es posible que no se proporcionen cables de alimentación de CA según el modelo. Póngase en contacto con el distribuidor al que compró el producto si desea comprarlos por separado.

Precauciones al conectar la alimentación

Si utiliza alimentación de 110 V, se puede conectar un máximo de 5 gabinetes a la fuente de alimentación.
Si utiliza alimentación de 220 V, se puede conectar un máximo de 10 gabinetes a la fuente de alimentación.
(Para obtener información detallada, consulte la guía de instalación).
* Superar el número máximo recomendado de dispositivos puede producir una sobretensión, lo que provocaría que el disyuntor se dispare o que el producto se dañe. Asegúrese de que el número de dispositivos conectados no supere el número máximo recomendado.
* Samsung no se hace responsable de ningún problema derivado de la conexión de dispositivos que superen el número máximo recomendado.
Conexión del cable de alimentación

Precauciones al manipular los gabinetes

* Los objetos metálicos pueden adherirse a la superficie frontal del gabinete debido a su magnetismo.
* Si se adhiere algún objeto metálico, utilice un imán o una pistola de aire para retirarlo. Tenga cuidado al retirar objetos metálicos con un imán, ya que el imán puede separar el módulo del gabinete.
* Tenga cuidado al acercar tarjetas con banda magnética, ya que el magnetismo puede afectar a esas tarjetas.

  1. [Precaución para evitar golpes externos y caídas del producto]
    Después de retirar los soportes de protección, tenga cuidado de no exponer el producto a golpes o vibraciones externas.
    Asegúrese de que el producto no se caiga desde ninguna altura.
  2. [Precaución para evitar daños en el LED]
    Tenga cuidado de no exponer el producto a vibraciones o golpes externos cuando esté apoyado sobre el suelo.
  3. [Precaución para evitar daños en las esquinas]
    Tenga especial cuidado para asegurarse de que las esquinas de un gabinete no se dañen.
  4. [Precaución para evitar daños en el LED]
    Después de retirar los soportes de protección, no coloque el producto en el suelo con el LED (diodo emisor de luz) hacia abajo.
  5. [Precaución para evitar daños en el LED (diodo emisor de luz) por estática]
    No toque el producto sin guantes antiestáticos.
  • Asegúrese de usar guantes antiestáticos al tocar el producto.
  1. [Precaución para evitar daños en el LED (diodo emisor de luz)]
    Al levantar el producto, tenga cuidado de que el marco del módulo no se separe del marco principal.

Guía de solución de problemas

Problemas Soluciones
La pantalla se enciende y se apaga continuamente. Compruebe que el cable entre el producto y el PC (ordenador personal) esté conectado correctamente.
Aparece Sin señal en la pantalla. Compruebe que el producto esté conectado correctamente con un cable.
Compruebe que el dispositivo fuente conectado al producto esté encendido.

Especificaciones

Nombre del modelo IW008A / IW008A-V IW012A / IW012A-V IW016A / IW016A-V
Gabinete Pixel Pitch 0,84 mm 1,26 mm 1,68 mm
Configuración de píxeles LED (diodo emisor de luz) Flip Chip LED (diodo emisor de luz)
Píxeles (fila x columna) 960 x 540 píxeles 640 x 360 píxeles 480 x 270 píxeles
Relación de aspecto (An:Al) 16:9 (806,4 x 453,6)
Sincronización Frecuencia de actualización 3840 Hz/7680 Hz
Es posible que algunos modelos no admitan 7680 Hz.
Velocidad de fotogramas de vídeo 100/120 Hz
Fuente de alimentación CA (corriente alterna) 100-240 V~ 50/60 Hz
Consulte la etiqueta en la parte posterior del producto, ya que el voltaje estándar puede variar en diferentes países.
Consideraciones ambientales Funcionamiento Temperatura: 0 °C – 40 °C (32 °F – 104 °F) Humedad: 10 % – 80 %, sin condensación
Almacenamiento Temperatura: -20 °C – 45 °C (-4 °F – 113 °F) Humedad: 5 % – 95 %, sin condensación

*Este dispositivo es un aparato digital de Clase B.
*Para obtener especificaciones detalladas del dispositivo, visite el sitio web de Samsung.
*Aviso de licencia de código abierto
Para enviar consultas y solicitudes de preguntas sobre fuentes abiertas, póngase en contacto con Samsung Open Source (http://opensource.samsung.com)

Instalación de los gabinetes

  • Asegúrese de confiar la instalación a un proveedor de servicios de instalación profesional. Para obtener más información sobre la instalación, póngase en contacto con el distribuidor al que compró el producto.
  • Instale el gabinete utilizando el kit de marco proporcionado por el fabricante. Para obtener más información sobre cómo instalar el kit de marco, consulte el manual de usuario que lo acompaña.
  • Samsung no será responsable de ningún daño al producto ni de ninguna lesión a los usuarios u otras personas que puedan producirse mientras los usuarios instalan el producto por sí mismos.

Montaje del separador-eva

Antes de la instalación, monte el separador-eva cerca del logotipo de Samsung en la parte posterior del producto.
Instalación de los gabinetes - Montaje del separador-eva

Retirar los soportes de protección

Retire el soporte de seguridad antes de proceder con la instalación.
Retirar los soportes de protección

Bajar la tapa protectora antes de conectar el cable de alimentación

Asegúrese de bajar la tapa protectora antes de la instalación del gabinete, para conectar el cable de alimentación.

advertencia Baje la tapa protectora solo cuando conecte el cable de extensión de alimentación de CA (corriente alterna). Debido a que hay un interruptor que selecciona la entrada de alimentación de CA (corriente alterna) dentro de la tapa de protección, un funcionamiento incorrecto del interruptor puede causar un mal funcionamiento del producto.
Bajar la tapa protectora antes de la conexión

Colocación del puerto de acoplamiento superior en la parte superior del gabinete

Para obtener información detallada, consulte la guía de instalación.

  1. Coloque el producto sobre el cojín de embalaje y, a continuación, retire el marco del módulo del marco principal.
    Colocación del puerto de acoplamiento superior - Paso 1
  2. Retire los tornillos del puerto de acoplamiento superior en el marco principal, baje el puerto de acoplamiento y, a continuación, vuelva a apretar los tornillos.
    Colocación del puerto de acoplamiento superior - Paso 2
  3. Vuelva a montar el marco del módulo en el marco principal.
    Colocación del puerto de acoplamiento superior - Paso 3

Contacto SAMSUNG WORLD WIDE

Sitio web: http://www.samsung.com
