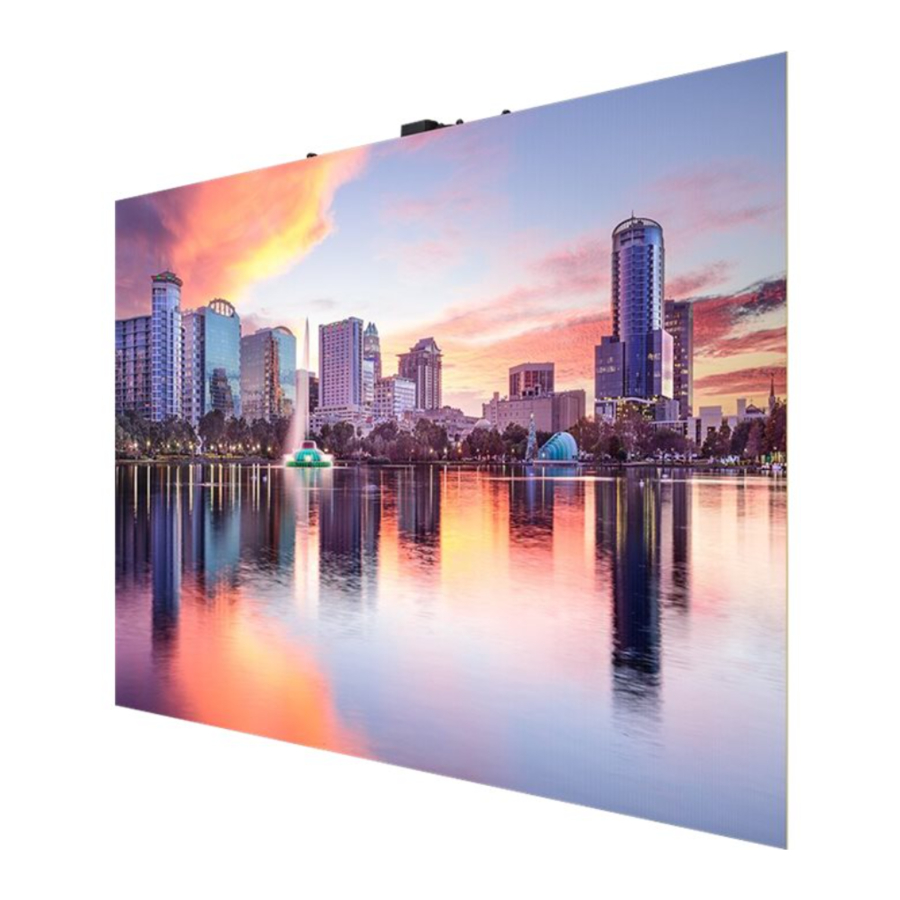

Samsung IW008A/-V, IW012A/-V, IW016A/-V - Digital Signage Basit Kullanım Kılavuzu

İçerikler

1 Bileşenlerin Kontrol Edilmesi
2 Güç Kablosunun Bağlanması
- 2.1 Güç Bağlarken Dikkat Edilmesi Gerekenler
3 Kabinleri Taşırken Dikkat Edilmesi Gerekenler
4 Sorun Giderme Kılavuzu
5 Özellikler
6 Kabinlerin Kurulumu
7 SAMSUNG DÜNYA ÇAPINDA İLETİŞİM
8 Referanslar
9 Kılavuzu indir
10 Diğer Dillerde

Renk ve görünüm ürüne göre farklılık gösterebilir ve kılavuzdaki içerik, performansı iyileştirmek amacıyla önceden haber verilmeksizin değiştirilebilir.

Bileşenlerin Kontrol Edilmesi

Basit Kullanım Kılavuzu
Garanti kartı (Bazı bölgelerde mevcut değildir)
Yasal düzenleme kılavuzu
Vida (M4 x L10) x 2
Temizleme bezi
ara parçası-eva

Herhangi bir bileşen eksikse, ürünü satın aldığınız satıcıyla iletişime geçin.
Modele bağlı olarak AC güç kabloları sağlanmayabilir. Ayrı olarak satın almak isterseniz, ürünü satın aldığınız satıcıyla iletişime geçin.

Güç Kablosunun Bağlanması

Güç kablosunu tüm kablolar bağlandıktan sonra bağlayın.
Harici cihazları bağlamadan önce, güç kablosunu çıkardığınızdan emin olun.
Modele bağlı olarak AC güç kabloları sağlanmayabilir. Ayrı olarak satın almak isterseniz, ürünü satın aldığınız satıcıyla iletişime geçin.

Güç Bağlarken Dikkat Edilmesi Gerekenler

110V güç kullanılıyorsa, güç kaynağına maksimum 5 kabin bağlanabilir.
220V güç kullanılıyorsa, güç kaynağına maksimum 10 kabin bağlanabilir.
(Ayrıntılı bilgi için, kurulum kılavuzunu ziyaret edin.)
* Önerilen maksimum cihaz sayısının aşılması, aşırı gerilime neden olarak devre kesicinin atmasına veya ürünün hasar görmesine neden olabilir. Bağlı cihaz sayısının önerilen maksimum sayıyı aşmadığından emin olun.
* Samsung, önerilen maksimum sayıyı aşan cihazların bağlanmasından kaynaklanan herhangi bir sorundan sorumlu değildir.

Kabinleri Taşırken Dikkat Edilmesi Gerekenler

* Metal nesneler, manyetizması nedeniyle kabinin ön yüzeyine yapışabilir.
* Herhangi bir metal nesne yapışırsa, çıkarmak için bir mıknatıs veya hava tabancası kullanın. Mıknatıs kullanarak metal nesneleri çıkarırken dikkatli olun, çünkü mıknatıs modülü kabinden ayırabilir.
* Manyetik şeritli kartları yakında tutarken dikkatli olun, çünkü manyetizma bu kartları etkileyebilir.

[Ürünün dış şoka ve düşmesine karşı önlem]
Koruyucu braketleri çıkardıktan sonra, ürünü dış şoklara veya titreşimlere maruz bırakmamaya dikkat edin.
Ürünün herhangi bir yükseklikten düşmediğinden emin olun.
[LED'e zarar gelmesini önleme uyarısı]
Ürün yerde düz dururken titreşimlere veya dış şoklara maruz bırakmamaya dikkat edin.
[Köşelere zarar gelmesini önleme uyarısı]
Bir kabinin köşelerinin zarar görmemesine ekstra özen gösterin.
[LED'e zarar gelmesini önleme uyarısı]
Koruyucu braketleri çıkardıktan sonra, ürünü LED'i aşağı bakacak şekilde yere koymayın.
[Statikten LED'e zarar gelmesini önleme uyarısı]
Ürüne anti-statik eldivenler olmadan dokunmayın.

Ürüne dokunurken mutlaka anti-statik eldiven giyin.

[LED'e zarar gelmesini önleme uyarısı]
Ürünü kaldırırken, modül çerçevesinin ana çerçeveden ayrılmamasına dikkat edin.

Sorun Giderme Kılavuzu

Sorunlar	Çözümler
Ekran sürekli açılıp kapanıyor.	Ürün ve PC arasındaki kablonun doğru şekilde bağlandığını kontrol edin.
Ekranda Sinyal Yok (Sinyal Yok) görüntüleniyor.	Ürünün bir kabloyla doğru şekilde bağlandığını kontrol edin.
Ekranda Sinyal Yok (Sinyal Yok) görüntüleniyor.	Ürüne bağlı kaynak cihazın açık olup olmadığını kontrol edin.

Özellikler

Model Adı		IW008A / IW008A-V	IW012A / IW012A-V	IW016A / IW016A-V
Kabin	Piksel Aralığı	0.84 mm	1.26 mm	1.68 mm
	LED piksel yapılandırması	Flip Chip LED
	Pikseller (Satır x Sütun)	960 x 540 piksel	640 x 360 piksel	480 x 270 piksel
	En boy oranı (G:Y)	16:9 (806.4 x 453.6)
Senkronizasyon	Yenileme hızı	3840Hz/7680Hz 7680Hz bazı modellerde desteklenmeyebilir.
	Video Kare hızı	100/120Hz
Güç Kaynağı		AC100-240V~ 50/60Hz Standart voltaj farklı ülkelerde değişiklik gösterebileceğinden, ürünün arkasındaki etikete bakın.
Çevresel hususlar	Çalışma	Sıcaklık: 0°C – 40°C (32°F – 104°F) Nem: %10 – %80, yoğuşmasız
	Depolama	Sıcaklık: -20°C – 45°C (-4°F – 113°F) Nem: %5 – %95, yoğuşmasız

*Bu cihaz, bir Sınıf B dijital cihazıdır.
*Ayrıntılı cihaz özellikleri için Samsung web sitesini ziyaret edin.
*Açık Kaynak Lisans Bildirimi
Açık kaynaklarla ilgili sorularınız ve talepleriniz için Samsung Open Source ile iletişime geçin (http://opensource.samsung.com)

Kabinlerin Kurulumu

Kurulumu profesyonel bir kurulum hizmeti sağlayıcısına emanet ettiğinizden emin olun. Kurulumla ilgili daha fazla bilgi için, ürünü satın aldığınız satıcıyla iletişime geçin.
Kabini, üretici tarafından sağlanan çerçeve kitini kullanarak kurun. Çerçeve kitinin nasıl kurulacağı hakkında daha fazla bilgi için, beraberinde gelen kullanım kılavuzuna bakın.
Samsung, kullanıcıların ürünü kendi başlarına kurmaları sırasında meydana gelebilecek ürün hasarlarından ve kullanıcılara veya başkalarına gelebilecek herhangi bir yaralanmadan sorumlu olmayacaktır.

Ara Parçası-Eva'nın Takılması

Kurulumdan önce, ara parçası-eva'yı ürünün arkasındaki Samsung logosunun yakınına takın.

Koruyucu Braketlerin Çıkarılması

Kuruluma devam etmeden önce güvenlik braketini çıkarın.

Güç Kablosunun Bağlantısından Önce Koruyucu Kapağın İndirilmesi

Güç kablosunu bağlamak için kabinin kurulumundan önce koruyucu kapağı indirdiğinizden emin olun.

uyarı Koruyucu kapağı yalnızca AC güç uzatma kablosunu bağlarken indirin. Koruma kapağının içinde AC güç girişini seçen bir anahtar olduğundan, yanlış anahtar kullanımı ürün arızasına neden olabilir.

Üst Yerleştirme Portunun Kabinin Üst Kısmında Ayarlanması

Ayrıntılı bilgi için, kurulum kılavuzunu ziyaret edin.

Ürünü ambalaj yastığına yerleştirin ve ardından modül çerçevesini ana çerçeveden çıkarın.
Vidaları ana çerçevedeki üst yerleştirme portundan çıkarın, yerleştirme portunu indirin ve ardından vidaları tekrar sıkın.
Modül çerçevesini ana çerçeveye yeniden monte edin.
