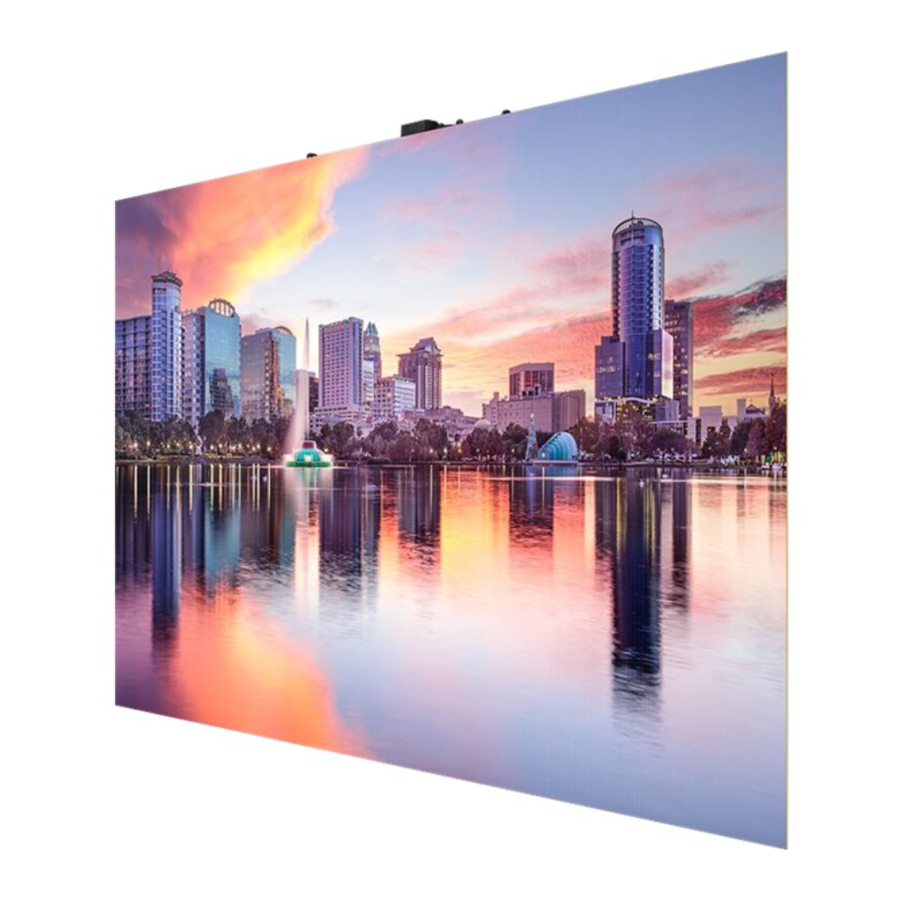

Samsung IW008A/-V, IW012A/-V, IW016A/-V - Digitaalisen opastekyltin yksinkertainen käyttöopas

Sisältö

1 Komponenttien tarkistaminen
2 Virtajohdon liittäminen
- 2.1 Varotoimet virran kytkemisessä
3 Varotoimet kaappien käsittelyssä
4 Vianmääritysohje
5 Tekniset tiedot
6 Kaappien asentaminen
7 Ota yhteyttä SAMSUNG WORLD WIDE -yritykseen
8 Viitteet
9 Lataa käyttöohje
10 Muilla kielillä

Väri ja ulkonäkö voivat vaihdella tuotteesta riippuen, ja käyttöoppaan sisältöä voidaan muuttaa ilman ennakkoilmoitusta suorituskyvyn parantamiseksi.

Komponenttien tarkistaminen

Yksinkertainen käyttöopas
Takuukortti (ei saatavilla kaikissa paikoissa)
Säädösohje
Ruuvi (M4 x L10) x 2
Puhdistusliina
välike-eva

Ota yhteyttä myyjään, josta ostit tuotteen, jos jokin osa puuttuu.
Verkkovirtajohtoja ei välttämättä toimiteta mallista riippuen. Ota yhteyttä jälleenmyyjään, josta ostit tuotteen, jos haluat ostaa ne erikseen.

Virtajohdon liittäminen

Liitä virtajohto vasta, kun kaikki kaapelit on liitetty.
Irrota virtajohto ennen ulkoisten laitteiden liittämistä.
Verkkovirtajohtoja ei välttämättä toimiteta mallista riippuen. Ota yhteyttä jälleenmyyjään, josta ostit tuotteen, jos haluat ostaa ne erikseen.

Varotoimet virran kytkemisessä

Jos käytät 110 V:n virtaa, virtalähteeseen voidaan liittää enintään 5 kaappia.
Jos käytät 220 V:n virtaa, virtalähteeseen voidaan liittää enintään 10 kaappia.
(Katso tarkemmat tiedot asennusoppaasta.)
* Suositellun enimmäismäärän ylittäminen voi aiheuttaa ylijännitettä, jolloin katkaisija laukeaa tai tuote vaurioituu. Varmista, että liitettyjen laitteiden määrä ei ylitä suositeltua enimmäismäärää.
* Samsung ei ole vastuussa ongelmista, jotka aiheutuvat suositellun enimmäismäärän ylittävien laitteiden liittämisestä.

Varotoimet kaappien käsittelyssä

* Metalliesineet voivat tarttua kaapin etupintaan sen magnetismin vuoksi.
* Jos jokin metalliesine tarttuu kiinni, poista se magneetilla tai paineilmapistoolilla. Ole varovainen poistaessasi metalliesineitä magneetilla, koska magneetti voi irrottaa moduulin kaapista.
* Ole varovainen, kun pidät magneettikortteja lähellä, koska magnetismi voi vaikuttaa niihin.

[Varoitus ulkoisen iskun ja tuotteen putoamisen estämiseksi]
Kun olet poistanut suojakiinnikkeet, varo altistamasta tuotetta ulkoisille iskuille tai tärinälle.
Varmista, että tuote ei putoa korkealta.
[Varoitus LEDin vaurioitumisen estämiseksi]
Varo altistamasta tuotetta tärinälle tai ulkoisille iskuille, kun se on vaakasuorassa lattialla.
[Varoitus kulmien vaurioitumisen estämiseksi]
Ole erityisen varovainen varmistaaksesi, että kaapin kulmat eivät vaurioidu.
[Varoitus LEDin vaurioitumisen estämiseksi]
Kun olet poistanut suojakiinnikkeet, älä aseta tuotetta lattialle LED-puoli alaspäin.
[Varoitus LEDin vaurioitumisen estämiseksi staattiselta sähköltä]
Älä koske tuotteeseen ilman antistaattisia käsineitä.

Muista käyttää antistaattisia käsineitä, kun kosketat tuotetta.

[Varoitus LEDin vaurioitumisen estämiseksi]
Kun nostat tuotetta, varo, ettei moduulikehys irtoa pääkehyksestä.

Vianmääritysohje

Ongelmat	Ratkaisut
Näyttö kytkeytyy jatkuvasti päälle ja pois päältä.	Tarkista, että tuotteen ja tietokoneen välinen kaapeli on kytketty oikein.
Näytössä näkyy Ei signaalia.	Tarkista, että tuote on kytketty oikein kaapelilla.
Näytössä näkyy Ei signaalia.	Tarkista, että tuotteeseen liitetty lähdelaite on päällä.

Tekniset tiedot

Mallin nimi		IW008A / IW008A-V	IW012A / IW012A-V	IW016A / IW016A-V
Kaappi	Pikseliväli	0,84 mm	1,26 mm	1,68 mm
	LED-pikselikokoonpano	Flip Chip LED
	Pikselit (rivi x sarake)	960 x 540 pikseliä	640 x 360 pikseliä	480 x 270 pikseliä
	Kuvasuhde (L:K)	16:9 (806,4 x 453,6)
Synkronointi	Virkistystaajuus	3840Hz/7680Hz 7680 Hz:n taajuutta ei ehkä tueta joissakin malleissa.
	Videon kuvataajuus	100/120Hz
Virtalähde		AC100-240V~ 50/60Hz Katso tuotteen takana olevaa etikettiä, koska vakiovirta voi vaihdella eri maissa.
Ympäristötekijät	Käyttö	Lämpötila: 0 °C – 40 °C (32 °F – 104 °F) Kosteus: 10 % – 80 %, ei tiivistyvää
	Varastointi	Lämpötila: -20 °C – 45 °C (-4 °F – 113 °F) Kosteus: 5 % – 95 %, ei tiivistyvää

*Tämä laite on luokan B digitaalinen laite.
*Katso tarkemmat laitetiedot Samsungin verkkosivustolta.
*Avoimen lähdekoodin lisenssitiedot
Jos haluat lähettää kyselyitä ja pyyntöjä avoimeen lähdekoodiin liittyvissä kysymyksissä, ota yhteyttä Samsung Open Sourceen (http://opensource.samsung.com)

Kaappien asentaminen

Varmista, että uskot asennuksen ammattitaitoiselle asennuspalveluntarjoajalle. Jos haluat lisätietoja asennuksesta, ota yhteyttä jälleenmyyjään, josta ostit tuotteen.
Asenna kaappi valmistajan toimittamalla kehyssarjalla. Lisätietoja kehyssarjan asentamisesta on sen mukana toimitetussa käyttöoppaassa.
Samsung ei ole vastuussa tuotteen vahingoittumisesta eikä käyttäjille tai muille aiheutuvista vammoista, jotka voivat aiheutua, kun käyttäjät asentavat tuotteen itse.

Välike-evan asentaminen

Asenna välike-eva ennen asennusta Samsung-logon lähelle tuotteen takana.

Suojakiinnikkeiden poistaminen

Poista suojakiinnike ennen asennuksen aloittamista.

Suojakannen laskeminen ennen virtajohdon liittämistä

Muista laskea suojakantta ennen kaapin asentamista, jotta voit liittää virtajohdon.

Laske suojakantta vain, kun liität vaihtovirtajohdon jatkojohdon. Koska suojakannen sisällä on kytkin, joka valitsee vaihtovirran tulon, virheellinen kytkimen käyttö voi aiheuttaa tuotteen toimintahäiriön.

Ylemmän telakointiportin järjestäminen kaapin yläosaan

Katso tarkemmat tiedot asennusoppaasta.

Aseta tuote pakkaustyynylle ja irrota sitten moduulikehys pääkehyksestä.
Irrota ruuvit pääkehyksen ylemmästä telakointiportista, laske telakointiporttia ja kiristä sitten ruuvit uudelleen.
Kokoa moduulikehys takaisin pääkehykseen.
