Zircon StudSensor HD55 - Stud Finder käsiraamat

Sisu

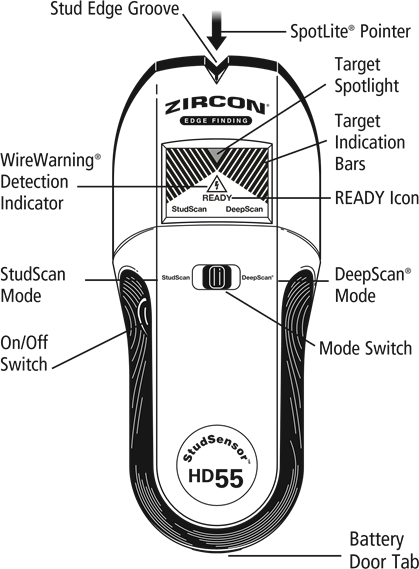

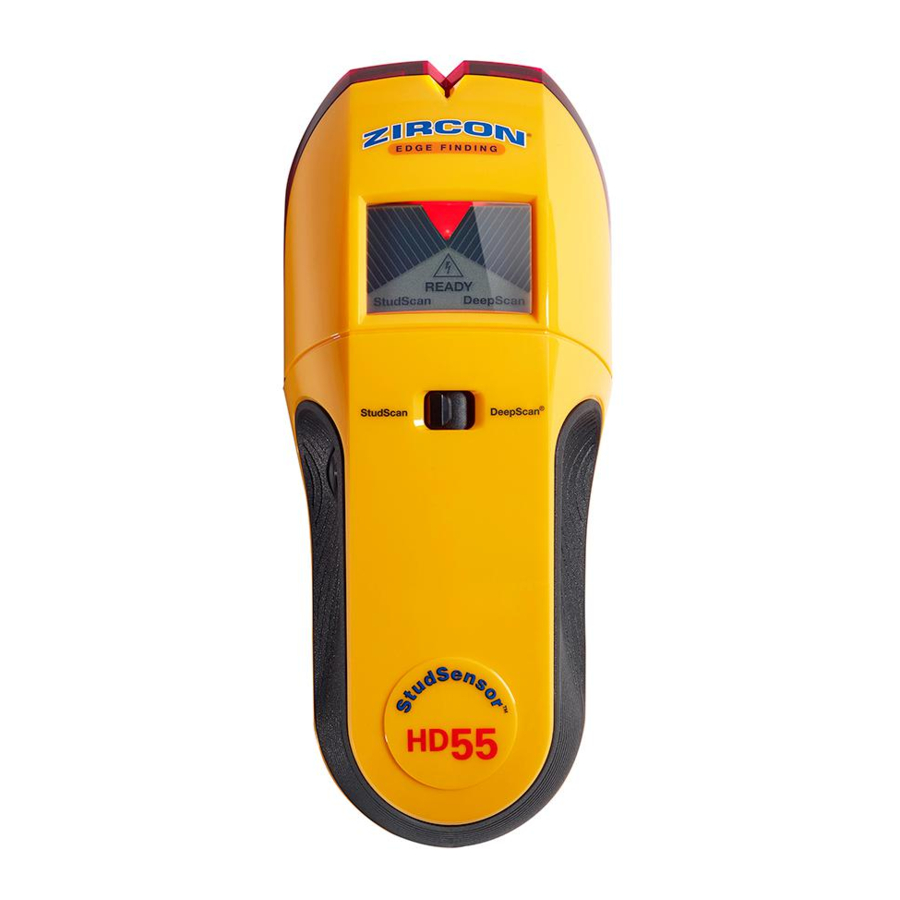

ÜLEVAADE

ÜLEVAADE
StudSensor™ HD55-l on kaks skaneerimisrežiimi:

  • StudScan: tuvastab puidu- ja metallkarkasside servad kuni 19 mm sügavuselt
  • DeepScan®: tuvastab puidu- ja metallkarkasside servad kuni 38 mm sügavuselt

WireWarning® tuvastus tuvastab automaatselt pingestatud vahelduvvoolujuhtmed StudScan ja DeepScan® režiimides ja hoiatab kasutajat. Kui tuvastatakse vahelduvvoolu pinge, kuvatakse ekraanil AC WireWarning® ikoon.

PATAREI PAIGALDAMINE

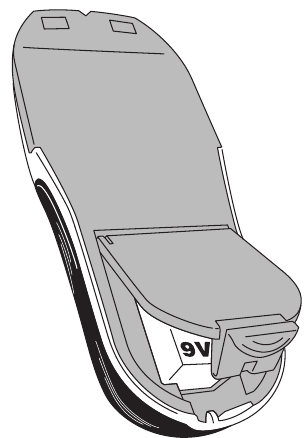

Vajutage tööriista allosas olevat patareipesa luugi sakki ja avage luuk.

Sisestage uus 9 V patarei, sobitades positiivse (+) ja negatiivse (-) klemmi tagaküljele trükitud ikoonidega. Klõpsake patarei oma kohale ja pange luuk tagasi.
PATAREI PAIGALDAMINE

Zirconi karkassiotsijad ja detektorid, eriti need, millel on LCD-ekraanid, vajavad ja tarbivad patareidelt palju voolu.

Optimaalse jõudluse tagamiseks on tungivalt soovitatav kasutada nendes tööriistades uhiuusi, hiljuti ostetud leelispatareisid.

Kui teil on oma tööriistaga probleeme, vahetage tööriistas olev patarei uhiuue vastu või võtke ühendust oma Zirconi edasimüüjaga või saatke e-kiri aadressile techsupport@zircon.com.

KASUTUSNÕUANDED

Optimaalsete skaneerimistulemuste saavutamiseks:

  • Hoidke tööriista otse üles ja alla, paralleelselt karkassidega, ja ärge pöörake tööriista.
  • Hoidke tööriista vastu seina ja ärge kõigutage, kallutage ega vajutage tugevalt, kui libistate seda aeglaselt üle skaneeritava pinna.
  • Vältige teise käe või mõne muu kehaosa asetamist skaneeritavale pinnale.
  • Sõltuvalt elektrijuhtmete või torude lähedusest seinapinnale võib skanner neid tuvastada samamoodi nagu karkasse. Alati tuleb olla ettevaatlik, kui naelutate, lõikate või puurite seintesse, põrandatesse ja lagedesse, mis võivad neid esemeid sisaldada.
  • Üllatuste vältimiseks pidage meeles, et karkassid või talad on tavaliselt paigutatud 40 või 60 cm kaugusele ja on 38–45 mm laiused. Mis tahes lähemal või erineva laiusega ei pruugi olla karkass, tala või tulemüür.

Kui saate ebakorrapäraseid skaneerimistulemusi, võib see olla tingitud niiskusest, niiskusest seinas või kipsplaadis või hiljuti peale kantud värvist või tapeedist, mis pole täielikult kuivanud. Kuigi niiskus ei pruugi alati olla nähtav, häirib see tööriista andureid. Palun andke seinale paar päeva kuivamiseks aega.


Ärge lootke ainult detektorile, et tuvastada esemeid skaneeritud pinna taga. Kasutage muid teabeallikaid, et aidata esemeid tuvastada enne pinnale tungimist. Sellised täiendavad allikad hõlmavad ehitusplaane, torude ja juhtmete nähtavaid sisenemispunkte seintesse, näiteks keldris, ja standardseid 40 ja 60 cm karkasside vahekauguse tavasid.

Elektriliste juhtmete läheduses töötades lülitage alati toide välja.

TÖÖTAMINE ERINEVATE MATERJALIDEGA

StudSensor™ HD55 on mõeldud kasutamiseks ainult kuivades siseseintes.

Märkus: tuvastamissügavus ja täpsus võivad varieeruda sõltuvalt niiskusest, materjalide sisaldusest, seina tekstuurist ja värvist.

StudSensor™ HD55 suudab tõhusalt skaneerida läbi enamiku lehtmaterjalide, sealhulgas:

  • Katmata puitpõrand (DeepScan® režiimis)
  • Linoleum puitpõhjal
  • Kipsplaat vineerist voodri kohal
  • Tapeeditud seinad (kui need on kuivad)
  • Tekstuuriga laed, kui need on ühtlase paksusega (asetage laele õhuke papitükk ja skaneerige selle kohal, et vältida tekstuurile kahju tekitamist)

StudSensor™ HD55 ei ole mõeldud selliste materjalide skaneerimiseks nagu:

  • Keraamilised põrandaplaadid
  • Vaip ja polster
  • Tapeet metallkiududega
  • Värskelt värvitud seinad, mis on veel niisked (võib pärast pealekandmist kuivada nädal või kauem)
  • Liist- ja krohvseinad
  • Fooliumiga kaetud isolatsiooniplaat
  • Klaas või mis tahes muu tihe materjal

REŽIIMI VALIMINE

Liigutage valikulüliti soovitud režiimile:

StudScan puidu- või metallkarkasside leidmiseks või DeepScan® karkasside leidmiseks seinte tagant, mis on paksemad kui 19 mm.

Seade jääb välja lülitatuks, kui toitenuppu ei vajutata.

KARKASSI LEIDMINE

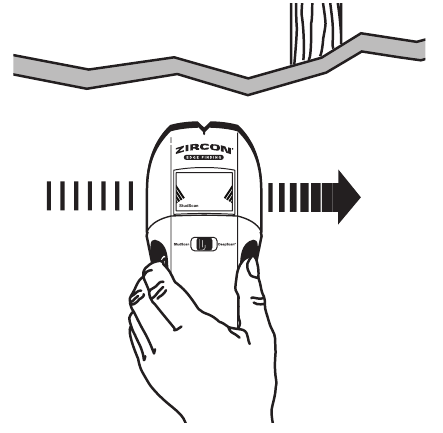

Skaneerige karkasse alati nii, et skanner on vastu seina. Liigutage režiimilüliti StudScanile, asetage tööriist vastu seina, seejärel vajutage ja hoidke toitenuppu all. Enne skanneri liigutamist oodake, kuni piiks kinnitab, et kalibreerimine on lõppenud.

Hoidke toitenuppu all ja libistage seadet aeglaselt horisontaalselt üle seina, vasakule või paremale. Kui hakkate karkassile lähenema, hakkavad välimised sihtmärgi indikaatori ribad sisse lülituma.
KARKASSI LEIDMINE - Samm 1

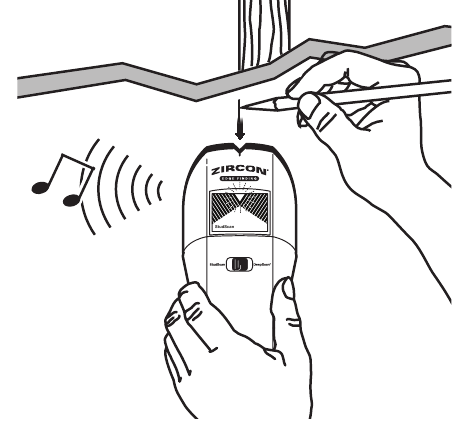

Kui ekraanil kuvatakse esmakordselt täielikud sihtmärgi indikaatori ribad, SpotLite® Pointer ja Target Spotlight säravad ning kostab pidev toon, olete leidnud karkassi serva. Märkige see koht.
KARKASSI LEIDMINE - Samm 2

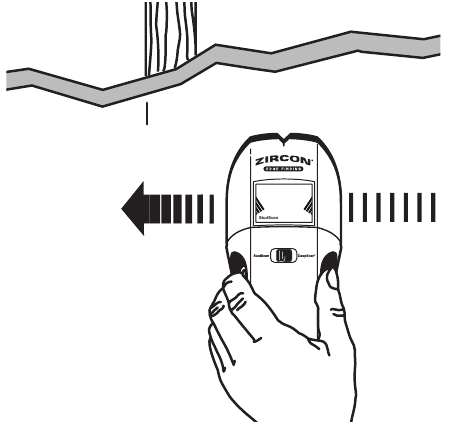

Vabastamata toitenuppu, jätkake skaneerimist märgitud kohast kaugemale, kuni mõned sihtmärgi indikaatori ribad välja lülituvad. Libistage seadet vastupidises suunas, et leida karkassi teine serv.
KARKASSI LEIDMINE - Samm 3

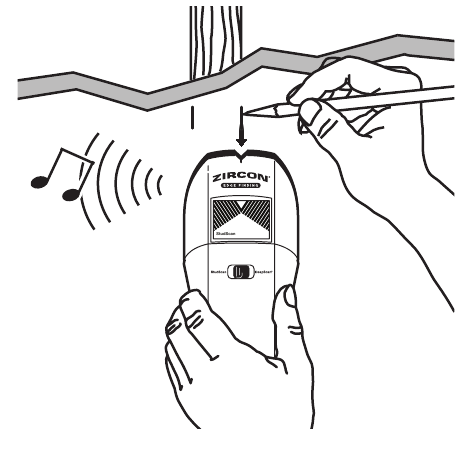

Märkige see teine koht. Karkassi keskpunkt on kahe märgi vahel.
KARKASSI LEIDMINE - Samm 4

WIREWARNING® TUVASTUS

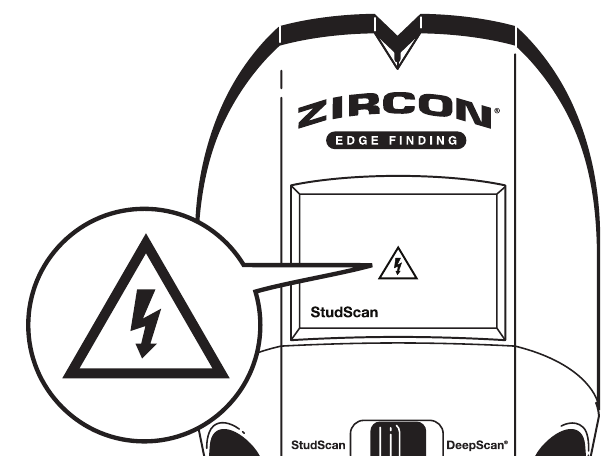

WireWarning® tuvastus töötab pidevalt StudScan ja DeepScan® režiimides. Kui tuvastatakse pingestatud vahelduvvoolu pinge, kuvatakse ekraanil WireWarning® indikaator. Kui skaneerimine algab pingestatud vahelduvvoolujuhtme kohal, vilgub WireWarning® indikaator pidevalt. Olge nendes olukordades äärmiselt ettevaatlik või alati, kui on olemas pingestatud vahelduvvool.
WIREWARNING® TUVASTUS


Elektrivälja lokaatorid ei pruugi tuvastada pingestatud vahelduvvoolujuhtmeid, kui seinas on niiskust või kui juhtmed on skaneeritud pinnast kaugemal kui 50 mm, plastikust torus või vineerist nihkeseina või metallist seinakatte taga.


ÄRGE EELDAGE, ET SEINAS EI OLE PINGESTATUD ELEKTRIJUHTMEID. ÄRGE RAKENDAGE TEGEVUSI, MIS VÕIVAD OLLA OHTLIKUD, KUI SEIN SISALDAB PINGESTATUD ELEKTRIJUHTMEID. ENNE PINNA LÄBISTAMIST LÜLITAGE ALATI VÄLJA ELEKTRITOIDE, GAAS JA VEEVARUSTUS. NENDE JUHISTE MITTEJÄRGIMINE VÕIB PÕHJUSTADA ELEKTRILÖÖGI, TULEKAHJU JA/VÕI TÕSISEID VIGASTUSI VÕI VARALIST KAHJU.

KASULIKUD NÕUANDED

(Vaata ka KASUTUSNÕUANDED)

Olukord Tõenäolised põhjused Lahendused
Sihtmärgi indikaatori ribad vilguvad ja seade piiksub pidevalt.
  • Skaneerimine algas seina tiheda osa peal või karkassi kohal.
  • Seade ei ole vastu seina.
  • Seade on skaneerimise ajal kallutatud või tõstetud. (Kõik need tegurid mõjutavad õiget kalibreerimist.)
  • Skaneerimispind on seadme tööks liiga tihe või liiga märg.
  • Lülitage seade välja, liikuge üle 7–8 cm, vajutage toitenuppu ja alustage uuesti.
  • Karedatel pindadel asetage seinale õhuke papitükk, skaneerides selle kohal, et aidata seadet sujuvamalt libistada.
  • Hoidke kätt kalibreerimise ja skaneerimise ajal seadmest vähemalt 15 cm kaugusel. Hoidke seadet pöidla ja nimetissõrmega mitte kõrgemal kui käepidemed. Olge ettevaatlik, et te ei liigutaks oma sõrmi pärast kalibreerimist.
  • Hoidke seadet alati paralleelselt karkassiga ja liigutage seda risti karkassiga, mida proovite leida.
  • Kui kasutate seadet hiljuti teibitud, värvitud või tapeeditud seinal, andke aega kuivamiseks ja proovige uuesti.

Ei suuda tuvastada karkasse StudScan režiimis.

Keskmised (sisemised) sihtmärgi indikaatori ribad lülituvad sisse või vilguvad StudScan režiimis.
  • Sein on eriti paks või tihe.
  • Karkassi leidmiseks lülitage DeepScan® režiimile.
  • Tõlgendage keskpunktile kõige lähemal olevat LCD-ribade paari karkassi servana.
READY (valmis) ikoon lülitub sisse, kuid skaneerimisel ei tee seade midagi muud.
  • Seade ei pruugi olla vastu seina.
  • Kui see on DeepScan® režiimis (DeepScan® põleb), olete võib-olla kalibreerinud karkassi kohal.
  • Hoidke seadet nii, et kaks Velcro® riba tagaküljel puutuksid seinaga kokku.
  • Kalibreerige seade teises kohas ja skaneerige ala uuesti.
Töötan DeepScan® režiimis ja ei suuda karkasse tuvastada.
  • Olete võib-olla kalibreerinud karkassi kohal. (Veaseisund on DeepScan® režiimis keelatud, kuna see on kaks korda tundlikum kui StudScan.)
  • Võite hoida seadet nagu teleri kaugjuhtimispulti, suunates selle seina poole.
  • Liigutage seadet üle 7–8 cm ja kalibreerige uuesti.
  • Hoidke seadet nii, et kaks Velcro® riba tagaküljel puutuksid seinaga kokku.
Tuvastab muid esemeid peale karkasside.
  • Elektrijuhtmed ja metallist või plastikust torud võivad olla seina tagapinnal lähedal või seda puudutada.
  • Kontrollige, kas mõlemal pool on võrdselt paigutatud muid karkasse 30, 40 või 60 cm kaugusel või sama karkassi mitmes kohas otse esimese skaneerimisala kohal või all.
Kahtlustate elektrijuhtmeid, kuid ei tuvasta ühtegi.
  • Juhtmed võivad olla varjestatud metallist seinakatete, vineerist nihkeseina või muu tiheda materjali taga või torus.
  • Juhtmed ei pruugi olla pingestatud.
  • Pinnast sügavamal kui 50 mm asuvaid juhtmeid ei pruugita tuvastada.
  • Olge eriti ettevaatlik, kui piirkonnas on vineer, paks puidust alus kipsplaadi taga või tavalisest paksemad seinad.
  • Kui lüliti juhib pistikupesa, veenduge, et see on tuvastamiseks SEES, kuid elektrijuhtmete läheduses töötades VÄLJA lülitatud.
Lülitage elektrijuhtmete läheduses lõikamisel, naelutamisel või puurimisel alati toide välja.
Pinge tuvastamise ala tundub palju suurem kui tegelik juhe (ainult vahelduvvool).
  • Pinge tuvastamine võib kipsplaadil levida kuni 30 cm kaugusele tegeliku elektrijuhtme mõlemalt küljelt.
  • Tuvastamise kitsendamiseks lülitage seade välja ja uuesti sisse juhtme tuvastamise servas ja skaneerige uuesti.
Lülitage elektrijuhtmete läheduses lõikamisel, naelutamisel või puurimisel alati toide välja.

DeepScan, SpotLite, StudSensor, WireWarning ja Zircon on Zircon Corporationi registreeritud kaubamärgid või kaubamärgid.
Kõige värskemad juhised leiate aadressilt www.ZirconEurope.com.
