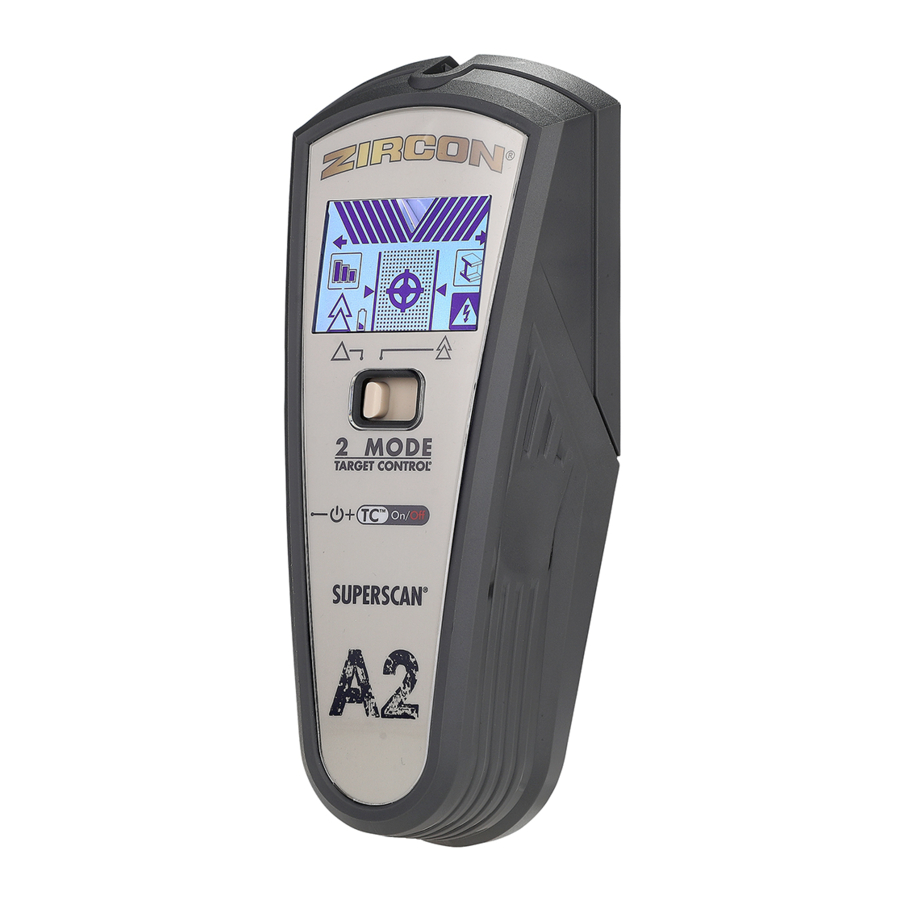

Zircon SuperScan A2 – täiustatud naastude leidja kasutusjuhend

ENNE ALUSTAMIST

ZIRCON^® NAASTUDE LEIDJAD TÖÖTAVAD SEINA TAGA OLEVA TIHEDUSE MUUTUSE TUVASTAMISEL. SAAB TUVASTADA KA MUID OBJEKTE, ERITI KUI NEED ASUVAD SEINALE VÄGA LÄHEDAL. ÄRGE EELDAGE, ET KÕIK TUVASTATUD OBJEKTID ON NAASTUD.

• Kasutage alati uut 9 V leelispatareid, mille kehtivusaeg on vähemalt 3 aastat hilisem kui praegune kuupäev. Sobitage patarei suund patareipesa sees oleva pildiga.
• Ärge lootke ainult tööriistale, et leida esemeid pinna tagant. Kasutage muud teavet, et aidata selliseid esemeid enne pinnale tungimist leida, sealhulgas ehitusplaane, torude nähtavaid sisenemispunkte, juhtmeid seintesse, näiteks keldris, ja standardseid naastude vahekauguse tavasid.
• Alustage alati skannimist Target Control^® (TC^™) režiimis, mis skannib läbi tavalise ühekihi kipsplaadi kuni ³⁄₄" (19 mm) sügavuseni.
• Skannige alati naaste seinal mitmel erineval kõrgusel ja märkige iga naastu leidja poolt näidatud sihtmärgi asukoht. Seda nimetatakse "seina kaardistamiseks". Torud ja muud objektid tõenäoliselt ei anna põrandast laeni ühtlaseid näite, nagu annaks naastu.
• Naastud kulgevad tavaliselt põrandast laeni, välja arvatud akende kohal ja all ning uste kohal.
• Näidud peaksid alati olema järjepidevad ja korratavad.
• Zircon^® naastude leidjaid soovitatakse kasutada ainult siseruumides.
• Muud objektid, mis tavaliselt asuvad seintes, põrandates või lagedes, on veetorud (plastist ja metallist), gaasijuhtmed, tulekaitse ja elektrijuhtmed.
• Tuvastamise sügavus ja täpsus võivad varieeruda sõltuvalt skannimiskeskkonna tingimustest, nagu mineraalide sisaldus, niiskus, tekstuur ja seinamaterjalide konsistents.
• Sõltuvalt elektrijuhtmete või torude lähedusest seina pinnale võib tööriist neid tuvastada samamoodi nagu naaste.
  Olge alati ettevaatlik, kui naelutate, lõikate või puurite seintesse, põrandatesse ja lagedesse, mis võivad neid esemeid sisaldada. Olge nendes oludes äärmiselt ettevaatlik või alati, kui on olemas pinge all olev vahelduvvoolu juhtmestik.
• Naastud on tavaliselt paigutatud 16" või 24" (40 cm või 60 cm) vahedega, on tavaliselt 1¹⁄₂" (38 mm) laiad ja neid võivad eraldada tulekaitse. Miski, mis on lähemal või erineva laiusega, ei pruugi olla naastu.

Usalda, aga kontrolli on tehnika, mis aitab näidata "puurimiseks ohutuid" alasid, et minimeerida olemasolevate metallide, näiteks naelte, kruvide ja kaitseplaatide tabamist naastu küljes. Kui TC^™ režiimis kuvatakse sihikud, liigutage tööriista vertikaalselt üles ja alla naastu. Naastu indikaatorid (sihikud, serva indikaatorid, sihtmärgi indikaatorribad, sihtmärgi prožektor ja SpotLite^® osuti) lülituvad kõik kruvide ja muu metalli kohal välja ning lülituvad uuesti sisse, kui naastu on metallist vaba. "Puurimiseks ohutud" alad asuvad tavaliselt külgnevate kipsplaadi kruvide, naelte või kaitseplaatide vahel, eeldades, et ehitaja paigaldas metallist kaitseplaadid korralikult naastu külge ning torustiku ja elektri kohale. Kui naastu indikaatorid ei kao, kui liigutate objekti vertikaalselt üles ja alla TC^™ režiimis, näitab kipsplaadi kruvide, naelte ja kaitseplaatide puudumine, et see võib olla mittemetallist objekt, näiteks plastist torustik või PEX toru, ja seda ei tohiks segi ajada naastuga.

Osad ja funktsioonid

Revolutsiooniline Target Control® (TC™) tehnoloogia

TC^™ tehnoloogia on häälestatud puidust naastude leidmiseks, filtreerides samal ajal välja (tõrjudes) metallilisi või madala signaaliga valepositiivseid objekte, nagu torustik, torud, rihmad, klambrid või plastist veetorud. TC^™ režiimis saavad kasutajad kasutada tehnikat Usalda, aga kontrolli, et aidata tuvastada "puurimiseks ohutuid" alasid külgnevate kipsplaadi kruvide, naelte ja kaitseplaatide vahel.

Kolm skannimisrežiimi

• Target Control^® (TC^™) leiab puidust naastude keskpunkti, servad ja suuna (ignoreerides samal ajal metalli) kuni ³⁄₄" (19 mm) sügavuseni. LCD on taustvalgustusega kahvatu sinise valgusega. TC^™ režiimis näitab LoLevel^™ indikaator madala (nõrga) signaaliga objekte, nagu plastist veetorud, plastist kanalisatsioonitorud või naastud, mis on sügavamal kui ³⁄₄" (19 mm). Võrreldes naastu signaalidega võib LoLevel^™ indikaator aidata eristada naaste valepositiivsetest.
• StudScan leiab puidust ja metallist naastude keskpunkti, servad ja suuna kuni ³⁄₄" (19 mm) sügavuseni. LCD ei ole selles režiimis taustvalgustusega. StudScan režiimis kasutab Signal Strength Indicator sama ikooni nagu LoLevel^™ indikaator. Kui TC^™ on välja lülitatud, näitab tugevat signaali täielik signaalitugevuse riba.
• DeepScan^® leiab naastude (puidust ja metallist) keskpunkti, servad ja suuna kuni 1¹⁄₂" (38 mm) sügavuseni. LCD on taustvalgustusega rohelise valgusega.

MÄRKUS: TC^™ ja StudScan kasutavad sama lüliti seadistust, kuid toimivad erinevalt. StudScan tuvastab skannimise ajal nii puidust kui ka metallist naaste, samas kui TC^™ tuvastab ainult puidust naaste ja ignoreerib metalli. Kahte režiimi saab eristada TC^™ režiimis LCD kahvatu sinise taustvalguse järgi. StudScan ei ole taustvalgustusega. MetalliWarning^™ indikaator kuvatakse, kui metall on tuvastatud või ohtlikult lähedal TC^™, StudScan ja DeepScan^® režiimides.

WIREWARNING^® TUVASTAMINE

Zircon^® WireWarning^® tuvastamine tuvastab ja hoiatab pidevalt pinge all olevate, varjestamata vahelduvvoolu (AC) juhtmete eest igas režiimis. Kui tuvastatakse pinge all olev vahelduvvoolu pinge, ilmub hoiatussümbol ja ekraan hakkab punaselt vilkuma, kuni tööriist on pinge all olevast juhtmest piisavalt kaugel. Kui kalibreerimine algab vahelduvvoolu juhtme kohal mis tahes režiimis, vilgub vahelduvvoolu ikoon.

Olge nendes oludes äärmiselt ettevaatlik või alati, kui on olemas pinge all olev vahelduvvoolu juhtmestik.
Tööriist ei pruugi tuvastada vahelduvvoolu aktiivsust, kui juhtmed on rohkem kui 2" (50 mm) skannitud pinna taga, betoonis, torusse suletud, vineerist nihkeseina või metallist seinakatte taga või kui keskkonnas või skannitud pinnal on niiskust.

PAIGALDAGE 9-VOLDI PATAREI

Kasutage alati uut 9 V leelispatareid, mille kehtivusaeg on vähemalt 3 aastat hilisem kui praegune kuupäev. Sobitage patarei suund patareipesa sees oleva pildiga.

Ärge lootke ainult tööriistale, et leida esemeid pinna tagant. Kasutage muud teavet, et aidata esemeid enne pinnale tungimist leida, sealhulgas ehitusplaane, torude ja juhtmete nähtavaid sisenemispunkte seintesse, näiteks keldris, ja standardseid naastude vahekauguse tavasid.

VALIGE REŽIIM / LÜLITAGE SISSE

Liigutage režiimi valikulüliti soovitud režiimile: TC^™ / StudScan või DeepScan^®.
Tööriista aktiveerimiseks vajutage ja hoidke all toitenuppu (Power Button). Seade lülitub välja 1–2 sekundit pärast toitenuppu (Power Button) vabastamist.

PUHTA PUITPOSTI LEIDMINE REŽIIMIS TARGET CONTROL^® (TC^™)

TC^™ on mõeldud puitpostide tuvastamiseks skaneerimise ajal. Parimate tulemuste saavutamiseks hoidke tööriista näidatud viisil ja liigutage skaneerimisel aeglaselt. Ärge puudutage kalibreerimise või skaneerimise ajal pinda.

1. Seadke režiim TC^™ / StudScan lülitile.
2. Hoidke tööriista vastu seina, seejärel vajutage ja hoidke all toitenuppu (Power Button). (Joonis A) Seade kalibreerib 1–2 sekundiga. Õige kalibreerimine kinnitatakse lühikese piiksuga, SpotLite^® Pointeri vilkumisega ja ikoonide vilkumisega. Kui ilmneb kalibreerimisviga, vilguvad kõik ikoonid pidevalt.

   Joonis A

   MÄRKUS: Ekraanil on TC^™ režiimis kahvatussinine taustvalgus.
   ÄRGE LIIKUTAGE TÖÖRIISTA KALIBREERIMISE AJAL.

3. Toitenuppu (Power Button) all hoides libistage tööriista aeglaselt mööda seina. Kui tööriist leiab posti serva, kuvatakse Edge Indicator (serva indikaator). (Joonis B)

   Joonis B

4. Jätkake libistamist. Kui tööriist leiab posti keskpunkti, kuvatakse Crosshairs (ristmik) ja SpotLite^® süttib. Märkige koht, kus post leiti. (Joonis C)

   Joonis C

5. Tööriist kalibreerib end kasutamise ajal automaatselt. Kui LCD-ekraanil kuvatakse kaks ACT^™ noolt, kalibreeriti tööriist posti kohal ja seejärel liigutati eemale. See on ACT^™ (Auto Correcting Technology) töös.
   MÄRKUS: LoLevel^™ Indicator (madala taseme indikaator) kuvab kiiresti kaskaadseid ribasid, kui seade tuvastab püsiva nõrga signaali, mis näitab, et võib esineda vale positiivne objekt.

6. Kasutage tehnikat "Usalda, aga kontrolli", et leida kipsplaadi kruvid või naelad posti üles ja alla, et kinnitada, et olete leidnud puitposti. Muud objektid, näiteks plastist veetorud, ei sisalda naelu ega kipsplaadi kruvisid. (Lisateavet selle protseduuri kohta leiate jaotisest ENNE ALUSTAMIST.)

POSTI LEIDMINE REŽIIMIS STUDSCAN (TC™ VÄLJAS)

1. Seadke režiim TC^™ / StudScan lülitile.
2. Hoidke tööriista vastu seina, vajutage toitenuppu (Power Button), vabastage see, seejärel vajutage seda uuesti, hoides seda teist korda all. Seade kalibreerib 1–2 sekundiga. Lühike piiks kinnitab, et kalibreerimine on lõppenud. Kui ilmneb kalibreerimisviga, vilguvad kõik ikoonid pidevalt.
   MÄRKUS: Tööriist on StudScan režiimis (TC^™ väljas), kui LCD-ekraani taustvalgus on välja lülitatud. Kui TC^™ režiim on välja lülitatud, võidakse metallesemeid näidata postina ja Signal Strength Indicatoril (signaali tugevuse indikaator) on püsivad tugevusribad.
   ÄRGE LIIKUTAGE TÖÖRIISTA KALIBREERIMISE AJAL.

3. Toitenuppu (Power Button) all hoides libistage tööriista aeglaselt mööda seina. Kui tööriist leiab posti serva, kuvatakse Edge Indicator (serva indikaator).
4. Jätkake libistamist. Kui tööriist leiab posti keskpunkti, lülituvad sisse Crosshairs (ristmik), SpotLite^® süttib ja kostab piiks. (Joonis D) Märkige koht, kus post leiti.

   Joonis D

5. Tööriist kalibreerib end kasutamise ajal automaatselt. Kui LCD-ekraanil kuvatakse kaks ACT^™ noolt, kalibreeriti tööriist postile liiga lähedal ja seejärel liigutati eemale. See on ACT^™ (Auto Correcting Technology) töös. (Joonis E)
   TC^™ režiimi naasmiseks vabastage ja vajutage uuesti toitenuppu (Power Button). Kui ekraan on kahvatussinise taustvalgustusega, olete tagasi TC^™ režiimis.

   Joonis E

SKANEERIMINE REŽIIMIS DEEPSCAN®

DeepScan^® režiimi kasutatakse sügavamate postide skaneerimiseks või paksemate seintega kasutamiseks. See suudab tuvastada poste kuni 1¹⁄₂" (38 mm) sügavuselt.

1. Seadke režiim DeepScan^®.
2. Korrake samme 2–4 jaotises STUDSCAN MODE (STUDSCAN REŽIIM).

MÄRKUS: Paksematel pindadel skaneerimisel ei pruugi seade leida servi pindadel, mis on paksemad kui ³⁄₄" (19 mm).

ÄRGE EELDAGE, ET SEINAS EI OLE PINGE ALL OLEVAID ELEKTRIJUHTMEID. ÄRGE RAKENDAGE TEGEVUSI, MIS VÕIVAD OLLA OHTLIKUD, KUI SEIN SISALDAB PINGE ALL OLEVAT ELEKTRIJUHET. ENNE PINNA LÄBISTAMIST LÜLITAGE ALATI VÄLJA ELEKTRI-, GAASI- JA VEEVARUSTUS. NENDE JUHISTE MITTEJÄRGIMINE VÕIB PÕHJUSTADA ELEKTRILÖÖKI, TULEKAHJU JA/VÕI TÕSISEID VIGASTUSI VÕI VARALIST KAHJU.

TÖÖTAMINE ERINEVATE MATERJALIDEGA

Tapeet Tööriist töötab normaalselt tapeedi või kangaga kaetud seintel, välja arvatud juhul, kui materjalid on metallfoolium, sisaldavad metallkiude või on pärast pealekandmist veel märjad. Tapeedil võib pärast pealekandmist kuluda mitu nädalat kuivamiseks.

Värskelt värvitud seinad Kuivamiseks võib kuluda nädal või kauem pärast pealekandmist.

Liist- ja krohvseinad See tööriist ei ole mõeldud liist- ja krohvseinte skaneerimiseks.

Kõrge tekstuuriga seinad või akustilised laed
Ebaühtlase pinnaga lae või seina skaneerimisel asetage skaneeritavale pinnale õhuke papp ja skaneerige üle papi DeepScan^® režiimis.

Puitpõrandad, aluspõrandad või kipsplaat vineerist katte kohal Kasutage DeepScan^® režiimi ja liigutage tööriista aeglaselt. See tööriist ei saa skaneerida puitposte ja talasid läbi vaiba ja polstri.

MÄRKUS: Tuvastussügavus ja täpsus võivad varieeruda sõltuvalt skaneerimiskeskkonna tingimustest, nagu mineraalide sisaldus, niiskus, tekstuur ja seinamaterjalide konsistents.

Elektrijuhtmed ja torud Sõltuvalt elektrijuhtmete või torude lähedusest seina pinnale võib tööriist neid tuvastada samamoodi nagu poste.

Alati tuleb olla ettevaatlik naelte löömisel, lõikamisel või puurimisel seintes, põrandates ja lagedes, mis võivad neid esemeid sisaldada.

Postid Postid on tavaliselt paigutatud 16" või 24" (40 cm või 60 cm) vahedega keskelt keskele ja on 1¹⁄₂" (38 mm) laiad.
Kõik, mis on lähemal või erineva laiusega, ei pruugi olla post.

VEAOTSING JA EHITUSNÕUANDED

OLUKORD	VÕIMALIK PÕHJUS	LAHENDUS
Tööriist tuvastab StudScan režiimis muid objekte peale karkassipostide või leiab rohkem karkassipostide sarnaseid objekte, kui seal peaks olema.	Elektrijuhtmed ja metallist või plastist torud võivad olla seina pinna lähedal või seda puudutada.	Kontrollige teisi karkassiposte, mis on võrdselt paigutatud mõlemale poole 16" või 24" (40 cm või 60 cm) kaugusele, ja kontrollige sama karkassiposti kohti, mis asuvad otse esimese skaneerimisala kohal või all. Standardsed karkassipostid on servade vahel umbes 11⁄2" (38 mm). Mis tahes väiksem või suurem tõenäoliselt ei ole karkassipost (välja arvatud ukse või akna lähedal).
Karkassipostid tuvastatakse pidevalt akende ja uste lähedal.	Kasutusel on mitu karkassiposti.	Uste ja akende ümber kasutatakse mõnikord topelt- ja kolmekordseid karkassiposte. Nende kohal kasutatakse päiseid. Tuvastage välisservad, et teaksite, kust alustada.
Kahtlustatakse elektrijuhtmeid, kuid neid ei tuvastata.	Juhtmeid, mis asuvad pinnast sügavamal kui 2" (50 mm), ei pruugita tuvastada.	Kui seal on pistikupesa lüliti, keerake see skaneerimise ajal asendisse ON (sees), kuid keerake see VÄLJA (OFF), kui töötate juhtmete lähedal. Olge eriti ettevaatlik, kui piirkonnas on vineer, paks puidust alus kipsplaadi taga või seinad, mis on tavalisest paksemad.
	Juhtmed ei pruugi olla pinge all.	Ühendage lamp pistikupessa ja lülitage see sisse, et testida, kas juhtmed on pinge all.
LCD-ekraan vilgub pidevalt, kui proovite karkassiposti leida.	Tööriist kogeb metalliga kokkupuute üleküllastust.	Metallitundlikkuse vähendamiseks lülitage TC™ või StudScan režiimile. MÄRKUS: Tööriist ei pruugi piiksuda karkassipostide kohal, mis on 1" (25 mm) või sügavamal, kui seda tehakse.
Aku tühjenemise indikaator on sees.	Aku on tühi.	Paigaldage uus 9 V leelispatarei, millel on pikendatud aegumiskuupäev.
Aku tühjenemise indikaator vilgub ja tööriist ei tööta.	Tühi aku.

FCC osa 15 B-klassi registreerimise hoiatus: see seade vastab FCC reeglite osa 15 nõuetele. Kasutamine on allutatud järgmistele kahele tingimusele:

1. see seade ei tohi põhjustada kahjulikke häireid ja
2. see seade peab vastu võtma kõik vastuvõetud häired, sealhulgas häired, mis võivad põhjustada soovimatut toimimist.
