Zircon SuperScan A2 - Išplėstinis Sijų Ieškiklio Vadovas

PRIEŠ PRADEDANT

ZIRCON^® SIJŲ IEŠKIKLIAI VEIKIA JUSDAMI TANKIO POKYČIUS UŽ SIENOS. GALI BŪTI APTIKTI IR KITI OBJEKTAI, YPAČ JEI JIE YRA LABAI ARTI SIENOS. NEMANYKITE, KAD VISKAS, KAS APTINKAMA, YRA SIJA.

• Visada naudokite naują 9 V šarminę bateriją su ilgesniu galiojimo terminu, kuris būtų bent 3 metai po dabartinės datos. Atitikdykite baterijos kryptį su paveikslėliu baterijos skyriaus viduje.
• Nepasikliaukite vien tik įrankiu, norėdami nustatyti objektų vietą už paviršiaus. Naudokite kitą informaciją, kad padėtumėte nustatyti tokių objektų vietą prieš prasiskverbdami į paviršių, įskaitant statybos planus, matomus vamzdžių įėjimo taškus, laidus į sienas, pavyzdžiui, rūsyje, ir standartinę sijų išdėstymo praktiką.
• Visada pradėkite skenavimą Target Control^® (TC^™) režimu, kuris skenuoja per standartinį vieno sluoksnio gipso kartoną iki ³⁄₄" (19 mm) gylio.
• Visada skenuokite sijas skirtingame aukštyje ant sienos ir pažymėkite kiekvieno taikinio vietą, kurią nurodo sijų ieškiklis. Tai vadinama "sienos žemėlapiu". Vamzdžiai ir kiti objektai greičiausiai nepateiks nuoseklių rodmenų nuo grindų iki lubų, kaip tai darytų sija.
• Sijos paprastai eina nuo grindų iki lubų, išskyrus virš ir po langais bei virš durų.
• Rodmenys visada turi būti nuoseklūs ir pakartojami.
• Zircon^® sijų ieškikliai rekomenduojami naudoti tik patalpose.
• Kiti objektai, dažniausiai esantys sienose, grindyse ar lubose, yra vandens vamzdžiai (plastikiniai ir metaliniai), dujų linijos, ugnies stabdikliai ir elektros laidai.
• Jutimo gylis ir tikslumas gali skirtis priklausomai nuo skenavimo aplinkos sąlygų, tokių kaip mineralų kiekis, drėgmė, tekstūra ir sienų medžiagų konsistencija.
• Priklausomai nuo elektros laidų ar vamzdžių artumo prie sienos paviršiaus, įrankis gali juos aptikti taip pat, kaip ir sijas.
  Visada reikia būti atsargiems kalant, pjaunant ar gręžiant sienas, grindis ir lubas, kuriose gali būti šių elementų. Būkite ypač atsargūs tokiomis aplinkybėmis arba kai yra įtampa turintys kintamosios srovės laidai.
• Sijos paprastai išdėstomos kas 16" arba 24" (40 cm arba 60 cm) nuo centro iki centro, paprastai yra 1¹⁄₂" (38 mm) pločio ir gali būti atskirtos ugnies stabdikliais. Viskas, kas yra arčiau arba skirtingo pločio, gali būti ne sija.

Pasitikėk, bet patikrink yra technika, kuri gali padėti nurodyti "saugias gręžti" zonas, kad būtų sumažinta tikimybė pataikyti į esamus metalus ant sijos, tokius kaip vinys, varžtai ir apsauginės plokštės. Kai kryžminiai taikikliai rodomi TC^™ režimu, paleiskite įrankį vertikaliai aukštyn ir žemyn sija. Sijos indikatoriai (kryžminiai taikikliai, krašto indikatoriai, taikinio indikatoriaus juostos, taikinio prožektorius ir SpotLite^® rodyklė) visi išsijungs virš varžtų ir kito metalo, tada vėl įsijungs, kai sija bus be metalo. "Saugios gręžti" zonos paprastai yra tarp gretimų gipso kartono varžtų, vinių ar apsauginių plokščių, darant prielaidą, kad statybininkas tinkamai sumontavo metalines apsaugines plokštes ant sijos, ir virš vandentiekio ir elektros. Jei sijos indikatoriai neišnyksta, kai paleidžiate vertikaliai aukštyn ir žemyn objektą TC^™ režimu, gipso kartono varžtų, vinių ir apsauginių plokščių nebuvimas rodo, kad tai gali būti nemetalinis objektas, pvz., plastikinis vandentiekis arba PEX vamzdelis, ir neturėtų būti painiojamas su sija.

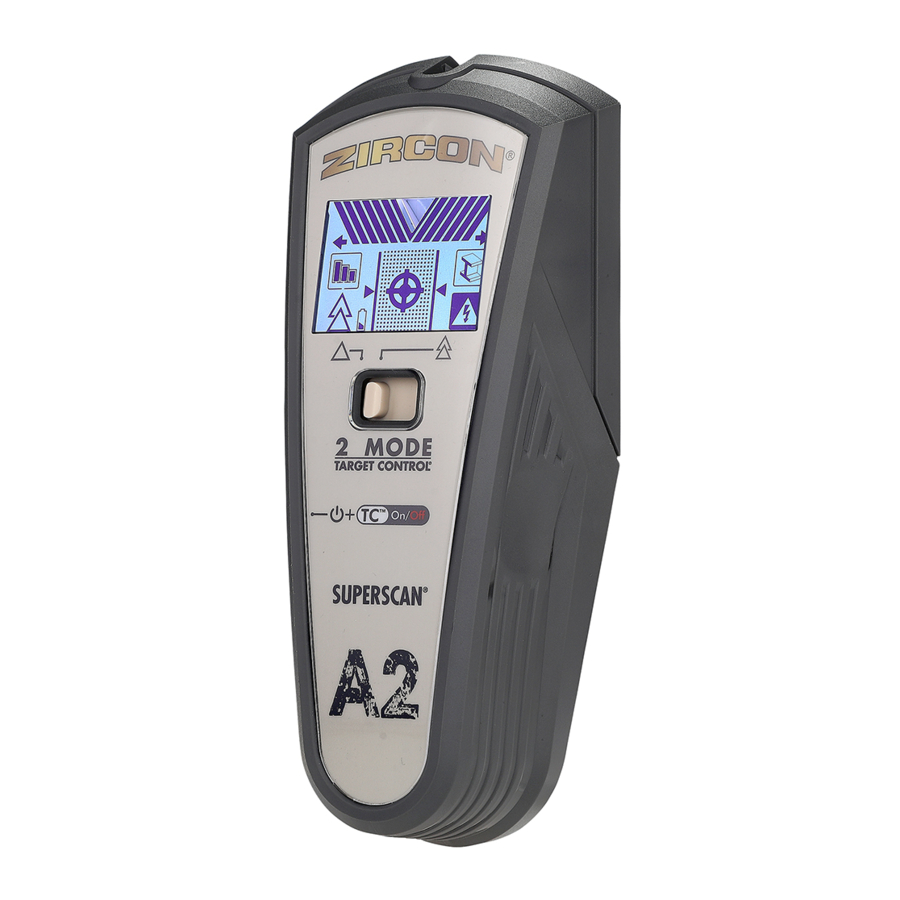

Dalys ir funkcijos

Su revoliucine Target Control® (TC™) technologija

TC^™ technologija yra suderinta taip, kad rastų medines sijas, filtruodama (atmesdama) metalinius arba silpno signalo klaidingus teigiamus objektus, tokius kaip vandentiekis, kabelių kanalai, dirželiai, laikikliai arba plastikiniai vandens vamzdžiai. Naudodami TC^™ režimą, vartotojai gali naudoti Pasitikėk, bet patikrink techniką, kad padėtų nustatyti "saugias gręžti" zonas tarp gretimų gipso kartono varžtų, vinių ir apsauginių plokščių.

Trys skenavimo režimai

• Target Control^® (TC^™) nustato medinių sijų centrą, kraštus ir kryptį (ignoruojant metalą) iki ³⁄₄" (19 mm) gylio. LCD ekranas bus apšviestas blankiai mėlyna šviesa. TC^™ režimu LoLevel^™ indikatorius rodo žemo (silpno) signalo objektus, tokius kaip plastikiniai vandens vamzdžiai, plastikiniai nuotekų kanalizacijos arba sijos, gilesnės nei ³⁄₄" (19 mm). Palyginus su sijų signalais, LoLevel^™ indikatorius gali padėti atskirti sijas nuo klaidingų teigiamų rezultatų.
• StudScan nustato medinių ir metalinių sijų centrą, kraštus ir kryptį iki ³⁄₄" (19 mm) gylio. LCD ekranas nebus apšviestas šiame režime. StudScan režimu Signal Strength Indicator (signalo stiprumo indikatorius) naudoja tą pačią piktogramą kaip ir LoLevel^™ indikatorius. Kai TC^™ yra išjungtas, stiprų signalą rodo pilnos signalo stiprumo juostos.
• DeepScan^® nustato sijų (medinių ir metalinių) centrą, kraštus ir kryptį iki 1¹⁄₂" (38 mm) gylio. LCD ekranas bus apšviestas žalia šviesa.

PASTABA: TC^™ ir StudScan naudoja tą patį jungiklio nustatymą, bet veikia skirtingai. StudScan aptinka tiek medines, tiek metalines sijas skenavimo metu, o TC^™ aptinka tik medines sijas ir ignoruoja metalą. Galite atskirti du režimus pagal blankiai mėlyną LCD ekrano apšvietimą TC^™ režimu. StudScan nėra apšviestas. MetalliWarning^™ Indicator (metalo įspėjimo indikatorius) bus rodomas, kai metalas aptinkamas arba yra pavojingai arti TC^™, StudScan ir DeepScan^® režimais.

WIREWARNING^® APTIKIMAS

Zircon^® WireWarning^® Detection (laidų įspėjimo aptikimas) nuolat aptinka ir įspėja apie įtampingus, neekranuotus kintamosios srovės (AC) laidus bet kuriuo režimu. Kai aptinkama įtampa turinti kintamoji srovė, pasirodo įspėjimo indikatorius ir ekranas pradeda mirksėti raudonai, kol įrankis pakankamai atitolsta nuo įtampingo laido. Kai kalibravimas pradedamas virš kintamosios srovės laido bet kuriuo režimu, mirksės kintamosios srovės piktograma.

Būkite ypač atsargūs tokiomis aplinkybėmis arba kai yra įtampa turintys kintamosios srovės laidai.
Įrankis gali neaptikti kintamosios srovės veiklos, jei laidai yra daugiau nei 2" (50 mm) už skenuojamo paviršiaus, betone, įdėti į kabelių kanalą, už faneros šlyties sienos arba metalinės sienų dangos, arba jei aplinkoje ar skenuojamame paviršiuje yra drėgmės.

ĮDĖKITE 9 V BATERIJĄ

Visada naudokite naują 9 V šarminę bateriją su ilgesniu galiojimo terminu, kuris būtų bent 3 metai po dabartinės datos. Atitikdykite baterijos kryptį su paveikslėliu baterijos skyriaus viduje.

Nepasikliaukite vien tik įrankiu, norėdami nustatyti objektų vietą už paviršiaus. Naudokite kitą informaciją, kad padėtumėte nustatyti objektų vietą prieš prasiskverbdami į paviršių, įskaitant statybos planus, matomus vamzdžių ir laidų įėjimo taškus į sienas, pavyzdžiui, rūsyje, ir standartinę sijų išdėstymo praktiką.

PASIRINKITE REŽIMĄ / ĮJUNKITE

Perkelkite Mode Selector Switch (režimo pasirinkimo jungiklį) į norimą režimą: TC^™ / StudScan arba DeepScan^®.
Norėdami įjungti įrankį, paspauskite ir palaikykite Power Button (maitinimo mygtuką). Įrenginys išsijungia praėjus 1–2 sekundėms po to, kai atleidžiamas Power Button (maitinimo mygtukas).

ŠVARaus MEDINIO SIENINIO STULPO RADIMAS REŽIMU TARGET CONTROL^® (TC^™)

TC^™ yra skirtas aptikti medinius sieninius stulpus skenavimo metu. Norėdami gauti geriausius rezultatus, laikykite įrankį, kaip parodyta, ir skenuodami judėkite lėtai. Nekalbėkite paviršiaus kalibruodami arba skenuodami.

1. Nustatykite režimą į TC^™ / StudScan jungiklį.
2. Laikykite įrankį prigludusį prie sienos, tada paspauskite ir laikykite įjungimo mygtuką (Power Button). (A paveikslas) Prietaisas kalibruosis per 1–2 sekundes. Tinkamą kalibravimą patvirtina trumpas pyptelėjimas, SpotLite^® rodyklės mirksėjimas ir piktogramų blyksnis. Jei įvyksta kalibravimo klaida, visos piktogramos mirksės nuolat.

   A paveikslas

   PASTABA: TC^™ režimu ekranas bus šviesiai mėlynas.
   NEJUDINKITE ĮRANKIO KALIBRAVIMO METU.

3. Laikydami nuspaudę įjungimo mygtuką (Power Button), lėtai stumkite įrankį palei sieną. Kai įrankis aptinka stulpo kraštą, rodomas krašto indikatorius (Edge Indicator). (B paveikslas)

   B paveikslas

4. Toliau stumkite. Kai įrankis aptinka stulpo centrą, rodomi kryžminiai taikikliai (Crosshairs) ir apšviečiamas SpotLite^®. Pažymėkite vietą, kurioje buvo rastas stulpas. (C paveikslas)

   C paveikslas

5. Įrankis automatiškai kalibruojasi naudojimo metu. Jei LCD ekrane pasirodo dvi ACT^™ rodyklės, įrankis buvo kalibruotas virš stulpo, tada patrauktas. Tai yra ACT^™ (automatinio koregavimo technologija) veikimas.
   PASTABA: LoLevel^™ indikatorius rodys greitai kaskadinius strypus, kai prietaisas pajus nuolatinį silpną signalą, rodantį, kad gali būti klaidingas teigiamas objektas.

6. Naudokite techniką „Pasitikėk, bet patikrink“, kad rastumėte gipso kartono varžtus arba vinis aukštyn ir žemyn stulpu, kad patvirtintumėte, jog radote medinį stulpą. Kituose objektuose, pavyzdžiui, plastikiniuose vandentiekio vamzdžiuose, nėra vinių ar gipso kartono varžtų. (Daugiau informacijos apie šią procedūrą žr. svarbioje pastaboje skyriuje PRIEŠ PRADĖDAMI.)

STULPO RADIMAS STUDSCAN REŽIMU (TC™ IŠJUNGTAS)

1. Nustatykite režimą į TC^™ / StudScan jungiklį.
2. Laikykite įrankį prigludusį prie sienos, paspauskite įjungimo mygtuką (Power Button), atleiskite jį, tada paspauskite dar kartą, laikydami jį nuspaudę antrą kartą. Prietaisas kalibruosis per 1–2 sekundes. Trumpas pyptelėjimas patvirtina, kad kalibravimas baigtas. Jei įvyksta kalibravimo klaida, visos piktogramos mirksės nuolat.
   PASTABA: Įrankis veikia StudScan režimu (TC^™ išjungtas), kai LCD foninis apšvietimas išjungtas. Kai TC^™ režimas išjungtas, metaliniai objektai gali būti rodomi kaip stulpas, o signalo stiprumo indikatorius (Signal Strength Indicator) turės pastovius stiprumo strypus.
   NEJUDINKITE ĮRANKIO KALIBRAVIMO METU.

3. Laikydami nuspaudę įjungimo mygtuką (Power Button), lėtai stumkite įrankį palei sieną. Kai įrankis aptinka stulpo kraštą, rodomas krašto indikatorius (Edge Indicator).
4. Toliau stumkite. Kai įrankis aptinka stulpo centrą, įsijungia kryžminiai taikikliai (Crosshairs), apšviečiamas SpotLite^® ir pasigirsta pyptelėjimas. (D paveikslas) Pažymėkite vietą, kurioje buvo rastas stulpas.

   D paveikslas

5. Įrankis automatiškai kalibruojasi naudojimo metu. Jei LCD ekrane pasirodo dvi ACT^™ rodyklės, įrankis buvo kalibruotas per arti stulpo, tada patrauktas. Tai yra ACT^™ (automatinio koregavimo technologija) veikimas. (E paveikslas)
   Norėdami grįžti į TC^™ režimą, atleiskite ir vėl paspauskite įjungimo mygtuką (Power Button). Kai ekranas apšviestas šviesiai mėlynai, vėl esate TC^™ režime.

   E paveikslas

SKENAVIMAS DEEPSCAN® REŽIMU

DeepScan^® režimas naudojamas gilesniems stulpams skenuoti arba naudoti su storesnėmis sienomis. Jis gali aptikti stulpus iki 1¹⁄₂" (38 mm) gylio.

1. Nustatykite režimą į DeepScan^®.
2. Pakartokite 2–4 veiksmus, nurodytus skyriuje STUDSCAN REŽIMAS.

PASTABA: Skenuojant storesnius paviršius, prietaisas gali nerasti kraštų ant paviršių, storesnių nei ³⁄₄" (19 mm).

NEMANYKITE, KAD SIENOJE NĖRA ĮTAMPOS ELEKTROS LAIDŲ. NENAUDOKITE VEIKSMŲ, KURIE GALI BŪTI PAVOJINGI, JEI SIENOJE YRA ĮTAMPOS ELEKTROS LAIDAS. VISADA IŠJUNKITE ELEKTROS, DUJŲ IR VANDENS TIEKIMĄ PRIEŠ PRADĖDAMI GRĘŽTI PAVIRŠIŲ. NESILAIKANT ŠIŲ INSTRUKCIJŲ, GALITE PATIRTI ELEKTROS ŠOKĄ, GAISRĄ IR (ARBA) SUNKIUS SUŽALOJIMUS ARBA TURTO SUGADINIMĄ.

DARBAS SU SKIRTINGOMIS MEDŽIAGOMIS

Tapetai Įrankis veikia normaliai ant sienų, padengtų tapetais ar audiniu, nebent medžiagos yra metalinė folija, turi metalinių pluoštų arba vis dar yra šlapios po užtepimo. Tapetams gali prireikti kelių savaičių, kad išdžiūtų po užtepimo.

Šviežiai nudažytos sienos Gali prireikti savaitės ar ilgiau, kad išdžiūtų po užtepimo.

Lentos ir tinkas Šis įrankis nėra skirtas skenuoti per lentas ir tinką.

Labai tekstūruotos sienos arba akustinės lubos
Skenuojant lubas arba sieną su nelygiu paviršiumi, uždėkite ploną kartoną ant skenuojamo paviršiaus ir skenuokite per kartoną DeepScan^® režimu.

Medinės grindys, paklotas arba gipso kartono plokštės virš faneros apkalos Naudokite DeepScan^® režimą ir judinkite įrankį lėtai. Šis įrankis negali skenuoti medinių stulpų ir sijų per kilimą ir paminkštinimą.

PASTABA: Jutimo gylis ir tikslumas gali skirtis priklausomai nuo skenavimo aplinkos sąlygų, tokių kaip mineralų kiekis, drėgmė, tekstūra ir sienų medžiagų konsistencija.

Elektros laidai ir vamzdžiai Priklausomai nuo elektros laidų ar vamzdžių artumo prie sienos paviršiaus, įrankis gali juos aptikti taip pat, kaip ir stulpus.

Visada reikia būti atsargiems kalant, pjaunant ar gręžiant sienas, grindis ir lubas, kuriose gali būti šių elementų.

Stulpai Stulpai paprastai yra išdėstyti kas 16" arba 24" (40 cm arba 60 cm) centre ir yra 1¹⁄₂" (38 mm) pločio.
Viskas, kas yra arčiau vienas kito arba skirtingo pločio, gali būti ne stulpas.

TRIKČIŲ ŠALINIMAS IR KONSTRUKCIJOS PATARIMAI

SITUACIJA (padėtis)	GALIMA PRIEŽASTIS	SPRENDIMAS
Įrankis aptinka kitus objektus nei statramsčiai StudScan režimu arba randa daugiau objektų, kurie atrodo kaip statramsčiai, nei turėtų būti.	Elektros laidai ir metaliniai arba plastikiniai vamzdžiai gali būti šalia arba liesti sienos paviršių iš galo.	Patikrinkite, ar kitoje pusėje yra vienodai išdėstyti statramsčiai kas 16" arba 24" (40 cm arba 60 cm) ir patikrinkite, ar tas pats statramstis yra tiesiai virš arba žemiau pirmosios nuskaitymo zonos. Standartiniai statramsčiai tarp kraštų yra maždaug 11⁄2" (38 mm). Bet kas mažesnis ar didesnis greičiausiai nėra statramstis (nebent šalia durų ar lango).
Statramsčiai nuolat aptinkami šalia langų ir durų.	Naudojami keli statramsčiai.	Dvigubi ir trigubi statramsčiai kartais naudojami aplink duris ir langus. Virš jų naudojami antgaliai. Aptikite išorinius kraštus, kad žinotumėte, kur pradėti.
Įtariami elektros laidai, bet nė vienas neaptiktas.	Laidai, esantys giliau nei 2" (50 mm) nuo paviršiaus, gali būti neaptikti.	Jei yra lizdo jungiklis, nuskaitymo metu įjunkite jį į ON (įjungta) padėtį, bet išjunkite, kai dirbate šalia laidų. Būkite ypač atsargūs, jei zonoje yra faneros, storos medienos pagrindo už gipso kartono arba sienos, kurios yra storesnės nei įprastai.
	Laidai gali būti neįjungti.	Įjunkite lempą į lizdą ir įjunkite ją, kad patikrintumėte, ar laidai įjungti.
LCD ekranas nuolat mirksi bandant rasti statramstį.	Įrankis patiria metalo poveikio persisotinimą.	Perjunkite į TC™ arba StudScan režimą, kad sumažintumėte jautrumą metalui. PASTABA: Įrankis gali nepypsėti virš statramsčių, esančių 1" (25 mm) ar giliau, kai tai daroma.
Įjungtas žemos baterijos indikatorius.	Žemas baterijos lygis.	Įdėkite naują 9 V šarminę bateriją su ilgesniu galiojimo laiku.
Žemos baterijos indikatorius mirksi ir įrankis neveikia.	Išsikrovusi baterija.

FCC 15 dalies B klasės registracijos įspėjimas: Šis įrenginys atitinka FCC taisyklių 15 dalį. Veikimas priklauso nuo šių dviejų sąlygų:

1. šis įrenginys negali sukelti žalingų trukdžių ir
2. šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant trukdžius, kurie gali sukelti nepageidaujamą veikimą.
