Zircon SuperScan A2 – Haladó szintű gerendakereső használati útmutató

KEZDÉS ELŐTT

A ZIRCON^® GERENDAKERESŐK A FAL MÖGÖTTI SŰRŰSÉGVÁLTOZÁSOK ÉRZÉKELÉSÉVEL MŰKÖDNEK. EGYÉB TÁRGYAK IS ÉSZLELHETŐK, KÜLÖNÖSEN, HA NAGYON KÖZEL VANNAK A FALHOZ. NE TÉTELEZZE FEL, HOGY MINDEN ÉSZLELT DOLOG GERENDA.

• Mindig új, 9 V-os alkáli elemet használjon, amelynek lejárati ideje legalább 3 évvel későbbi, mint a jelenlegi dátum. Az elem irányát igazítsa az elemtartó belsejében lévő képhez.
• Ne hagyatkozzon kizárólag a szerszámra a felület mögötti tárgyak helyének meghatározásához. Használjon más információkat is a tárgyak helyének meghatározásához, mielőtt behatolna a felületbe, beleértve az építési terveket, a csövek látható bevezetési pontjait, a falakba vezető vezetékeket, például egy pincében, és a szokásos gerendakiosztási gyakorlatokat.
• A szkennelést mindig a Target Control^® (TC^™) módban kezdje, amely a szokásos, egyrétegű gipszkartonon keresztül szkennel, legfeljebb ³⁄₄" (19 mm) mélységig.
• A gerendákat mindig a fal több különböző magasságában keresse, és jelölje meg a gerendakereső által jelzett összes célpont helyét. Ezt nevezzük "fal feltérképezésének". A csövek és más tárgyak valószínűleg nem adnak következetes értékeket a padlótól a mennyezetig, mint ahogy egy gerenda tenné.
• A gerendák általában a padlótól a mennyezetig futnak, kivéve az ablakok felett és alatt, valamint az ajtók felett.
• A leolvasásoknak mindig következetesnek és megismételhetőnek kell lenniük.
• A Zircon^® gerendakeresők csak beltéri használatra ajánlottak.
• A falakban, padlókban vagy mennyezetekben általában található egyéb tárgyak a vízvezetékek (műanyag és fém), gázvezetékek, tűzfalak és elektromos vezetékek.
• Az érzékelési mélység és pontosság a szkennelési környezet körülményeitől függően változhat, mint például az ásványianyag-tartalom, a nedvesség, a textúra és a fali anyagok konzisztenciája.
• Az elektromos vezetékek vagy csövek fal felületéhez való közelségétől függően a szerszám ugyanúgy érzékelheti azokat, mint a gerendákat.
  Mindig legyen óvatos, amikor szögeket üt be, vág vagy fúr a falakba, padlókba és mennyezetekbe, amelyek ezeket a tárgyakat tartalmazhatják. Legyen rendkívül óvatos ilyen körülmények között, vagy amikor feszültség alatt álló váltóáramú vezetékek vannak jelen.
• A gerendák általában 16" vagy 24" (40 cm vagy 60 cm) távolságra vannak egymástól, általában 1¹⁄₂" (38 mm) szélesek, és tűzfalak választhatják el őket. Bármi, ami közelebb van egymáshoz, vagy más szélességű, nem biztos, hogy gerenda.

Bízz, de ellenőrizz egy olyan technika, amely segíthet a "biztonságosan fúrható" zónák jelzésében, hogy minimalizálja a meglévő fémek, például szögek, csavarok és védőlemezek eltalálását a gerendán. Amikor a szálkereszt megjelenik a TC^™ módban, futtassa a szerszámot függőlegesen fel és le a gerendán. A gerenda jelzők (szálkereszt, éljelzők, célpontjelző sávok, célpont reflektorfény és SpotLite^® mutató) mind kikapcsolnak a csavarok és más fémek felett, majd újra bekapcsolnak, amikor a gerenda fémmentes. A "biztonságosan fúrható" zónák általában a szomszédos gipszkarton csavarok, szögek vagy védőlemezek között vannak, feltételezve, hogy az építő megfelelően szerelte fel a fém védőlemezeket a gerendára, valamint a vízvezeték és az elektromos vezetékek fölé. Ha a gerenda jelzők nem tűnnek el, amikor függőlegesen fel és le futtatja a tárgyat a TC^™ módban, a gipszkarton csavarok, szögek és védőlemezek hiánya azt jelzi, hogy ez egy nem fémes tárgy, például műanyag vízvezeték vagy PEX cső lehet, és nem szabad gerendának nézni.

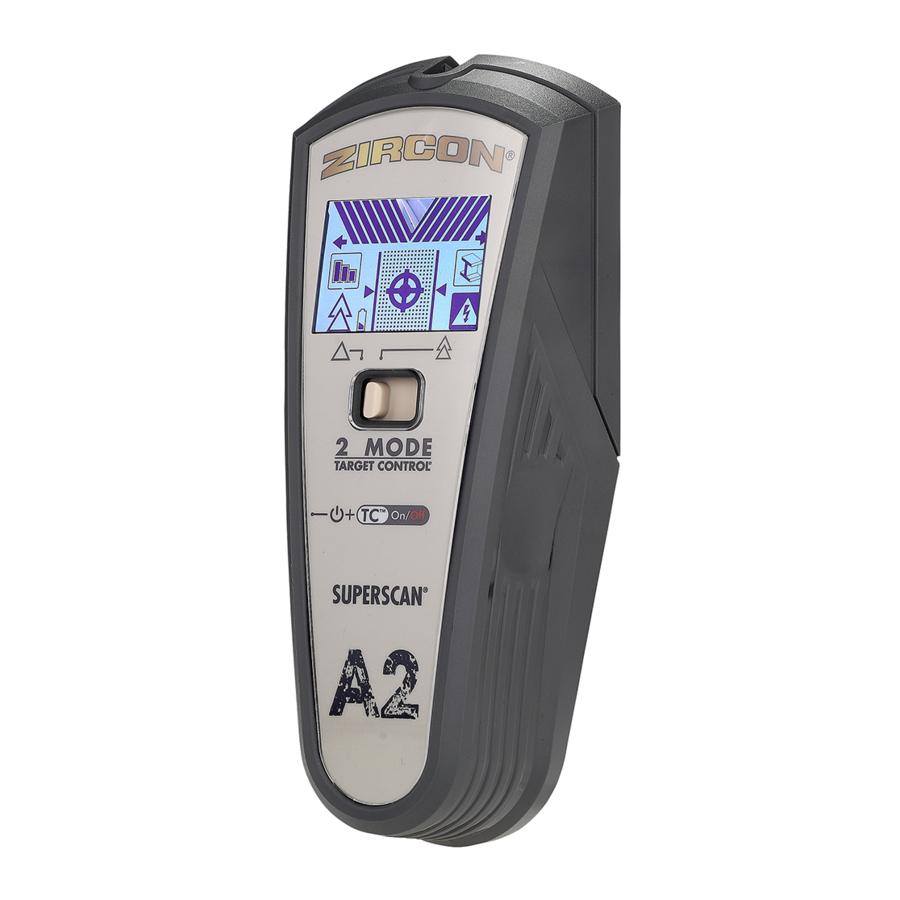

Alkatrészek és jellemzők

Forradalmi Target Control® (TC™) technológiával

A TC^™ technológia a fagerendák megtalálására van hangolva, miközben kiszűri (elutasítja) a fémes vagy alacsony jelű téves pozitív tárgyakat, például vízvezetékeket, csöveket, hevedereket, konzolokat vagy műanyag vízcsöveket. A TC^™ móddal a felhasználók a Bízz, de ellenőrizz technikát alkalmazhatják a "biztonságosan fúrható" zónák azonosítására a szomszédos gipszkarton csavarok, szögek és védőlemezek között.

Három szkennelési mód

• Target Control^® (TC^™) megkeresi a fagerendák közepét, széleit és irányát (miközben figyelmen kívül hagyja a fémet) legfeljebb ³⁄₄" (19 mm) mélységig. Az LCD halványkék fénnyel lesz háttérvilágítva. TC^™ módban a LoLevel^™ jelző alacsony (gyenge) jelű tárgyakat jelez, például műanyag vízcsöveket, műanyag szennyvízelvezetőket vagy ³⁄₄" (19 mm)-nél mélyebb gerendákat. A gerendajelekhez képest a LoLevel^™ jelző segíthet megkülönböztetni a gerendákat a téves pozitív eredményektől.
• StudScan megkeresi a fa és fém gerendák közepét, széleit és irányát legfeljebb ³⁄₄" (19 mm) mélységig. Az LCD ebben a módban nem lesz háttérvilágítva. StudScan módban a jelerősség jelző ugyanazt az ikont használja, mint a LoLevel^™ jelző. Ha a TC^™ ki van kapcsolva, az erős jelet a teljes jelerősség sávok jelzik.
• DeepScan^® megkeresi a gerendák (fa és fém) közepét, széleit és irányát legfeljebb 1¹⁄₂" (38 mm) mélységig. Az LCD zöld fénnyel lesz háttérvilágítva.

MEGJEGYZÉS: A TC^™ és a StudScan ugyanazt a kapcsolóbeállítást használja, de eltérően működik. A StudScan szkennelés közben fa és fém gerendákat is érzékel, míg a TC^™ csak fa gerendákat érzékel, és figyelmen kívül hagyja a fémet. A két mód között a TC^™ módban az LCD halványkék háttérvilágítása alapján lehet különbséget tenni. A StudScan nem háttérvilágított. A MetalliWarning^™ jelző akkor jelenik meg, ha fémet észlel vagy veszélyesen közel van a TC^™, StudScan és DeepScan^® módban.

WIREWARNING^® ÉRZÉKELÉS

A Zircon^® WireWarning^® érzékelés folyamatosan érzékeli és figyelmeztet a feszültség alatt álló, árnyékolatlan váltóáramú (váltakozó áram) vezetékekre bármelyik módban. Ha feszültség alatt álló váltóáramú feszültséget észlel, megjelenik a figyelmeztető jelző, és a képernyő pirosan villogni kezd, amíg a szerszámot kellőképpen el nem távolítják a feszültség alatt álló vezetéktől. Ha a kalibrálás váltóáramú vezetéken kezdődik bármelyik módban, a váltóáramú ikon villogni fog.

Legyen rendkívül óvatos ilyen körülmények között, vagy amikor feszültség alatt álló váltóáramú vezetékek vannak jelen.
A szerszám nem érzékelheti a váltóáramú tevékenységet, ha a vezetékek több mint 2" (50 mm) távolságra vannak a szkennelt felület mögött, betonban, csőben vannak elhelyezve, rétegelt lemezből készült nyírófal vagy fémes falburkolat mögött vannak, vagy ha nedvesség van jelen a környezetben vagy a szkennelt felületen.

9 VOLTOS ELEM BEHELYEZÉSE

Mindig új, 9 V-os alkáli elemet használjon, amelynek lejárati ideje legalább 3 évvel későbbi, mint a jelenlegi dátum. Az elem irányát igazítsa az elemtartó belsejében lévő képhez.

Ne hagyatkozzon kizárólag a szerszámra a felület mögötti tárgyak helyének meghatározásához. Használjon más információkat is a tárgyak helyének meghatározásához, mielőtt behatolna a felületbe, beleértve az építési terveket, a csövek és vezetékek látható bevezetési pontjait a falakba, például egy pincében, és a szokásos gerendakiosztási gyakorlatokat.

MÓD KIVÁLASZTÁSA / BEKAPCSOLÁS

Állítsa a módválasztó kapcsolót a kívánt módba: TC^™ / StudScan vagy DeepScan^®.
A szerszám aktiválásához nyomja meg és tartsa lenyomva a bekapcsológombot (Power Button). A készülék a bekapcsológomb (Power Button) elengedése után 1–2 másodperccel kikapcsol.

TISZTA FA GERENDA KERESÉSE TARGET CONTROL^® (TC^™) MÓDBAN

A TC^™ a fa gerendák érzékelésére szolgál a szkennelés során. A legjobb eredmény érdekében tartsa a szerszámot az ábrán látható módon, és lassan mozgassa a szkennelés során. Ne érintse meg a felületet a kalibrálás vagy a szkennelés során.

1. Állítsa a módot TC^™ / StudScan kapcsolóra.
2. Tartsa a szerszámot laposan a falhoz, majd nyomja meg és tartsa lenyomva a Power Button (bekapcsoló gombot). (A ábra) Az eszköz 1–2 másodperc alatt kalibrál. A helyes kalibrálást rövid hangjelzés, a SpotLite^® Pointer (SpotLite^® mutató) villanása és az ikonok felvillanása jelzi. Ha kalibrálási hiba lép fel, az összes ikon folyamatosan villog.

   A ábra

   MEGJEGYZÉS: A képernyő halványkék háttérvilágítással rendelkezik TC^™ módban.
   NE MOZGATSA A SZERSZÁMOT A KALIBRÁLÁS ALATT.

3. A Power Button (bekapcsoló gomb) lenyomva tartása közben lassan csúsztassa a szerszámot a fal mentén. Amikor a szerszám megtalálja egy gerenda szélét, az Edge Indicator (éljelző) megjelenik. (B ábra)

   B ábra

4. Folytassa a csúsztatást. Amikor a szerszám megtalálja egy gerenda közepét, a Crosshairs (célkereszt) megjelenik, és a SpotLite^® világít. Jelölje meg azt a helyet, ahol a gerendát megtalálta. (C ábra)

   C ábra

5. A szerszám használat közben automatikusan újrakalibrál. Ha a két ACT^™ nyíl megjelenik az LCD-n, a szerszámot egy gerenda fölött kalibrálták, majd eltávolították. Ez az ACT^™ (Auto Correcting Technology - automatikus korrekciós technológia) működés közben.
   MEGJEGYZÉS: A LoLevel^™ Indicator (LoLevel^™ jelző) gyorsan kaszkádoló sávokat jelenít meg, amikor az eszköz tartósan gyenge jelet érzékel, ami azt jelzi, hogy hamis pozitív objektum lehet jelen.

6. Használja a Trust but Verify ("bízz, de ellenőrizz") technikát a gipszkarton csavarok vagy szögek fel-le kereséséhez a gerendán, hogy megbizonyosodjon arról, hogy fa gerendát talált. Más tárgyak, például a műanyag vízvezetékcsövek nem tartalmaznak szögeket vagy gipszkarton csavarokat. (További információkért lásd a FONTOS TUDNIVALÓK részt.)

GERENDA KERESÉSE STUDSCAN MÓDBAN (TC^™ KI)

1. Állítsa a módot TC^™ / StudScan kapcsolóra.
2. Tartsa a szerszámot laposan a falhoz, nyomja meg a Power Button (bekapcsoló gombot), engedje el, majd nyomja meg újra, a második alkalommal lenyomva tartva. Az eszköz 1–2 másodperc alatt kalibrál. A rövid hangjelzés megerősíti, hogy a kalibrálás befejeződött. Ha kalibrálási hiba lép fel, az összes ikon folyamatosan villog.
   MEGJEGYZÉS: A szerszám StudScan módban van (TC^™ ki), amikor az LCD háttérvilágítása ki van kapcsolva. Ha a TC^™ mód ki van kapcsolva, a fémtárgyak gerendaként jelenhetnek meg, és a Signal Strength Indicator (jelerősség jelző) folyamatos erősségű sávokkal rendelkezik.
   NE MOZGATSA A SZERSZÁMOT A KALIBRÁLÁS ALATT.

3. A Power Button (bekapcsoló gomb) lenyomva tartása közben lassan csúsztassa a szerszámot a fal mentén. Amikor a szerszám megtalálja egy gerenda szélét, az Edge Indicator (éljelző) megjelenik.
4. Folytassa a csúsztatást. Amikor a szerszám megtalálja egy gerenda közepét, a Crosshairs (célkereszt) bekapcsol, a SpotLite^® világít, és hangjelzés hallható. (D ábra) Jelölje meg azt a helyet, ahol a gerendát megtalálta.

   D ábra

5. A szerszám használat közben automatikusan újrakalibrál. Ha a két ACT^™ nyíl megjelenik az LCD-n, a szerszámot túl közel kalibrálták egy gerendához, majd eltávolították. Ez az ACT^™ (Auto Correcting Technology - automatikus korrekciós technológia) működés közben. (E ábra)
   A TC^™ módba való visszatéréshez engedje el, majd nyomja meg újra a Power Button (bekapcsoló gombot). Amikor a kijelző halványkék háttérvilágítású, ismét TC^™ módban van.

   E ábra

SZKENNELÉS DEEPSCAN^® MÓDBAN

A DeepScan^® módot mélyebb gerendák keresésére vagy vastagabb falakhoz való használatra használják. Akár 1¹⁄₂" (38 mm) mélységig képes érzékelni a gerendákat.

1. Állítsa a módot DeepScan^®-re.
2. Ismételje meg a STUDSCAN MÓD szakasz 2–4. lépéseit.

MEGJEGYZÉS: Vastagabb felületeken történő szkenneléskor előfordulhat, hogy az eszköz nem talál éleket a ³⁄₄" (19 mm)-nél vastagabb felületeken.

NE TÉTELEZZE FEL, HOGY NINCSENEK FESZÜLTSÉG ALATTI ELEKTROMOS VEZETÉKEK A FALBAN. NE TEGYEN OLYAN LÉPÉSEKET, AMELYEK VESZÉLYESEK LEHETNEK, HA A FAL FESZÜLTSÉG ALATTI ELEKTROMOS VEZETÉKET TARTALMAZ. MINDIG KAPCSOLJA KI AZ ELEKTROMOS, GÁZ- ÉS VÍZVEZETÉKEKET MIELŐTT ÁTHATOL EGY FELÜLETEN. AZ UTASÍTÁSOK BE NEM TARTÁSA ÁRAMÜTÉST, TŰZET ÉS/VAGY SÚLYOS SÉRÜLÉST VAGY VAGYONI KÁRT OKOZHAT.

KÜLÖNBÖZŐ ANYAGOK HASZNÁLATA

Tapéta A szerszám normálisan működik tapétával vagy szövettel borított falakon, kivéve, ha az anyagok fémfóliák, fémszálakat tartalmaznak, vagy még nedvesek a felhordás után. A tapétának a felhordás után több hétig is száradnia kell.

Frissen festett falak A felhordás után egy hétig vagy tovább is eltarthat a száradás.

Lécváz és vakolat Ez a szerszám nem lécváz és vakolat feletti szkennelésre készült.

Erősen texturált falak vagy akusztikus mennyezetek
Ha egyenetlen felületű mennyezetet vagy falat szkennel, helyezzen vékony kartont a szkennelendő felületre, és szkennelje át a kartont DeepScan^® módban.

Fapadló, aljzatpadló vagy gipszkarton rétegelt lemez burkolaton Használja a DeepScan^® módot, és lassan mozgassa a szerszámot. Ez a szerszám nem tud fa gerendákat és gerendákat szkennelni szőnyegen és párnázáson keresztül.

MEGJEGYZÉS: Az érzékelési mélység és pontosság a szkennelési környezeti feltételektől, például az ásványianyag-tartalomtól, a nedvességtől, a textúrától és a fali anyagok konzisztenciájától függően változhat.

Elektromos vezetékek és csövek Attól függően, hogy az elektromos vezetékek vagy csövek milyen közel vannak a fal felületéhez, a szerszám ugyanúgy érzékelheti őket, mint a gerendákat.

Mindig körültekintően kell eljárni, amikor szögel, vág vagy fúr olyan falakba, padlókba és mennyezetekbe, amelyek ilyen elemeket tartalmazhatnak.

Gerendák A gerendák általában 16" vagy 24" (40 cm vagy 60 cm) távolságra vannak egymástól a középponton, és 1¹⁄₂" (38 mm) szélesek.
Bármi, ami közelebb van egymáshoz, vagy más szélességű, nem biztos, hogy gerenda.

HIBAELHÁRÍTÁS ÉS ÉPÍTÉSI TIPPEK

HELYZET	VALÓSZÍNŰ OK	MEGOLDÁS
A szerszám a StudScan módban a tartóoszlopokon kívül más tárgyakat is érzékel, vagy több tartóoszlopnak tűnő tárgyat talál, mint amennyinek ott kellene lennie.	Elektromos vezetékek és fém vagy műanyag csövek lehetnek a fal felületének közelében, vagy hozzáérhetnek a hátoldalához.	Ellenőrizze, hogy mindkét oldalon egyenlő távolságra, 16" vagy 24" (40 cm vagy 60 cm) távolságra vannak-e más tartóoszlopok, és ellenőrizze ugyanazt a tartóoszlopot közvetlenül az első szkennelési terület felett vagy alatt. A szabványos tartóoszlopok élei között körülbelül 11⁄2" (38 mm) távolság van. Bármi, ami kisebb vagy nagyobb, valószínűleg nem tartóoszlop (kivéve, ha ajtó vagy ablak közelében van).
A tartóoszlopokat folyamatosan érzékeli az ablakok és ajtók közelében.	Több tartóoszlopot használnak.	Az ajtók és ablakok körül néha dupla és tripla tartóoszlopokat használnak. Fejléceket használnak felettük. Érzékelje a külső éleket, hogy tudja, hol kezdje.
Elektromos vezetékekre gyanakszik, de nem érzékel egyet sem.	A felülettől 2" (50 mm)-nél mélyebben lévő vezetékeket nem biztos, hogy érzékeli.	Ha van egy aljzatkapcsoló, kapcsolja BE állásba a szkennelés közben, de kapcsolja KI, amikor a vezetékek közelében dolgozik. Legyen különösen óvatos, ha a területen rétegelt lemez, vastag fa hátlap van a gipszkarton mögött, vagy a falak a szokásosnál vastagabbak.
	Lehet, hogy a vezetékek nincsenek feszültség alatt.	Dugjon be egy lámpát az aljzatba, és kapcsolja be, hogy tesztelje, hogy a vezetékek feszültség alatt vannak-e.
Az LCD képernyő folyamatosan villog, amikor tartóoszlopot próbál találni.	A szerszám túlzott mértékben van kitéve a fémnek.	Váltson TC™ vagy StudScan módba, hogy csökkentse a fémre való érzékenységet. MEGJEGYZÉS: Előfordulhat, hogy a szerszám nem sípol az 1" (25 mm) vagy mélyebb tartóoszlopok felett, amikor ezt csinálja.
Az alacsony töltöttség jelző világít.	Alacsony töltöttség.	Helyezzen be egy új 9V-os alkáli elemet meghosszabbított lejárati dátummal.
Az alacsony töltöttség jelző villog, és a szerszám nem működik.	Lemerült akkumulátor.

FCC 15. rész B osztályú regisztrációs figyelmeztetés: Ez az eszköz megfelel az FCC szabályok 15. részének. A működés a következő két feltételhez kötött:

1. ez az eszköz nem okozhat káros interferenciát, és
2. ennek az eszköznek el kell viselnie minden fogadott interferenciát, beleértve az olyan interferenciát is, amely nem kívánt működést okozhat.
