Zircon StudSensor HD70 - OneStep Középkereső Gerendakereső Kézikönyv

Tartalom

1 ÁTTEKINTÉS
2 AZ AKKUMULÁTOR BESZERELÉSE
3 HASZNÁLATI TANÁCSOK
4 KÜLÖNBÖZŐ FELÜLETEK SZKENNELÉSE
5 A SZERSZÁM BEKAPCSOLÁSA/KALIBRÁLÁSA
6 GERENDA KERESÉSE
7 NEHÉZSÉGEK A GERENDA MEGTALÁLÁSÁBAN? PRÓBÁLJA KI A DEEPSCAN MÓDOT
8 A GERENDA KÖZEPÉNEK MEGJELÖLÉSE
9 WIREWARNING ÉRZÉKELÉS
10 HASZNOS TANÁCSOK
11 Kézikönyv letöltése
12 Más nyelveken

ÁTTEKINTÉS

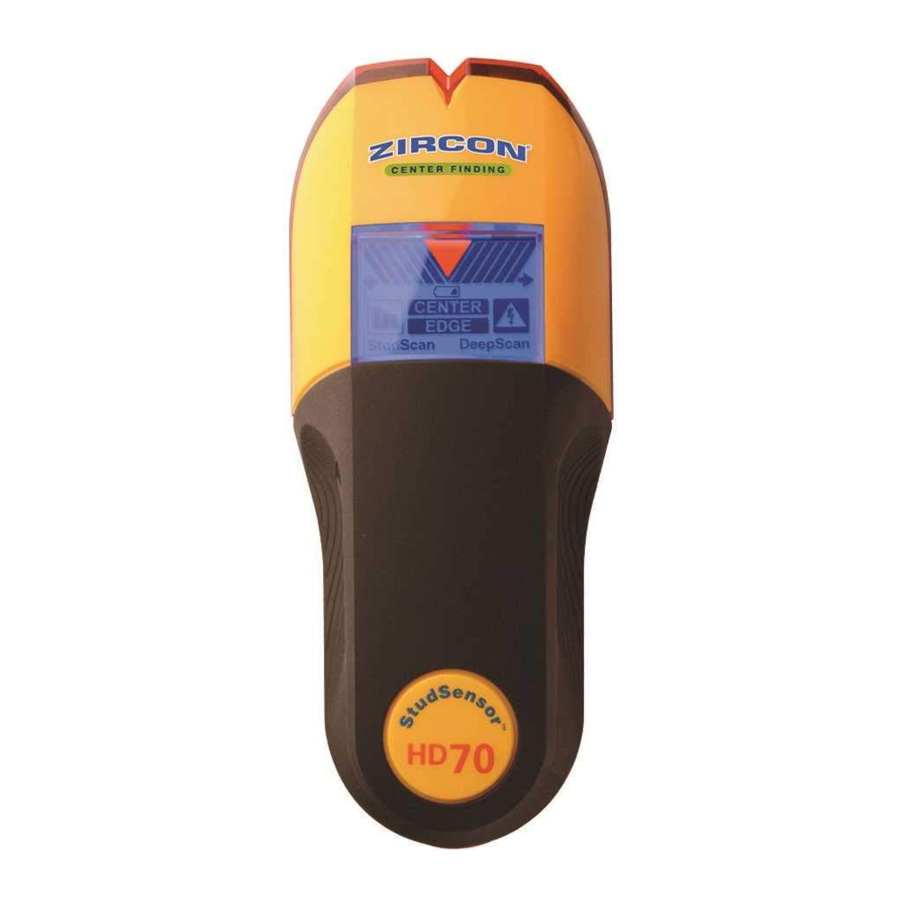

A Zircon StudSensor^™ HD70 OneStep^™ egy lépésben érzékeli a fa és fém gerendák és tartók közepét és széleit a falakon, padlókon és mennyezeteken. Kék háttérvilágítású kijelzővel, Target Spotlighttal és szabadalmaztatott SpotLite^™ Pointerrel rendelkezik. A WireWarning^™ érzékelés automatikusan érzékeli és figyelmeztet az élő váltóáramú vezetékekre.

AZ AKKUMULÁTOR BESZERELÉSE

Nyomja be az akkumulátorfedél fülét a szerszám alján, és nyissa ki az ajtót. Helyezzen be egy új 9 V-os akkumulátort, illesztve a pozitív (+) és negatív (-) pólusokat a hátoldalra nyomtatott ikonokhoz. Pattintsa az akkumulátort a helyére, és helyezze vissza az ajtót.

Alacsony töltöttség jelző: Az Alacsony töltöttség jelző ikon akkor jelenik meg, ha az akkumulátor töltöttsége alacsony. Bár a szerszám továbbra is működik, az akkumulátort hamarosan ki kell cserélni. Ha az akkumulátor ikon villogni kezd, és az egyetlen ikon a képernyőn, az akkumulátor töltöttsége túl alacsony, és nem elegendő a szerszám megfelelő működtetéséhez. Azonnal cserélje ki egy vadonatúj 9 V-os akkumulátorra.

HASZNÁLATI TANÁCSOK

Az optimális szkennelési eredmények érdekében fontos, hogy megfelelően tartsa a StudSensor^™ HD70-et, és lassan mozgassa a szkennelés során. A következő tippek pontosabb szkennelési eredményeket biztosítanak:

Fogja meg a fogantyút úgy, hogy a hüvelykujja az egyik oldalon, az ujjai pedig a másik oldalon legyenek. Ügyeljen arra, hogy az ujjai a szerszámon pihenjenek, és ne érjenek a szkennelt felülethez vagy a szerszám szkennelőfejéhez.
Tartsa a szerszámot egyenesen fel és le, párhuzamosan a gerendákkal, és ne forgassa el a szerszámot.

Tartsa a szerszámot laposan a falhoz, és ne billegtesse vagy döntse meg a szerszámot, amikor lassan csúsztatja a szkennelt felületen.
Ne helyezze a másik kezét vagy testének más részét a szkennelt felületre. Ez zavarja a szerszám működését.
Ha rendszertelen szkennelési eredményeket kap, annak oka lehet a páratartalom, a falüregben vagy a gipszkartonban lévő nedvesség, vagy a nemrég felvitt festék vagy tapéta, amely még nem száradt meg teljesen. Bár a nedvesség nem mindig látható, zavarja a szerszám érzékelőit. Kérjük, várjon néhány napot, amíg a fal megszárad.
Attól függően, hogy az elektromos vezetékek vagy csövek milyen közel vannak a fal felületéhez, a szkenner a gerendákkal azonos módon érzékelheti őket. Mindig körültekintően kell eljárni, amikor szögel, vág vagy fúr a falakba, padlókba és mennyezetekbe, amelyek ezeket az elemeket tartalmazhatják.
A meglepetések elkerülése érdekében ne feledje, hogy a gerendák vagy tartók általában 41 vagy 61 cm-re vannak egymástól, és 38 mm szélesek. Ami közelebb van egymáshoz, vagy más szélességű, az nem biztos, hogy gerenda, tartó vagy tűzgátló.

Mindig kapcsolja ki az áramot, ha elektromos vezetékek közelében dolgozik.

KÜLÖNBÖZŐ FELÜLETEK SZKENNELÉSE

Frissen festett falak: A felhordás után egy hétig vagy tovább is eltarthat a száradás.

Tapéta: A StudSensor^™ HD70 normálisan működik a tapétával vagy szövettel borított falakon, kivéve, ha az anyagok fémfóliák, fémszálakat tartalmaznak, vagy még nedvesek a felhordás után. A tapétának a felhordás után több hétig is száradnia kell.

Rendkívül texturált falak vagy akusztikus mennyezetek: Egyenetlen felületű mennyezet vagy fal szkennelésekor helyezzen vékony kartont a szkennelt felületre, és szkennelje át a kartont. Kalibráljon kartonnal a DeepScan^™ módban.

Fapadló, aljzat vagy gipszkarton rétegelt lemez burkolaton: Használja a DeepScan^™ módot, és mozgassa lassan a szerszámot. A jelerősség jelző csak 1 vagy 2 sávot mutathat, amikor a szerszám vastag felületeken keresztül talál gerendát.

Lécvázas vakolat: A vakolat vastagságának szabálytalanságai miatt ez a szerszám nem ajánlott lécvázas vakolaton való használatra.

A StudSensor^™ HD70 nem tud gerendákat és tartókat keresni betonon, szőnyegen vagy párnázáson keresztül.

StudScan módban a StudSensor^™ HD70 NEM tud átvizsgálni sűrű anyagokon, például üvegen, kerámialapon és fólián.

Megjegyzés: Az érzékelési mélység és pontosság a nedvesség, az anyagok tartalma, a fal textúrája és a festék miatt változhat.

Csak beltéri használatra.

Ne hagyatkozzon kizárólag az érzékelőre a szkennelt felület mögötti tárgyak helyének meghatározásához. Használjon más információforrásokat a tárgyak helyének meghatározásához, mielőtt áthatolna a felületen. Ilyen további források lehetnek a szerkezeti tervek, a csövek és vezetékek falakba való bejutásának látható pontjai, például egy alagsorban, valamint a szokásos 41 és 61 cm-es gerendatávolságok.

A SZERSZÁM BEKAPCSOLÁSA/KALIBRÁLÁSA

Helyezze a StudSensor^™ HD70-et laposan a falhoz, majd nyomja meg és tartsa lenyomva a Power (bekapcsoló) gombot. Az LCD kijelző világít, és az összes ikont megjeleníti a kalibrálás befejezéséig. A kalibrálás befejezése után a SpotLite^™ Pointer és a hangjelző rövid időre aktiválódik, és a szerszám megkezdi a folyamatos méréseket.

Megjegyzés: Fontos megvárni a kalibrálás befejezését (1–2 másodperc), mielőtt elmozdítaná a szkennert.

ACT^™ (Auto Correcting Technology): Szkennelés közben a szerszám szükség esetén ideiglenesen újrakalibrálja magát. Ez az újrakalibrálás általában átlátszó, és nincs jelzés. Ha egy nyíl ikon világít, a szerszám egy gerenda közelében vagy felett lett kalibrálva, majd eltávolították. A nyíl a kihagyott gerenda irányát jelzi.

GERENDA KERESÉSE

Mindig úgy kezdje, hogy a szkenner laposan a falhoz van helyezve, majd nyomja meg a Power (bekapcsoló) gombot. Várja meg a hangjelzést, amely megerősíti, hogy a kalibrálás befejeződött, mielőtt elmozdítaná a szerszámot.

Lassan csúsztassa a szerszámot a felületen. Az EDGE (él) jelzés világít, jelezve a gerenda élének helyét.

Folytassa a szerszám csúsztatását. Amikor a gerenda közepét a jelerősség jelzőn három sáv jelzi, a Target Indication (céljelző) sávok egyes szegmensei, a CENTER (közép) jelzés és a SpotLite^™ Pointer is világítanak, és a hangjelző megszólal.

Mélyebb gerendák (vastagabb falak) esetén, amikor a gerenda közepét csak egy vagy két sáv jelzi a jelerősség jelzőn, és a Target Indication (céljelző) sávoknak csak néhány szegmense világít. Ha még mindig nem talál gerendát, próbálja ki a következő lépést.

Megjegyzés: A szerszám más tárgyakat is érzékelhet a fal mögött, például csöveket és vezetékeket. Lásd a Használati tanácsokat annak megerősítésére, hogy gerendát talált.

NEHÉZSÉGEK A GERENDA MEGTALÁLÁSÁBAN? PRÓBÁLJA KI A DEEPSCAN™ MÓDOT

Ha nehézséget okoz a gerenda megtalálása a 4. szakasz követése után, annak oka lehet, hogy a gerenda mélyen van (a falak vastagok). Miközben a készülék még mindig laposan a falhoz van helyezve és be van kapcsolva, gyorsan (egy másodpercen belül) engedje el és nyomja meg újra a Power (bekapcsoló) gombot. A StudScan mód jelzése kikapcsol, és a DeepScan^™ mód jelzése bekapcsol, jelezve, hogy a szerszám DeepScan^™ módba lépett. Egy nagyon mély gerenda közepét a Target Indication (céljelző) sávok egyes szegmenseinek világítása jelzi.

A GERENDA KÖZEPÉNEK MEGJELÖLÉSE

Miután egy tárgyat megtalált, jelölje meg azt a helyet, ahol a SpotLite^™ Pointer világít. Ez a gerenda közepe.

WIREWARNING™ ÉRZÉKELÉS

A Zircon WireWarning^™ érzékelése folyamatosan működik. Ha élő váltóáramú feszültséget észlel, az AC WireWarning^™ jelző megjelenik a kijelzőn. Ha a szkennelés élő váltóáramú vezeték felett kezdődik, az AC WireWarning^™ jelző folyamatosan villog. Legyen rendkívül óvatos ilyen körülmények között, vagy amikor élő váltóáram van jelen.

Az elektromos mező helymeghatározói nem biztos, hogy érzékelik az élő váltóáramú vezetékeket, ha a vezetékek több mint 51 mm-re vannak a szkennelt felülettől, betonban vannak, védőcsőbe vannak zárva, rétegelt lemez falburkolat vagy fém falburkolat mögött vannak, vagy ha nedvesség van jelen a környezetben vagy a szkennelt felületen.

NE FELTÉTELEZZE, HOGY NINCSENEK ÉLŐ ELEKTROMOS VEZETÉKEK A FALBAN. NE TEGYEN OLYAN LÉPÉSEKET, AMELYEK VESZÉLYESEK LEHETNEK, HA A FALBAN ÉLŐ ELEKTROMOS VEZETÉK VAN. MINDIG KAPCSOLJA KI AZ ELEKTROMOS ÁRAMOT, A GÁZT ÉS A VÍZVEZETÉKET, MIELŐTT ÁTHATOLNA EGY FELÜLETEN. AZ UTASÍTÁSOK BE NEM TARTÁSA ÁRAMÜTÉST, TŰZET ÉS/VAGY SÚLYOS SÉRÜLÉST VAGY VAGYONI KÁRT OKOZHAT.

Mindig kapcsolja ki az áramot, ha elektromos vezetékek közelében dolgozik.

HASZNOS TANÁCSOK

(Lásd még a Használati tanácsokat)

Helyzet	Valószínű ok	Megoldás
Az összes LCD szegmens egyszerre bekapcsol, és a szerszám folyamatosan sípol.	A készülék nincs laposan a falhoz. A készülék meg van döntve vagy felemelve a szkennelés során. (Mindezek a tényezők befolyásolják a megfelelő kalibrálást.) A szkennelési felület túl sűrű vagy túl nedves a készülék működéséhez.	Egyenetlen felület szkennelésekor helyezzen vékony kartont a szkennelt felületre, és szkennelje át a kartont DeepScan™ módban. Fogja meg a fogantyút úgy, hogy a hüvelykujja az egyik oldalon, az ujjai pedig a másik oldalon legyenek, és ne érjen a szkennelt felülethez vagy a szerszám szkennelőfejéhez. Tartsa a szerszámot egyenesen fel és le, párhuzamosan a gerendákkal, és ne forgassa el a szerszámot. Ha a készüléket nemrég ragasztott, festett vagy tapétázott falon használja, hagyjon időt a száradásra, és próbálja újra. Miközben a készülék még be van kapcsolva, gyorsan engedje el és nyomja meg újra a Power (bekapcsoló) gombot a DeepScan™ módba való belépéshez.
Más tárgyakat is érzékel a gerendákon kívül	Elektromos vezetékek és fém vagy műanyag csövek lehetnek a fal hátsó felületének közelében vagy érintkezhetnek vele.	Ellenőrizzen más, egyenlő távolságra lévő gerendákat mindkét oldalon 30, 41 vagy 61 cm-re, vagy ellenőrizze ugyanazt a gerendát több helyen közvetlenül az első találat felett vagy alatt. A gerendák egyenesen felfelé és lefelé futnak a padlótól a mennyezetig, míg a csövek irányt változtathatnak. Egy gerenda leolvasása körülbelül 38 mm-re lenne az egyes élektől; bármi, ami nagyobb vagy kisebb, valószínűleg nem gerenda, ha nincs ajtó vagy ablak közelében.
Elektromos vezetékekre gyanakszik, de nem észlel semmit	A vezetékeket fém védőcső, fonott huzalréteg, fém falburkolatok, rétegelt lemez falburkolat vagy más sűrű anyag védi. A vezetékek nem lehetnek feszültség alatt. A felülettől 51 mm-nél mélyebben lévő vezetékek nem biztos, hogy érzékelhetők.	Legyen különösen óvatos, ha a területen rétegelt lemez, vastag fa hátlap van a gipszkarton mögött, vagy a falak a szokásosnál vastagabbak. Ha egy kapcsoló egy aljzatot vezérel, győződjön meg arról, hogy BE van kapcsolva az érzékeléshez, de ki van kapcsolva, ha elektromos vezetékek közelében dolgozik. *Legyen ÓVATOS, amikor szögel, fűrészel vagy fúr a falakba, padlókba és mennyezetekbe, ahol ezek az elemek előfordulhatnak.*
A feszültségérzékelés területe túl nagy	A feszültségérzékelés a gipszkartonon akár 30 cm-re is elterjedhet egy tényleges elektromos vezeték mindkét oldalától.	A detektálás szűkítéséhez kapcsolja ki és be újra a készüléket a vezeték észlelésének szélén, és szkennelje újra.
Villogó alacsony töltöttség jelző és a szerszám nem működik	Az akkumulátor töltöttsége túl alacsony a megfelelő működéshez.	Cserélje ki vadonatúj 9 V-os alkáli elemmel.
