Zircon StudSensor HD70 - Manual do Detector de Montantes com Localização Central OneStep

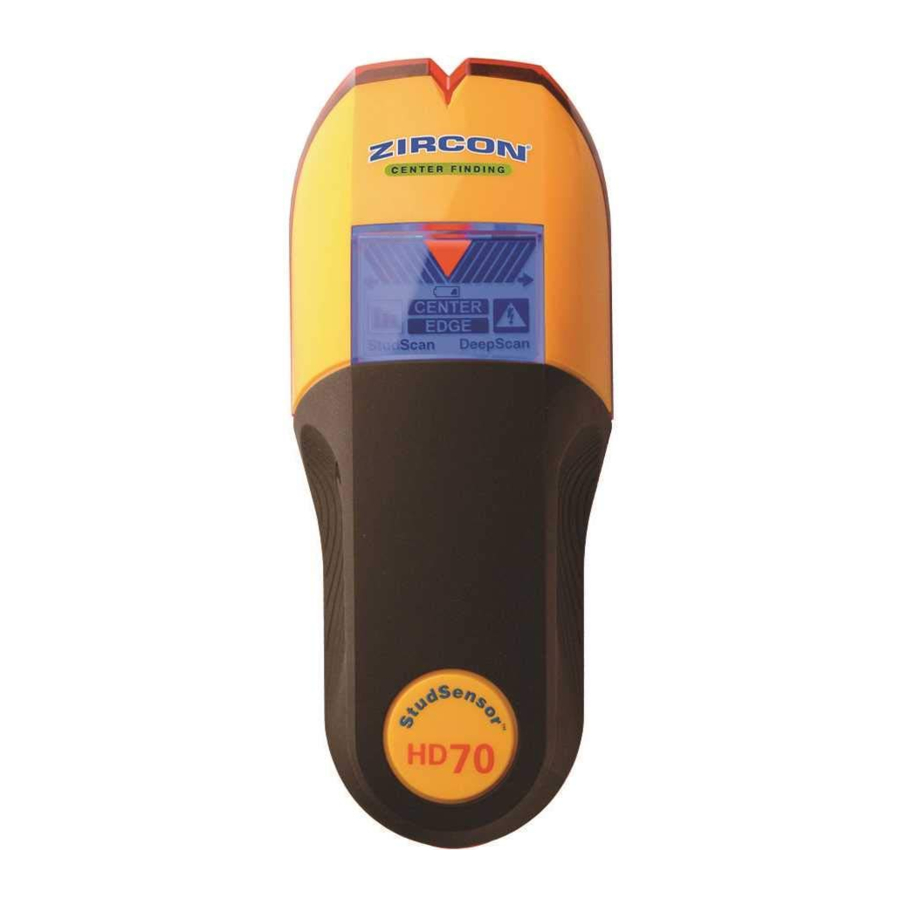

O Zircon StudSensor^™ HD70 OneStep^™ detecta tanto o centro quanto as bordas de montantes e vigas de madeira e metal em paredes, pisos e tetos em uma única etapa. Ele apresenta um display azul retroiluminado, Target Spotlight (foco no alvo) e o patenteado SpotLite^™ Pointer (ponteiro SpotLite^™). A detecção WireWarning^™ também detecta e alerta automaticamente sobre fios CA energizados.

INSTALANDO A BATERIA

Pressione a aba da porta da bateria na parte inferior da ferramenta e abra a porta. Insira uma nova bateria de 9V, combinando os terminais positivo (+) e negativo (-) com os ícones impressos na parte traseira. Encaixe a bateria no lugar e recoloque a porta.

Indicador de Bateria Fraca: O ícone do Indicador de Bateria Fraca é exibido quando o nível da bateria está baixo. Embora a ferramenta ainda funcione, a bateria precisará ser substituída em breve. Quando o ícone da bateria começar a piscar e for o único ícone exibido na tela, o nível da bateria está muito baixo e não é suficiente para alimentar a ferramenta para uma operação adequada. Substitua imediatamente por uma bateria nova de 9V.

DICAS DE OPERAÇÃO

Para obter os melhores resultados de digitalização, é importante segurar corretamente o StudSensor^™ HD70 e mover-se lentamente ao digitalizar. As dicas a seguir fornecerão resultados de digitalização mais precisos:

• Segure a alça com o polegar de um lado e os dedos do outro lado. Certifique-se de que as pontas dos dedos estejam apoiadas na ferramenta e não tocando na superfície a ser digitalizada ou na cabeça de digitalização da ferramenta.
• Segure a ferramenta reta para cima e para baixo, paralela aos montantes, e não gire a ferramenta.

• Mantenha a ferramenta plana contra a parede e não balance ou incline a ferramenta ao deslizar lentamente pela superfície a ser digitalizada.
• Evite colocar sua outra mão, ou qualquer outra parte do seu corpo, na superfície a ser digitalizada. Isso interferirá no desempenho da ferramenta.
• Se você estiver recebendo resultados de digitalização irregulares, pode ser resultado de umidade, umidade dentro da cavidade da parede ou drywall, ou tinta ou papel de parede recém-aplicados que não secaram completamente. Embora a umidade nem sempre seja visível, ela interferirá nos sensores da ferramenta. Aguarde alguns dias para que a parede seque.
• Dependendo da proximidade da fiação elétrica ou tubulações à superfície da parede, o scanner pode detectá-los da mesma maneira que os montantes. Deve-se sempre ter cuidado ao pregar, cortar ou perfurar paredes, pisos e tetos que possam conter esses itens.
• Para evitar surpresas, lembre-se de que os montantes ou vigas são normalmente espaçados a 41 ou 61 cm de distância e têm 38 mm de largura. Qualquer coisa mais próxima ou com uma largura diferente pode não ser um montante, viga ou corta-fogo.

DIGITALIZANDO DIFERENTES SUPERFÍCIES

Paredes recém-pintadas: Pode levar uma semana ou mais para secar após a aplicação.

Papel de parede: O StudSensor^™ HD70 funciona normalmente em paredes cobertas com papel de parede ou tecido, a menos que os materiais sejam de folha metálica, contenham fibras metálicas ou ainda estejam molhados após a aplicação. O papel de parede pode precisar secar por várias semanas após a aplicação.

Paredes extremamente texturizadas ou tetos acústicos: Ao digitalizar um teto ou parede com uma superfície irregular, coloque um papelão fino na superfície a ser digitalizada e digitalize sobre o papelão. Calibre, com o papelão no lugar, no modo DeepScan^™.

Pisos de madeira, contrapisos ou drywall de gesso sobre revestimento de compensado: Use o modo DeepScan^™ e mova a ferramenta lentamente. O Indicador de Força do Sinal pode exibir apenas 1 ou 2 barras quando a ferramenta localiza um montante através de superfícies espessas.

Ripado e gesso: Devido às irregularidades na espessura do gesso, esta ferramenta não é recomendada para uso em ripado e gesso.

O StudSensor^™ HD70 não pode digitalizar montantes e vigas através de concreto, carpete ou acolchoamento.

No modo StudScan, o StudSensor^™ HD70 NÃO poderá digitalizar através de materiais densos, como vidro, cerâmica e folha metálica.

Observação: a profundidade e a precisão da detecção podem variar devido à umidade, ao conteúdo dos materiais, à textura da parede e à tinta.

Apenas para uso interno.

Não confie exclusivamente no detector para localizar itens atrás da superfície digitalizada. Use outras fontes de informação para ajudar a localizar itens antes de penetrar na superfície. Tais fontes adicionais incluem plantas de construção, pontos visíveis de entrada de tubos e fiação nas paredes, como em um porão, e em práticas padrão de espaçamento de montantes de 41 e 61 cm.

LIGANDO/CALIBRANDO A FERRAMENTA

Coloque o StudSensor^™ HD70 plano contra a parede, em seguida, pressione e segure o botão Power (ligar). O LCD acenderá e exibirá todos os ícones até que a calibração seja concluída. Após a conclusão da calibração, o SpotLite^™ Pointer (ponteiro SpotLite^™) e a campainha serão ativados momentaneamente e a ferramenta começará a fazer medições contínuas.

Observação: é importante esperar que a calibração seja concluída (1–2 segundos) antes de mover o scanner.

ACT^™ (Tecnologia de Autocorreção): Durante a digitalização, a ferramenta se recalibrará provisoriamente quando necessário. Essa recalibração geralmente é transparente e nenhuma indicação é feita. Se um ícone de seta acender, a ferramenta foi calibrada perto ou sobre um montante e, em seguida, afastada. A seta indica a direção do montante perdido.

ENCONTRANDO UM MONTANTE

Sempre comece com o scanner colocado plano contra a parede, em seguida, pressione o botão Power (ligar). Espere o bipe confirmar que a calibração foi concluída antes de mover a ferramenta.

Deslize lentamente a ferramenta pela superfície. A indicação EDGE (borda) acenderá, indicando a localização da borda do montante.

Continue deslizando a ferramenta. Quando o centro do montante for localizado com três barras no Indicador de Força do Sinal, alguns segmentos das barras de Indicação do Alvo, a indicação CENTER (centro) e o SpotLite^™ Pointer (ponteiro SpotLite^™) acenderão e a campainha soará.

Em casos de montantes mais profundos (paredes mais espessas), quando o centro do montante for localizado, apenas uma ou duas barras serão exibidas no Indicador de Força do Sinal e apenas alguns segmentos das barras de Indicação do Alvo acenderão. Se você ainda não conseguir localizar um montante, tente a próxima etapa.

Observação: a ferramenta pode detectar outros objetos atrás da parede, como tubos e conduítes. Consulte Dicas de Operação para obter maneiras de confirmar se você encontrou um montante.

DIFICULDADE EM LOCALIZAR UM MONTANTE? TENTE O MODO DEEPSCAN™

Se você tiver dificuldade em localizar um montante após seguir a Seção 4, pode ser que o montante seja profundo (as paredes são espessas). Com a unidade ainda colocada plana contra a parede e ligada, solte e pressione rapidamente (em um segundo) o botão Power (ligar). A indicação do modo StudScan será desligada e a indicação do modo DeepScan^™ será ligada, indicando que a ferramenta entrou no modo DeepScan^™. O centro de um montante muito profundo será indicado por alguns segmentos das barras de Indicação do Alvo acendendo.

MARCANDO O CENTRO DO MONTANTE

Depois que um objeto for localizado, marque o local onde o SpotLite^™ Pointer (ponteiro SpotLite^™) acende. Este é o centro do montante.

DETECÇÃO WIREWARNING™

A detecção WireWarning^™ da Zircon funciona continuamente. Quando a tensão CA energizada é detectada, o indicador AC WireWarning^™ aparecerá no display. Se a digitalização começar sobre um fio CA energizado, o indicador AC WireWarning^™ piscará continuamente. Tenha extremo cuidado nessas circunstâncias ou sempre que a CA energizada estiver presente.

Os localizadores de campo elétrico podem não detectar fios CA energizados se os fios estiverem a mais de 51 mm da superfície digitalizada, em concreto, envoltos em conduíte, presentes atrás de uma parede de cisalhamento de compensado ou revestimento de parede metálico, ou se houver umidade no ambiente ou na superfície digitalizada.

NÃO PRESUMA QUE NÃO HÁ FIOS ELÉTRICOS ENERGIZADOS NA PAREDE. NÃO TOME ATITUDES QUE POSSAM SER PERIGOSAS SE A PAREDE CONTIVER UM FIO ELÉTRICO ENERGIZADO. SEMPRE DESLIGUE A ENERGIA ELÉTRICA, O GÁS E O ABASTECIMENTO DE ÁGUA ANTES DE PENETRAR EM UMA SUPERFÍCIE. A NÃO OBSERVAÇÃO DESTAS INSTRUÇÕES PODE RESULTAR EM CHOQUE ELÉTRICO, INCÊNDIO E/OU LESÕES GRAVES OU DANOS MATERIAIS.

Sempre desligue a energia ao trabalhar perto de fios elétricos.

DICAS ÚTEIS

(Veja também Dicas de Operação)
