Zircon StudSensor HD70 - OneStep Merkez Bulan Çıtçıt Bulucu Kılavuzu

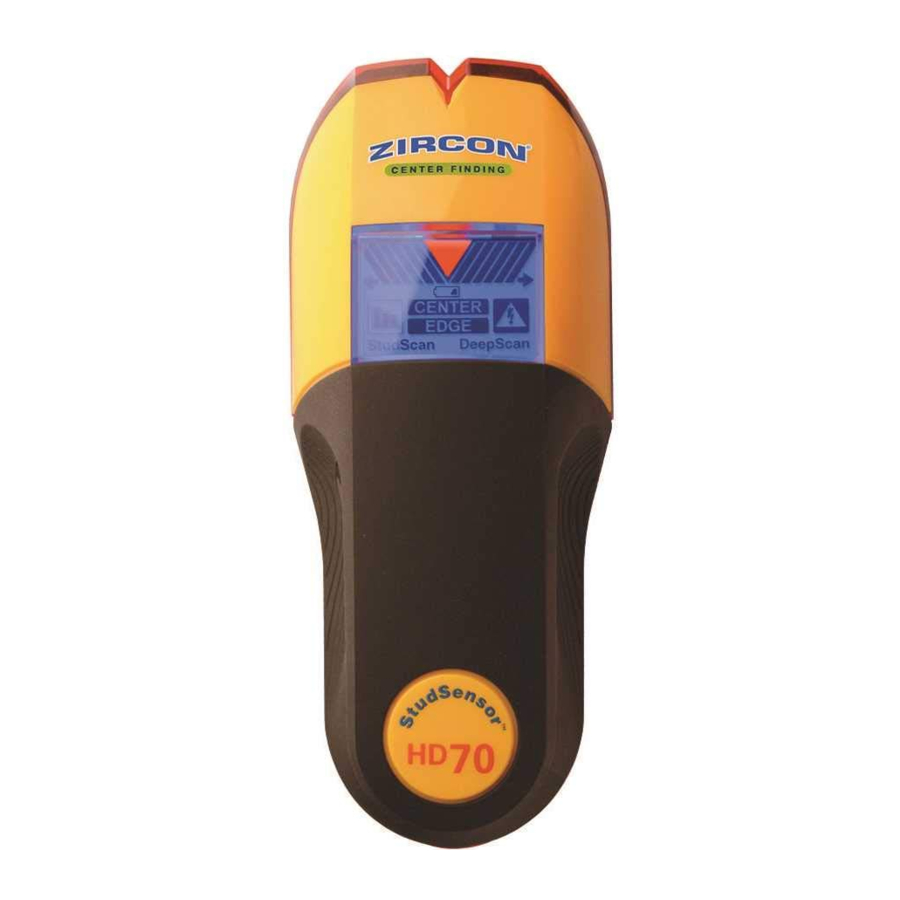

Zircon StudSensor^™ HD70 OneStep^™, duvarlardaki, zeminlerdeki ve tavanlardaki ahşap ve metal çıtçıtların ve kirişlerin hem merkezini hem de kenarlarını tek adımda algılar. Mavi arkadan aydınlatmalı bir ekran, Hedef Spot Işığı ve patentli SpotLite^™ İşaretçisi bulunur. WireWarning^™ algılama özelliği ayrıca canlı AC kablolarını otomatik olarak algılar ve sizi uyarır.

PİLİN TAKILMASI

Aletin altındaki pil kapağı tırnağını itin ve kapağı açın. Yeni bir 9V pil takın, pozitif (+) ve negatif (-) terminallerini arkada yazılı simgelerle eşleştirin. Pili yerine oturtun ve kapağı kapatın.

Düşük Pil Göstergesi: Düşük Pil Göstergesi simgesi, pil seviyesi düşmeye başladığında görüntülenir. Alet hala çalışmaya devam edecek olsa da, pilin yakında değiştirilmesi gerekecektir. Pil simgesi yanıp sönmeye başladığında ve ekranda görüntülenen tek simge olduğunda, pil seviyesi çok düşüktür ve aleti düzgün şekilde çalıştırmak için yeterli değildir. Hemen yepyeni bir 9V pil ile değiştirin.

ÇALIŞTIRMA İPUÇLARI

Optimum tarama sonuçları için, StudSensor^™ HD70'i düzgün şekilde tutmak ve tarama yaparken yavaşça hareket ettirmek önemlidir. Aşağıdaki ipuçları daha doğru tarama sonuçları sağlayacaktır:

• Sapı bir tarafında başparmağınız ve diğer tarafında parmaklarınız olacak şekilde tutun. Parmak uçlarınızın aletin üzerinde durduğundan ve taranan yüzeye veya aletin tarama kafasına dokunmadığından emin olun.
• Aleti düz yukarı ve aşağı, çıtçıtlarla paralel tutun ve aleti döndürmeyin.

• Aleti duvara düz tutun ve taranan yüzeyde yavaşça kaydırırken aleti sallamayın veya eğmeyin.
• Diğer elinizi veya vücudunuzun herhangi bir bölümünü taranan yüzeye koymaktan kaçının. Bu, aletin performansını etkileyecektir.
• Düzensiz tarama sonuçları alıyorsanız, bunun nedeni nem, duvar boşluğundaki veya alçıpandaki nem veya henüz tam olarak kurumamış yakın zamanda uygulanmış boya veya duvar kağıdı olabilir. Nem her zaman görünür olmasa da, aletin sensörlerini etkileyecektir. Lütfen duvarın kuruması için birkaç gün bekleyin.
• Elektrik kablolarının veya boruların duvar yüzeyine yakınlığına bağlı olarak, tarayıcı bunları çıtçıtlarla aynı şekilde algılayabilir. Bu öğeleri içerebilecek duvarlara, zeminlere ve tavanlara çivi çakarken, keserken veya delerken her zaman dikkatli olunmalıdır.
• Sürprizlerden kaçınmak için, çıtçıtların veya kirişlerin normalde 41 veya 61 cm aralıklarla yerleştirildiğini ve 38 mm genişliğinde olduğunu unutmayın. Daha yakın veya farklı bir genişlikte olan herhangi bir şey çıtçıt, kiriş veya yangın kesici olmayabilir.

FARKLI YÜZEYLERİN TARANMASI

Yeni boyanmış duvarlar: Uygulamadan sonra kuruması bir hafta veya daha uzun sürebilir.

Duvar kağıdı: StudSensor^™ HD70, malzemeler metalik folyo değilse, metalik lifler içermiyorsa veya uygulamadan sonra hala ıslak değilse, duvar kağıdı veya kumaşla kaplı duvarlarda normal şekilde çalışır. Duvar kağıdının uygulamadan sonra birkaç hafta kuruması gerekebilir.

Son derece dokulu duvarlar veya akustik tavanlar: Düzensiz bir yüzeye sahip bir tavanı veya duvarı tararken, taranacak yüzeye ince karton yerleştirin ve kartonun üzerinden tarayın. Karton yerinde olacak şekilde DeepScan^™ modunda kalibre edin.

Ahşap döşeme, alt döşeme veya kontrplak kaplama üzerine alçıpan: DeepScan^™ modunu kullanın ve aleti yavaşça hareket ettirin. Alet kalın yüzeyler aracılığıyla bir çıtçıt bulduğunda Sinyal Gücü Göstergesi yalnızca 1 veya 2 çubuk görüntüleyebilir.

Çıta ve sıva: Sıva kalınlığındaki düzensizlikler nedeniyle, bu aletin çıta ve sıva üzerinde kullanılması önerilmez.

StudSensor^™ HD70, beton, halı veya dolgu yoluyla çıtçıtları ve kirişleri tarayamaz.

StudScan modunda, StudSensor^™ HD70 cam, seramik karo ve folyo gibi yoğun malzemelerden tarama yapamaz.

Not: Algılama derinliği ve doğruluğu, nem, malzeme içeriği, duvar dokusu ve boya nedeniyle değişebilir.

Yalnızca iç mekanda kullanım içindir.

Taranan yüzeyin arkasındaki öğeleri bulmak için yalnızca dedektöre güvenmeyin. Yüzeye nüfuz etmeden önce öğeleri bulmaya yardımcı olmak için diğer bilgi kaynaklarını kullanın. Bu ek kaynaklar arasında inşaat planları, boruların ve kabloların duvarlara görünen giriş noktaları (örneğin bir bodrum katında) ve standart 41 ve 61 cm'lik çıtçıt aralığı uygulamaları bulunur.

ALETİN AÇILMASI/KALİBRE EDİLMESİ

StudSensor^™ HD70'i duvara düz bir şekilde yerleştirin, ardından Güç düğmesini basılı tutun. LCD aydınlanacak ve kalibrasyon tamamlanana kadar tüm simgeleri görüntüleyecektir. Kalibrasyon tamamlandıktan sonra, SpotLite^™ İşaretçisi ve buzzer kısa bir süre etkinleşecek ve alet sürekli ölçümler yapmaya başlayacaktır.

Not: Tarayıcıyı hareket ettirmeden önce kalibrasyonun tamamlanmasını (1-2 saniye) beklemek önemlidir.

ACT^™ (Otomatik Düzeltme Teknolojisi): Tarama sırasında, alet gerektiğinde kendisini geçici olarak yeniden kalibre edecektir. Bu yeniden kalibrasyon genellikle şeffaftır ve herhangi bir belirti verilmez. Bir ok simgesi yanarsa, alet bir çıtçıtın yakınında veya üzerinde kalibre edilmiş ve ardından uzaklaşmıştır. Ok, kaçırılan çıtçıtın yönünü gösterir.

ÇITÇIT BULMA

Her zaman tarayıcıyı duvara düz bir şekilde yerleştirerek başlayın, ardından Güç düğmesine basın. Aleti hareket ettirmeden önce kalibrasyonun tamamlandığını doğrulamak için bip sesini bekleyin.

Aleti yüzeyde yavaşça kaydırın. EDGE (KENAR) göstergesi yanacak ve çıtçıt kenarının konumunu gösterecektir.

Aleti kaydırmaya devam edin. Çıtçıtın merkezi Sinyal Gücü Göstergesinde üç çubukla bulunduğunda, Hedef Gösterge çubuklarının bazı bölümleri, CENTER (MERKEZ) göstergesi ve SpotLite^™ İşaretçisi yanacak ve buzzer çalacaktır.

Daha derin çıtçıtlar (daha kalın duvarlar) durumunda, çıtçıtın merkezi bulunduğunda Sinyal Gücü Göstergesinde yalnızca bir veya iki çubuk görünecek ve Hedef Gösterge çubuklarının yalnızca bazı bölümleri yanacaktır. Hala bir çıtçıt bulamıyorsanız, bir sonraki adımı deneyin.

Not: Alet, duvarın arkasındaki borular ve boru tesisatı gibi diğer nesneleri algılayabilir. Bir çıtçıt bulduğunuzu doğrulamak için Çalıştırma İpuçları bölümüne bakın.

ÇITÇIT BULMAKTA ZORLANIYOR MUSUNUZ? DEEPSCAN™ MODUNU DENEYİN

Bölüm 4'ü izledikten sonra bir çıtçıt bulmakta zorlanıyorsanız, çıtçıt derin olabilir (duvarlar kalındır). Ünite hala duvara düz bir şekilde yerleştirilmiş ve açıkken, Güç düğmesini hızlıca (bir saniye içinde) bırakın ve tekrar basın. StudScan modu göstergesi kapanacak ve DeepScan^™ modu göstergesi açılacak ve aletin DeepScan^™ moduna girdiğini gösterecektir. Çok derin bir çıtçıtın merkezi, Hedef Gösterge çubuklarının bazı bölümlerinin yanmasıyla gösterilecektir.

ÇITÇITIN MERKEZİNİN İŞARETLENMESİ

Bir nesne bulunduktan sonra, SpotLite^™ İşaretçisinin yandığı konumu işaretleyin. Bu, çıtçıtın merkezidir.

WIREWARNING™ ALGILAMA

Zircon'un WireWarning^™ algılama özelliği sürekli çalışır. Canlı AC voltajı algılandığında, AC WireWarning^™ göstergesi ekranda görünecektir. Tarama canlı bir AC kablosu üzerinde başlarsa, AC WireWarning^™ göstergesi sürekli yanıp sönecektir. Bu durumlarda veya canlı AC bulunduğunda son derece dikkatli olun.

Elektrik alanı konumlandırıcıları, kablolar taranan yüzeyden 51 mm'den daha uzaktaysa, beton içindeyse, boru içinde kaplıysa, kontrplak bir kayma duvarının veya metalik bir duvar kaplamasının arkasında bulunuyorsa veya ortamda veya taranan yüzeyde nem varsa canlı AC kablolarını algılamayabilir.

DUVARDA CANLI ELEKTRİK KABLOLARI OLMADIĞINI VARSAYMAYIN. DUVARDA CANLI BİR ELEKTRİK KABLOSU VARSA TEHLİKELİ OLABİLECEK EYLEMLERDE BULUNMAYIN. BİR YÜZEYE NÜFUZ ETMEDEN ÖNCE DAİMA ELEKTRİK GÜCÜNÜ, GAZ VE SU KAYNAKLARINI KAPATIN. BU TALİMATLARA UYULMAMASI ELEKTRİK ÇARPMASINA, YANGINA VE/VEYA CİDDİ YARALANMAYA VEYA MADDİ HASARA NEDEN OLABİLİR.

Elektrik kablolarının yakınında çalışırken daima gücü kapatın.

YARDIMCI İPUÇLARI

(Ayrıca Çalıştırma İpuçlarına bakın)
