Zircon StudSensor HD70 - Priročnik za iskalnik tramov OneStep Centre-Finding

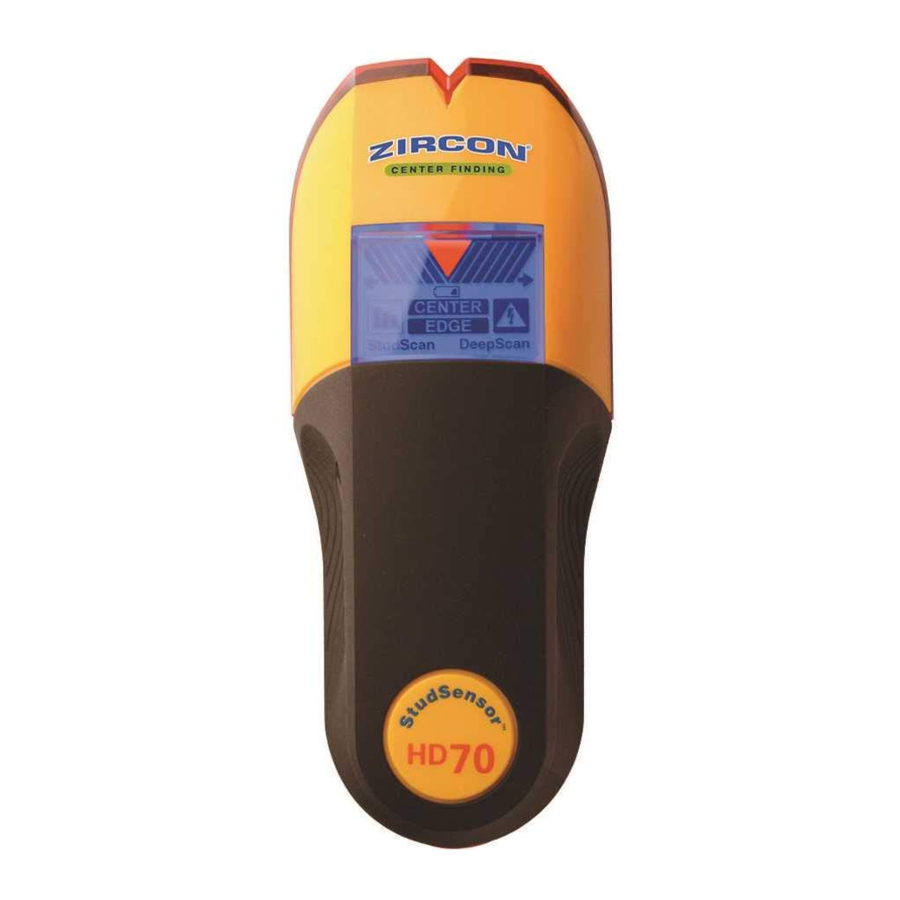

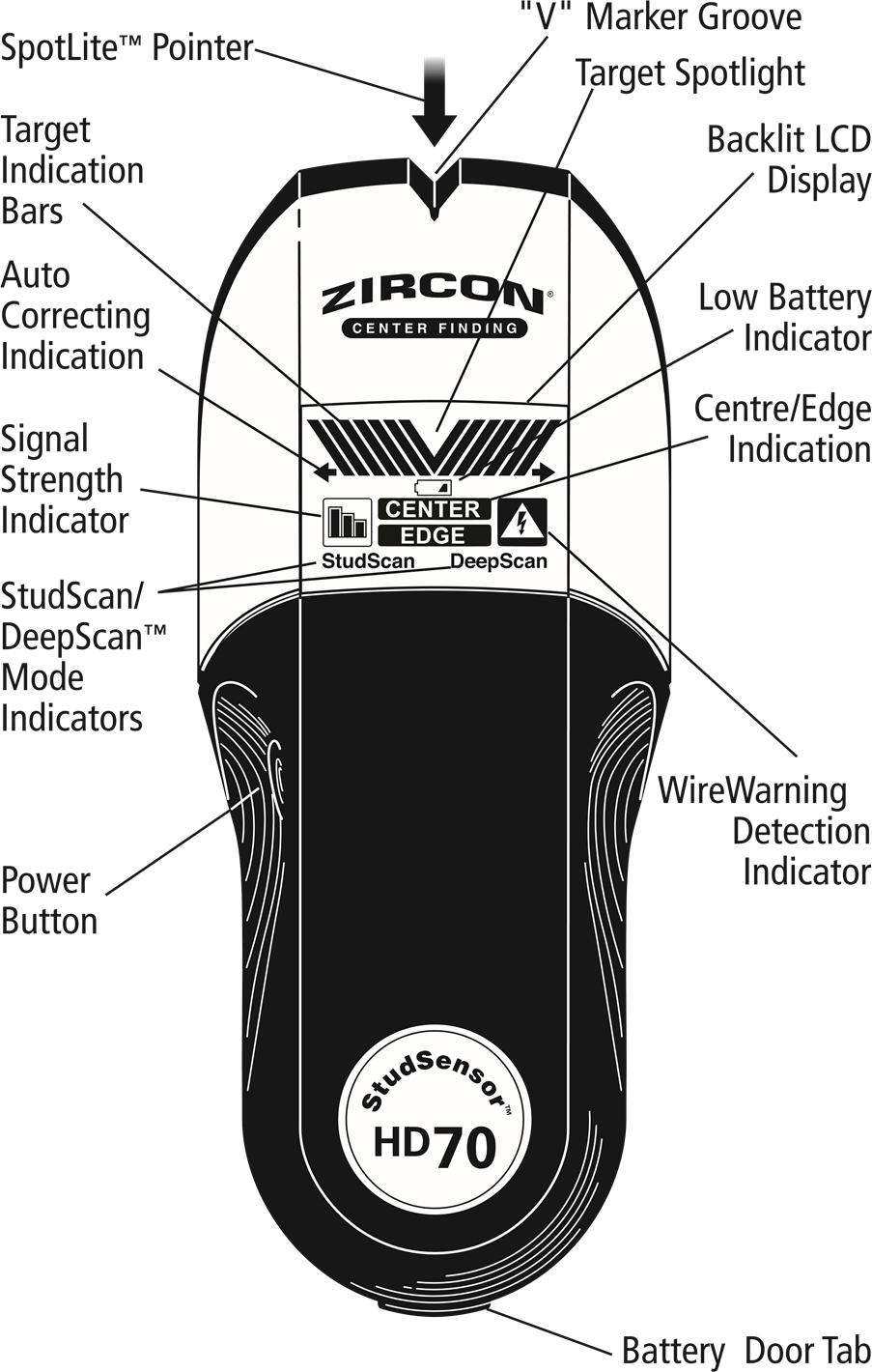

Zircon StudSensor^™ HD70 OneStep^™ zazna tako središče kot robove lesenih in kovinskih tramov in nosilcev v stenah, tleh in stropih v enem koraku. Ima modro osvetljen zaslon, Target Spotlight in patentiran SpotLite^™ Pointer. Zaznavanje WireWarning^™ samodejno zazna in vas opozori na električne žice pod napetostjo.

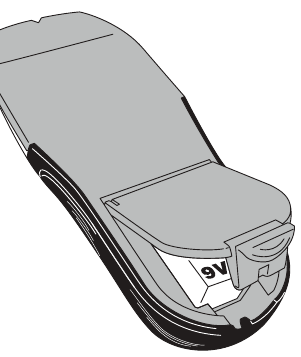

NAMESTITEV BATERIJE

Pritisnite jeziček vrat baterije na dnu orodja in odprite vrata. Vstavite novo 9V baterijo, pri čemer se pozitivni (+) in negativni (-) priključek ujemata z ikonama, natisnjenima na zadnji strani. Baterijo zaskočite na svoje mesto in namestite vrata.

Indikator prazne baterije: Ikona indikatorja prazne baterije se prikaže, ko je raven baterije nizka. Medtem ko bo orodje še vedno delovalo, bo treba baterijo kmalu zamenjati. Ko ikona baterije začne utripati in je edina ikona, prikazana na zaslonu, je raven baterije prenizka in ne zadostuje za napajanje orodja za pravilno delovanje. Takoj jo zamenjajte z novo 9V baterijo.

NASVETI ZA UPORABO

Za optimalne rezultate skeniranja je pomembno, da pravilno držite StudSensor^™ HD70 in se med skeniranjem premikate počasi. Naslednji nasveti bodo zagotovili natančnejše rezultate skeniranja:

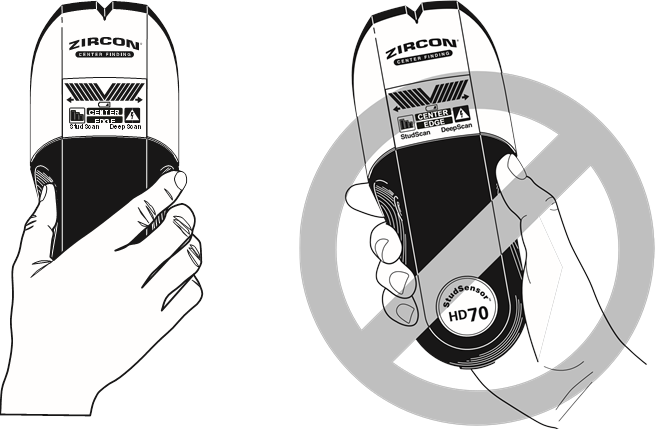

• Primite ročaj s palcem na eni strani in prsti na drugi strani. Prepričajte se, da se konice prstov dotikajo orodja in se ne dotikajo površine, ki jo skenirate, ali glave za skeniranje orodja.
• Orodje držite naravnost navzgor in navzdol, vzporedno s tramovi, in ga ne vrtite.

• Orodje držite ravno ob steno in ga ne zibajte ali nagibajte, ko ga počasi premikate po površini, ki jo skenirate.
• Izogibajte se polaganju druge roke ali katerega koli drugega dela telesa na površino, ki jo skenirate. To bo motilo delovanje orodja.
• Če prejemate napačne rezultate skeniranja, je to lahko posledica vlažnosti, vlage v stenski votlini ali suhomontažnih ploščah ali nedavno nanesene barve ali tapet, ki se niso popolnoma posušile. Čeprav vlaga morda ni vedno vidna, bo motila senzorje orodja. Počakajte nekaj dni, da se stena posuši.
• Glede na bližino električnih napeljav ali cevi površini stene jih lahko skener zazna na enak način kot tramove. Pri zabijanju žebljev, rezanju ali vrtanju v stene, tla in strope, ki lahko vsebujejo te predmete, je treba vedno biti previden.
• Da bi se izognili presenečenjem, ne pozabite, da so tramovi ali nosilci običajno razmaknjeni 41 ali 61 cm narazen in so široki 38 mm. Vse, kar je bližje skupaj ali drugačne širine, morda ni tram, nosilec ali požarna pregrada.

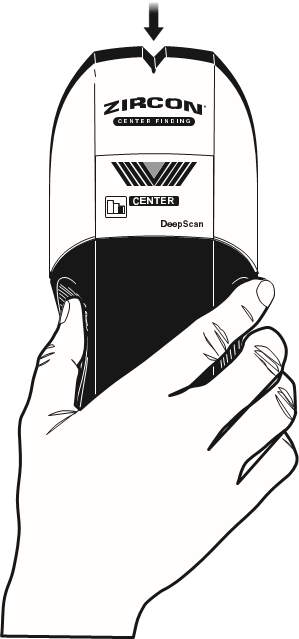

SKENIRANJE RAZLIČNIH POVRŠIN

Sveže pobarvane stene: Po nanosu lahko traja en teden ali več, da se posušijo.

Tapete: StudSensor^™ HD70 deluje normalno na stenah, prekritih s tapetami ali tkanino, razen če so materiali kovinska folija, vsebujejo kovinska vlakna ali so še vedno mokri po nanosu. Tapete se bodo morda morale sušiti več tednov po nanosu.

Izjemno teksturirane stene ali akustični stropi: Pri skeniranju stropa ali stene z neravno površino položite tanko kartonsko ploščo na površino, ki jo želite skenirati, in skenirajte čez karton. Umerite s kartonom na mestu v načinu DeepScan^™.

Lesena tla, podložna tla ali mavčne plošče nad vezanimi ploščami: Uporabite način DeepScan^™ in premikajte orodje počasi. Indikator moči signala lahko prikaže samo 1 ali 2 črtici, ko orodje najde tram skozi debele površine.

Letve in omet: Zaradi nepravilnosti v debelini ometa se tega orodja ne priporoča za uporabo na letvah in ometu.

StudSensor^™ HD70 ne more skenirati tramov in nosilcev skozi beton, preproge ali podloge.

V načinu StudScan StudSensor^™ HD70 NE bo mogel skenirati skozi goste materiale, kot so steklo, keramične ploščice in folija.

Opomba: Globina zaznavanja in natančnost se lahko razlikujeta zaradi vlage, vsebnosti materialov, teksture stene in barve.

Samo za notranjo uporabo.

Ne zanašajte se izključno na detektor za lociranje predmetov za skenirano površino. Uporabite druge vire informacij, ki vam bodo pomagali locirati predmete, preden prodrete v površino. Takšni dodatni viri vključujejo gradbene načrte, vidne vstopne točke cevi in napeljav v stene, na primer v kleti, in v standardnih praksah razmika tramov 41 in 61 cm.

VKLOP/UMERJANJE ORODJA

Položite StudSensor^™ HD70 ravno ob steno, nato pritisnite in držite gumb za vklop (Power button). LCD zaslon se bo osvetlil in prikazal vse ikone, dokler se umerjanje ne zaključi. Po zaključku umerjanja se bosta za trenutek aktivirala SpotLite^™ Pointer in brenčalo, orodje pa bo začelo neprekinjene meritve.

Opomba: Pomembno je, da počakate, da se umerjanje zaključi (1–2 sekundi), preden premaknete skener.

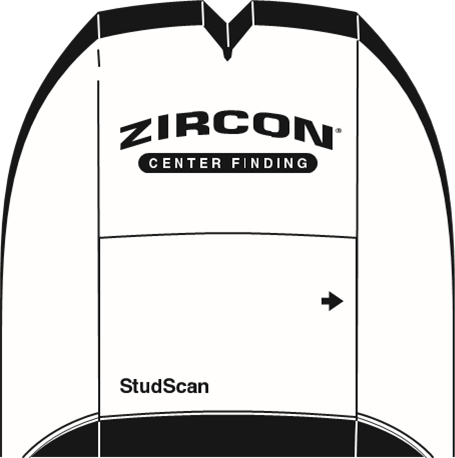

ACT^™ (Tehnologija samodejnega popravljanja): Med skeniranjem se bo orodje po potrebi začasno ponovno umerilo. Ta ponovna umeritev je običajno pregledna in ni nobene indikacije. Če se prižge ikona puščice, je bilo orodje umerjeno blizu ali nad tramom in se nato premaknilo stran. Puščica označuje smer zamujenega trama.

ISKANJE TRAMA

Vedno začnite s skenerjem, položenim ravno ob steno, nato pritisnite gumb za vklop (Power button). Počakajte na pisk, ki potrjuje, da je umerjanje končano, preden premaknete orodje.

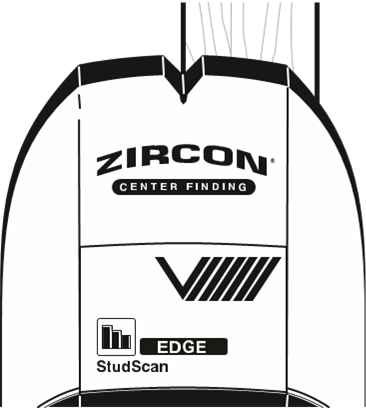

Počasi premikajte orodje po površini. Indikacija EDGE (rob) se bo prižgala in označevala lokacijo roba trama.

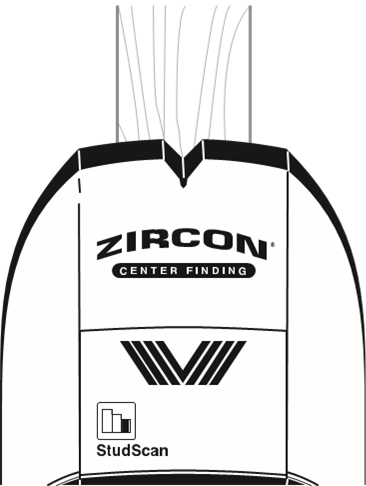

Nadaljujte s premikanjem orodja. Ko se središče trama nahaja s tremi črticami na indikatorju moči signala, se bodo prižgali nekateri segmenti vrstic indikacije cilja, indikacija CENTER (središče) in SpotLite^™ Pointer, zaslišalo pa se bo tudi brenčalo.

V primerih globljih tramov (debelejše stene), ko se središče trama nahaja, se bosta na indikatorju moči signala prikazali samo ena ali dve črtici in prižgali se bodo samo nekateri segmenti vrstic indikacije cilja. Če še vedno ne morete najti trama, poskusite z naslednjim korakom.

Opomba: Orodje lahko zazna druge predmete za steno, kot so cevi in ​​vodniki. Glejte Nasveti za uporabo za načine, kako potrditi, da ste našli tram.

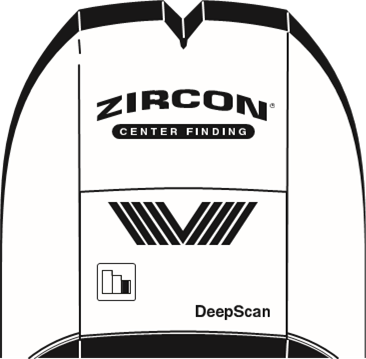

TEŽAVE PRI LOCIRANJU TRAMA? POSKUSITE NAČIN DEEPSCAN™

Če imate težave pri lociranju trama po upoštevanju 4. poglavja, je morda tram globok (stene so debele). Medtem ko je enota še vedno položena ravno ob steno in vklopljena, hitro (v eni sekundi) spustite in ponovno pritisnite gumb za vklop (Power button). Indikacija načina StudScan se bo izklopila in indikacija načina DeepScan^™ se bo vklopila, kar pomeni, da je orodje vstopilo v način DeepScan^™. Središče zelo globokega trama bo označeno z nekaterimi segmenti prižganih vrstic indikacije cilja.

OZNAČEVANJE SREDIŠČA TRAMA

Ko je predmet lociran, označite mesto, kjer sveti SpotLite^™ Pointer. To je središče trama.

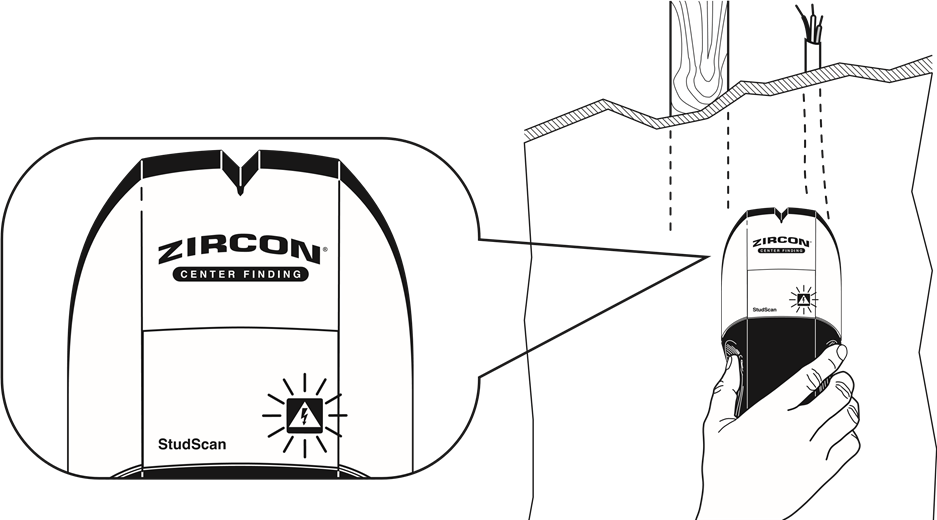

ZAZNAVANJE WIREWARNING™

Zaznavanje WireWarning^™ podjetja Zircon deluje neprekinjeno. Ko je zaznana napetost izmeničnega toka (AC), se bo na zaslonu prikazal indikator AC WireWarning^™. Če se skeniranje začne nad žico pod napetostjo, bo indikator AC WireWarning^™ neprekinjeno utripal. V teh okoliščinah ali kadar koli je prisotna napetost izmeničnega toka (AC), bodite izjemno previdni.

Lokatorji električnega polja morda ne bodo zaznali žic pod napetostjo, če so žice oddaljene več kot 51 mm od skenirane površine, v betonu, zaprte v vodniku, prisotne za steno iz vezane plošče ali kovinsko stensko oblogo ali če je v okolju ali skenirani površini prisotna vlaga.

NE PREDPOSTAVLJAJTE, DA V STENI NI ŽIC POD NAPETOSTJO. NE IZVAJAJTE DEJANJ, KI BI BILA LAHKO NEVARNA, ČE STENA VSEBUJE ŽICO POD NAPETOSTJO. VEDNO IZKLOPITE ELEKTRIČNO NAPAJANJE, PLIN IN VODO PREDEN PRODRETE V POVRŠINO. NEUPOŠTEVANJE TEH NAVODIL LAHKO POVZROČI ELEKTRIČNI UDAR, POŽAR IN/ALI RESNE POŠKODBE ALI MATERIALNO ŠKODO.

Vedno izklopite napajanje, ko delate v bližini električnih žic.

KORISTNI NAMIGI

(Glejte tudi Nasveti za uporabo)
