UVOD

Pregled

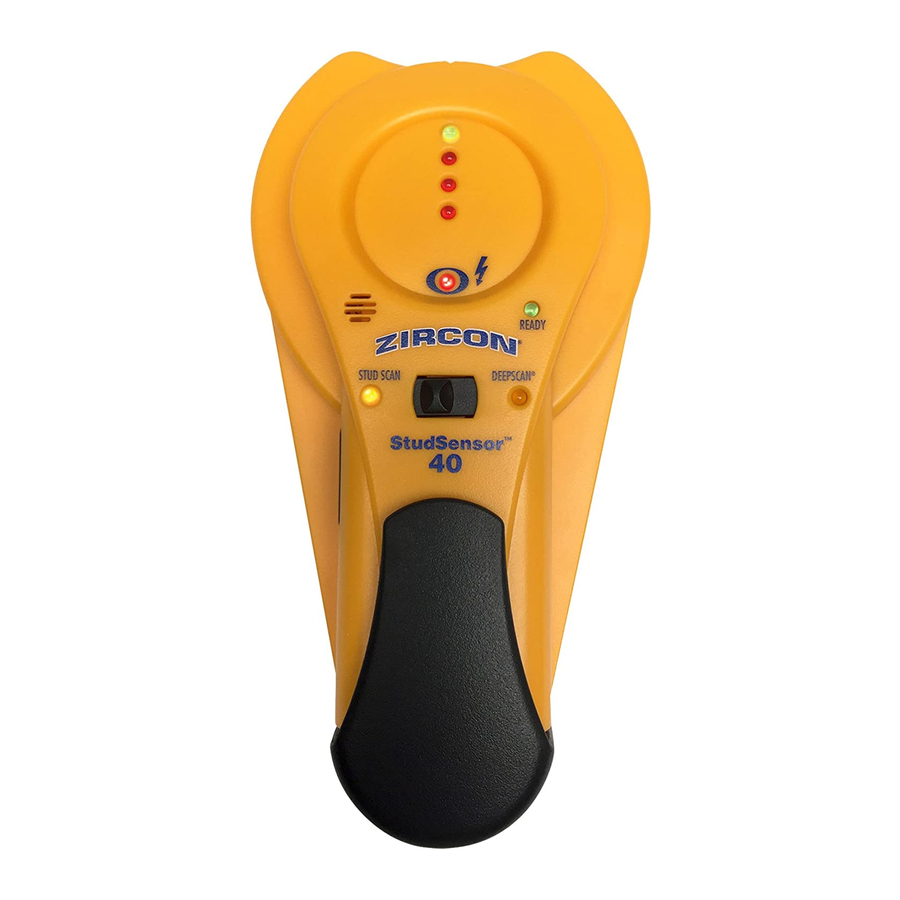

Naprava StudSensor^™ 40 ima dva načina skeniranja:

STUD SCAN (iskanje nosilcev): Poišče robove lesenih in kovinskih nosilcev do globine ³⁄₄ in. (19 mm)
DEEPSCAN^®: Poišče robove lesenih in kovinskih nosilcev do globine 1¹⁄₂ in. (38 mm)

Zaznavanje WireWarning^® samodejno zazna in opozori uporabnika na žice pod napetostjo v načinih STUD SCAN (iskanje nosilcev) in DEEPSCAN^®. Ko je zaznana napetost AC, se prižge lučka za zaznavanje AC WireWarning^®.

Opomba: Ta izdelek je namenjen samo za uporabo z optimalnim območjem napetosti 110–127 V.

NAMESTITEV BATERIJE

OPOMBA: NE ODKRAJAJTE ALI ODSTRANJUJTE VIJAKA NA ZADNJI STRANI ENOTE.

Stisnite stranice sponke, da jo lažje sprostite.

Potisnite novo 9V alkalno baterijo v prostor, s stranjo s priključki najprej, pri čemer se (+) in (–) priključki baterije ujemajo s tistimi na ohišju.

Namestite sponko nazaj.

NASVETI ZA UPORABO

Za optimalne rezultate skeniranja:

Orodje držite naravnost navpično, vzporedno z nosilci, in ga ne vrtite.
Orodje držite ravno ob steno in ga ne nagibajte ali močno pritiskajte, ko ga počasi premikate po površini, ki jo skenirate.
Izogibajte se polaganju druge roke ali katerega koli drugega dela telesa na površino, ki jo skenirate.
Glede na bližino električnih napeljav ali cevi površini stene jih lahko skener zazna na enak način kot nosilce. Pri zabijanju žebljev, rezanju ali vrtanju v stene, tla in stropove, ki lahko vsebujejo te elemente, je treba vedno biti previden.
Da bi se izognili presenečenjem, ne pozabite, da so nosilci ali tramovi običajno nameščeni na razdalji 16 in. (41 cm) ali 24 in. (61 cm) in so široki 1¹⁄ ₂ in. (38 mm). Vse, kar je bližje skupaj ali ima drugačno širino, morda ni nosilec, tram ali požarna pregrada.
Če prejemate neobičajne rezultate skeniranja, je to lahko posledica vlažnosti, vlage v stenski votlini ali suhomontažni plošči ali nedavno nanesene barve ali tapete, ki se še niso popolnoma posušile. Čeprav vlaga morda ni vedno vidna, bo motila senzorje orodja. Počakajte nekaj dni, da se stena posuši.

Ne zanašajte se izključno na detektor za iskanje predmetov za skenirano površino. Uporabite druge vire informacij, ki vam bodo pomagali pri iskanju predmetov, preden prodrete v površino. Takšni dodatni viri vključujejo gradbene načrte, vidne vstopne točke cevi in napeljav v stene, na primer v kleti, ter standardne razdalje med nosilci 16 in 24 in. (41 in 61 cm).

Vedno izklopite elektriko, ko delate v bližini električnih napeljav.

DELO Z RAZLIČNIMI MATERIALI
StudSensor™ 40 je namenjen samo za uporabo na suhih notranjih stenah. StudSensor™ 40 lahko učinkovito skenira skozi večino ploščatih materialov, vključno z:

Gola lesena tla (v načinu DEEPSCAN^®)
Linolej na leseni podlagi
Gips kartonske plošče nad vezano ploščo
Stene s tapetami (če so suhe)
Teksturirani stropi, če so enakomerne debeline (na strop položite tanek kos kartona in skenirajte čez njega, da preprečite poškodbe teksture)

StudSensor™ 40 ni zasnovan za skeniranje materialov, kot so:

Keramične talne ploščice
Preproge in podloge
Tapete s kovinskimi vlakni
Sveže pobarvane stene, ki so še vlažne (lahko traja en teden ali več, da se posušijo po nanosu)
Stene iz letvic in ometa
Izolacijske plošče, prekrite s folijo
Steklo ali kateri koli drug gost material
Beton

Opomba: Globina zaznavanja in natančnost se lahko razlikujeta zaradi vlage, vsebnosti materialov, teksture stene in barve.

IZBIRA NAČINA

Premaknite izbirno stikalo v želeni način:
STUD SCAN (iskanje nosilcev) za iskanje lesenih ali kovinskih nosilcev ali DEEPSCAN^® za iskanje nosilcev za stenami, debelejšimi od ³⁄₄ in. (19 mm).
Orodje bo ostalo izklopljeno, če gumb za vklop ni pritisnjen.

ISKANJE NOSILCA

Vedno skenirajte nosilce z orodjem, ki je položeno ravno ob steno. Premaknite stikalo za način v STUD SCAN (iskanje nosilcev), položite orodje ravno ob steno, nato pritisnite in držite gumb za vklop (Power Button). Počakajte, da se oglasi pisk, ki potrjuje, da je bila kalibracija končana, preden premaknete orodje.

Še naprej držite gumb za vklop (Power Button), nato počasi premikajte enoto vodoravno po steni, levo ali desno. Ko se začnete približevati nosilcu, se bodo začeli prižigati rdeči segmenti LED.

Ko se prvič prižge zgornja zelena LED, zasveti žarek SpotLite^® in zasliši se neprekinjen ton, ste našli rob nosilca. Označite to mesto.

Ne spustite gumba za vklop (Power Button) in nadaljujte s skeniranjem onkraj označenega mesta, dokler se nekateri segmenti LED ne ugasnejo. Premaknite enoto v nasprotni smeri, da poiščete drugi rob nosilca.

Označite to drugo mesto. Sredina nosilca je na sredini med obema oznakama.

ZAZNAVANJE WIREWARNING^®

Zaznavanje WireWarning^® deluje neprekinjeno v načinih STUD SCAN (iskanje nosilcev) in DEEPSCAN^®. Ko je zaznana napetost AC, se prižge lučka WireWarning^®. Če se skeniranje začne nad žico pod napetostjo AC, bo indikator WireWarning^® neprekinjeno utripal. V teh okoliščinah ali kadar koli je prisotna napetost AC, bodite izjemno previdni.

Lokatorji električnega polja morda ne bodo zaznali žic pod napetostjo AC, če so žice oddaljene več kot 2 in. (51 mm) od skenirane površine v betonu, nameščene v cevi, prisotne za steno iz vezane plošče ali kovinske stenske obloge ali če je v okolju ali na skenirani površini prisotna vlaga.

NE PREDPOSTAVLJAJTE, DA V STENI NI ŽIC POD NAPETOSTJO. NE IZVAJAJTE DEJANJ, KI BI LAHKO BILA NEVARNA, ČE STENA VSEBUJE ŽICO POD NAPETOSTJO. PREDEN PRODRETE V POVRŠINO, VEDNO IZKLOPITE ELEKTRIČNO NAPAJANJE, PLIN IN VODO. NEUPOŠTEVANJE TEH NAVODIL LAHKO POVZROČI ELEKTRIČNI UDAR, POŽAR IN/ALI RESNE POŠKODBE ALI MATERIALNO ŠKODO.

Vedno izklopite elektriko, ko delate v bližini električnih napeljav.

KORISTNI NAMIGI

Situacija	Verjetni vzroki	Rešitve
Ni indikacij.	Na tem območju ni nosilcev. V orodju ni baterije ali pa je prazna.	Premaknite orodje za nekaj centimetrov (12–13 cm) levo ali desno in začnite znova. Zamenjajte z novo 9V alkalno baterijo.
Luči začnejo utripati in enota začne piskati.	Skeniranje se je začelo na gostem delu stene ali nad nosilcem. Enota ni ravna ob steno. Enota je bila med skeniranjem nagnjena ali dvignjena. (Vsi ti dejavniki vplivajo na pravilno kalibracijo.) Skenirana površina je pregosta ali prevlažna, da bi enota delovala.	Izklopite orodje, ga premaknite za nekaj centimetrov (5–8 cm), pritisnite gumb za vklop (Power Button) in začnite znova. Na grobih površinah položite tanek kos kartona na steno in skenirajte čez njega, da lažje gladko premikate enoto. Med kalibracijo in skeniranjem držite roko vsaj 6 in. (15 cm) stran od enote. Držite enoto s palcem in kazalcem največ do ročajev. Pazite, da po kalibraciji ne premikate prstov. Orodje vedno držite vzporedno z nosilcem in ga premikajte pravokotno na nosilec, ki ga poskušate locirati. Če orodje uporabljate na steni, ki je bila nedavno zalepljena, pobarvana ali prekrita s tapetami, počakajte, da se posuši, in poskusite znova.
Ne morem zaznati nosilcev v načinu STUD SCAN (iskanje nosilcev). Zgornja zelena LED se ne prižge ali utripa v načinu STUD SCAN (iskanje nosilcev).	Stena je posebej debela ali gosta.	Preklopite v način DEEPSCAN^®, da poiščete nosilec. Najvišjo doseženo LED interpretirajte kot rob nosilca.
Indikator READY (pripravljen) se prižge, vendar, ko skeniram, orodje ne naredi nič drugega.	Orodje morda ni ravno ob steno. Če je v načinu DEEPSCAN^® (DEEPSCAN^® sveti), ste morda kalibrirali nad nosilcem.	Držite orodje tako, da se dva trakova Velcro^® na zadnji strani dotikata stene. Ponovno umerite orodje na drugem mestu in ponovno skenirajte območje.
Delam v načinu DEEPSCAN^® in ne morem zaznati nosilcev.	Morda ste kalibrirali nad nosilcem. (Stanje napake je onemogočeno v načinu DEEPSCAN^®, ker je dvakrat bolj občutljiv kot STUD SCAN (iskanje nosilcev).) Morda držite orodje kot daljinski upravljalnik za televizor in ga usmerjate v steno.	Premaknite orodje za nekaj centimetrov (5–8 cm) in ga ponovno umerite. Držite orodje tako, da se dva trakova Velcro^® na zadnji strani dotikata stene.
Zazna druge predmete poleg nosilcev.	Električna napeljava in kovinske ali plastične cevi so lahko blizu ali se dotikajo zadnje površine stene.	Preverite, ali so drugi nosilci enako oddaljeni na obeh straneh 12, 16 ali 24 in. (30, 41 ali 61 cm) narazen ali za isti nosilec na več mestih neposredno nad ali pod prvim območjem skeniranja.
Sumite na električne napeljave, vendar jih ne zaznate.	Žice so lahko zaščitene za kovinskimi stenskimi oblogami, steno iz vezane plošče ali drugim gostim materialom ali v cevi. Žice morda niso pod napetostjo. Žic, ki so globlje od 2 in. (51 mm) od površine, morda ne bo mogoče zaznati.	Bodite še posebej previdni, če ima območje vezano ploščo, debelo leseno podlago za suhomontažno ploščo ali debelejše od običajnih sten. Če stikalo upravlja vtičnico, se prepričajte, da je VKLOPLJENO za zaznavanje, vendar izklopljeno, ko delate v bližini električnih napeljav. *Vedno izklopite elektriko, ko režete, zabijate žeblje ali vrtate v bližini električnih napeljav.*
Območje zaznavanja napetosti se zdi veliko večje od dejanske žice (samo AC).	Zaznavanje napetosti se lahko razširi na suhomontažno ploščo do 12 in. (30 cm) z vsake strani dejanske električne žice.	Če želite zožiti zaznavanje, izklopite in ponovno vklopite orodje na robu, kjer je bila zaznana žica, in ponovno skenirajte. *Vedno izklopite elektriko, ko režete, zabijate žeblje ali vrtate v bližini električnih napeljav.*

Opozorilo o registraciji v skladu z delom 15 razreda B FCC
Ta naprava je skladna z delom 15 pravil FCC. Delovanje je odvisno od naslednjih dveh pogojev:

ta naprava ne sme povzročati škodljivih motenj in
ta naprava mora sprejeti vse prejete motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

DeepScan, SpotLite, StudSensor, WireWarning in Zircon so registrirane blagovne znamke ali blagovne znamke družbe Zircon Corporation.

Za najnovejša navodila obiščite www.zircon.com/support.

OMEJENA 1-LETNA GARANCIJA
Zircon Corporation ("Zircon") jamči, da ta izdelek nima napak v materialu in izdelavi eno leto od datuma nakupa. Vsak izdelek z napako, ki je v garanciji in je vrnjen družbi Zircon*, s predplačanim prevozom in dokazilom o datumu nakupa ter 5,00 USD za kritje poštnine in stroškov obdelave, bo popravljen ali zamenjan po izbiri družbe Zircon.
Ta garancija je omejena na elektronsko vezje in originalno ohišje izdelka ter izključuje škodo, ki je nastala zaradi zlorabe, nerazumne uporabe
ali malomarnosti. Ta garancija nadomešča vse druge garancije, izrecne ali implicitne, in nobena druga izjava ali zahtevek kakršne koli narave ne zavezuje družbe Zircon. Vse implicitne garancije, ki veljajo za ta izdelek, so omejene na eno leto po nakupu.
V NOBENEM PRIMERU DRUŽBA ZIRCON NE BO ODGOVORNA ZA KAKRŠNO KOLI POSEBNO, NAKLJUČNO ALI POSLEDIČNO ŠKODO, KI IZHAJA IZ POSEDOVANJA, UPORABE ALI OKVARE TEGA IZDELKA.
V skladu z vladnimi predpisi ste obveščeni, da:

nekatere države ne dovoljujejo omejitev glede trajanja implicitne garancije in/ali izključitve ali omejitve naključne ali posledične škode, zato zgornje omejitve in/ali izključitve morda ne veljajo za vas, in nadalje
ta garancija vam daje posebne zakonske pravice, lahko pa imate tudi druge pravice, ki se razlikujejo od države do države.

Izdelek vrnite s predplačanim prevozom z dokazilom o datumu nakupa (datiran račun) in 5,00 USD za kritje poštnine in stroškov obdelave na:
Zircon Corporation
*Pozor: Oddelek za vračila
1580 Dell Avenue
Campbell, CA 95008-6992 ZDA
Ne pozabite vključiti svojega imena in povratnega naslova. Servis in popravila izven garancije, kjer ni predloženo dokazilo o nakupu, bodo vrnjeni z
popravili, zaračunanimi po povzetju. Počakajte 4 do 6 tednov za dostavo.
Služba za stranke, 1-800-245-9265 ali 1-408-963-4550
Ponedeljek–petek, od 8:00 do 17:00 po pacifiškem času
