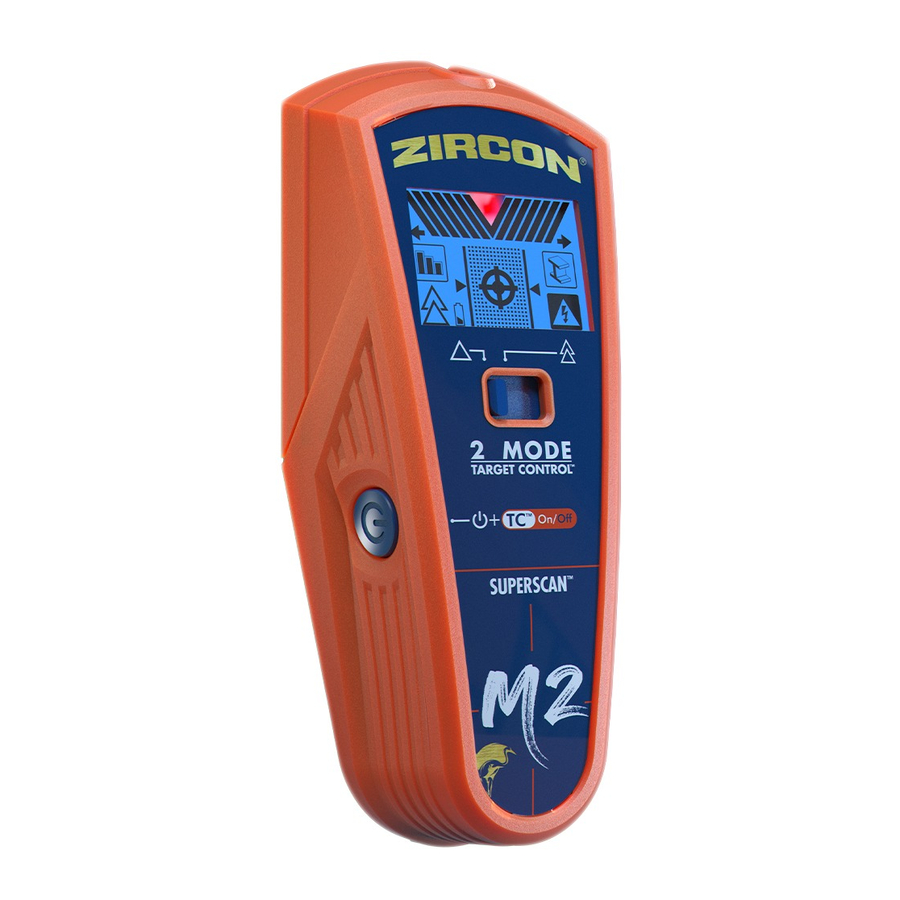

Zircon SuperScan M2 - Priročnik za napredno iskanje nosilcev

PREDEN ZAČNETE

ZIRCON^® ISKALNIKI NOSILCEV DELUJEJO NA OSNOVI ZAZNAVANJA SPREMEMB GOSTOTE ZA STENO. LAHKO SE ZAZNAJO TUDI DRUGI PREDMETI, ŠE POSEBEJ, ČE SO ZELO BLIZU STENE. NE PREDPOSTAVLJAJTE, DA JE VSE, KAR JE ZAZNANO, NOSILEC.

• Vedno uporabite novo 9V alkalno baterijo s podaljšanim datumom izteka, ki je vsaj 3 leta po trenutnem datumu. Ujemite smer baterije s sliko v notranjosti prostora za baterijo.
• Ne zanašajte se izključno na orodje za lociranje predmetov za površino. Uporabite druge informacije, ki vam bodo pomagale locirati te predmete, preden prodrete v površino, vključno z načrti gradnje, vidnimi vstopnimi točkami cevi, napeljave v stene, kot na primer v kleti, in standardnimi praksami razmika nosilcev.
• Skeniranje vedno začnite v načinu Target Control^™ (TC^™), ki skenira skozi standardno enoslojno suho gradnjo do globine ³/4" (19 mm).
• Vedno skenirajte nosilce na različnih višinah na steni in označite lokacijo vsakega cilja, ki ga pokaže iskalnik nosilcev. To se imenuje "preslikava stene". Cevi in drugi predmeti verjetno ne bodo dajali doslednih odčitkov od tal do stropa, kot bi jih dal nosilec.
• Nosilci običajno potekajo od tal do stropa, razen nad in pod okni ter nad vrati.
• Odčitki morajo biti vedno dosledni in ponovljivi.
• Iskalniki nosilcev Zircon^® so priporočljivi samo za notranjo uporabo.
• Drugi predmeti, ki se običajno nahajajo v stenah, tleh ali stropih, so vodovodne cevi (plastične in kovinske), plinske cevi, požarne zapore in električna napeljava.
• Globina zaznavanja in natančnost se lahko razlikujeta glede na pogoje skeniranja, kot so vsebnost mineralov, vlaga, tekstura in konsistenca materialov stene.
• Glede na bližino električne napeljave ali cevi površini stene, jih lahko orodje zazna na enak način kot nosilce.

Pri zabijanju žebljev, rezanju ali vrtanju v stene, tla in strope, ki bi lahko vsebovali te predmete, je treba vedno biti previden. Bodite izjemno previdni v teh okoliščinah ali kadar koli je prisotna električna napeljava pod napetostjo.

• Nosilci so običajno nameščeni na razdalji 16" ali 24" (40 cm ali 60 cm) med središči, so običajno široki 1¹/2" (38 mm) in so lahko ločeni s požarnimi zaporami. Vse, kar je bližje skupaj ali drugačne širine, morda ni nosilec.

Zaupaj, a preveri je tehnika, ki lahko pomaga označiti območja, "varna za vrtanje", da se zmanjša možnost udarca v obstoječe kovine na nosilcu, kot so žeblji, vijaki in zaščitne plošče. Ko se križci prikažejo v načinu TC^™, premikajte orodje navpično gor in dol po nosilcu. Indikatorji nosilca (križci, indikatorji robov, vrstice indikatorja cilja, reflektor cilja in SpotLite^® Pointer) se bodo izklopili nad vijaki in drugo kovino, nato pa se bodo ponovno vklopili, ko bo nosilec brez kovine. Območja, "varna za vrtanje", so običajno med sosednjimi vijaki za suho gradnjo, žeblji ali zaščitnimi ploščami, ob predpostavki, da je graditelj pravilno namestil kovinske zaščitne plošče na nosilec, in nad vodovodno in električno napeljavo. Če indikatorji nosilca ne izginejo, ko premikate navpično gor in dol po predmetu v načinu TC^™, odsotnost vijakov za suho gradnjo, žebljev in zaščitnih plošč kaže, da bi to lahko bil nekovinski predmet, kot je plastična vodovodna napeljava ali cev PEX, in ga ne smete zamenjati za nosilec.

PREGLED

Z revolucionarno tehnologijo Target Control™ (TC™)
Iskalnik nosilcev SuperScan^™ M2 ima tehnologijo TC^™, ki je uglašena za iskanje lesenih nosilcev, medtem ko filtrira kovinske lažno pozitivne predmete, kot so vodovodna napeljava, cevi, trakovi, nosilci ali kanali pod površinami. Z načinom TC^™ lahko uporabniki uporabijo tehniko Zaupaj, a preveri, da lažje prepoznajo območja, "varna za vrtanje", med sosednjimi vijaki za suho gradnjo, žeblji in zaščitnimi ploščami.

Trije načini skeniranja:

• Target Control^™ (TC^™) locira središče, robove in smer lesenih nosilcev (medtem ko ignorira kovino) do globine ³/4" (19 mm). LCD bo osvetljen z bledo modro svetlobo. V načinu TC^™ indikator LoLevel^™ označuje predmete z nizkim (šibkim) signalom, kot so plastične vodovodne cevi, plastični odtoki za kanalizacijo ali nosilci, globlji od ³/4" (19 mm). V primerjavi s signali nosilcev lahko indikator LoLevel^™ pomaga razlikovati nosilce od lažno pozitivnih.
• StudScan locira središče, robove in smer lesenih in kovinskih nosilcev do globine ³/4" (19 mm). LCD v tem načinu ne bo osvetljen. V načinu StudScan indikator moči signala uporablja isto ikono kot indikator LoLevel^™. Ko je TC^™ izklopljen, močan signal označujejo polne vrstice moči signala.
• DeepScan^® locira središče, robove in smer nosilcev (lesenih in kovinskih) do globine 1¹/2" (38 mm). LCD bo osvetljen z zeleno svetlobo.

OPOMBA: TC^™ in StudScan uporabljata isto nastavitev stikala, vendar delujeta drugače. StudScan zazna lesene in kovinske nosilce med skeniranjem, medtem ko TC^™ zazna samo lesene nosilce in ignorira kovino. Med obema načinoma lahko razlikujete po bledo modri osvetlitvi LCD v načinu TC^™. StudScan ni osvetljen. Indikator MetalliWarning^™ se bo prikazal, ko bo kovina zaznana ali nevarno blizu v načinih TC^™, StudScan in DeepScan^®.

ZAZNAVANJE WIREWARNING^®

Zircon^® Zaznavanje WireWarning^® neprekinjeno zaznava in opozarja na žice pod napetostjo, nezaščitene AC (izmenični tok) v katerem koli načinu. Ko je zaznana napetost AC pod napetostjo, se prikaže opozorilni indikator in zaslon začne utripati rdeče, dokler se orodje ne premakne dovolj stran od žice pod napetostjo. Ko se kalibracija začne nad žico AC v katerem koli načinu, bo ikona AC utripala.

Bodite izjemno previdni v teh okoliščinah ali kadar koli je prisotna električna napeljava pod napetostjo.

Orodje morda ne bo zaznalo aktivnosti AC, če so žice več kot 2" (50 mm) za skenirano površino, v betonu, zaprte v cevi, za steno iz vezane plošče ali kovinsko stensko oblogo ali če je v okolju ali skenirani površini prisotna vlaga.

NAMESTITE 9-VOLTNO BATERIJO

Vedno uporabite novo 9V alkalno baterijo s podaljšanim datumom izteka, ki je vsaj 3 leta po trenutnem datumu. Ujemite smer baterije s sliko v notranjosti prostora za baterijo.

Ne zanašajte se izključno na orodje za lociranje predmetov za površino. Uporabite druge informacije, ki vam bodo pomagale locirati predmete, preden prodrete v površino, vključno z načrti gradnje, vidnimi vstopnimi točkami cevi in napeljave v stene, kot na primer v kleti, in standardnimi praksami razmika nosilcev.

IZBERITE NAČIN / VKLOP

Premaknite stikalo za izbiro načina v želeni način: TC^™ / StudScan in DeepScan^®.

Za aktiviranje orodja pritisnite in držite gumb za vklop (Power Button). Naprava se izklopi 1–2 sekundi po sprostitvi gumba za vklop (Power Button).

POIŠČITE ČIST LESEN NOSILEC V NAČINU TARGET CONTROL^™ (TC^™)

TC^™ je zasnovan za zaznavanje lesenih nosilcev med skeniranjem. Za najboljše rezultate držite orodje, kot je prikazano, in se med skeniranjem premikajte počasi. Med kalibracijo ali skeniranjem se ne dotikajte površine.

1. Nastavite način na stikalo TC^™ / StudScan.
2. Orodje držite ravno ob steno, nato pritisnite in držite gumb za vklop (Power Button). (Slika A) Naprava se bo kalibrirala v 1–2 sekundah. Pravilna kalibracija je potrjena s kratkim piskom, utripanjem kazalnika SpotLite^® in bliskavico ikon. Če pride do napake pri kalibraciji, bodo vse ikone neprekinjeno utripale.

   OPOMBA: Zaslon bo imel v načinu TC^™ bledo modro osvetlitev ozadja.
   MED KALIBRACIJO NE PREMIKAJTE ORODJA.
3. Medtem ko držite gumb za vklop (Power Button), orodje počasi premikajte po steni. Ko orodje najde rob nosilca, se prikaže indikator roba (Edge Indicator). (Slika B)

4. Nadaljujte s premikanjem. Ko orodje najde središče nosilca, se prikaže križec (Crosshairs) in zasveti SpotLite^®. Označite mesto, kjer je bil najden nosilec. (Slika C)

5. Orodje se samodejno ponovno kalibrira med uporabo. Če se na LCD-zaslonu prikažeta dve puščici ACT^™, je bilo orodje kalibrirano nad nosilcem, nato pa premaknjeno stran. To je ACT^™ (tehnologija samodejnega popravljanja) v akciji.
   OPOMBA: Indikator LoLevel^™ bo prikazal hitro kaskadne vrstice, ko naprava zazna trajen šibek signal, kar kaže na morebiten lažno pozitiven predmet.
6. Uporabite tehniko Zaupaj, a preveri za iskanje vijakov za suhomontažo ali žebljev gor in dol po nosilcu, da potrdite, da ste našli lesen nosilec. Drugi predmeti, kot so plastične vodovodne cevi, ne vsebujejo žebljev ali vijakov za suhomontažo. (Za več informacij o tem postopku glejte pomembno opombo pod PREDEN ZAČNETE.)

POIŠČITE NOSILEC V NAČINU STUDSCAN (TC^™ IZKLOPLJEN)

1. Nastavite način na stikalo TC^™ / StudScan.
2. Orodje držite ravno ob steno, pritisnite gumb za vklop (Power Button), ga spustite, nato pa ga ponovno pritisnite, in ga drugič držite pritisnjenega. Naprava se bo kalibrirala v 1–2 sekundah. Kratek pisk potrjuje, da je kalibracija končana. Če pride do napake pri kalibraciji, bodo vse ikone neprekinjeno utripale.
   OPOMBA: Orodje je v načinu StudScan (TC^™ izklopljen), ko je osvetlitev ozadja LCD-zaslona izklopljena. Ko je način TC^™ izklopljen, se lahko kovinski predmeti prikažejo kot nosilec in indikator jakosti signala (Signal Strength Indicator) bo imel stalne vrstice jakosti.
   MED KALIBRACIJO NE PREMIKAJTE ORODJA.
3. Medtem ko držite gumb za vklop (Power Button), orodje počasi premikajte po steni. Ko orodje najde rob nosilca, se prikaže indikator roba (Edge Indicator).
4. Nadaljujte s premikanjem. Ko orodje najde središče nosilca, se vklopi križec (Crosshairs), zasveti SpotLite^® in zasliši se pisk. (Slika D) Označite mesto, kjer je bil najden nosilec.

5. Orodje se samodejno ponovno kalibrira med uporabo. Če se na LCD-zaslonu prikažeta dve puščici ACT^™, je bilo orodje ^{Slika D} kalibrirano preblizu nosilca, nato pa premaknjeno stran. To je ACT^™ (tehnologija samodejnega popravljanja) v akciji. (Slika E)


Če se želite vrniti v način TC^™, spustite in ponovno pritisnite gumb za vklop (Power Button). Ko je zaslon osvetljen z bledo modro barvo, ste spet v načinu TC^™.

SKENIRANJE V NAČINU DEEPSCAN^®

Način DeepScan^® se uporablja za skeniranje globljih nosilcev ali za uporabo z debelejšimi stenami. Lahko zazna nosilce do globine 1¹/2" (38 mm).

1. Nastavite način na DeepScan^®.
2. Ponovite korake 2–4 v razdelku NAČIN STUDSCAN.
   OPOMBA: Pri skeniranju na debelejših površinah naprava morda ne bo našla robov na površinah, debelejših od ³/4" (19 mm).

NE PREDPOSTAVLJAJTE, DA V STENI NI ŽIVIH ELEKTRIČNIH ŽIC. NE IZVAJAJTE DEJANJ, KI BI LAHKO BILA NEVARNA, ČE STENA VSEBUJE ŽIVO ELEKTRIČNO ŽICO. PREDEN PREDRETE POVRŠINO, VEDNO IZKLOPITE ELEKTRIČNO, PLINSKO IN VODNO NAPAJANJE. NEUPOŠTEVANJE TEH NAVODIL LAHKO POVZROČI ELEKTRIČNI UDAR, POŽAR IN/ALI HUDE TELESNE POŠKODBE ALI MATERIALNO ŠKODO.

DELO Z RAZLIČNIMI MATERIALI

Tapete Orodje deluje normalno na stenah, prekritih s tapetami ali tkanino, razen če so materiali kovinska folija, vsebujejo kovinska vlakna ali so po nanosu še mokri. Tapete se bodo morda morale sušiti več tednov po nanosu. Sveže pobarvane stene Morda bo trajalo teden dni ali več, da se posušijo po nanosu.

Letve in omet To orodje ni zasnovano za skeniranje preko letev in ometa.

Močno teksturirane stene ali akustični stropi Pri skeniranju stropa ali stene z neravno površino položite tanko kartonasto ploščo na površino, ki jo želite skenirati, in skenirajte preko kartona v načinu DeepScan^®.

Lesena tla, podlaga ali mavčne plošče nad vezanim lesom Uporabite način DeepScan^® in premikajte orodje počasi. To orodje ne more skenirati lesenih nosilcev in tramov skozi preprogo in oblazinjenje.

OPOMBA: Globina zaznavanja in natančnost se lahko razlikujeta glede na pogoje skeniranja, kot so vsebnost mineralov, vlaga, tekstura in konsistenca stenskih materialov.

Električna napeljava in cevi Glede na bližino električne napeljave ali cevi površini stene jih lahko orodje zazna na enak način kot nosilce.

Pri zabijanju žebljev, rezanju ali vrtanju v stene, tla in strope, ki lahko vsebujejo te predmete, je treba vedno biti previden.

Nosilci Nosilci so običajno nameščeni na razdalji 16" ali 24" (40 cm ali 60 cm) narazen na sredini in so široki 1¹/2" (38 mm).

Vse, kar je bližje skupaj ali drugačne širine, morda ni nosilec.

ODPRAVLJANJE TEŽAV & NASVETI ZA IZVEDBO

Skenirajte QR kodo za več informacij.

1. ta naprava ne sme povzročati škodljivih motenj in
2. ta naprava mora sprejeti vse prejete motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje.
