Zircon SuperScan M2 - Manual de utilizare avansat pentru detectarea stâlpilor

ÎNAINTE DE A ÎNCEPE

DETECTOARELE DE STÂLPI ZIRCON^® FUNCȚIONEAZĂ PRIN DETECTAREA SCHIMBĂRILOR DE DENSITATE DIN SPATELE PERETELUI. POT FI DETECTATE ȘI ALTE OBIECTE, MAI ALES DACĂ SUNT FOARTE APROAPE DE PERETE. NU PRESUPUNEȚI CĂ TOT CE ESTE DETECTAT ESTE UN STÂLP.

• Utilizați întotdeauna o baterie alcalină nouă de 9V cu o dată de expirare extinsă cu cel puțin 3 ani peste data curentă. Potriviți direcția bateriei cu imaginea din interiorul compartimentului bateriei.
• Nu vă bazați exclusiv pe instrument pentru a localiza obiecte din spatele unei suprafețe. Utilizați alte informații pentru a ajuta la localizarea acestor obiecte înainte de a penetra suprafața, inclusiv planuri de construcție, puncte vizibile de intrare a țevilor, cabluri în pereți, cum ar fi într-un subsol, și practici standard de spațiere a stâlpilor.
• Începeți întotdeauna scanarea în modul Target Control^™ (TC^™), care scanează prin gips-carton standard cu un singur strat de până la ³/4" (19 mm) adâncime.
• Scanați întotdeauna pentru stâlpi la mai multe înălțimi diferite pe perete și marcați locația fiecărei ținte indicate de detectorul de stâlpi. Aceasta se numește "cartografierea peretelui". Țevile și alte obiecte probabil că nu vor da citiri consistente de la podea la tavan, așa cum ar face un stâlp.
• Stâlpii se întind în mod normal de la podea la tavan, cu excepția zonelor de deasupra și de sub ferestre și de deasupra ușilor.
• Citirile ar trebui să fie întotdeauna consistente și repetabile.
• Detectoarele de stâlpi Zircon^® sunt recomandate numai pentru utilizare în interior.
• Alte obiecte conținute în mod obișnuit în pereți, podele sau tavane sunt conducte de apă (plastic și metal), conducte de gaz, opritoare de foc și cabluri electrice.
• Adâncimea de detectare și acuratețea pot varia în funcție de condițiile mediului de scanare, cum ar fi conținutul mineral, umiditatea, textura și consistența materialelor peretelui.
• În funcție de apropierea cablurilor electrice sau a conductelor de suprafața peretelui, instrumentul le poate detecta în același mod ca și stâlpii.

Trebuie să se acorde întotdeauna atenție la baterea cuielor, tăierea sau găurirea în pereți, podele și tavane care ar putea conține aceste elemente. Fiți extrem de precauți în aceste circumstanțe sau ori de câte ori este prezent cablajul AC sub tensiune.

• Stâlpii sunt în mod normal spațiați la 16" sau 24" (40 cm sau 60 cm) distanță pe centru, au în mod normal 1¹/2" (38 mm) lățime și pot fi separați de opritoare de foc. Orice este mai apropiat sau de o lățime diferită, s-ar putea să nu fie un stâlp.

Încredere, dar verifică este o tehnică care poate ajuta la indicarea zonelor "sigure pentru găurire" pentru a minimiza lovirea metalelor existente pe un stâlp, cum ar fi cuie, șuruburi și plăci de protecție. Când ținta (Crosshairs) apare în modul TC^™, rulați instrumentul vertical în sus și în jos pe stâlp. Indicatorii de stâlp (Crosshairs, Edge Indicators (Indicatori de margine), Target Indicator Bars (Bare indicatoare de țintă), Target Spotlight (Spotlight țintă) și SpotLite^® Pointer (Indicator SpotLite^®)) se vor opri toți peste șuruburi și alte metale, apoi se vor aprinde din nou când stâlpul este liber de metal. Zonele "sigure pentru găurire" sunt de obicei între șuruburile, cuiele sau plăcile de protecție adiacente din gips-carton, presupunând că constructorul a instalat corect plăci de protecție metalice pe stâlp și peste instalațiile sanitare și electrice. Dacă indicatorii de stâlp nu dispar atunci când rulați vertical în sus și în jos pe obiect în modul TC^™, absența șuruburilor, cuielor și plăcilor de protecție din gips-carton indică faptul că acesta ar putea fi un obiect nemetalic, cum ar fi instalații sanitare din plastic sau tuburi PEX, și nu ar trebui confundat cu un stâlp.

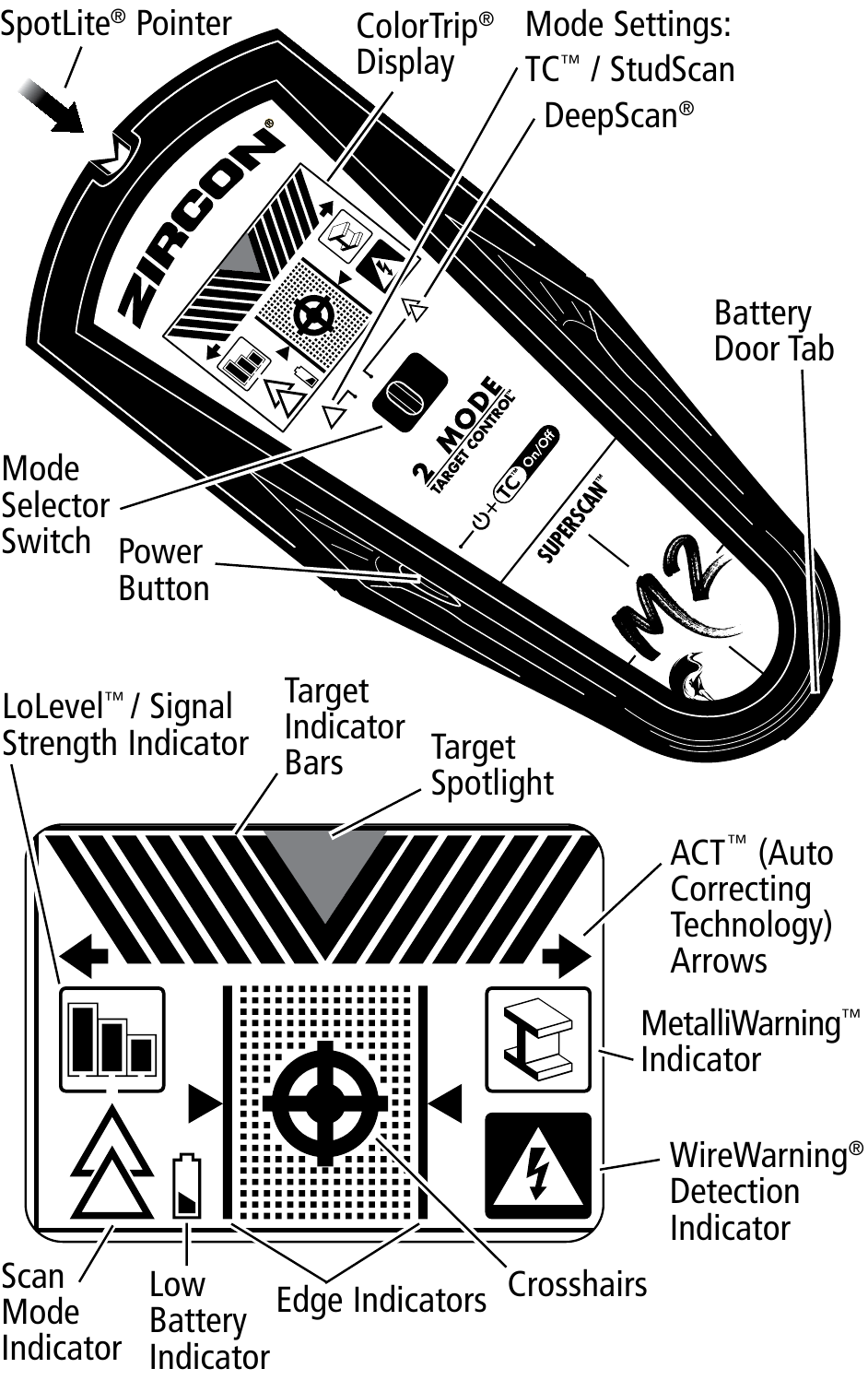

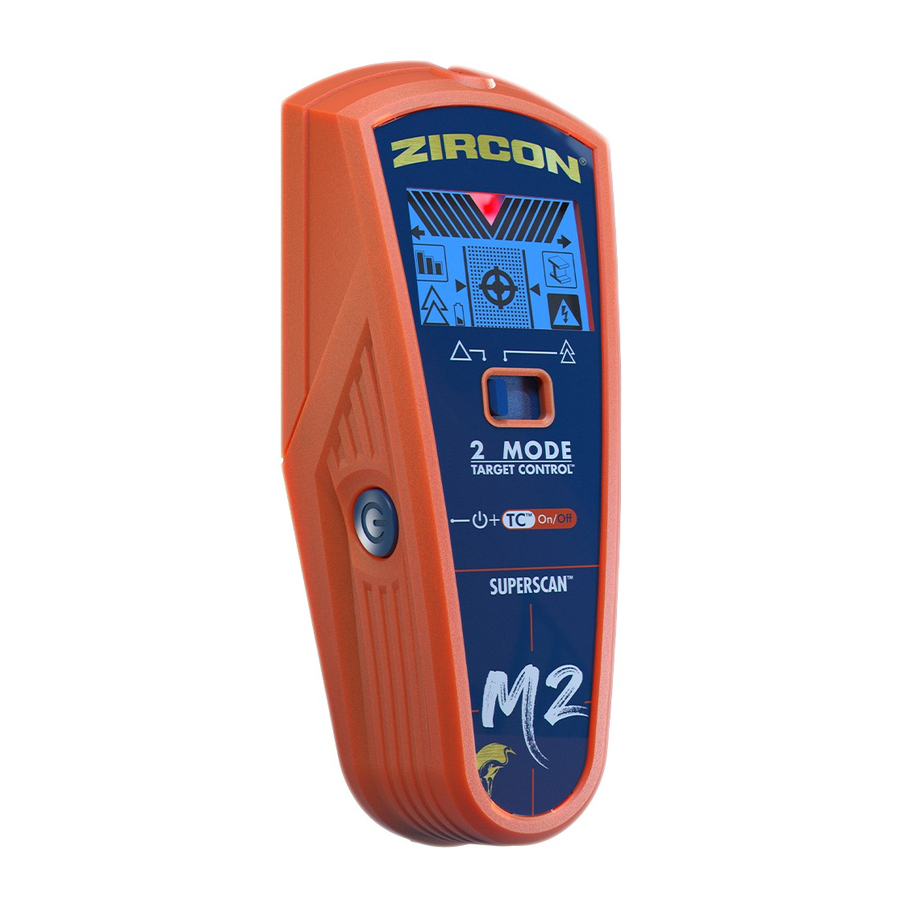

PREZENTARE GENERALĂ

Cu tehnologia revoluționară Target Control™ (TC™)
Detectorul de stâlpi SuperScan^™ M2 dispune de tehnologia TC^™, reglată pentru a găsi stâlpi de lemn, filtrând în același timp obiectele metalice cu fals pozitiv, cum ar fi instalațiile sanitare, conductele, curelele, suporturile sau conductele de sub suprafețe. Cu modul TC^™, utilizatorii pot utiliza tehnica Încredere, dar verifică pentru a ajuta la identificarea zonelor "sigure pentru găurire" între șuruburile, cuiele și plăcile de protecție adiacente din gips-carton.

Trei moduri de scanare:

• Target Control^™ (TC^™) localizează centrul, marginile și direcția stâlpilor de lemn (ignorând în același timp metalul) până la ³/4" (19 mm) adâncime. LCD-ul va fi iluminat din spate cu o lumină albastră pal. În modul TC^™, Indicatorul LoLevel^™ indică obiecte cu semnal scăzut (slab), cum ar fi conducte de apă din plastic, scurgeri de canalizare din plastic sau stâlpi mai adânci de ³/4" (19 mm). Atunci când este comparat cu semnalele stâlpilor, Indicatorul LoLevel^™ poate ajuta la diferențierea stâlpilor de falsurile pozitive.
• StudScan localizează centrul, marginile și direcția stâlpilor de lemn și metal de până la ³/4" (19 mm) adâncime. LCD-ul nu va fi iluminat din spate în acest mod. În modul StudScan, Indicatorul de intensitate a semnalului utilizează aceeași pictogramă ca și Indicatorul LoLevel^™. Când TC^™ este oprit, un semnal puternic este indicat de barele complete de intensitate a semnalului.
• DeepScan^® localizează centrul, marginile și direcția stâlpilor (lemn și metal) până la 1¹/2" (38 mm) adâncime. LCD-ul va fi iluminat din spate cu o lumină verde.

NOTĂ: TC^™ și StudScan utilizează aceeași setare a comutatorului, dar funcționează diferit. StudScan detectează atât stâlpii de lemn, cât și cei metalici în timpul scanării, în timp ce TC^™ detectează numai stâlpii de lemn și ignoră metalul. Puteți distinge între cele două moduri prin iluminarea albastră pal pe LCD în modul TC^™. StudScan nu este iluminat din spate. Indicatorul MetalliWarning^™ se va afișa când metalul este detectat sau periculos de aproape în modurile TC^™, StudScan și DeepScan^®.

DETECTAREA WIREWARNING^®

Zircon^® WireWarning^® Detection (Detectarea WireWarning^®) detectează și alertează continuu pentru cablurile AC (curent alternativ) sub tensiune, neecranate, în orice mod. Când este detectată tensiune AC sub tensiune, apare indicatorul de avertizare și ecranul începe să clipească roșu până când instrumentul este îndepărtat suficient de cablul sub tensiune. Când calibrarea începe peste un cablu AC în orice mod, pictograma AC va clipi.

Fiți extrem de precauți în aceste circumstanțe sau ori de câte ori este prezent cablajul AC sub tensiune.

Este posibil ca instrumentul să nu detecteze activitatea AC dacă cablurile se află la mai mult de 2" (50 mm) în spatele suprafeței scanate, în beton, închise în conducte, în spatele unui perete de forfecare din placaj sau a unei acoperiri metalice de perete sau dacă există umiditate în mediu sau pe suprafața scanată.

INSTALAȚI BATERIA DE 9 VOLȚI

Utilizați întotdeauna o baterie alcalină nouă de 9V cu o dată de expirare extinsă cu cel puțin 3 ani peste data curentă. Potriviți direcția bateriei cu imaginea din interiorul compartimentului bateriei.

Nu vă bazați exclusiv pe instrument pentru a localiza obiecte din spatele unei suprafețe. Utilizați alte informații pentru a ajuta la localizarea obiectelor înainte de a penetra suprafața, inclusiv planuri de construcție, puncte vizibile de intrare a țevilor și cablurilor în pereți, cum ar fi într-un subsol, și practici standard de spațiere a stâlpilor.

SELECTAȚI MODUL / PORNIRE

Mutați comutatorul selector de mod în modul dorit: TC^™ / StudScan și DeepScan^®.

Pentru a activa instrumentul, apăsați și mențineți apăsat butonul de alimentare (Power Button). Dispozitivul se oprește la 1-2 secunde după ce butonul de alimentare (Power Button) este eliberat.

GĂSIREA UNUI ELEMENT DE LEMN CURAT ÎN MODUL TARGET CONTROL^™ (TC^™)

TC^™ este conceput pentru a detecta elementele de lemn în timpul scanării. Pentru rezultate optime, țineți instrumentul așa cum se arată și mișcați-l încet în timpul scanării. Nu atingeți suprafața în timpul calibrării sau scanării.

1. Setați comutatorul de mod pe TC^™ / StudScan.

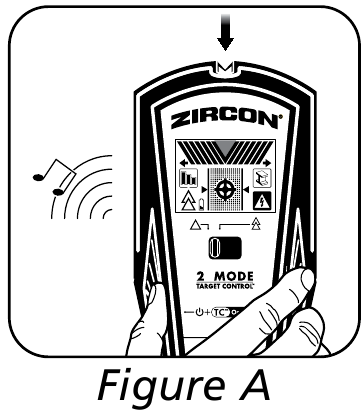

2. Țineți instrumentul plat pe perete, apoi apăsați și mențineți apăsat butonul de alimentare ("Power Button"). (Figura A) Dispozitivul se va calibra în 1-2 secunde. Calibrarea corectă este confirmată de un bip scurt, o licărire a indicatorului SpotLite^® și un bliț al pictogramelor. Dacă apare o eroare de calibrare, toate pictogramele vor clipi continuu.

   NOTĂ: Ecranul va avea o lumină de fundal albastră pal în modul TC^™.
   NU MIȘCAȚI INSTRUMENTUL ÎN TIMPUL CALIBRĂRII.

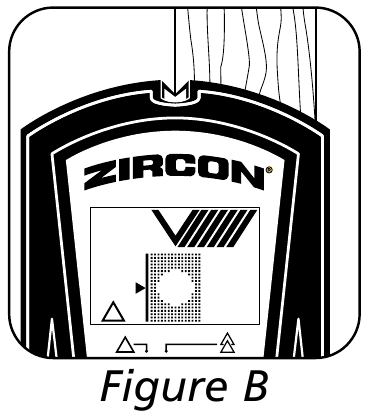

3. În timp ce mențineți apăsat butonul de alimentare ("Power Button"), glisați instrumentul încet de-a lungul peretelui. Când instrumentul găsește marginea unui element, indicatorul de margine ("Edge Indicator") se afișează. (Figura B)

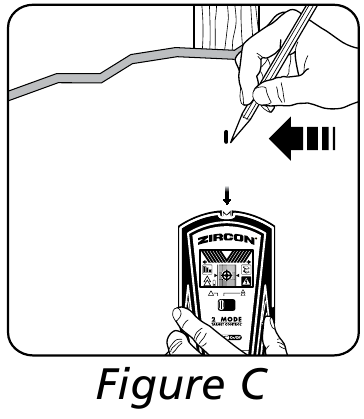

4. Continuați să glisați. Când instrumentul găsește centrul unui element, se afișează firele încrucișate ("Crosshairs"), iar SpotLite^® se aprinde. Marcați locul unde a fost găsit elementul. (Figura C)

5. Instrumentul se recalibrează automat în timpul utilizării. Dacă cele două săgeți ACT^™ apar pe LCD, instrumentul a fost calibrat peste un element, apoi a fost mutat. Aceasta este ACT^™ (Tehnologia de auto-corectare) în acțiune.
   NOTĂ: Indicatorul LoLevel^™ va afișa bare în cascadă rapidă atunci când dispozitivul detectează un semnal slab susținut, indicând că poate fi prezent un obiect fals pozitiv.
6. Utilizați tehnica Încredere, dar verifică pentru a găsi șuruburi sau cuie pentru gips-carton în sus și în jos pe element pentru a confirma că ați localizat un element de lemn. Alte obiecte, cum ar fi țevile de instalații sanitare din plastic, nu conțin cuie sau șuruburi pentru gips-carton. (Consultați nota importantă de la ÎNAINTE DE A ÎNCEPE pentru mai multe informații despre această procedură.)

GĂSIREA UNUI ELEMENT ÎN MODUL STUDSCAN (TC^™ OPRIT)

1. Setați comutatorul de mod pe TC^™ / StudScan.
2. Țineți instrumentul plat pe perete, apăsați butonul de alimentare ("Power Button"), eliberați-l, apoi apăsați-l din nou, menținându-l apăsat a doua oară. Dispozitivul se va calibra în 1-2 secunde. Un bip scurt confirmă că calibrarea este completă. Dacă apare o eroare de calibrare, toate pictogramele vor clipi continuu.
   NOTĂ: Instrumentul este în modul StudScan (TC^™ oprit) când lumina de fundal LCD este oprită. Când modul TC^™ este oprit, obiectele metalice pot fi indicate ca un element, iar indicatorul de intensitate a semnalului ("Signal Strength Indicator") va avea bare de intensitate constante.
   NU MIȘCAȚI INSTRUMENTUL ÎN TIMPUL CALIBRĂRII.
3. În timp ce mențineți apăsat butonul de alimentare ("Power Button"), glisați instrumentul încet de-a lungul peretelui. Când instrumentul găsește marginea unui element, indicatorul de margine ("Edge Indicator") se afișează.

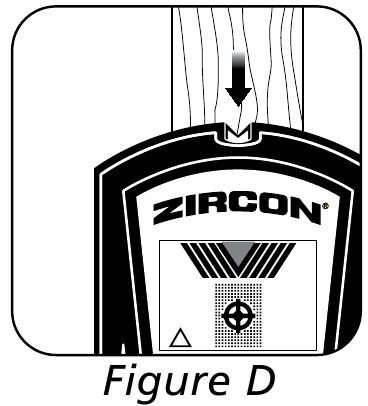

4. Continuați să glisați. Când instrumentul găsește centrul unui element, firele încrucișate ("Crosshairs") se aprind, SpotLite^® se aprinde și se aude un bip. (Figura D) Marcați locul unde a fost găsit elementul.

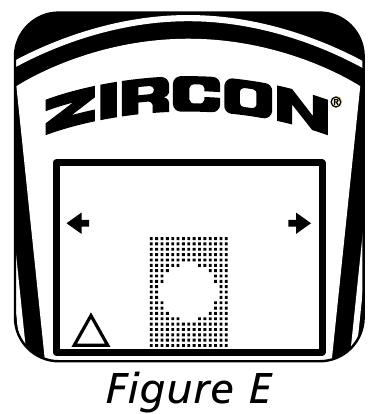

5. Instrumentul se recalibrează automat în timpul utilizării. Dacă cele două săgeți ACT^™ apar pe LCD, instrumentul a fost ^{Figura D} calibrat prea aproape de un element, apoi a fost mutat. Aceasta este ACT^™ (Tehnologia de auto-corectare) în acțiune. (Figura E)


Pentru a reveni la modul TC^™, eliberați și apăsați din nou butonul de alimentare ("Power Button"). Când afișajul este iluminat din spate albastru pal, sunteți înapoi în modul TC^™.

SCANAREA ÎN MODUL DEEPSCAN^®

Modul DeepScan^® este utilizat pentru a scana elemente mai adânci sau pentru utilizare cu pereți mai groși. Poate detecta elemente de până la 1¹/2" (38 mm) adâncime.

1. Setați modul pe DeepScan^®.
2. Repetați pașii 2-4 din secțiunea MODUL STUDSCAN.
   NOTĂ: Când scanați pe suprafețe mai groase, dispozitivul poate să nu găsească margini pe suprafețe mai groase de ³/4" (19 mm).

NU PRESUPUNEȚI CĂ NU EXISTĂ FIRE ELECTRICE SUB TENSIUNE ÎN PERETE. NU ÎNTREPRINDEȚI ACȚIUNI CARE AR PUTEA FI PERICULOASE DACĂ PERETELE CONȚINE UN FIR ELECTRIC SUB TENSIUNE. OPRIȚI ÎNTOTDEAUNA ALIMENTAREA CU ELECTRICITATE, GAZ ȘI APĂ ÎNAINTE DE A PENETRA O SUPRAFAȚĂ. NERESPECTAREA ACESTOR INSTRUCȚIUNI POATE DUCE LA ELECTROCUTARE, INCENDIU ȘI/SAU RĂNI GRAVE SAU DAUNE MATERIALE.

LUCRUL CU DIFERITE MATERIALE

Tapet Instrumentul funcționează normal pe pereții acoperiți cu tapet sau țesătură, cu excepția cazului în care materialele sunt folie metalică, conțin fibre metalice sau sunt încă umede după aplicare. Este posibil ca tapetul să trebuiască să se usuce timp de câteva săptămâni după aplicare. Pereți proaspăt vopsiți Poate dura o săptămână sau mai mult pentru a se usca după aplicare.

Șipci și tencuială Acest instrument nu este conceput pentru a scana peste șipci și tencuială.

Pereți foarte texturate sau tavane acustice Când scanați un tavan sau un perete cu o suprafață neuniformă, plasați carton subțire pe suprafața de scanat și scanați peste carton în modul DeepScan^®.

Pardoseală din lemn, subpardoseală sau gips-carton peste placaj Utilizați modul DeepScan^® și mișcați instrumentul încet. Acest instrument nu poate scana elemente și grinzi de lemn prin covoare și căptușeală.

NOTĂ: Adâncimea de detectare și acuratețea pot varia în funcție de condițiile mediului de scanare, cum ar fi conținutul mineral, umiditatea, textura și consistența materialelor peretelui.

Cabluri electrice și țevi În funcție de apropierea cablurilor electrice sau a țevilor de suprafața peretelui, instrumentul le poate detecta în același mod ca și elementele.

Trebuie să se acorde întotdeauna atenție atunci când se bat cuie, se taie sau se găurește în pereți, podele și tavane care pot conține aceste elemente.

Elemente Elementele sunt de obicei distanțate la 16" sau 24" (40 cm sau 60 cm) pe centru și au o lățime de 1¹/2" (38 mm).

Orice este mai apropiat sau de o lățime diferită, este posibil să nu fie un element.

DEPANARE ȘI SFATURI DE CONSTRUCȚIE

Scanați codul QR pentru mai multe informații.

1. acest dispozitiv nu poate provoca interferențe dăunătoare și
2. acest dispozitiv trebuie să accepte orice interferență primită, inclusiv interferențe care pot cauza o funcționare nedorită.
