ENNEN ALOITTAMISTA

ZIRCON^® -SEINÄPALKIN ETSIMET TOIMIVAT TUNNISTAMALLA TIHEYDEN MUUTOKSIA SEINÄN TAKANA. MUUTKIN OBJEKTIT VOIDAAN TUNNISTAA, ERITYISESTI JOS NE OVAT LÄHELLÄ SEINÄÄ. ÄLÄ OLETA, ETTÄ KAIKKI TUNNISTETTU ON SEINÄPALKKI.

• Käytä aina uutta 9 V:n alkaliparistoa, jonka viimeinen käyttöpäivä on vähintään 3 vuotta nykyistä päivämäärää myöhemmin. Kohdista pariston suunta paristokotelon sisällä olevaan kuvaan.
• Älä luota pelkästään laitteeseen löytääksesi pinnan takana olevia kohteita. Käytä muita tietoja apuna kohteiden paikantamisessa ennen pinnan läpäisemistä, mukaan lukien rakennussuunnitelmat, putkien näkyvät sisääntulokohdat, johdotus seiniin, kuten kellarissa, ja tavanomaiset seinäpalkkien välistysetäisyydet.
• Aloita aina skannaus Target Control^™ (TC^™) -tilassa, joka skannaa tavallisen yksikerroksisen kipsilevyn läpi jopa ³/4" (19 mm) syvyyteen.
• Skannaa aina seinäpalkkeja usealta eri korkeudelta seinällä ja merkitse jokaisen seinäpalkin etsimen ilmoittaman kohteen sijainti. Tätä kutsutaan "seinän kartoittamiseksi". Putket ja muut esineet eivät todennäköisesti anna johdonmukaisia lukemia lattiasta kattoon, kuten seinäpalkki antaisi.
• Seinäpalkit kulkevat yleensä lattiasta kattoon, paitsi ikkunoiden ylä- ja alapuolella sekä ovien yläpuolella.
• Lukemien tulee aina olla johdonmukaisia ja toistettavia.
• Zircon^® -seinäpalkin etsimiä suositellaan vain sisäkäyttöön.
• Muita yleisesti seiniin, lattioihin tai kattoihin sisältyviä esineitä ovat vesiputket (muoviset ja metalliset), kaasuputket, palokatkot ja sähköjohdot.
• Tunnistussyvyys ja tarkkuus voivat vaihdella skannausympäristön olosuhteiden mukaan, kuten mineraalipitoisuuden, kosteuden, tekstuurin ja seinämateriaalien koostumuksen mukaan.
• Riippuen sähköjohtojen tai putkien läheisyydestä seinäpintaan, työkalu voi havaita ne samalla tavalla kuin seinäpalkit.

Varovaisuutta on aina noudatettava naulattaessa, leikattaessa tai porattaessa seiniin, lattioihin ja kattoihin, jotka voivat sisältää näitä esineitä. Noudata erityistä varovaisuutta näissä olosuhteissa tai aina, kun jännitteisiä vaihtovirtajohtoja on läsnä.

• Seinäpalkkien väli on yleensä 16" tai 24" (40 cm tai 60 cm) keskeltä keskelle, ne ovat yleensä 1¹/2" (38 mm) leveitä, ja ne voivat olla erotettuina palokatkoilla. Mikä tahansa lähempänä toisiaan tai eri levyinen ei välttämättä ole seinäpalkki.

Luota, mutta varmista on tekniikka, joka voi auttaa osoittamaan "turvallisia porausvyöhykkeitä" minimoidaksesi olemassa olevien metallien, kuten naulojen, ruuvien ja suojalevyjen, osumisen seinäpalkkiin. Kun hiusristikko näkyy TC^™ -tilassa, aja työkalua pystysuunnassa ylös ja alas seinäpalkkia pitkin. Seinäpalkin ilmaisimet (hiusristikko, reunan ilmaisimet, kohteen ilmaisinpalkit, kohteen kohdevalo ja SpotLite^® -osoitin) sammuvat kaikki ruuvien ja muun metallin kohdalla ja syttyvät sitten uudelleen, kun seinäpalkki on vapaa metallista. "Turvalliset porausvyöhykkeet" ovat tyypillisesti vierekkäisten kipsilevyruuvien, naulojen tai suojalevyjen välissä, olettaen, että rakentaja on asentanut metalliset suojalevyt asianmukaisesti seinäpalkkiin ja putkiston ja sähköjohdotuksen päälle. Jos seinäpalkin ilmaisimet eivät katoa, kun ajetaan pystysuunnassa ylös ja alas kohdetta TC^™ -tilassa, kipsilevyruuvien, naulojen ja suojalevyjen puuttuminen osoittaa, että kyseessä voi olla ei-metallinen esine, kuten muovinen putkisto tai PEX-putki, eikä sitä pidä sekoittaa seinäpalkkiin.

YLEISKATSAUS

Vallankumouksellisella Target Control™ (TC™) -tekniikalla

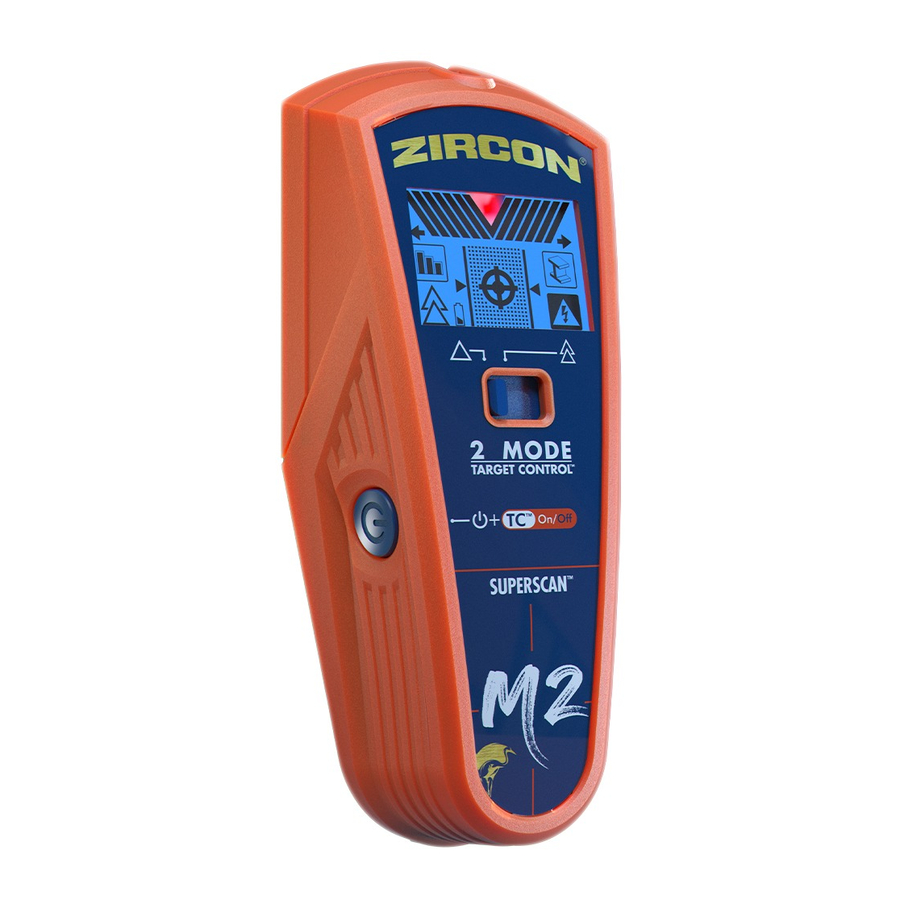

SuperScan^™ M2 -seinäpalkin etsimessä on TC^™ -tekniikka, joka on viritetty löytämään puuseinäpalkit ja suodattamaan samalla metalliset vääriä positiivisia kohteita, kuten putkistoja, suojaputkia, hihnoja, kiinnikkeitä tai kanavia pintojen alta. TC^™ -tilassa käyttäjät voivat hyödyntää Luota, mutta varmista -tekniikkaa tunnistaakseen "turvallisia porausvyöhykkeitä" vierekkäisten kipsilevyruuvien, naulojen ja suojalevyjen välillä.

Kolme skannaustilaa:

• Target Control^™ (TC^™) paikantaa puuseinäpalkkien keskikohdan, reunat ja suunnan (jättäen samalla metallin huomiotta) jopa ³/4" (19 mm) syvyyteen. LCD-näyttö on taustavalaistu vaaleansinisellä valolla. TC^™ -tilassa LoLevel^™ -ilmaisin osoittaa matalan (heikon) signaalin kohteet, kuten muoviset vesiputket, muoviset viemärit tai seinäpalkit, jotka ovat syvemmällä kuin ³/4" (19 mm). Verrattuna seinäpalkkien signaaleihin LoLevel^™ -ilmaisin voi auttaa erottamaan seinäpalkit vääristä positiivisista tuloksista.
• StudScan paikantaa sekä puu- että metalliseinäpalkkien keskikohdan, reunat ja suunnan jopa ³/4" (19 mm) syvyyteen. LCD-näyttö ei ole taustavalaistu tässä tilassa. StudScan-tilassa signaalin voimakkuuden ilmaisin käyttää samaa kuvaketta kuin LoLevel^™ -ilmaisin. Kun TC^™ on pois päältä, vahva signaali ilmaistaan täysillä signaalin voimakkuuspalkeilla.
• DeepScan^® paikantaa seinäpalkkien (puu ja metalli) keskikohdan, reunat ja suunnan jopa 1¹/2" (38 mm) syvyyteen. LCD-näyttö on taustavalaistu vihreällä valolla.

HUOMAUTUS: TC^™ ja StudScan käyttävät samaa kytkinasetusta, mutta toimivat eri tavalla. StudScan havaitsee sekä puu- että metalliseinäpalkit skannauksen aikana, kun taas TC^™ havaitsee vain puuseinäpalkit ja jättää metallin huomiotta. Voit erottaa nämä kaksi tilaa toisistaan TC^™ -tilan LCD-näytön vaaleansinisellä taustavalolla. StudScan ei ole taustavalaistu. MetalliWarning^™ -ilmaisin tulee näkyviin, kun metalli havaitaan tai on vaarallisen lähellä TC^™-, StudScan- ja DeepScan^® -tiloissa.

WIREWARNING^® -TUNNISTUS

Zircon^® WireWarning^® -tunnistus havaitsee jatkuvasti jännitteisiä, suojaamattomia AC (vaihtovirta) -johtoja ja varoittaa niistä kaikissa tiloissa. Kun jännitteinen AC-jännite havaitaan, varoitusilmaisin tulee näkyviin ja näyttö alkaa vilkkua punaisena, kunnes työkalu on siirretty riittävän kauas jännitteisestä johdosta. Kun kalibrointi alkaa AC-johdon päällä missä tahansa tilassa, AC-kuvake vilkkuu.

Noudata erityistä varovaisuutta näissä olosuhteissa tai aina, kun jännitteisiä vaihtovirtajohtoja on läsnä.

Työkalu ei välttämättä havaitse AC-toimintaa, jos johdot ovat yli 2" (50 mm) skannatun pinnan takana, betonissa, suojaputkessa, vanerilevyn takana tai metallisen seinäpäällysteen takana tai jos ympäristössä tai skannatulla pinnalla on kosteutta.

ASENNA 9 VOLTIN PARISTO

Käytä aina uutta 9 V:n alkaliparistoa, jonka viimeinen käyttöpäivä on vähintään 3 vuotta nykyistä päivämäärää myöhemmin. Kohdista pariston suunta paristokotelon sisällä olevaan kuvaan.

Älä luota pelkästään työkaluun löytääksesi pinnan takana olevia kohteita. Käytä muita tietoja apuna kohteiden paikantamisessa ennen pinnan läpäisemistä, mukaan lukien rakennussuunnitelmat, putkien ja johdotuksen näkyvät sisääntulokohdat seiniin, kuten kellarissa, ja tavanomaiset seinäpalkkien välistysetäisyydet.

VALITSE TILA / KÄYNNISTÄ

Siirrä tilan valintakytkin haluttuun tilaan: TC^™ / StudScan ja DeepScan^®.

Aktivoi työkalu painamalla virtapainiketta ja pitämällä sitä painettuna. Laite sammuu 1–2 sekunnin kuluttua virtapainikkeen vapauttamisesta.

PUHTAAN PUISEN RUNKOPUUN ETSINTÄ TARGET CONTROL^™ (TC^™) -TILASSA

TC^™ on suunniteltu havaitsemaan puiset runkopuut skannauksen aikana. Parhaan tuloksen saavuttamiseksi pidä työkalua kuvan mukaisesti ja liiku hitaasti skannauksen aikana. Älä koske pintaan kalibroinnin tai skannauksen aikana.

1. Aseta tilaksi TC^™ / StudScan -kytkin.
2. Pidä työkalua tasaisesti seinää vasten, paina sitten virtapainiketta ja pidä sitä painettuna. (Kuva A) Laite kalibroituu 1–2 sekunnissa. Oikea kalibrointi vahvistetaan lyhyellä piippauksella, SpotLite^® -osoittimen välähdyksellä ja kuvakkeiden välähdyksellä. Jos kalibrointivirhe ilmenee, kaikki kuvakkeet vilkkuvat jatkuvasti.

   HUOMAUTUS: Näytöllä on vaaleansininen taustavalo TC^™ -tilassa.
   ÄLÄ LIIKUTA TYÖKALUA KALIBROINNIN AIKANA.
3. Kun pidät virtapainiketta painettuna, liu'uta työkalua hitaasti seinää pitkin. Kun työkalu löytää runkopuun reunan, reunan ilmaisin näyttää. (Kuva B)

4. Jatka liu'uttamista. Kun työkalu löytää runkopuun keskikohdan, hiusristikko tulee näkyviin ja SpotLite^® syttyy. Merkitse kohta, josta runkopuu löytyi. (Kuva C)

5. Työkalu kalibroituu automaattisesti käytön aikana. Jos kaksi ACT^™ -nuolta ilmestyy LCD-näytölle, työkalu kalibroitiin runkopuun päällä ja siirrettiin sitten pois. Tämä on ACT^™ (Auto Correcting Technology) toiminnassa.
   HUOMAUTUS: LoLevel^™ -ilmaisin näyttää nopeasti putoavia palkkeja, kun laite havaitsee jatkuvan heikon signaalin, mikä osoittaa, että väärä positiivinen kohde saattaa olla läsnä.
6. Käytä Luota, mutta varmista -tekniikkaa kipsilevyruuvien tai naulojen löytämiseksi runkopuusta ylös ja alas varmistaaksesi, että olet löytänyt puisen runkopuun. Muut esineet, kuten muoviset putket, eivät sisällä nauloja tai kipsilevyruuveja. (Katso tärkeä huomautus kohdasta ENNEN ALOITTAMISTA saadaksesi lisätietoja tästä menettelystä.)

RUNKOPUUN ETSINTÄ STUDSCAN-TILASSA (TC^™ POIS PÄÄLTÄ)

1. Aseta tilaksi TC^™ / StudScan -kytkin.
2. Pidä työkalua tasaisesti seinää vasten, paina virtapainiketta, vapauta se ja paina sitä uudelleen pitäen sitä painettuna toisen kerran. Laite kalibroituu 1–2 sekunnissa. Lyhyt piippaus vahvistaa, että kalibrointi on valmis. Jos kalibrointivirhe ilmenee, kaikki kuvakkeet vilkkuvat jatkuvasti.
   HUOMAUTUS: Työkalu on StudScan-tilassa (TC^™ pois päältä), kun LCD-taustavalo on pois päältä. Kun TC^™ -tila on pois päältä, metalliesineet voidaan ilmoittaa runkopuuna ja signaalin voimakkuuden ilmaisimella on tasaiset voimakkuuspalkit.
   ÄLÄ LIIKUTA TYÖKALUA KALIBROINNIN AIKANA.
3. Kun pidät virtapainiketta painettuna, liu'uta työkalua hitaasti seinää pitkin. Kun työkalu löytää runkopuun reunan, reunan ilmaisin näyttää.
4. Jatka liu'uttamista. Kun työkalu löytää runkopuun keskikohdan, hiusristikko syttyy, SpotLite^® syttyy ja kuuluu piippaus. (Kuva D) Merkitse kohta, josta runkopuu löytyi.

5. Työkalu kalibroituu automaattisesti käytön aikana. Jos kaksi ACT^™ -nuolta ilmestyy LCD-näytölle, työkalu kalibroitiin ^{Kuva D} liian lähellä runkopuuta ja siirrettiin sitten pois. Tämä on ACT^™ (Auto Correcting Technology) toiminnassa. (Kuva E)


Palaa TC^™ -tilaan vapauttamalla ja painamalla virtapainiketta uudelleen. Kun näyttö on taustavalaistu vaaleansinisenä, olet palannut TC^™ -tilaan.

SKANNAUS DEEPSCAN^® -TILASSA

DeepScan^® -tilaa käytetään syvempien runkopuiden skannaamiseen tai käytettäväksi paksumpien seinien kanssa. Se voi havaita runkopuut jopa 1¹/2" (38 mm) syvyydeltä.

1. Aseta tilaksi DeepScan^®.
2. Toista vaiheet 2–4 STUDSCAN-TILA -osiossa.
   HUOMAUTUS: Paksummilla pinnoilla skannattaessa laite ei välttämättä löydä reunoja pinnoilta, jotka ovat paksumpia kuin ³/4" (19 mm).

ÄLÄ OLETA, ETTÄ SEINÄSSÄ EI OLE JÄNNITTEISIÄ SÄHKÖJOHTOJA. ÄLÄ RYHDY TOIMENPITEISIIN, JOTKA VOISIVAT OLLA VAARALLISIA, JOS SEINÄSSÄ ON JÄNNITTEINEN SÄHKÖJOHTO. KATKAISE AINA SÄHKÖ-, KAASU- JA VESILIITÄNNÄT ENNEN PINNAN LÄPI TUNKEUTUMISTA. NÄIDEN OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA SÄHKÖISKUUN, TULEEN JA/TAI VAKAVAAN VAMMAAN TAI OMAISUUSVAHINKOON.

TYÖSKENTELY ERI MATERIAALIEN KANSSA

Tapetti Työkalu toimii normaalisti tapetilla tai kankaalla päällystetyillä seinillä, elleivät materiaalit ole metallifoliota, sisällä metallikuituja tai ovat vielä märkiä levityksen jälkeen. Tapetin on ehkä kuivuttava useita viikkoja levityksen jälkeen. Vasta maalatut seinät Kuivuminen voi kestää viikon tai kauemmin levityksen jälkeen.

Rima ja rappaus Tätä työkalua ei ole suunniteltu skannaamaan riman ja rappauksen yli.

Erittäin kuvioidut seinät tai akustiset katot Kun skannaat kattoa tai seinää, jossa on epätasainen pinta, aseta ohut pahvi skannattavalle pinnalle ja skannaa pahvin yli DeepScan^® -tilassa.

Puulattia, aluslattia tai kipsilevy vanerilevytyksen päällä Käytä DeepScan^® -tilaa ja liikuta työkalua hitaasti. Tämä työkalu ei voi skannata puisten runkopuiden ja palkkien läpi maton ja pehmusteen läpi.

HUOMAUTUS: Tunnistussyvyys ja tarkkuus voivat vaihdella riippuen skannausympäristön olosuhteista, kuten mineraalipitoisuudesta, kosteudesta, tekstuurista ja seinämateriaalien koostumuksesta.

Sähköjohdot ja putket Riippuen sähköjohtojen tai putkien läheisyydestä seinän pintaan, työkalu voi havaita ne samalla tavalla kuin runkopuut.

Varovaisuutta on aina noudatettava naulattaessa, leikattaessa tai porattaessa seiniin, lattioihin ja kattoihin, jotka saattavat sisältää näitä esineitä.

Runkopuut Runkopuut on normaalisti sijoitettu 16" tai 24" (40 cm tai 60 cm) välein keskeltä keskelle ja ne ovat 1¹/2" (38 mm) leveitä.

Mikään lähempänä toisiaan tai eri leveydellä ei välttämättä ole runkopuu.

VIANMÄÄRITYS- JA RAKENNUSVINKKEJÄ

Skannaa QR-koodi saadaksesi lisätietoja.

1. tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja
2. tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.
