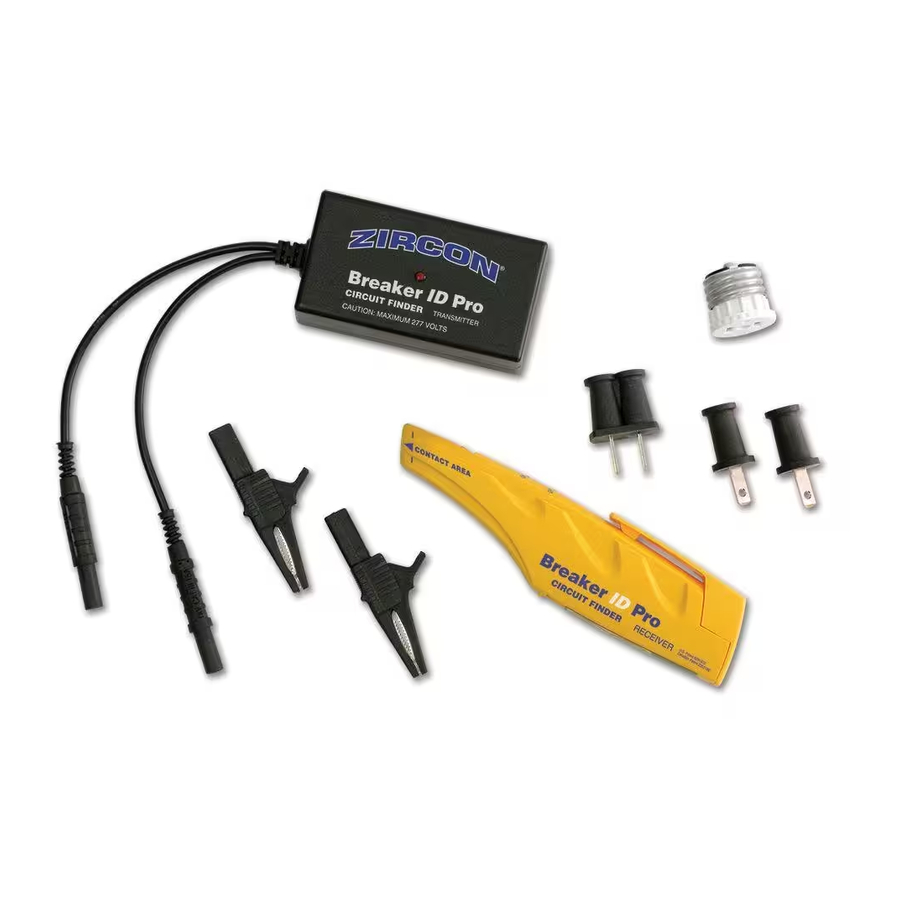

YLEISKATSAUS

Sulakekytkimen paikantaminen, kun virtapiiri on katkaistava, voi olla todellinen ongelma. Poista arvailu oikean sulakekytkimen löytämisestä.

LAITTEEN ARVOT

Lähetin: 80–277 Vca 50–60 Hz 4 W enintään
Vastaanotin: 9 Vcc 14 mA
CAT II
Suurin korkeus: 2000 m
Suurin käyttölämpötila: 40 °C (104 °F)
Saasteaste 2
Suurin kosteus 80 %
Tämä laite on tarkoitettu vain sisäkäyttöön.

Jos laitetta käytetään muulla kuin tässä määritetyllä tavalla, laitteen tarjoama suojaus voi heikentyä.

Valmistaja on ainoa, joka saa vaihtaa tai korjata tämän laitteen osia.

Tekninen tuki: 01 (800) 788-0233, info@zircon.com tai www.zircon.com.

AKUN ASENTAMINEN

Nosta klipsin pohjassa olevaa kielekettä päätykannen vapauttamiseksi.

Liu'uta 9 Vcc -akku lokeroon, napa edellä, sovittaen akun (+) ja (-) -navat koteloon.

Liu'uta klipsi vastaanottimeen ja paina akkua alas, kunnes molemmat osat napsahtavat yhteen.

VIRRAPIIRIN PAIKANTAMINEN

Huomautus: Pieni osa sulakerasioista on asennettu siten, että sulakekytkimet ovat pystysuunnassa. Katso oikea vastaanottimen suuntaus kaavioista.

Liitä lähetin tunnistettavaan virtapiiriin. LED-valo vilkkuu noin viisi sekuntia ja palaa sitten tasaisesti osoittaen, että lähetin toimii.

Kolmivaiheisessa sovelluksessa lähetin voidaan liittää minkä tahansa virtajohdon ja nollajohtimen väliin tai johdosta johtoon sekä tähti- että kolmiokytkennässä. Breaker ID Pro -lähetintä ei saa missään tapauksessa käyttää, jos lähettimen jännite ylittää 277 Vca, koska se aiheuttaa laitteen vikaantumisen ja korjauskelvottoman vaurion.

Siirry sulaketauluun. Kytke vastaanotin päälle ja pidä sitä sulakekytkintä vasten kuvan osoittamalla tavalla.

On tärkeää pitää vastaanotinta kulmassa siten, että koko vastaanottimen KONTAKTIALUE koskettaa jokaista sulakekytkintä.

Skannaa vastaanotin hitaasti kaikkien sulakekytkimien yli. Tämä kalibroi laitteen. Tämän ensimmäisen läpikäynnin aikana, kun laite kalibroituu, vastaanotin voi osoittaa useamman kuin yhden sulakekytkimen. Tämä on normaalia. Jos sinulla on useampi kuin yksi taulu, muista suorittaa tämä vaihe jokaiselle taululle. Älä sammuta vastaanotinta.

Tee toinen läpikäynti sulakekytkimien yli. Kun vihreä LED-valo palaa ja summeri soi, olet suoraan lähettimeen kytketyn sulakekytkimen yläpuolella.

Katkaise sulakekytkin.
Varmista ennen työn aloittamista, että lähettimen punainen LED-valo on sammunut, mikä osoittaa, että virtapiiri on katkaistu.

LAITTEEN PUHDISTAMINEN JA SÄILYTTÄMINEN

Puhdista lähetin vain kuivalla liinalla. Älä altista tuotetta nesteille.

HYÖDYLLISIÄ VIHJEITÄ

Tilanne	Todennäköiset syyt	Ratkaisut
Ei ilmaisua, eli ei vihreää LED-valoa eikä summeria.	Kyseisen virtapiirin sulakekytkin ei ole skannattavassa rasiassa. Virtapiiri ei ole jännitteinen. Lähetin on rikki.	Skannaa rasia, joka syöttää kyseistä virtapiiriä. Kytke virtapiiri päälle. Soita asiakastukeen numeroon (800) 788-0233
Useita ilmaisimia toisella skannauksella	Ensimmäinen skannaus suoritettiin liian nopeasti.	Skannaa uudelleen ja liikuta vastaanotinta hitaasti. Varmista, että pidät vastaanottimen kärjen lähellä sulakekytkintä ja säilytät oikean suuntauksen.
Valaisimeen kytketyn virtapiirin jäljittäminen		Käytä pistorasia-adapteria. Kierrä adapteri pistorasiaan ja kytke sitten lähetin siihen. Tai kytke jatkojohto adapteriin ja kytke sitten lähetin jatkojohtoon.
Vastaanotin osoittaa sulakekytkintä oikean yläpuolella	Vastaanotinta pidetään vaakasuunnassa siten, että vain vastaanottimen kärki koskettaa sulakekytkintä eikä kulmassa (katso kuva kohdasta VIRRAPIIRIN PAIKANTAMINEN).	Pidä vastaanotinta kulmassa siten, että koko vastaanottimen KONTAKTIALUE koskettaa jokaista sulakekytkintä (katso kuva kohdasta VIRRAPIIRIN PAIKANTAMINEN).
