Zircon Breaker ID Pro - Manuale del cercafusibili

Contenuti

1 PANORAMICA
2 CARATTERISTICHE DELL'APPARECCHIATURA
3 INSTALLAZIONE DELLA BATTERIA
4 LOCALIZZAZIONE DI UN CIRCUITO
5 PULIZIA E CONSERVAZIONE DELL'UNITÀ
6 SUGGERIMENTI UTILI
7 Riferimenti
8 Scarica manuale
9 In altre lingue

PANORAMICA

Localizzare un interruttore quando si deve spegnere un circuito può essere un vero problema. Elimina le congetture dalla ricerca dell'interruttore giusto.

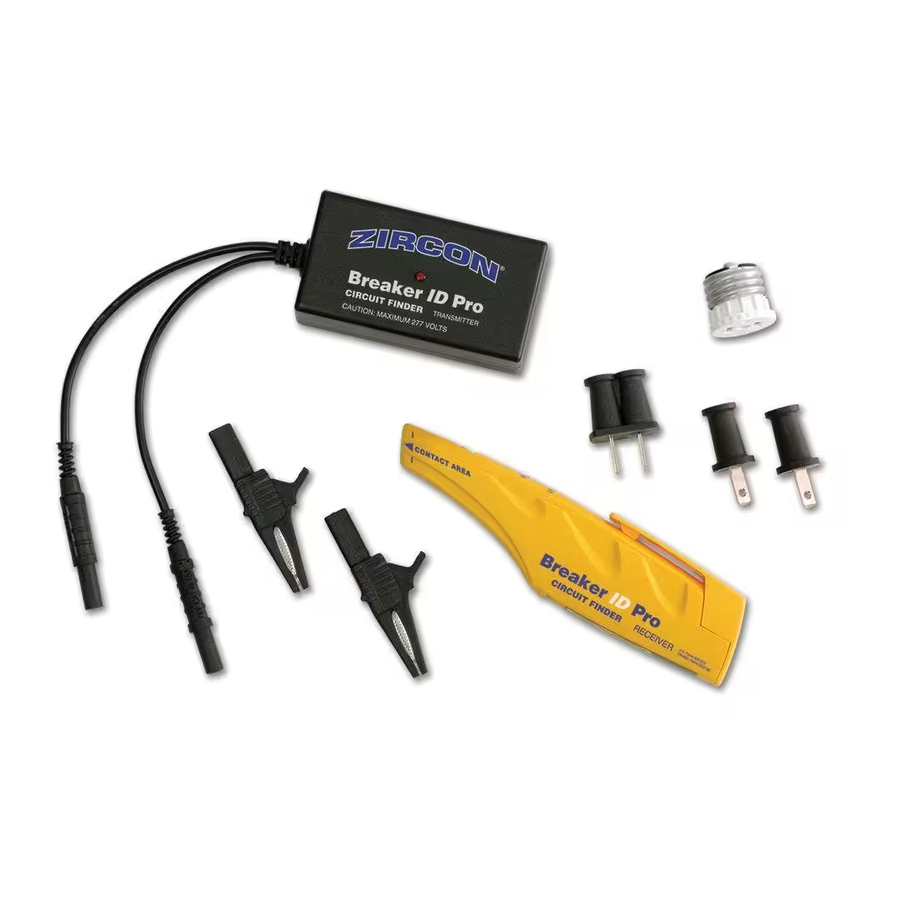

CARATTERISTICHE DELL'APPARECCHIATURA

Trasmettitore: 80–277 Vca 50–60 Hz 4 W massimo
Ricevitore: 9 Vcc 14 mA
CAT II
Altitudine massima: 2000 m
Temperatura massima di esercizio: 40°C (104°F)
Grado di inquinamento 2
Umidità massima dell'80%
Questo dispositivo è solo per uso interno.

Se il dispositivo viene utilizzato in un modo non specificato qui, la protezione fornita dal dispositivo potrebbe essere compromessa.

Nessuna parte di questo dispositivo può essere sostituita o riparata da nessuno tranne il produttore.

Assistenza tecnica: 01 (800) 788-0233, info@zircon.com, o www.zircon.com.

INSTALLAZIONE DELLA BATTERIA

Sollevare la linguetta sull'estremità inferiore della clip per rilasciare il cappuccio terminale.

Far scorrere la batteria da 9 Vcc nel vano, con il lato dei terminali per primo, facendo corrispondere i terminali (+) e (-) dalla batteria all'alloggiamento.

Far scorrere la clip sul ricevitore, premendo sulla batteria finché entrambi i pezzi non si incastrano.

LOCALIZZAZIONE DI UN CIRCUITO

Nota: una piccola percentuale di scatole di derivazione sono montate con interruttori orientati verticalmente. Vedere i diagrammi per il corretto orientamento del ricevitore.

Collegare il trasmettitore a un circuito che si desidera identificare. Il LED lampeggerà per circa cinque secondi e poi si illuminerà fisso, indicando che il trasmettitore sta funzionando.

In un'applicazione trifase, il trasmettitore può essere collegato tra qualsiasi linea di alimentazione e il neutro o da linea a linea in configurazioni di alimentazione sia a stella che a triangolo. In nessun caso il trasmettitore Breaker ID Pro può essere utilizzato dove la tensione attraverso il trasmettitore supera i 277 Vca, poiché ciò causerebbe il guasto del dispositivo con conseguenti danni irreparabili.

Andare al pannello dei circuiti. Accendere il ricevitore e tenerlo contro l'interruttore come mostrato.

È importante tenere il ricevitore ad un angolo in modo che l'intera AREA DI CONTATTO del ricevitore tocchi ogni interruttore.

Scansionare lentamente il ricevitore su tutti gli interruttori. Questo calibra l'unità. Durante questo primo passaggio mentre l'unità si sta calibrando, il ricevitore può indicare più di un interruttore. Questo è normale. Se si dispone di più di un pannello, assicurarsi di eseguire questo passaggio su ogni pannello. Non spegnere il ricevitore.

Eseguire un secondo passaggio sugli interruttori. Quando il LED verde si illumina e il cicalino suona, si è direttamente sopra l'interruttore collegato al trasmettitore.

Spegnere l'interruttore.
Verificare che il LED rosso sul trasmettitore sia spento, indicando un circuito morto, prima di iniziare il lavoro.

PULIZIA E CONSERVAZIONE DELL'UNITÀ

Pulire il trasmettitore solo con un panno asciutto. Non esporre il prodotto a liquidi.

SUGGERIMENTI UTILI

Situazione	Cause probabili	Soluzioni
Nessuna indicazione, cioè nessun LED verde e cicalino.	L'interruttore per quel circuito non si trova nella scatola che viene scansionata. Circuito non in tensione. Trasmettitore guasto.	Scansionare la scatola che alimenta quel circuito. Accendere il circuito. Chiamare l'assistenza clienti al numero (800) 788-0233
Indicazioni multiple alla seconda scansione	La prima scansione è stata eseguita troppo rapidamente.	Scansionare di nuovo, muovendo il ricevitore lentamente. Assicurarsi di tenere il naso del ricevitore vicino all'interruttore e mantenere l'orientamento corretto.
Tracciamento del circuito collegato all'apparecchio di illuminazione		Utilizzare un adattatore per presa. Avvitare l'adattatore nella presa, quindi collegare il trasmettitore. Oppure collegare una prolunga all'adattatore, quindi collegare il trasmettitore alla prolunga.
Il ricevitore indica l'interruttore sopra quello corretto	Il ricevitore è tenuto orizzontalmente con solo la punta del ricevitore a contatto con l'interruttore e non ad angolo (vedere l'illustrazione in LOCALIZZAZIONE DI UN CIRCUITO).	Tenere il ricevitore ad un angolo in modo che l'intera AREA DI CONTATTO del ricevitore tocchi ogni interruttore (vedere l'illustrazione in LOCALIZZAZIONE DI UN CIRCUITO).

Zircon è un marchio registrato di Zircon Corporation.

Visitare www.zircon.com per le istruzioni più aggiornate.

Modello: Breaker ID Pro

Trasmettitore: 80-277 Vca 50-60 Hz 4 W

Ricevitore: 9 Vcc 14 mA

Produttore: ZIRCON DE MÉXICO, S.A. DE C.V.
AV. ITURBIDE # 424, COL. OBRERA, C.P. 22830, ENSENADA, Baja California
Tel.: 01 (800) 788-0233

Si prega di leggere e seguire queste istruzioni prima di utilizzare lo strumento.

ZirconCorporation
ZirconTools | ZirconToolPro
ZirconTV
ZirconTools

www.zircon.com • info@zircon.com
