Zircon SuperScan M2 - Manuale Avanzato del Cercamontanti

PRIMA DI INIZIARE

I CERCAMONTANTI ZIRCON^® FUNZIONANO RILEVANDO CAMBIAMENTI DI DENSITÀ DIETRO LA PARETE. ALTRI OGGETTI POSSONO ESSERE RILEVATI, SPECIALMENTE SE SONO MOLTO VICINI ALLA PARETE. NON PRESUPPORRE CHE TUTTO CIÒ CHE VIENE RILEVATO SIA UN MONTANTE.

• Utilizzare sempre una nuova batteria alcalina da 9V con una data di scadenza estesa di almeno 3 anni oltre la data attuale. Allineare la direzione della batteria all'immagine all'interno del vano batteria.
• Non affidarsi esclusivamente allo strumento per localizzare oggetti dietro una superficie. Utilizzare altre informazioni per aiutare a localizzare tali oggetti prima di penetrare la superficie, inclusi piani di costruzione, punti visibili di ingresso di tubi, cablaggi nelle pareti come in un seminterrato, e pratiche standard di spaziatura dei montanti.
• Avviare sempre la scansione in modalità Target Control^™ (TC^™), che esegue la scansione attraverso cartongesso standard a strato singolo fino a ³/4" (19 mm) di profondità.
• Scansionare sempre i montanti a diverse altezze sulla parete e marcare la posizione di ogni obiettivo indicato dal cercamontanti. Questo è chiamato "mapping the wall" (mappatura della parete). Tubi e altri oggetti probabilmente non daranno letture consistenti dal pavimento al soffitto, come farebbe un montante.
• I montanti normalmente corrono dal pavimento al soffitto, eccetto sopra e sotto le finestre e sopra le porte.
• Le letture dovrebbero essere sempre consistenti e ripetibili.
• I cercamontanti Zircon^® sono raccomandati solo per uso interno.
• Altri oggetti comunemente contenuti in pareti, pavimenti o soffitti sono tubi dell'acqua (plastica e metallo), tubature del gas, elementi tagliafuoco e cablaggi elettrici.
• La profondità e la precisione di rilevamento possono variare a seconda delle condizioni dell'ambiente di scansione, come contenuto minerale, umidità, consistenza e uniformità dei materiali della parete.
• A seconda della prossimità di cablaggi elettrici o tubi alla superficie della parete, lo strumento potrebbe rilevarli allo stesso modo dei montanti.

Si deve sempre usare cautela quando si inchioda, si taglia o si fora in pareti, pavimenti e soffitti che potrebbero contenere questi elementi. Usare estrema cautela in queste circostanze o ogni volta che è presente cablaggio AC sotto tensione.

• I montanti sono normalmente distanziati di 16" o 24" (40 cm o 60 cm) al centro, sono normalmente larghi 1¹/2" (38 mm) e possono essere separati da elementi tagliafuoco. Qualsiasi cosa più vicina o di una larghezza diversa potrebbe non essere un montante.

Trust but Verify è una tecnica che può aiutare a indicare le zone "safe-to-drill" (sicure per la perforazione) per minimizzare il rischio di colpire metalli esistenti su un montante, come chiodi, viti e piastre protettive. Quando le Crosshairs appaiono in modalità TC^™, muovere lo strumento verticalmente su e giù lungo il montante. Gli indicatori di montante (Crosshairs, Edge Indicators, Target Indicator Bars, Target Spotlight e SpotLite^® Pointer) si spegneranno su viti e altri metalli, per poi riaccendersi quando il montante è libero da metalli. Le zone "safe-to-drill" (sicure per la perforazione) si trovano tipicamente tra viti per cartongesso, chiodi o piastre protettive adiacenti, supponendo che il costruttore abbia installato correttamente le piastre protettive metalliche sul montante, e sopra impianti idraulici ed elettrici. Se gli indicatori di montante non scompaiono quando si muove verticalmente su e giù l'oggetto in modalità TC^™, l'assenza di viti per cartongesso, chiodi e piastre protettive indica che potrebbe trattarsi di un oggetto non metallico come tubi idraulici in plastica o tubazioni PEX, e non dovrebbe essere scambiato per un montante.

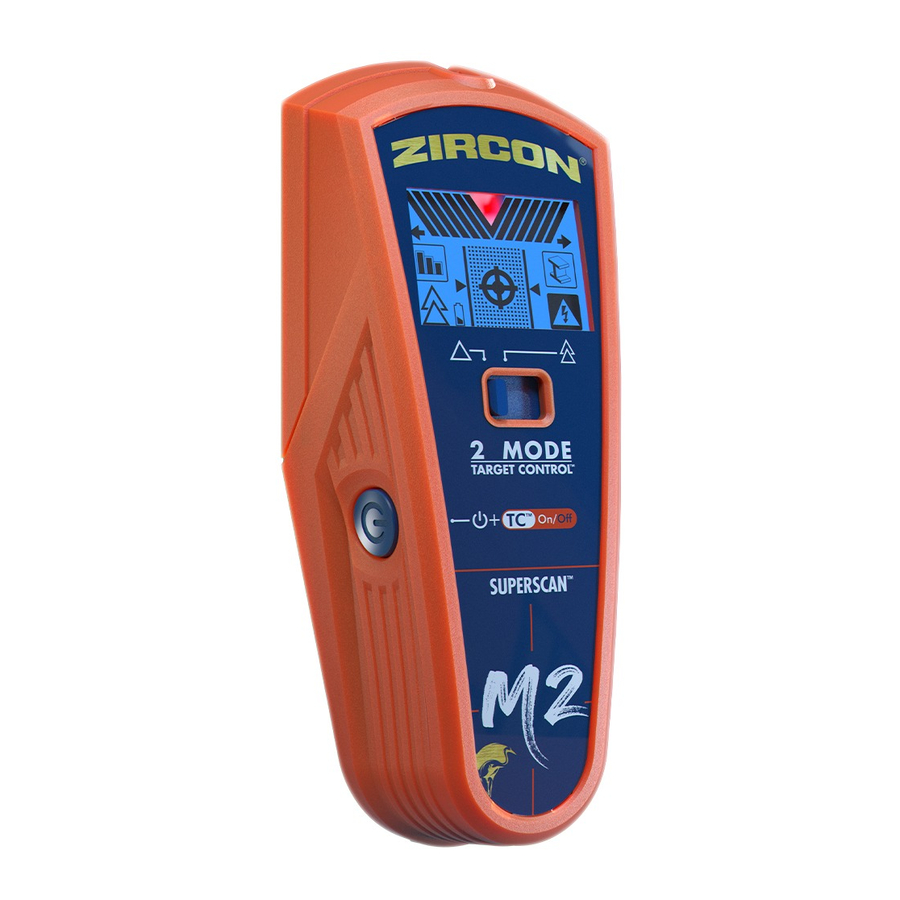

PANORAMICA

Dotato di tecnologia rivoluzionaria Target Control™ (TC™)
Il cercamontanti SuperScan^™ M2 è dotato di tecnologia TC^™, ottimizzata per trovare montanti in legno filtrando oggetti metallici falsi positivi come tubature, condotti, cinghie, staffe o canalizzazioni sotto le superfici. Con la modalità TC^™, gli utenti possono utilizzare la tecnica Trust but Verify per aiutare a identificare le zone "safe-to-drill" (sicure per la perforazione) tra viti per cartongesso, chiodi e piastre protettive adiacenti.

Tre modalità di scansione:

• Target Control^™ (TC^™) individua il centro, i bordi e la direzione dei montanti in legno (ignorando il metallo) fino a ³/4" (19 mm) di profondità. Lo schermo LCD sarà retroilluminato con una luce blu pallido. In modalità TC^™, l'indicatore LoLevel^™ indica oggetti con segnale basso (debole), come tubi dell'acqua in plastica, scarichi fognari in plastica o montanti più profondi di ³/4" (19 mm). Se confrontato con i segnali dei montanti, l'indicatore LoLevel^™ può aiutare a differenziare i montanti dai falsi positivi.
• StudScan individua il centro, i bordi e la direzione sia dei montanti in legno che in metallo fino a ³/4" (19 mm) di profondità. Lo schermo LCD non sarà retroilluminato in questa modalità. In modalità StudScan, l'indicatore di intensità del segnale utilizza la stessa icona dell'indicatore LoLevel^™. Quando TC^™ è spento, un segnale forte è indicato da barre di intensità del segnale piene.
• DeepScan^® individua il centro, i bordi e la direzione dei montanti (legno e metallo) fino a 1¹/2" (38 mm) di profondità. Lo schermo LCD sarà retroilluminato con una luce verde.

NOTA: TC^™ e StudScan utilizzano la stessa impostazione dell'interruttore ma funzionano in modo diverso. StudScan rileva sia montanti in legno che in metallo durante la scansione, mentre TC^™ rileva solo montanti in legno e ignora il metallo. È possibile distinguere tra le due modalità dalla retroilluminazione blu pallido sullo schermo LCD in modalità TC^™. StudScan non è retroilluminata. L'indicatore MetalliWarning^™ Indicator verrà visualizzato quando il metallo viene rilevato o è pericolosamente vicino nelle modalità TC^™, StudScan e DeepScan^®.

RILEVAMENTO WIREWARNING^®

Il Rilevamento WireWarning^® di Zircon^® rileva e avvisa continuamente la presenza di fili AC (corrente alternata) sotto tensione e non schermati in qualsiasi modalità. Quando viene rilevata una tensione AC sotto tensione, appare l'indicatore di avviso e lo schermo inizia a lampeggiare in rosso finché lo strumento non viene allontanato sufficientemente dal filo sotto tensione. Quando la calibrazione inizia sopra un filo AC in qualsiasi modalità, l'icona AC lampeggerà.

Usare estrema cautela in queste circostanze o ogni volta che è presente cablaggio AC sotto tensione.

Lo strumento potrebbe non rilevare attività AC se i fili si trovano a più di 2" (50 mm) dietro la superficie scansionata, nel calcestruzzo, incapsulati in un condotto, dietro una parete di taglio in compensato o un rivestimento metallico della parete, o se è presente umidità nell'ambiente o sulla superficie scansionata.

INSTALLARE LA BATTERIA DA 9 VOLT

Utilizzare sempre una nuova batteria alcalina da 9V con una data di scadenza estesa di almeno 3 anni oltre la data attuale. Allineare la direzione della batteria all'immagine all'interno del vano batteria.

Non affidarsi esclusivamente allo strumento per localizzare oggetti dietro una superficie. Utilizzare altre informazioni per aiutare a localizzare tali oggetti prima di penetrare la superficie, inclusi piani di costruzione, punti visibili di ingresso di tubi e cablaggi nelle pareti, come in un seminterrato, e pratiche standard di spaziatura dei montanti.

SELEZIONA MODALITÀ / ACCENSIONE

Spostare l'interruttore selettore di modalità sulla modalità desiderata: TC^™ / StudScan, e DeepScan^®.

Per attivare lo strumento, tenere premuto il Pulsante di accensione. Il dispositivo si spegne 1–2 secondi dopo il rilascio del Pulsante di accensione.

TROVA UN MONTANTE DI LEGNO PULITO IN MODALITÀ TARGET CONTROL^™ (TC^™)

TC^™ è progettato per rilevare montanti di legno durante la scansione. Per ottenere i migliori risultati, tenere lo strumento come mostrato e muoversi lentamente durante la scansione. Non toccare la superficie durante la calibrazione o la scansione.

1. Impostare la modalità sull'interruttore TC^™ / StudScan.
2. Tenere lo strumento piatto contro la parete, quindi premere e tenere premuto il Pulsante di accensione. (Figura A) Il dispositivo si calibrerà in 1-2 secondi. La corretta calibrazione è confermata da un breve segnale acustico, un lampeggio del puntatore SpotLite^® e un flash delle icone. Se si verifica un errore di calibrazione, tutte le icone lampeggeranno continuamente.

   NOTA: Lo schermo avrà una retroilluminazione blu pallido in modalità TC^™.
   NON MUOVERE LO STRUMENTO DURANTE LA CALIBRAZIONE.
3. Mentre si tiene premuto il Pulsante di accensione, far scorrere lentamente lo strumento lungo la parete. Quando lo strumento trova il bordo di un montante, viene visualizzato l'Indicatore del bordo. (Figura B)

4. Continuare a far scorrere. Quando lo strumento trova il centro di un montante, vengono visualizzate le Croci di mira e SpotLite^® si illumina. Segnare il punto in cui è stato trovato il montante. (Figura C)

5. Lo strumento si ricalibra automaticamente durante l'uso. Se le due frecce ACT^™ appaiono sul display LCD, lo strumento è stato calibrato sopra un montante, quindi allontanato. Questa è la tecnologia ACT^™ (Auto Correcting Technology) in azione.
   NOTA: L'Indicatore LoLevel^™ visualizzerà barre a cascata rapidamente quando il dispositivo rileva un segnale debole sostenuto, indicando che potrebbe essere presente un oggetto falso positivo.
6. Utilizzare la tecnica Fidarsi ma Verificare per trovare viti o chiodi per cartongesso su e giù per il montante per confermare di aver individuato un montante di legno. Altri oggetti, come tubi idraulici in plastica, non contengono chiodi o viti per cartongesso. (Vedere la nota importante sotto PRIMA DI INIZIARE per maggiori informazioni su questa procedura.)

TROVA UN MONTANTE IN MODALITÀ STUDSCAN (TC^™ DISATTIVATO)

1. Impostare la modalità sull'interruttore TC^™ / StudScan.
2. Tenere lo strumento piatto contro la parete, premere il Pulsante di accensione, rilasciarlo, quindi premerlo di nuovo, tenendolo premuto la seconda volta. Il dispositivo si calibrerà in 1-2 secondi. Un breve segnale acustico conferma che la calibrazione è completa. Se si verifica un errore di calibrazione, tutte le icone lampeggeranno continuamente.
   NOTA: Lo strumento è in modalità StudScan (TC^™ disattivato) quando la retroilluminazione del display LCD è spenta. Quando la modalità TC^™ è disattivata, gli oggetti metallici possono essere indicati come montanti e l'Indicatore della forza del segnale avrà barre di forza costanti.
   NON MUOVERE LO STRUMENTO DURANTE LA CALIBRAZIONE.
3. Mentre si tiene premuto il Pulsante di accensione, far scorrere lentamente lo strumento lungo la parete. Quando lo strumento trova il bordo di un montante, viene visualizzato l'Indicatore del bordo.
4. Continuare a far scorrere. Quando lo strumento trova il centro di un montante, le Croci di mira si accendono, SpotLite^® si illumina e suona un segnale acustico. (Figura D) Segnare il punto in cui è stato trovato il montante.

5. Lo strumento si ricalibra automaticamente durante l'uso. Se le due frecce ACT^™ appaiono sul display LCD, lo strumento è stato ^{Figura D} calibrato troppo vicino a un montante, quindi allontanato. Questa è la tecnologia ACT^™ (Auto Correcting Technology) in azione. (Figura E)


Per tornare alla modalità TC^™, rilasciare e premere di nuovo il Pulsante di accensione. Quando il display è retroilluminato in blu pallido, si è di nuovo in modalità TC^™.

SCANSIONE IN MODALITÀ DEEPSCAN^®

La modalità DeepScan^® è utilizzata per la scansione di montanti più profondi o per l'uso con pareti più spesse. Può rilevare montanti fino a 1¹/2" (38 mm) di profondità.

1. Impostare la modalità su DeepScan^®.
2. Ripetere i passaggi 2-4 nella sezione MODALITÀ STUDSCAN.
   NOTA: Durante la scansione su superfici più spesse, il dispositivo potrebbe non trovare i bordi su superfici più spesse di ³/4" (19 mm).

NON PRESUMERE CHE NON CI SIANO FILI ELETTRICI SOTTO TENSIONE NELLA PARETE. NON INTRAprendere AZIONI CHE POTREBBERO ESSERE PERICOLOSE SE LA PARETE CONTIENE UN FILO ELETTRICO SOTTO TENSIONE. SPEGNERE SEMPRE LE FORNITURE DI ELETTRICITÀ, GAS E ACQUA PRIMA DI PENETRARE UNA SUPERFICIE. LA MANCATA OSSERVANZA DI QUESTE ISTRUZIONI PUÒ PROVOCARE SCOSSSE ELETTRICHE, INCENDI E/O GRAVI LESIONI O DANNI ALLA PROPRIETÀ.

LAVORARE CON MATERIALI DIVERSI

Carta da parati Lo strumento funziona normalmente su pareti coperte da carta da parati o tessuto, a meno che i materiali non siano lamina metallica, contengano fibre metalliche o siano ancora bagnati dopo l'applicazione. La carta da parati potrebbe aver bisogno di diverse settimane per asciugarsi dopo l'applicazione. Pareti appena dipinte Potrebbe essere necessaria una settimana o più per asciugarsi dopo l'applicazione.

Listelli e intonaco Questo strumento non è progettato per la scansione su listelli e intonaco.

Pareti molto strutturate o soffitti acustici Durante la scansione di un soffitto o di una parete con una superficie irregolare, posizionare un cartone sottile sulla superficie da scansionare e scansionare sopra il cartone in modalità DeepScan^®.

Pavimenti in legno, sottofondi o cartongesso su rivestimento in compensato Utilizzare la modalità DeepScan^® e muovere lentamente lo strumento. Questo strumento non può scansionare montanti e travetti in legno attraverso moquette e imbottiture.

NOTA: La profondità di rilevamento e l'accuratezza possono variare a seconda delle condizioni dell'ambiente di scansione, come il contenuto minerale, l'umidità, la texture e la consistenza dei materiali della parete.

Cablaggio elettrico e tubi A seconda della prossimità del cablaggio elettrico o dei tubi alla superficie della parete, lo strumento potrebbe rilevarli nello stesso modo dei montanti.

È sempre necessario usare cautela quando si inchioda, si taglia o si fora in pareti, pavimenti e soffitti che potrebbero contenere questi elementi.

Montanti I montanti sono normalmente distanziati di 16" o 24" (40 cm o 60 cm) al centro e sono larghi 1¹/2" (38 mm).

Qualsiasi cosa più vicina o di larghezza diversa, potrebbe non essere un montante.

RISOLUZIONE DEI PROBLEMI E SUGGERIMENTI PER LA COSTRUZIONE

Scansiona il codice QR per maggiori informazioni.

1. questo dispositivo potrebbe non causare interferenze dannose, e
2. questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che potrebbero causare un funzionamento indesiderato.
