Zircon SuperScan M2 - Napredni priručnik za traženje greda

PRIJE NEGO ŠTO POČNETE

ZIRCON^® TRAGAČI ZA GREDAMA RADE TAKO ŠTO OSJEĆAJU PROMJENE GUSTOĆE IZA ZIDA. MOGU SE OTKRITI I DRUGI PREDMETI, POSEBNO AKO SU VRLO BLIZU ZIDA. NEMOJTE PRETPOSTAVLJATI DA JE SVE ŠTO SE OTKRIJE GREDA.

• Uvijek koristite novu 9V alkalnu bateriju s produljenim rokom trajanja najmanje 3 godine nakon trenutnog datuma. Uskladite smjer baterije sa slikom unutar odjeljka za bateriju.
• Nemojte se oslanjati isključivo na alat za lociranje predmeta iza površine. Koristite druge informacije kako biste lakše locirali takve predmete prije prodiranja u površinu, uključujući građevinske planove, vidljive točke ulaza cijevi, ožičenje u zidove, kao što je u podrumu, i standardne prakse razmaka greda.
• Uvijek započnite skeniranje u Target Control^™ (TC^™) načinu rada, koji skenira kroz standardni jednoslojni suhozid do ³/4" (19 mm) dubine.
• Uvijek skenirajte grede na nekoliko različitih visina na zidu i označite mjesto svake mete koju pokaže tragač za gredama. To se zove "mapiranje zida". Cijevi i drugi predmeti vjerojatno neće davati dosljedna očitanja od poda do stropa, kao što bi to činila greda.
• Grede obično idu od poda do stropa, osim iznad i ispod prozora te iznad vrata.
• Očitanja bi uvijek trebala biti dosljedna i ponovljiva.
• Zircon^® tragači za gredama preporučuju se samo za unutarnju upotrebu.
• Drugi predmeti koji se obično nalaze u zidovima, podovima ili stropovima su vodovodne cijevi (plastične i metalne), plinske linije, protupožarne barijere i električno ožičenje.
• Dubina osjetljivosti i točnost mogu varirati ovisno o uvjetima okoline skeniranja, kao što su sadržaj minerala, vlaga, tekstura i konzistencija materijala zida.
• Ovisno o blizini električnog ožičenja ili cijevi površini zida, alat ih može detektirati na isti način kao i grede.

Uvijek treba biti oprezan pri zabijanju čavala, rezanju ili bušenju u zidove, podove i stropove koji bi mogli sadržavati te predmete. Budite izuzetno oprezni u tim okolnostima ili kad god je prisutno aktivno AC ožičenje.

• Grede su obično razmaknute 16" ili 24" (40 cm ili 60 cm) od središta do središta, obično su široke 1¹/2" (38 mm) i mogu biti odvojene protupožarnim barijerama. Sve što je bliže ili različite širine možda nije greda.

Vjeruj, ali provjeri je tehnika koja može pomoći u označavanju "sigurnih za bušenje" zona kako bi se smanjio udar postojećih metala na gredi, kao što su čavli, vijci i zaštitne ploče. Kada se križići prikažu u TC^™ načinu rada, pomičite alat okomito gore-dolje po gredi. Indikatori greda (križići, indikatori rubova, trake indikatora mete, reflektor mete i SpotLite^® pokazivač) svi će se isključiti preko vijaka i drugog metala, a zatim će se ponovno uključiti kada greda bude slobodna od metala. "Sigurne za bušenje" zone obično su između susjednih vijaka za suhozid, čavala ili zaštitnih ploča, pod pretpostavkom da je graditelj pravilno ugradio metalne zaštitne ploče na gredu, te iznad vodovoda i električnih instalacija. Ako indikatori greda ne nestanu kada se alat pomiče okomito gore-dolje po objektu u TC^™ načinu rada, odsutnost vijaka za suhozid, čavala i zaštitnih ploča ukazuje da bi to mogao biti nemetalni objekt kao što je plastični vodovod ili PEX cijev, i ne smije se zamijeniti s gredom.

PREGLED

S revolucionarnom Target Control™ (TC™) tehnologijom

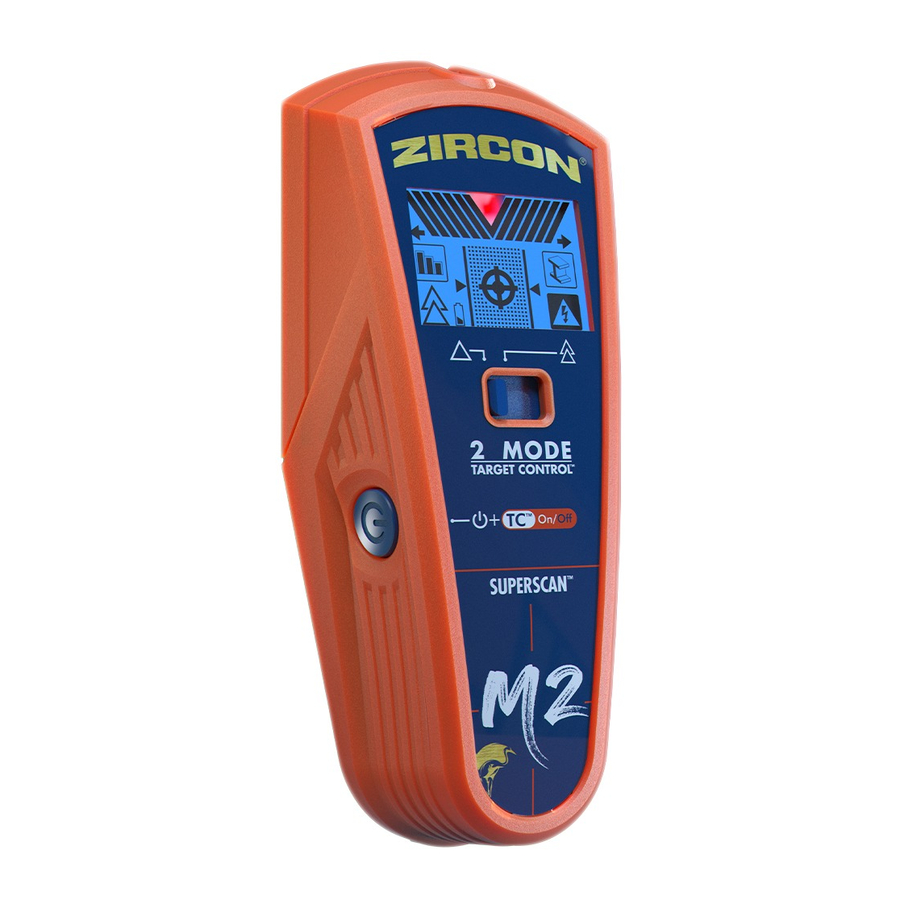

SuperScan^™ M2 tragač za gredama ima TC^™ tehnologiju, podešenu za pronalaženje drvenih greda dok filtrira metalne lažno pozitivne objekte kao što su vodovod, cijevi, trake, nosači ili kanali ispod površina. S TC^™ načinom rada, korisnici mogu koristiti tehniku Vjeruj, ali provjeri kako bi lakše identificirali "sigurne za bušenje" zone između susjednih vijaka za suhozid, čavala i zaštitnih ploča.

Tri načina skeniranja:

• Target Control^™ (TC^™) locira središte, rubove i smjer drvenih greda (dok ignorira metal) do ³/4" (19 mm) dubine. LCD će biti osvijetljen blijedo plavim svjetlom. U TC^™ načinu rada, LoLevel^™ indikator pokazuje objekte s niskim (slabim) signalom, kao što su plastične vodovodne cijevi, plastični odvodi kanalizacije ili grede dublje od ³/4" (19 mm). U usporedbi sa signalima greda, LoLevel^™ indikator može pomoći u razlikovanju greda od lažno pozitivnih rezultata.
• StudScan locira središte, rubove i smjer drvenih i metalnih greda do ³/4" (19 mm) dubine. LCD neće biti osvijetljen u ovom načinu rada. U StudScan načinu rada, indikator jačine signala koristi istu ikonu kao i LoLevel^™ indikator. Kada je TC^™ isključen, jak signal je označen punim trakama jačine signala.
• DeepScan^® locira središte, rubove i smjer greda (drvenih i metalnih) do 1¹/2" (38 mm) dubine. LCD će biti osvijetljen zelenim svjetlom.

NAPOMENA: TC^™ i StudScan koriste istu postavku prekidača, ali funkcioniraju drugačije. StudScan detektira drvene i metalne grede tijekom skeniranja, dok TC^™ detektira samo drvene grede i ignorira metal. Možete razlikovati dva načina rada po blijedo plavom pozadinskom osvjetljenju na LCD-u u TC^™ načinu rada. StudScan nema pozadinsko osvjetljenje. MetalliWarning^™ Indikator će se prikazati kada se detektira metal ili je opasno blizu u TC^™, StudScan i DeepScan^® načinima rada.

WIREWARNING^® DETEKCIJA

Zircon^® WireWarning^® Detekcija kontinuirano detektira i upozorava na aktivne, nezaštićene AC (izmjenične struje) žice u bilo kojem načinu rada. Kada se detektira aktivni AC napon, pojavljuje se indikator upozorenja i zaslon počinje treptati crveno dok se alat ne pomakne dovoljno daleko od aktivne žice. Kada kalibracija započne iznad AC žice u bilo kojem načinu rada, ikona AC će treptati.

Budite izuzetno oprezni u tim okolnostima ili kad god je prisutno aktivno AC ožičenje.

Alat možda neće detektirati AC aktivnost ako su žice više od 2" (50 mm) iza skenirane površine, u betonu, zatvorene u cijevi, iza zida od šperploče ili metalne zidne obloge, ili ako je prisutna vlaga u okolišu ili skeniranoj površini.

INSTALIRAJTE 9-VOLTNU BATERIJU

Uvijek koristite novu 9V alkalnu bateriju s produljenim rokom trajanja najmanje 3 godine nakon trenutnog datuma. Uskladite smjer baterije sa slikom unutar odjeljka za bateriju.

Nemojte se oslanjati isključivo na alat za lociranje predmeta iza površine. Koristite druge informacije kako biste lakše locirali predmete prije prodiranja u površinu, uključujući građevinske planove, vidljive točke ulaza cijevi i ožičenja u zidove, kao što je u podrumu, i standardne prakse razmaka greda.

ODABERITE NAČIN RADA / UKLJUČITE NAPAJANJE

Pomaknite prekidač za odabir načina rada na željeni način rada: TC^™ / StudScan i DeepScan^®.

Za aktiviranje alata, pritisnite i držite tipku za uključivanje (Power Button). Uređaj se isključuje 1-2 sekunde nakon što se otpusti tipka za uključivanje (Power Button).

PRONALAZAK ČISTOG DRVENOG STUPCA U NAČINU RADA TARGET CONTROL^™ (TC^™)

TC^™ je dizajniran za otkrivanje drvenih stupaca tijekom skeniranja. Za najbolje rezultate, držite alat kao što je prikazano i pomičite se polako tijekom skeniranja. Ne dodirujte površinu tijekom kalibracije ili skeniranja.

1. Postavite način rada na TC^™ / StudScan prekidač.
2. Držite alat ravno uz zid, zatim pritisnite i držite gumb za uključivanje (Power Button). (Slika A) Uređaj će se kalibrirati za 1–2 sekunde. Ispravna kalibracija potvrđena je kratkim zvučnim signalom, treperenjem SpotLite^® pokazivača i bljeskom ikona. Ako se dogodi pogreška u kalibraciji, sve će ikone neprekidno treperiti.

   NAPOMENA: Zaslon će imati blijedo plavo pozadinsko osvjetljenje u TC^™ načinu rada.
   NE POMIČITE ALAT TIJEKOM KALIBRACIJE.
3. Dok držite pritisnut gumb za uključivanje (Power Button), polako klizite alatom duž zida. Kada alat pronađe rub stupca, prikazuje se indikator ruba (Edge Indicator). (Slika B)

4. Nastavite kliziti. Kada alat pronađe središte stupca, prikazuju se križići (Crosshairs) i SpotLite^® svijetli. Označite mjesto gdje je stupac pronađen. (Slika C)

5. Alat se automatski ponovno kalibrira tijekom uporabe. Ako se na LCD-u pojave dvije ACT^™ strelice, alat je kalibriran iznad stupca, a zatim je pomaknut. Ovo je ACT^™ (tehnologija automatskog ispravljanja) na djelu.
   NAPOMENA: LoLevel^™ indikator će prikazati brzo kaskadne trake kada uređaj osjeti trajni slabi signal, što ukazuje da je možda prisutan lažno pozitivan objekt.
6. Koristite tehniku Vjeruj, ali provjeri za pronalaženje vijaka ili čavala za suhu gradnju gore-dolje po stupcu kako biste potvrdili da ste locirali drveni stupac. Drugi objekti, kao što su plastične vodovodne cijevi, ne sadrže čavle ili vijke za suhu gradnju. (Pogledajte važnu napomenu pod PRIJE NEGO ŠTO POČNETE za više informacija o ovom postupku.)

PRONALAZAK STUPCA U NAČINU RADA STUDSCAN (TC^™ ISKLJUČEN)

1. Postavite način rada na TC^™ / StudScan prekidač.
2. Držite alat ravno uz zid, pritisnite gumb za uključivanje (Power Button), otpustite ga, zatim ga ponovno pritisnite, držeći ga pritisnutim drugi put. Uređaj će se kalibrirati za 1–2 sekunde. Kratki zvučni signal potvrđuje da je kalibracija dovršena. Ako se dogodi pogreška u kalibraciji, sve će ikone neprekidno treperiti.
   NAPOMENA: Alat je u načinu rada StudScan (TC^™ isključen) kada je pozadinsko osvjetljenje LCD-a isključeno. Kada je TC^™ način rada isključen, metalni objekti mogu biti označeni kao stupac, a indikator jačine signala (Signal Strength Indicator) će imati stabilne trake jačine.
   NE POMIČITE ALAT TIJEKOM KALIBRACIJE.
3. Dok držite pritisnut gumb za uključivanje (Power Button), polako klizite alatom duž zida. Kada alat pronađe rub stupca, prikazuje se indikator ruba (Edge Indicator).
4. Nastavite kliziti. Kada alat pronađe središte stupca, križići (Crosshairs) se uključuju, SpotLite^® svijetli i oglašava se zvučni signal. (Slika D) Označite mjesto gdje je stupac pronađen.

5. Alat se automatski ponovno kalibrira tijekom uporabe. Ako se na LCD-u pojave dvije ACT^™ strelice, alat je ^{Slika D} kalibriran preblizu stupcu, a zatim je pomaknut. Ovo je ACT^™ (tehnologija automatskog ispravljanja) na djelu. (Slika E)


Za povratak u TC^™ način rada, otpustite i ponovno pritisnite gumb za uključivanje (Power Button). Kada je zaslon osvijetljen blijedo plavom bojom, vratili ste se u TC^™ način rada.

SKENIRANJE U NAČINU RADA DEEPSCAN^®

DeepScan^® način rada se koristi za skeniranje dubljih stupaca ili za uporabu s debljim zidovima. Može otkriti stupce do 1¹/2" (38 mm) dubine.

1. Postavite način rada na DeepScan^®.
2. Ponovite korake 2–4 pod odjeljkom NAČIN RADA STUDSCAN.
   NAPOMENA: Prilikom skeniranja na debljim površinama, uređaj možda neće pronaći rubove na površinama debljim od ³/4" (19 mm).

NEMOJTE PRETPOSTAVLJATI DA U ZIDU NEMA ELEKTRIČNIH VODOVA POD NAPONOM. NEMOJTE PODUZIMATI RADNJE KOJE BI MOGLE BITI OPASNE AKO ZID SADRŽI ELEKTRIČNI VOD POD NAPONOM. UVIJEK ISKLJUČITE ELEKTRIČNU ENERGIJU, PLIN I VODU PRIJE PROBIJANJA POVRŠINE. NEPOŠTIVANJE OVIH UPUTA MOŽE DOVESTI DO STRUJNOG UDARA, POŽARA I/ILI OZBILJNIH OZLJEDA ILI MATERIJALNE ŠTETE.

RAD S RAZLIČITIM MATERIJALIMA

Tapete Alat funkcionira normalno na zidovima prekrivenim tapetama ili tkaninom, osim ako su materijali metalna folija, sadrže metalna vlakna ili su još uvijek mokri nakon nanošenja. Tapete se možda trebaju sušiti nekoliko tjedana nakon nanošenja. Svježe obojeni zidovi Može proći tjedan dana ili više da se osuše nakon nanošenja.

Letvice i žbuka Ovaj alat nije dizajniran za skeniranje preko letvica i žbuke.

Jako teksturirani zidovi ili akustični stropovi Prilikom skeniranja stropa ili zida s neravnom površinom, stavite tanki karton na površinu koju želite skenirati i skenirajte preko kartona u načinu rada DeepScan^®.

Drveni podovi, podkonstrukcija ili gips kartonske ploče preko šperploče Koristite način rada DeepScan^® i pomičite alat polako. Ovaj alat ne može skenirati drvene stupce i grede kroz tepih i podlogu.

NAPOMENA: Dubina osjetljivosti i točnost mogu varirati ovisno o uvjetima okoline skeniranja, kao što su sadržaj minerala, vlaga, tekstura i konzistencija zidnih materijala.

Električne instalacije i cijevi Ovisno o blizini električnih instalacija ili cijevi površini zida, alat ih može otkriti na isti način kao i stupce.

Uvijek treba biti oprezan prilikom zabijanja čavala, rezanja ili bušenja u zidove, podove i stropove koji mogu sadržavati ove predmete.

Stupci Stupci su obično razmaknuti 16" ili 24" (40 cm ili 60 cm) na sredini i široki su 1¹/2" (38 mm).

Sve što je bliže ili različite širine možda nije stupac.

SAVJETI ZA RJEŠAVANJE PROBLEMA I IZGRADNJU

Skenirajte QR kod za više informacija.

1. ovaj uređaj ne smije uzrokovati štetne smetnje, i
2. ovaj uređaj mora prihvatiti sve primljene smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad.
