Zircon SuperScan M2 - Manual avanzado del detector de montantes

ANTES DE EMPEZAR

LOS DETECTORES DE MONTANTES ZIRCON^® FUNCIONAN DETECTANDO CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR OTROS OBJETOS, ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO ASUMA QUE TODO LO QUE SE DETECTA ES UN MONTANTE.

• Utilice siempre una batería alcalina de 9V nueva con una fecha de caducidad extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.
• No confíe exclusivamente en la herramienta para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar dichos elementos antes de penetrar en la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías, el cableado en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de los montantes.
• Comience siempre su escaneo en el modo Target Control^™ (TC^™), que escanea a través de paneles de yeso estándar de una sola capa de hasta ³/4" (19 mm) de profundidad.
• Siempre escanee para detectar montantes a diferentes alturas en la pared y marque la ubicación de cada objetivo indicado por el detector de montantes. Esto se llama "mapear la pared". Es probable que las tuberías y otros objetos no den lecturas consistentes desde el suelo hasta el techo, como lo haría un montante.
• Los montantes normalmente van desde el suelo hasta el techo, excepto por encima y por debajo de las ventanas y por encima de las puertas.
• Las lecturas siempre deben ser consistentes y repetibles.
• Los detectores de montantes Zircon^® se recomiendan solo para uso en interiores.
• Otros objetos que se encuentran comúnmente en paredes, pisos o techos son tuberías de agua (de plástico y metal), líneas de gas, cortafuegos y cableado eléctrico.
• La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.
• Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que los montantes.

Siempre se debe tener precaución al clavar, cortar o taladrar en paredes, pisos y techos que puedan contener estos elementos. Tenga mucho cuidado en estas circunstancias o siempre que haya cableado de CA con corriente.

• Los montantes normalmente están espaciados a 16" o 24" (40 cm o 60 cm) de centro a centro, normalmente tienen 1¹/2" (38 mm) de ancho y pueden estar separados por cortafuegos. Cualquier cosa más junta o de un ancho diferente puede no ser un montante.

Confiar pero verificar es una técnica que puede ayudar a indicar zonas "seguras para taladrar" para minimizar el impacto de metales existentes en un montante, como clavos, tornillos y placas protectoras. Cuando las miras aparecen en el modo TC^™, pase la herramienta verticalmente hacia arriba y hacia abajo del montante. Los indicadores de montantes (miras, indicadores de borde, barras indicadoras de objetivo, foco de objetivo y SpotLite^® Pointer) se apagarán sobre los tornillos y otros metales, y luego se volverán a encender cuando el montante esté libre de metal. Las zonas "seguras para taladrar" suelen estar entre tornillos de paneles de yeso, clavos o placas protectoras adyacentes, asumiendo que el constructor instaló correctamente placas protectoras de metal en el montante, y sobre tuberías y electricidad. Si los indicadores de montantes no desaparecen al pasar verticalmente hacia arriba y hacia abajo del objeto en el modo TC^™, la ausencia de tornillos de paneles de yeso, clavos y placas protectoras indica que podría tratarse de un objeto no metálico, como tuberías de plástico o tuberías PEX, y no debe confundirse con un montante.

DESCRIPCIÓN GENERAL

Con la revolucionaria tecnología Target Control™ (TC™)

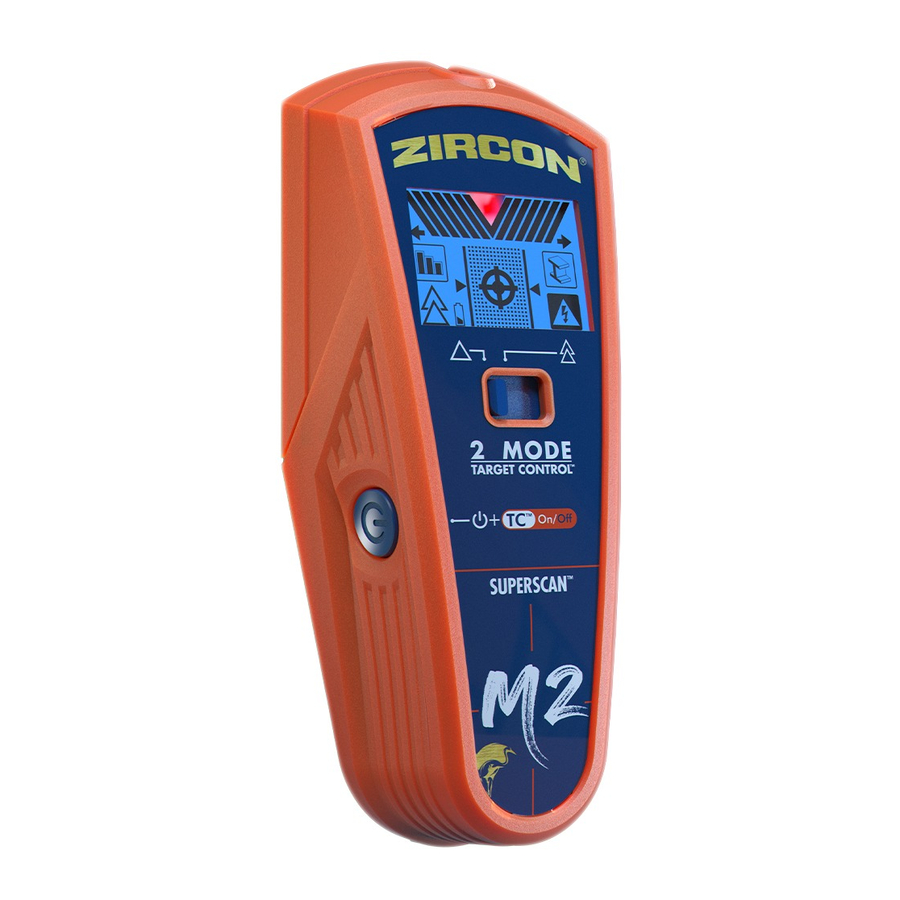

El detector de montantes SuperScan^™ M2 cuenta con la tecnología TC^™, ajustada para encontrar montantes de madera mientras filtra objetos metálicos de falsos positivos como tuberías, conductos, correas, soportes o conductos debajo de las superficies. Con el modo TC^™, los usuarios pueden utilizar la técnica Confiar pero verificar para ayudar a identificar zonas "seguras para taladrar" entre tornillos de paneles de yeso, clavos y placas protectoras adyacentes.

Tres modos de escaneo:

• Target Control^™ (TC^™) localiza el centro, los bordes y la dirección de los montantes de madera (ignorando el metal) hasta ³/4" (19 mm) de profundidad. La pantalla LCD estará retroiluminada con una luz azul pálido. En el modo TC^™, el indicador LoLevel^™ indica objetos de señal baja (débil), como tuberías de agua de plástico, desagües de alcantarillado de plástico o montantes de más de ³/4" (19 mm) de profundidad. En comparación con las señales de los montantes, el indicador LoLevel^™ puede ayudar a diferenciar los montantes de los falsos positivos.
• StudScan localiza el centro, los bordes y la dirección de los montantes de madera y metal hasta ³/4" (19 mm) de profundidad. La pantalla LCD no estará retroiluminada en este modo. En el modo StudScan, el indicador de intensidad de la señal utiliza el mismo icono que el indicador LoLevel^™. Cuando TC^™ está desactivado, una señal fuerte se indica mediante barras de intensidad de señal completas.
• DeepScan^® localiza el centro, los bordes y la dirección de los montantes (madera y metal) hasta 1¹/2" (38 mm) de profundidad. La pantalla LCD estará retroiluminada con una luz verde.

NOTA: TC^™ y StudScan utilizan la misma configuración de interruptor pero funcionan de manera diferente. StudScan detecta montantes de madera y metal durante el escaneo, mientras que TC^™ detecta solo montantes de madera e ignora el metal. Puede distinguir entre los dos modos por la luz de fondo azul pálido en la pantalla LCD en el modo TC^™. StudScan no está retroiluminado. El indicador MetalliWarning^™ se mostrará cuando se detecte metal o esté peligrosamente cerca en los modos TC^™, StudScan y DeepScan^®.

DETECCIÓN WIREWARNING^®

La detección WireWarning^® de Zircon^® detecta y alerta continuamente sobre cables de CA (corriente alterna) con corriente y sin blindaje en cualquier modo. Cuando se detecta voltaje de CA con corriente, aparece el indicador de advertencia y la pantalla comienza a parpadear en rojo hasta que la herramienta se aleja lo suficiente del cable con corriente. Cuando la calibración comienza sobre un cable de CA en cualquier modo, el icono de CA parpadeará.

Tenga mucho cuidado en estas circunstancias o siempre que haya cableado de CA con corriente.

Es posible que la herramienta no detecte la actividad de CA si los cables están a más de 2" (50 mm) detrás de la superficie escaneada, en concreto, encerrados en conductos, detrás de una pared de corte de madera contrachapada o un revestimiento de pared metálico, o si hay humedad en el entorno o la superficie escaneada.

INSTALE LA BATERÍA DE 9 VOLTIOS

Utilice siempre una batería alcalina de 9V nueva con una fecha de caducidad extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.

No confíe exclusivamente en la herramienta para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar elementos antes de penetrar en la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de los montantes.

SELECCIONAR MODO / ENCENDIDO

Mueva el interruptor selector de modo al modo deseado: TC^™ / StudScan y DeepScan^®.

Para activar la herramienta, mantenga presionado el botón de encendido (Power Button). El dispositivo se apaga de 1 a 2 segundos después de soltar el botón de encendido (Power Button).

ENCONTRAR UN LISTÓN DE MADERA LIMPIO EN EL MODO TARGET CONTROL^™ (TC^™)

TC^™ está diseñado para detectar listones de madera durante el escaneo. Para obtener los mejores resultados, sujete la herramienta como se muestra y muévase lentamente al escanear. No toque la superficie durante la calibración o el escaneo.

1. Ajuste el modo al interruptor TC^™ / StudScan.
2. Sujete la herramienta plana contra la pared, luego presione y mantenga presionado el botón de encendido (Power Button). (Figura A) El dispositivo se calibrará en 1–2 segundos. La calibración correcta se confirma con un pitido corto, un parpadeo del puntero SpotLite^® y un destello de los iconos. Si se produce un error de calibración, todos los iconos parpadearán continuamente.

   NOTA: La pantalla tendrá una luz de fondo azul pálido en el modo TC^™.
   NO MUEVA LA HERRAMIENTA DURANTE LA CALIBRACIÓN.
3. Mientras mantiene presionado el botón de encendido (Power Button), deslice la herramienta lentamente a lo largo de la pared. Cuando la herramienta encuentra el borde de un listón, se muestra el indicador de borde (Edge Indicator). (Figura B)

4. Continúe deslizando. Cuando la herramienta encuentra el centro de un listón, se muestran las cruces (Crosshairs) y se ilumina SpotLite^®. Marque el punto donde se encontró el listón. (Figura C)

5. La herramienta se recalibra automáticamente cuando está en uso. Si las dos flechas ACT^™ aparecen en la pantalla LCD, la herramienta se calibró sobre un listón y luego se alejó. Esto es ACT^™ (Tecnología de Autocorrección) en acción.
   NOTA: El indicador LoLevel^™ mostrará barras en cascada rápida cuando el dispositivo detecte una señal débil sostenida, lo que indica que puede haber un objeto falso positivo presente.
6. Utilice la técnica "Confía, pero verifica" para encontrar tornillos o clavos para paneles de yeso arriba y abajo del listón para confirmar que ha localizado un listón de madera. Otros objetos, como las tuberías de fontanería de plástico, no contienen clavos ni tornillos para paneles de yeso. (Consulte la nota importante en ANTES DE COMENZAR para obtener más información sobre este procedimiento).

ENCONTRAR UN LISTÓN EN EL MODO STUDSCAN (TC^™ APAGADO)

1. Ajuste el modo al interruptor TC^™ / StudScan.
2. Sujete la herramienta plana contra la pared, presione el botón de encendido (Power Button), suéltelo y luego presiónelo nuevamente, manteniéndolo presionado la segunda vez. El dispositivo se calibrará en 1–2 segundos. Un pitido corto confirma que la calibración está completa. Si se produce un error de calibración, todos los iconos parpadearán continuamente.
   NOTA: La herramienta está en modo StudScan (TC^™ apagado) cuando la luz de fondo de la pantalla LCD está apagada. Cuando el modo TC^™ está apagado, los objetos metálicos pueden indicarse como un listón y el indicador de intensidad de la señal (Signal Strength Indicator) tendrá barras de intensidad constantes.
   NO MUEVA LA HERRAMIENTA DURANTE LA CALIBRACIÓN.
3. Mientras mantiene presionado el botón de encendido (Power Button), deslice la herramienta lentamente a lo largo de la pared. Cuando la herramienta encuentra el borde de un listón, se muestra el indicador de borde (Edge Indicator).
4. Continúe deslizando. Cuando la herramienta encuentra el centro de un listón, las cruces (Crosshairs) se encienden, SpotLite^® se ilumina y suena un pitido. (Figura D) Marque el punto donde se encontró el listón.

5. La herramienta se recalibra automáticamente cuando está en uso. Si las dos flechas ACT^™ aparecen en la pantalla LCD, la herramienta se calibró demasiado cerca de un listón y luego se alejó. Esto es ACT^™ (Tecnología de Autocorrección) en acción. (Figura E)


Para volver al modo TC^™, suelte y presione el botón de encendido (Power Button) nuevamente. Cuando la pantalla tenga una luz de fondo azul pálido, habrá vuelto al modo TC^™.

ESCANEAR EN EL MODO DEEPSCAN^®

El modo DeepScan^® se utiliza para escanear listones más profundos o para usar con paredes más gruesas. Puede detectar listones de hasta 1¹/2" (38 mm) de profundidad.

1. Ajuste el modo a DeepScan^®.
2. Repita los pasos 2–4 en la sección MODO STUDSCAN.
   NOTA: Al escanear en superficies más gruesas, es posible que el dispositivo no encuentre los bordes en superficies de más de ³/4" (19 mm).

NO ASUMA QUE NO HAY CABLES ELÉCTRICOS ACTIVOS EN LA PARED. NO REALICE ACCIONES QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO ACTIVO. SIEMPRE CORTE EL SUMINISTRO ELÉCTRICO, DE GAS Y DE AGUA ANTES DE PENETRAR EN UNA SUPERFICIE. EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PUEDE PROVOCAR DESCARGAS ELÉCTRICAS, INCENDIOS Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

TRABAJAR CON DIFERENTES MATERIALES

Papel pintado La herramienta funciona normalmente en paredes cubiertas con papel pintado o tela, a menos que los materiales sean de lámina metálica, contengan fibras metálicas o aún estén húmedos después de la aplicación. Es posible que el papel pintado deba secarse durante varias semanas después de la aplicación. Paredes recién pintadas Puede tardar una semana o más en secarse después de la aplicación.

Listones y yeso Esta herramienta no está diseñada para escanear sobre listones y yeso.

Paredes muy texturizadas o techos acústicos Al escanear un techo o pared con una superficie irregular, coloque un cartón delgado en la superficie que se va a escanear y escanee sobre el cartón en el modo DeepScan^®.

Suelos de madera, contrapisos o paneles de yeso sobre revestimiento de madera contrachapada Utilice el modo DeepScan^® y mueva la herramienta lentamente. Esta herramienta no puede escanear listones y vigas de madera a través de alfombras y rellenos.

NOTA: La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.

Cableado eléctrico y tuberías Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que los listones.

Siempre se debe tener precaución al clavar, cortar o taladrar en paredes, pisos y techos que puedan contener estos elementos.

Listones Los listones normalmente están espaciados a 16" o 24" (40 cm o 60 cm) de centro a centro y tienen 1¹/2" (38 mm) de ancho.

Cualquier cosa más junta o de un ancho diferente puede no ser un listón.

SOLUCIÓN DE PROBLEMAS Y CONSEJOS DE CONSTRUCCIÓN

Escanee el código QR para obtener más información.

1. este dispositivo no puede causar interferencias perjudiciales, y
2. este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
