Zircon SuperScan A2 - Manual Avanzado del Detector de Montantes

ANTES DE EMPEZAR

LOS DETECTORES DE MONTANTES ZIRCON^® FUNCIONAN DETECTANDO CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR OTROS OBJETOS, ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO ASUMA QUE TODO LO QUE SE DETECTA ES UN MONTANTE.

• Utilice siempre una batería alcalina de 9V nueva con una fecha de caducidad extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.
• No confíe exclusivamente en la herramienta para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar dichos elementos antes de penetrar en la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de montantes.
• Siempre comience su escaneo en el modo Target Control^® (TC^™), que escanea a través de paneles de yeso estándar de una sola capa de hasta ³⁄₄" (19 mm) de profundidad.
• Siempre escanee los montantes a diferentes alturas en la pared y marque la ubicación de cada objetivo indicado por el detector de montantes. Esto se llama "mapear la pared". Es probable que las tuberías y otros objetos no den lecturas consistentes desde el suelo hasta el techo, como lo haría un montante.
• Los montantes normalmente van desde el suelo hasta el techo, excepto por encima y por debajo de las ventanas y por encima de las puertas.
• Las lecturas siempre deben ser consistentes y repetibles.
• Los detectores de montantes Zircon^® se recomiendan solo para uso en interiores.
• Otros objetos que se encuentran comúnmente en paredes, pisos o techos son tuberías de agua (de plástico y metal), líneas de gas, cortafuegos y cableado eléctrico.
• La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.
• Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que los montantes.
  Siempre se debe tener precaución al clavar, cortar o taladrar en paredes, pisos y techos que puedan contener estos elementos. Tenga extrema precaución en estas circunstancias o siempre que haya cableado de CA con corriente.
• Los montantes normalmente están espaciados a 16" o 24" (40 cm o 60 cm) de centro a centro, normalmente tienen 1¹⁄₂" (38 mm) de ancho y pueden estar separados por cortafuegos. Cualquier cosa más junta o de un ancho diferente puede no ser un montante.

Confiar pero verificar es una técnica que puede ayudar a indicar zonas "seguras para taladrar" para minimizar el impacto en metales existentes en un montante, como clavos, tornillos y placas protectoras. Cuando las Crosshairs (cruces) se muestran en el modo TC^™, pase la herramienta verticalmente hacia arriba y hacia abajo del montante. Los indicadores de montante (Crosshairs (cruces), Edge Indicators (indicadores de borde), Target Indicator Bars (barras indicadoras de objetivo), Target Spotlight (foco de objetivo) y SpotLite^® Pointer (puntero SpotLite^®)) se apagarán sobre los tornillos y otros metales, y luego se encenderán nuevamente cuando el montante esté libre de metal. Las zonas "seguras para taladrar" suelen estar entre tornillos de paneles de yeso adyacentes, clavos o placas protectoras, asumiendo que el constructor instaló correctamente placas protectoras de metal en el montante, y sobre tuberías y electricidad. Si los indicadores de montante no desaparecen al pasar verticalmente hacia arriba y hacia abajo del objeto en el modo TC^™, la ausencia de tornillos de paneles de yeso, clavos y placas protectoras indica que podría ser un objeto no metálico, como tuberías de plástico o tubos PEX, y no debe confundirse con un montante.

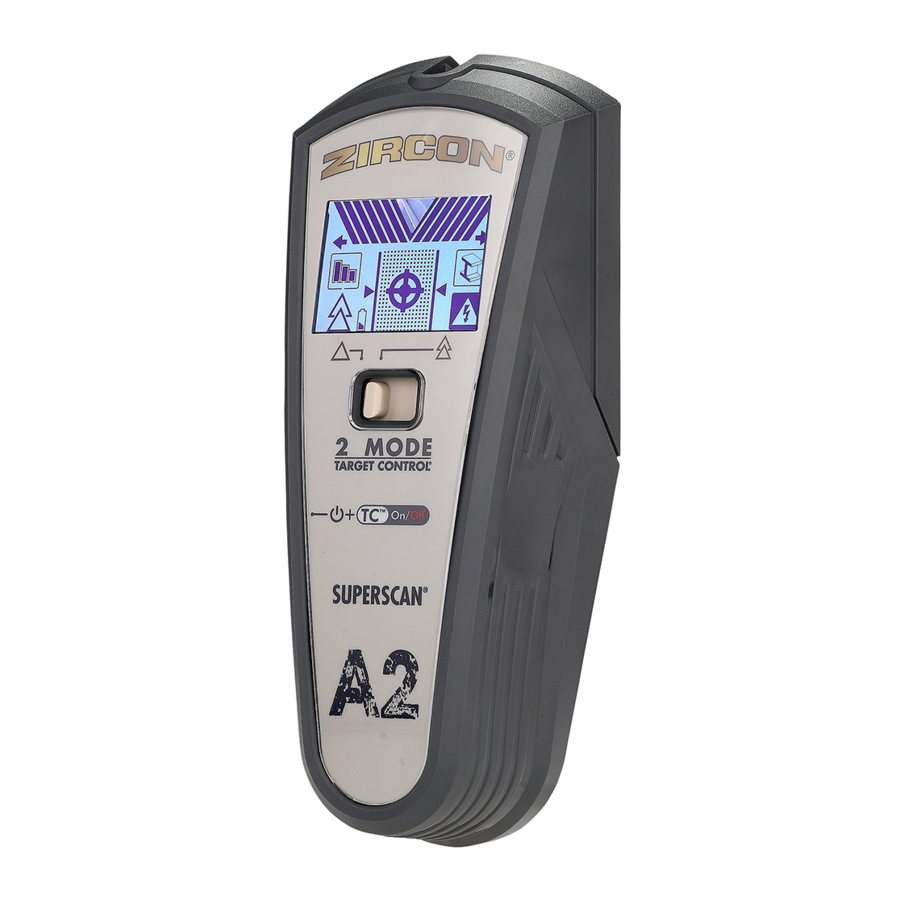

Piezas y características

Con la revolucionaria tecnología Target Control® (TC™)

La tecnología TC^™ está ajustada para encontrar montantes de madera mientras filtra (rechaza) objetos metálicos o falsos positivos de baja señal, como tuberías, conductos, correas, soportes o tuberías de agua de plástico. Con el modo TC^™, los usuarios pueden utilizar la técnica Confiar pero verificar para ayudar a identificar zonas "seguras para taladrar" entre tornillos de paneles de yeso adyacentes, clavos y placas protectoras.

Tres modos de escaneo

• Target Control^® (TC^™) localiza el centro, los bordes y la dirección de los montantes de madera (ignorando el metal) hasta ³⁄₄" (19 mm) de profundidad. La pantalla LCD estará retroiluminada con una luz azul pálido. En el modo TC^™, el indicador LoLevel^™ indica objetos de señal baja (débil), como tuberías de agua de plástico, desagües de alcantarillado de plástico o montantes más profundos de ³⁄₄" (19 mm). En comparación con las señales de los montantes, el indicador LoLevel^™ puede ayudar a diferenciar los montantes de los falsos positivos.
• StudScan localiza el centro, los bordes y la dirección de los montantes de madera y metal hasta ³⁄₄" (19 mm) de profundidad. La pantalla LCD no estará retroiluminada en este modo. En el modo StudScan, el Signal Strength Indicator (indicador de intensidad de señal) utiliza el mismo icono que el indicador LoLevel^™. Cuando TC^™ está desactivado, una señal fuerte se indica mediante barras de intensidad de señal completas.
• DeepScan^® localiza el centro, los bordes y la dirección de los montantes (madera y metal) hasta 1¹⁄₂" (38 mm) de profundidad. La pantalla LCD estará retroiluminada con una luz verde.

NOTA: TC^™ y StudScan utilizan la misma configuración de interruptor pero funcionan de manera diferente. StudScan detecta montantes de madera y metal durante el escaneo, mientras que TC^™ detecta solo montantes de madera e ignora el metal. Puede distinguir entre los dos modos por la luz de fondo azul pálido en la pantalla LCD en el modo TC^™. StudScan no está retroiluminado. El MetalliWarning^™ Indicator (indicador MetalliWarning^™) se mostrará cuando se detecte metal o esté peligrosamente cerca en los modos TC^™, StudScan y DeepScan^®.

DETECCIÓN WIREWARNING^®

La WireWarning^® Detection (detección WireWarning^®) de Zircon^® detecta y alerta continuamente sobre cables de CA (corriente alterna) con corriente y sin blindaje en cualquier modo. Cuando se detecta voltaje de CA con corriente, aparece el indicador de advertencia y la pantalla comienza a parpadear en rojo hasta que la herramienta se aleja lo suficiente del cable con corriente. Cuando la calibración comienza sobre un cable de CA en cualquier modo, el icono de CA parpadeará.

Tenga extrema precaución en estas circunstancias o siempre que haya cableado de CA con corriente.
Es posible que la herramienta no detecte actividad de CA si los cables están a más de 2" (50 mm) detrás de la superficie escaneada, en concreto, encerrados en conductos, detrás de una pared de corte de madera contrachapada o revestimiento de pared metálico, o si hay humedad en el entorno o la superficie escaneada.

INSTALE LA BATERÍA DE 9 VOLTIOS

Utilice siempre una batería alcalina de 9V nueva con una fecha de caducidad extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.

No confíe exclusivamente en la herramienta para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar elementos antes de penetrar en la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de montantes.

SELECCIONE EL MODO / ENCIENDA

Mueva el Mode Selector Switch (interruptor selector de modo) al modo deseado: TC^™ / StudScan o DeepScan^®.
Para activar la herramienta, mantenga presionado el Power Button (botón de encendido). El dispositivo se apaga de 1 a 2 segundos después de soltar el Power Button (botón de encendido).

ENCONTRAR UN LISTÓN DE MADERA LIMPIO EN EL MODO TARGET CONTROL^® (TC^™)

TC^™ está diseñado para detectar listones de madera durante el escaneo. Para obtener los mejores resultados, sujete la herramienta como se muestra y muévase lentamente al escanear. No toque la superficie durante la calibración o el escaneo.

1. Ajuste el modo al interruptor TC^™ / StudScan.
2. Sujete la herramienta plana contra la pared, luego presione y mantenga presionado el Power Button (botón de encendido). (Figura A) El dispositivo se calibrará en 1–2 segundos. La calibración correcta se confirma con un pitido corto, un parpadeo del SpotLite^® Pointer (puntero SpotLite^®) y un destello de los iconos. Si se produce un error de calibración, todos los iconos parpadearán continuamente.

   Figura A

   NOTA: La pantalla tendrá una luz de fondo azul pálido en el modo TC^™.
   NO MUEVA LA HERRAMIENTA DURANTE LA CALIBRACIÓN.

3. Mientras mantiene presionado el Power Button (botón de encendido), deslice la herramienta lentamente a lo largo de la pared. Cuando la herramienta encuentra el borde de un listón, se muestra el Edge Indicator (indicador de borde). (Figura B)

   Figura B

4. Continúe deslizando. Cuando la herramienta encuentra el centro de un listón, se muestran las Crosshairs (cruces) y se ilumina el SpotLite^®. Marque el lugar donde se encontró el listón. (Figura C)

   Figura C

5. La herramienta se recalibra automáticamente cuando está en uso. Si las dos flechas ACT^™ aparecen en la pantalla LCD, la herramienta se calibró sobre un listón y luego se alejó. Esta es la ACT^™ (Auto Correcting Technology - Tecnología de Autocorrección) en acción.
   NOTA: El LoLevel^™ Indicator (indicador LoLevel^™) mostrará barras en cascada rápida cuando el dispositivo detecte una señal débil sostenida, lo que indica que puede haber un objeto falso positivo presente.

6. Utilice la técnica Trust but Verify ("Confía, pero verifica") para encontrar tornillos o clavos de paneles de yeso arriba y abajo del listón para confirmar que ha localizado un listón de madera. Otros objetos, como las tuberías de plástico, no contienen clavos ni tornillos de paneles de yeso. (Consulte la nota importante en ANTES DE COMENZAR para obtener más información sobre este procedimiento).

ENCONTRAR UN LISTÓN EN EL MODO STUDSCAN (TC™ DESACTIVADO)

1. Ajuste el modo al interruptor TC^™ / StudScan.
2. Sujete la herramienta plana contra la pared, presione el Power Button (botón de encendido), suéltelo y luego presiónelo nuevamente, manteniéndolo presionado la segunda vez. El dispositivo se calibrará en 1–2 segundos. Un pitido corto confirma que la calibración está completa. Si se produce un error de calibración, todos los iconos parpadearán continuamente.
   NOTA: La herramienta está en el modo StudScan (TC^™ desactivado) cuando la luz de fondo de la pantalla LCD está apagada. Cuando el modo TC^™ está desactivado, los objetos metálicos pueden indicarse como un listón y el Signal Strength Indicator (indicador de intensidad de señal) tendrá barras de intensidad constantes.
   NO MUEVA LA HERRAMIENTA DURANTE LA CALIBRACIÓN.

3. Mientras mantiene presionado el Power Button (botón de encendido), deslice la herramienta lentamente a lo largo de la pared. Cuando la herramienta encuentra el borde de un listón, se muestra el Edge Indicator (indicador de borde).
4. Continúe deslizando. Cuando la herramienta encuentra el centro de un listón, las Crosshairs (cruces) se encienden, el SpotLite^® se ilumina y suena un pitido. (Figura D) Marque el lugar donde se encontró el listón.

   Figura D

5. La herramienta se recalibra automáticamente cuando está en uso. Si las dos flechas ACT^™ aparecen en la pantalla LCD, la herramienta se calibró demasiado cerca de un listón y luego se alejó. Esta es la ACT^™ (Auto Correcting Technology - Tecnología de Autocorrección) en acción. (Figura E)
   Para volver al modo TC^™, suelte y presione el Power Button (botón de encendido) nuevamente. Cuando la pantalla tenga una luz de fondo azul pálido, habrá regresado al modo TC^™.

   Figura E

ESCANEAR EN EL MODO DEEPSCAN®

El modo DeepScan^® se utiliza para escanear listones más profundos o para usar con paredes más gruesas. Puede detectar listones de hasta 1¹⁄₂" (38 mm) de profundidad.

1. Ajuste el modo a DeepScan^®.
2. Repita los pasos 2–4 en la sección MODO STUDSCAN.

NOTA: Al escanear en superficies más gruesas, es posible que el dispositivo no encuentre los bordes en superficies de más de ³⁄₄" (19 mm).

NO ASUMA QUE NO HAY CABLES ELÉCTRICOS CON CORRIENTE EN LA PARED. NO REALICE ACCIONES QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO CON CORRIENTE. SIEMPRE CORTE EL SUMINISTRO ELÉCTRICO, DE GAS Y DE AGUA ANTES DE PENETRAR UNA SUPERFICIE. NO SEGUIR ESTAS INSTRUCCIONES PUEDE RESULTAR EN DESCARGAS ELÉCTRICAS, INCENDIOS Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

TRABAJAR CON DIFERENTES MATERIALES

Papel tapiz La herramienta funciona normalmente en paredes cubiertas con papel tapiz o tela, a menos que los materiales sean de lámina metálica, contengan fibras metálicas o aún estén húmedos después de la aplicación. Es posible que el papel tapiz deba secarse durante varias semanas después de la aplicación.

Paredes recién pintadas Puede tardar una semana o más en secarse después de la aplicación.

Listones y yeso Esta herramienta no está diseñada para escanear sobre listones y yeso.

Paredes muy texturizadas o techos acústicos
Al escanear un techo o pared con una superficie irregular, coloque cartón delgado en la superficie que se va a escanear y escanee sobre el cartón en el modo DeepScan^®.

Pisos de madera, contrapisos o paneles de yeso sobre revestimiento de madera contrachapada Utilice el modo DeepScan^® y mueva la herramienta lentamente. Esta herramienta no puede escanear listones y vigas de madera a través de alfombras y acolchado.

NOTA: La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.

Cableado eléctrico y tuberías Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que los listones.

Siempre se debe tener precaución al clavar, cortar o taladrar en paredes, pisos y techos que puedan contener estos elementos.

Listones Los listones normalmente están espaciados a 16" o 24" (40 cm o 60 cm) de centro a centro y tienen 1¹⁄₂" (38 mm) de ancho.
Cualquier cosa que esté más cerca o que tenga un ancho diferente puede no ser un listón.

RESOLUCIÓN DE PROBLEMAS Y CONSEJOS DE CONSTRUCCIÓN

SITUACIÓN	CAUSA PROBABLE	SOLUCIÓN
La herramienta detecta objetos que no son montantes en el modo StudScan o encuentra más objetos que parecen montantes de los que debería haber.	El cableado eléctrico y las tuberías de metal o plástico pueden estar cerca o en contacto con la parte posterior de la superficie de la pared.	Compruebe si hay otros montantes espaciados equidistantemente a cada lado a 16" o 24" (40 cm o 60 cm) y compruebe si está el mismo montante en puntos directamente encima o debajo del área de escaneo inicial. Los montantes estándar miden aproximadamente 11⁄2" (38 mm) entre los bordes. Cualquier cosa más pequeña o más grande probablemente no sea un montante (a menos que esté cerca de una puerta o ventana).
Los montantes se detectan continuamente cerca de ventanas y puertas.	Se están utilizando múltiples montantes.	A veces se utilizan montantes dobles y triples alrededor de puertas y ventanas. Se utilizan cabeceras encima de ellos. Detecte los bordes exteriores para saber dónde empezar.
Se sospecha de cables eléctricos pero no se detecta ninguno.	Es posible que no se detecten cables a más de 2" (50 mm) de profundidad desde la superficie.	Si hay un interruptor de toma de corriente, gírelo a la posición ON (encendido) mientras escanea, pero apáguelo (OFF) cuando trabaje cerca de los cables. Tenga especial cuidado si el área tiene madera contrachapada, un respaldo de madera gruesa detrás de la placa de yeso o paredes más gruesas de lo normal.
	Es posible que los cables no estén activos.	Enchufe una lámpara en la toma de corriente y enciéndala para probar si los cables están activos.
La pantalla LCD parpadea continuamente al intentar encontrar un montante.	La herramienta está experimentando una sobresaturación de exposición al metal.	Cambie al modo TC™ o StudScan para disminuir la sensibilidad al metal. NOTA: Es posible que la herramienta no emita un pitido sobre los montantes de 1" (25 mm) o más de profundidad al hacer esto.
Indicador de batería baja encendido.	Batería baja.	Instale una batería alcalina nueva de 9V con una fecha de vencimiento extendida.
El indicador de batería baja parpadea y la herramienta no funciona.	Batería agotada.

Advertencia de registro de la Parte 15 Clase B de la FCC: Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:

1. este dispositivo no puede causar interferencias dañinas, y
2. este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
