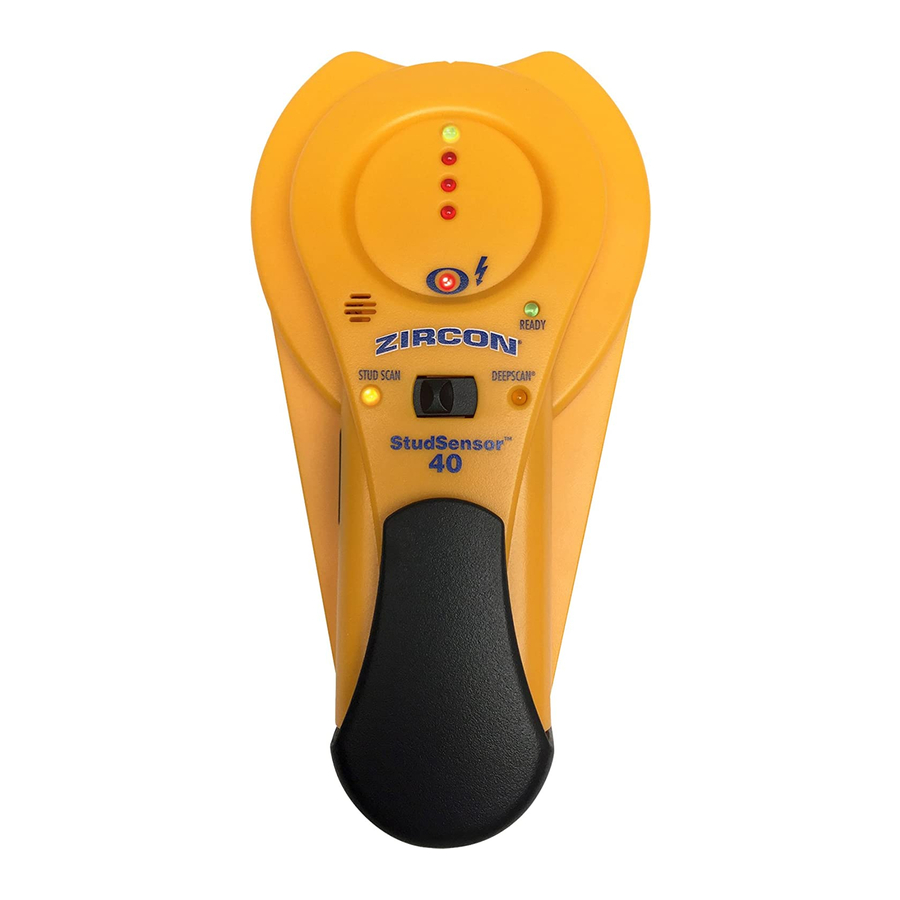

Zircon StudSensor 40 - Manual del detector de montantes con detección WireWarning

INTRODUCCIÓN

El StudSensor^™ 40 cuenta con dos modos de escaneo:

• STUD SCAN (escaneo de montantes): Localiza los bordes de montantes de madera y metal de hasta ³⁄₄ de pulgada (19 mm) de profundidad
• DEEPSCAN^®: Localiza los bordes de montantes de madera y metal de hasta 1¹⁄₂ pulgadas (38 mm) de profundidad

La detección WireWarning^® detecta automáticamente y alerta al usuario sobre cables de CA con corriente en los modos STUD SCAN (escaneo de montantes) y DEEPSCAN^®. Cuando se detecta voltaje de CA, la luz de detección AC WireWarning^® se encenderá.

Nota: Este producto está diseñado solo para usarse con un rango de voltaje óptimo de 110–127 V.

INSTALACIÓN DE LA BATERÍA

NOTA: NO AFLOJE NI QUITE EL TORNILLO EN LA PARTE POSTERIOR DE LA UNIDAD.

Apriete los lados del clip para ayudar a liberar el extremo del clip.

Deslice una batería alcalina de 9V nueva en el compartimento, con el lado del terminal primero, haciendo coincidir los terminales (+) y (–) de la batería con la carcasa.

Vuelva a colocar el clip.

CONSEJOS DE FUNCIONAMIENTO

Para obtener resultados de escaneo óptimos:

• Sostenga la herramienta recta hacia arriba y hacia abajo, paralela a los montantes, y no gire la herramienta.
• Mantenga la herramienta plana contra la pared y no la balancee, incline ni presione con fuerza al deslizarla lentamente sobre la superficie que se está escaneando.
• Evite colocar su otra mano, o cualquier otra parte de su cuerpo, sobre la superficie que se está escaneando.
• Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, el escáner puede detectarlos de la misma manera que los montantes. Siempre se debe tener precaución al clavar, cortar o perforar paredes, pisos y techos que puedan contener estos elementos.
• Para evitar sorpresas, recuerde que los montantes o las vigas suelen estar espaciados a 16 pulgadas (41 cm) o 24 pulgadas (61 cm) y tienen 1¹⁄ ₂ pulgadas (38 mm) de ancho. Cualquier cosa que esté más cerca o tenga un ancho diferente puede no ser un montante, viga o cortafuegos.
  Si está recibiendo resultados de escaneo erráticos, puede ser el resultado de la humedad, la humedad dentro de la cavidad de la pared o el panel de yeso, o pintura o papel tapiz recién aplicado que no se ha secado por completo. Si bien la humedad no siempre es visible, interferirá con los sensores de la herramienta. Espere unos días para que la pared se seque.

No confíe exclusivamente en el detector para localizar elementos detrás de la superficie escaneada. Utilice otras fuentes de información para ayudar a localizar elementos antes de penetrar la superficie. Dichas fuentes adicionales incluyen planos de construcción, puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y en las prácticas estándar de espaciamiento de montantes de 16 y 24 pulgadas (41 y 61 cm).

Siempre apague la energía cuando trabaje cerca de cables eléctricos.

TRABAJO CON DIFERENTES MATERIALES
StudSensor™ 40 es para uso en paredes interiores secas únicamente. StudSensor™ 40 puede escanear eficazmente a través de la mayoría de los materiales de lámina, incluyendo:

• Suelos de madera desnuda (en modo DEEPSCAN^®)
• Linóleo sobre base de madera
• Paneles de yeso sobre revestimiento de madera contrachapada
• Paredes empapeladas (si están secas)
• Techos texturizados si tienen un grosor uniforme (coloque un trozo delgado de cartón en el techo y escanee sobre él para evitar dañar la textura)

StudSensor™ 40 no está diseñado para escanear materiales como:

• Baldosas de cerámica
• Alfombras y acolchado
• Papel tapiz con fibras metálicas
• Paredes recién pintadas que aún están húmedas (puede tardar una semana o más en secarse después de la aplicación)
• Paredes de listones y yeso
• Tablero de aislamiento cubierto de papel de aluminio
• Vidrio o cualquier otro material denso
• Hormigón

Nota: La profundidad de detección y la precisión pueden variar debido a la humedad, el contenido de los materiales, la textura de la pared y la pintura.

SELECCIÓN DEL MODO

Mueva el interruptor selector al modo deseado:
STUD SCAN (escaneo de montantes) para encontrar montantes de madera o metal o DEEPSCAN^® para encontrar montantes detrás de paredes de más de ³⁄₄ de pulgada (19 mm) de espesor.
La herramienta permanecerá apagada si no se presiona el "Power Button" (botón de encendido).

ENCONTRAR UN MONTANTE

Siempre escanee los montantes con la herramienta colocada plana contra la pared. Mueva el interruptor de modo a STUD SCAN (escaneo de montantes), coloque la herramienta plana contra la pared, luego presione y mantenga presionado el "Power Button" (botón de encendido). Espere a que suene un pitido para confirmar que la calibración se ha completado antes de mover la herramienta.

Continúe manteniendo presionado el "Power Button" (botón de encendido) y luego deslice lentamente la unidad horizontalmente a través de la pared, hacia la izquierda o hacia la derecha. A medida que comience a acercarse a un montante, los segmentos LED rojos comenzarán a encenderse.

Cuando el LED verde superior se enciende por primera vez, el haz SpotLite^® brilla y suena un tono constante, ha localizado el borde del montante. Marque este punto.

Sin soltar el "Power Button" (botón de encendido), continúe escaneando más allá del punto marcado hasta que algunos segmentos de los LED se apaguen. Deslice la unidad en dirección inversa para localizar el otro borde del montante.

Marque este segundo punto. El centro del montante está centrado entre las dos marcas.

DETECCIÓN WIREWARNING^®

La detección WireWarning^® funciona continuamente en los modos STUD SCAN (escaneo de montantes) y DEEPSCAN^®. Cuando se detecta voltaje de CA con corriente, la luz WireWarning^® se enciende. Si el escaneo comienza sobre un cable de CA con corriente, el indicador WireWarning^® parpadeará continuamente. Tenga extrema precaución en estas circunstancias o siempre que haya CA con corriente.

Es posible que los localizadores de campos eléctricos no detecten cables de CA con corriente si los cables están a más de 2 pulgadas (51 mm) de la superficie escaneada en concreto, encerrados en un conducto, presentes detrás de una pared de corte de madera contrachapada o un revestimiento de pared metálico, o si hay humedad en el entorno o la superficie escaneada.

NO ASUMA QUE NO HAY CABLES ELÉCTRICOS CON CORRIENTE EN LA PARED. NO TOME ACCIONES QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO CON CORRIENTE. SIEMPRE APAGUE LA ENERGÍA ELÉCTRICA, EL GAS Y EL SUMINISTRO DE AGUA ANTES DE PENETRAR UNA SUPERFICIE. EL NO SEGUIR ESTAS INSTRUCCIONES PUEDE RESULTAR EN DESCARGA ELÉCTRICA, INCENDIO Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

Siempre apague la energía cuando trabaje cerca de cables eléctricos.

SUGERENCIAS ÚTILES

Advertencia de registro de la Parte 15 Clase B de la FCC
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:

1. este dispositivo no puede causar interferencias dañinas, y
2. este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado.

DeepScan, SpotLite, StudSensor, WireWarning y Zircon son marcas registradas o marcas comerciales de Zircon Corporation.

Visite www.zircon.com/support para obtener las instrucciones más recientes.

GARANTÍA LIMITADA DE 1 AÑO
Zircon Corporation, ("Zircon") garantiza que este producto está libre de defectos de materiales y mano de obra durante un año a partir de la fecha de compra. Cualquier producto defectuoso en garantía que se devuelva a Zircon*, con flete prepagado con prueba de la fecha de compra y $5.00 para cubrir el franqueo y la manipulación, será reparado o reemplazado a opción de Zircon.
Esta garantía se limita a los circuitos electrónicos y la carcasa original del producto y excluye específicamente los daños causados por abuso, uso irrazonable
o negligencia. Esta garantía sustituye a todas las demás garantías, expresas o implícitas, y ninguna otra representación o reclamación de ningún tipo obligará a Zircon. Cualquier garantía implícita aplicable a este producto se limita al período de un año posterior a su compra.
EN NINGÚN CASO ZIRCON SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL, INCIDENTAL O CONSECUENTE QUE RESULTE DE LA POSESIÓN, EL USO O EL MAL FUNCIONAMIENTO DE ESTE PRODUCTO.
De acuerdo con las regulaciones gubernamentales, se le informa que:

1. algunos estados no permiten limitaciones sobre la duración de una garantía implícita y/o la exclusión o limitación de daños incidentales o consecuentes, por lo que las limitaciones y/o exclusiones anteriores pueden no aplicarse a usted, y además
2. esta garantía le otorga derechos legales específicos y también puede tener otros derechos que varían de un estado a otro.

Devuelva el producto con flete prepagado con prueba de la fecha de compra (recibo de venta con fecha) y $5.00 para cubrir el franqueo y la manipulación, a:
Zircon Corporation
*Attn: Returns Department (Atención: Departamento de Devoluciones)
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Asegúrese de incluir su nombre y dirección de devolución. El servicio y la reparación fuera de garantía, donde no se proporciona prueba de compra, se devolverán con
reparaciones cobradas C.O.D. Espere de 4 a 6 semanas para la entrega.
Servicio al cliente, 1-800-245-9265 o 1-408-963-4550
De lunes a viernes, de 8:00 a.m. a 5:00 p.m. PDT
www.zircon.com • info@zircon.com
