HYRJE

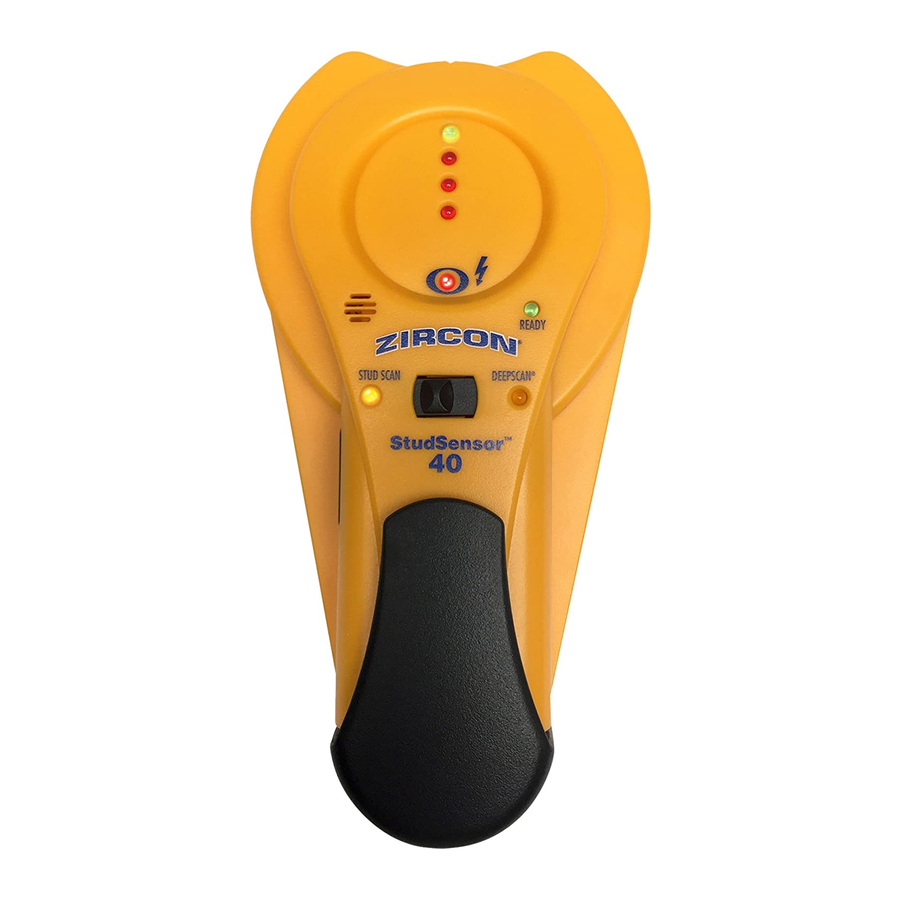

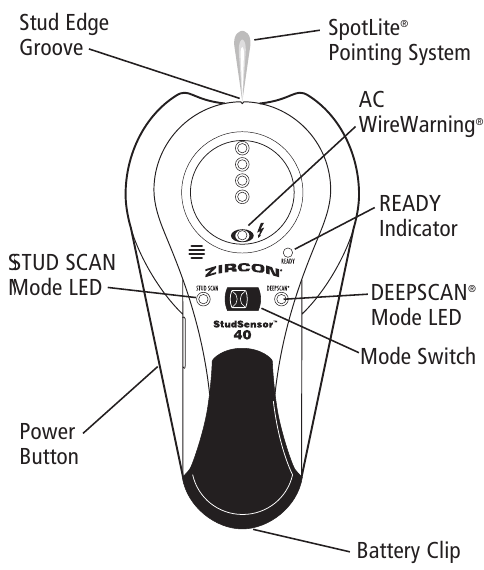

StudSensor^™ 40 përmban dy mënyra skanimi:

STUD SCAN: Gjen skajet e gozhdave prej druri dhe metali deri në ³⁄₄ in. (19 mm) thellësi
DEEPSCAN^®: Gjen skajet e gozhdave prej druri dhe metali deri në 1¹⁄₂ in. (38 mm) thellësi

Zbulimi WireWarning^® zbulon dhe paralajmëron automatikisht përdoruesin për telat AC me rrymë në mënyrat STUD SCAN dhe DEEPSCAN^®. Kur zbulohet tension AC, drita e zbulimit AC WireWarning^® do të ndizet.

Shënim: Ky produkt është i destinuar vetëm për përdorim me një interval optimal tensioni prej 110–127 V.

INSTALIMI I BATERISË

SHËNIM: MOS E LIRONI APO HIQNI VIDËN NË PJESËN E PASME TË NJËSISË.

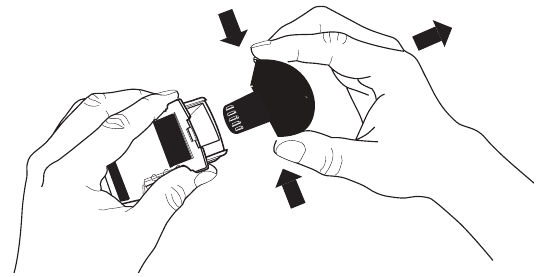

Shtrydhni anët e kapëses për të ndihmuar në lëshimin e skajit të kapëses.

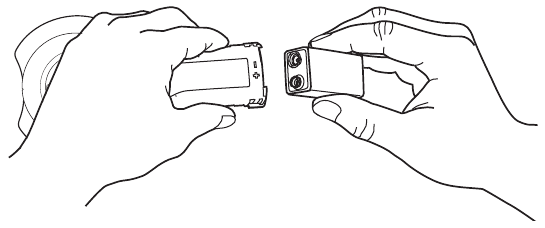

Rrëshqisni një bateri alkaline 9V të re në ndarje, me anën e terminalit së pari, duke përputhur terminalet (+) dhe (–) nga bateria në kutinë.

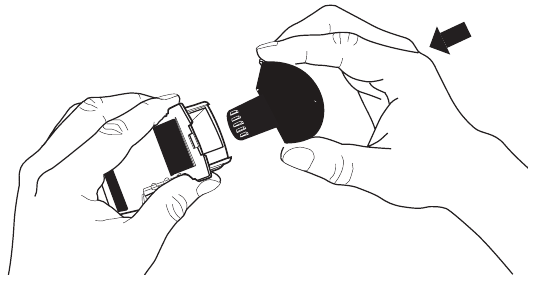

Vendosni kapësen.

KËSHILLA PËR PËRDORIM

Për rezultate optimale të skanimit:

Mbajeni veglën drejt lart e poshtë, paralel me gozhdat, dhe mos e rrotulloni veglën.
Mbajeni veglën të sheshtë kundër murit dhe mos e lëkundni, anoni ose shtypni fort kur rrëshqitni ngadalë nëpër sipërfaqen që skanohet.
Shmangni vendosjen e dorës tjetër ose ndonjë pjese tjetër të trupit në sipërfaqen që skanohet.
Në varësi të afërsisë së instalimeve elektrike ose tubave me sipërfaqen e murit, skaneri mund t'i zbulojë ato në të njëjtën mënyrë si gozhdat. Duhet të përdoret gjithmonë kujdes kur gozhdohet, pritet ose shpohet në mure, dysheme dhe tavane që mund të përmbajnë këto sende.
Për të shmangur surprizat, mbani mend se gozhdat ose trajtat zakonisht vendosen në distancë 16 in. (41 cm) ose 24 in. (61 cm) dhe kanë një gjerësi 1¹⁄ ₂ in. (38 mm). Çdo gjë më afër ose me një gjerësi të ndryshme mund të mos jetë një gozhdë, trajtë ose ndërprerës zjarri.
Nëse po merrni rezultate skanimi të çrregullta, mund të jetë rezultat i lagështisë, ujit brenda zgavrës së murit ose gipsit, ose bojës ose tapetit të aplikuar së fundmi që nuk është tharë plotësisht. Ndërsa lagështia mund të mos jetë gjithmonë e dukshme, ajo do të ndërhyjë në sensorët e veglës. Ju lutemi, lini disa ditë që muri të thahet.

Mos u mbështetni ekskluzivisht në detektor për të gjetur sende pas sipërfaqes së skanuar. Përdorni burime të tjera informacioni për të ndihmuar në gjetjen e sendeve përpara se të depërtoni në sipërfaqe. Burime të tilla shtesë përfshijnë planet e ndërtimit, pikat e dukshme të hyrjes së tubave dhe instalimeve elektrike në mure, si p.sh. në një bodrum, dhe në praktikat standarde të vendosjes së gozhdave në distancë 16 dhe 24 in. (41 dhe 61 cm).

Fikeni gjithmonë rrymën kur punoni pranë telave elektrikë.

PUNA ME MATERIALE TË NDRYSHME
StudSensor™ 40 është për përdorim vetëm në mure të thata të brendshme. StudSensor™ 40 mund të skanojë në mënyrë efektive nëpër shumicën e materialeve të pllakave, duke përfshirë:

Dysheme druri të zhveshur (në mënyrën DEEPSCAN^®)
Linoleum mbi bazë druri
Gips mbi shtresë kompensatë
Mure me tapet (nëse janë të thata)
Tavane me teksturë nëse kanë trashësi uniforme (vendosni një copë kartoni të hollë në tavan dhe skanoni mbi të për të shmangur dëmtimin e teksturës)

StudSensor™ 40 nuk është projektuar për të skanuar materiale të tilla si:

Pllaka dyshemeje prej qeramike
Tapet dhe mbushje
Tapet me fibra metalike
Mure të lyera së fundmi që janë ende të lagështa (mund të duhen një javë ose më gjatë për t'u tharë pas aplikimit)
Mure me llaç dhe allçi
Dërrasë izoluese e mbuluar me fletë metalike
Xham ose ndonjë material tjetër i dendur
Beton

Shënim: Thellësia dhe saktësia e ndjesisë mund të ndryshojnë për shkak të lagështisë, përmbajtjes së materialeve, teksturës së murit dhe bojës.

ZGJEDHJA E MËNYRËS

Zhvendoseni çelësin e zgjedhësit në mënyrën e dëshiruar:
STUD SCAN për të gjetur gozhda druri ose metali ose DEEPSCAN^® për të gjetur gozhda pas mureve më shumë se ³⁄₄ in. (19 mm) të trasha.
Vegla do të qëndrojë e fikur nëse butoni i energjisë nuk është i shtypur.

GJETJA E NJË GOZHDE

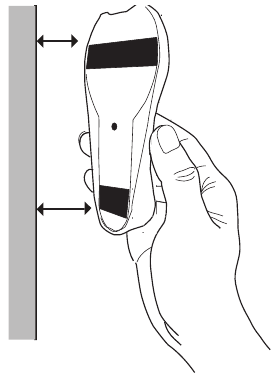

Gjithmonë skanoni për gozhda me veglën e vendosur sheshtë kundër murit. Zhvendoseni çelësin e mënyrës në STUD SCAN, vendoseni veglën sheshtë kundër murit, pastaj shtypni dhe mbani të shtypur butonin e energjisë (Power Button). Prisni që të dëgjohet bip për të konfirmuar që kalibrimi ka përfunduar përpara se të zhvendosni veglën.

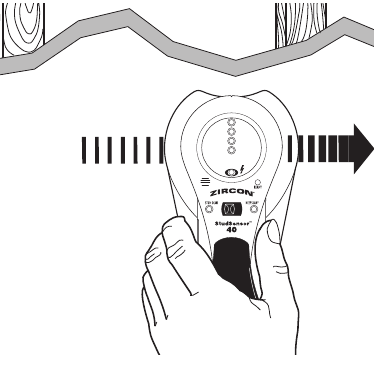

Vazhdoni ta mbani të shtypur butonin e energjisë (Power Button), pastaj rrëshqisni ngadalë njësinë horizontalisht nëpër mur, majtas ose djathtas. Ndërsa filloni t'i afroheni një gozhde, segmentet e kuqe LED do të fillojnë të ndizen.

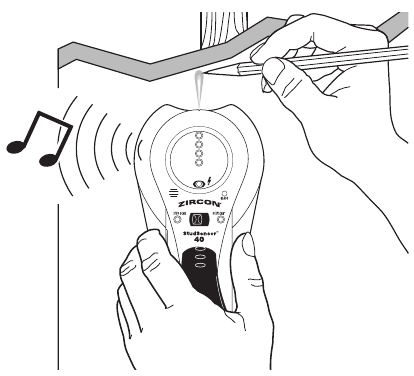

Kur LED-i i sipërm jeshil ndizet për herë të parë, rrezja SpotLite^® shkëlqen dhe dëgjohet një ton i qëndrueshëm, ju keni gjetur skajin e gozhdës. Shënojeni këtë vend.

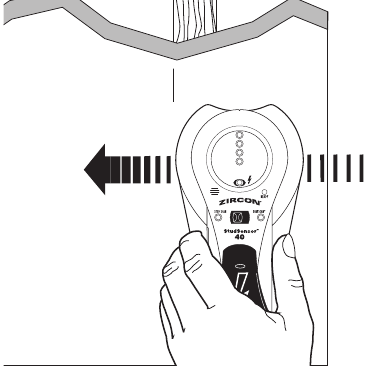

Pa e lëshuar butonin e energjisë (Power Button), vazhdoni të skanoni përtej vendit të shënuar derisa disa segmente të LED-ve të fiken. Rrëshqisni njësinë në drejtim të kundërt për të gjetur skajin tjetër të gozhdës.

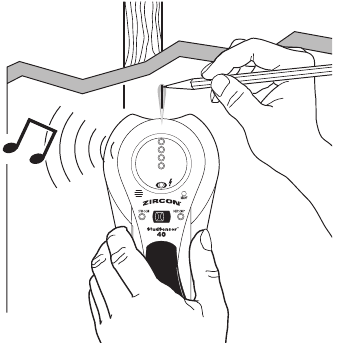

Shënojeni këtë vend të dytë. Qendra e gozhdës është e vendosur në mes të dy shenjave.

ZBULIMI WIREWARNING^®

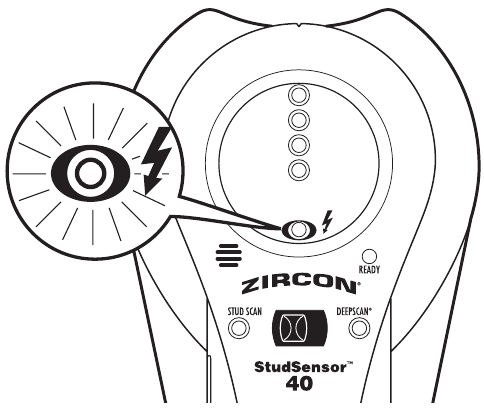

Zbulimi WireWarning^® funksionon vazhdimisht në mënyrat STUD SCAN dhe DEEPSCAN^®. Kur zbulohet tension AC me rrymë, drita WireWarning^® ndizet. Nëse skanimi fillon mbi një tel AC me rrymë, treguesi WireWarning^® do të pulsojë vazhdimisht. Përdorni kujdes ekstrem në këto rrethana ose sa herë që është i pranishëm AC me rrymë.

Gjetësit e fushës elektrike mund të mos zbulojnë tela AC me rrymë nëse telat janë më shumë se 2 in. (51 mm) nga sipërfaqja e skanuar në beton, të mbyllur në kanal, të pranishëm pas një muri prerës kompensatë ose mbulesë muri metalike, ose nëse ka lagështi në mjedis ose në sipërfaqen e skanuar.

MOS SUPPOZONI SE NUK KA TELA ELEKTRIKË ME RRYMË NË MUR. MOS NDRËRMARRNI VEPRIME QË MUND TË JENË TË RREZIKSHME NËSE MURI PËRMBAN NJË TEL ELEKTRIK ME RRYMË. FIKENI GJITHMONË ENERGJINË ELEKTRIKE, GAZIN DHE UJIN PËRPARA SE TË DEPËRTONI NË NJË SIPËRFAQE. MOSRESPEKTIMI I KËTYRE UDHËZIMEVE MUND TË REZULTOJË NË SHOK ELEKTRIK, ZJARR DHE/OSE LËNDIME TË RËNDA OSE DËMTIME PRONËSORE.

Fikeni gjithmonë rrymën kur punoni pranë telave elektrikë.

KËSHILLA TË DOBISHME

Situata	Shkaqet e mundshme	Zgjidhjet
Nuk ka tregues.	Nuk ka gozhda në atë zonë. Nuk ka bateri, ose bateria është e ulët, në veglën.	Zhvendoseni veglën disa inç (12–13 cm) majtas ose djathtas dhe filloni përsëri. Zëvendësojeni me një bateri alkaline 9V të re.
Dritat fillojnë të pulsojnë dhe njësia fillon të bëjë bip.	Skanimi filloi në një pjesë të dendur të murit ose mbi një gozhdë. Njësia nuk është e sheshtë kundër murit. Njësia është anuar ose ngritur gjatë skanimit. (Të gjithë këta faktorë ndikojnë në kalibrimin e duhur.) Sipërfaqja e skanimit është shumë e dendur ose shumë e lagur që njësia të funksionojë.	Fikeni veglën, zhvendoseni disa inç (5–8 cm), shtypni butonin e energjisë (Power Button) dhe filloni përsëri. Në sipërfaqe të ashpra, vendosni një copë kartoni të hollë në mur, duke skanuar mbi të për të ndihmuar në rrëshqitjen e njësisë më lehtë. Mbajeni dorën të paktën 6 in. (15 cm) nga njësia ndërsa kalibroni dhe skanoni. Mbajeni njësinë me gishtin e madh dhe gishtin tregues jo më lart se dorezat. Kini kujdes që të mos i lëvizni gishtat pas kalibrimit. Mbajeni gjithmonë veglën paralel me gozhdën dhe zhvendoseni atë pingul me gozhdën që po përpiqeni të gjeni. Nëse po përdorni veglën në një mur të sapo suvatuar, lyer ose me tapet, lini kohë që të thahet dhe provoni përsëri.
Nuk mund të zbulohen gozhda në mënyrën STUD SCAN. LED-i i sipërm jeshil nuk ndizet ose pulson në mënyrën STUD SCAN.	Muri është veçanërisht i trashë ose i dendur..	Kaloni në mënyrën DEEPSCAN^® për të gjetur gozhdën. Interpretoni LED-in më të lartë të marrë si skajin e gozhdës.
Treguesi READY ndizet, por, kur skanoni, vegla nuk bën asgjë tjetër.	Vegla mund të mos jetë e sheshtë kundër murit. Nëse është në mënyrën DEEPSCAN^® (DEEPSCAN^® është i ndezur), mund të keni kalibruar mbi një gozhdë.	Mbajeni veglën në mënyrë që dy shirita Velcro^® në pjesën e pasme të krijojnë kontakt me murin. Rikalibroni veglën në një vend tjetër dhe riskanoni zonën.
Po punoni në mënyrën DEEPSCAN^® dhe nuk mund të gjeni gozhda.	Mund të keni kalibruar mbi një gozhdë. (Gjendja e gabimit është e çaktivizuar në mënyrën DEEPSCAN^® sepse është dy herë më e ndjeshme se STUD SCAN.)) Mund ta mbani veglën si një telekomandë televizori, duke e drejtuar atë nga muri.	Zhvendoseni veglën disa inç (5–8 cm) dhe rikalibroni. Mbajeni veglën në mënyrë që dy shirita Velcro^® në pjesën e pasme të krijojnë kontakt me murin.
Zbulon objekte të tjera përveç gozhdave.	Instalimet elektrike dhe tubat metalikë ose plastikë mund të jenë afër ose në kontakt me sipërfaqen e pasme të murit.	Kontrolloni për gozhda të tjera të vendosura në mënyrë të barabartë në të dyja anët 12, 16 ose 24 in. (30, 41 ose 61 cm) larg ose për të njëjtën gozhdë në disa vende direkt sipër ose poshtë zonës së parë të skanimit.
Dyshohet për tela elektrikë, por nuk zbulohen asnjë.	Telat mund të jenë të mbrojtur pas mbulesave metalike të murit, murit prerës kompensatë ose materialeve të tjera të dendura, ose në kanal. Telat mund të mos jenë me rrymë. Telat më të thellë se 2 in. (51 mm) nga sipërfaqja mund të mos zbulohen.	Përdorni kujdes shtesë nëse zona ka kompensatë, mbështetje të trashë druri pas gipsit ose mure më të trasha se normalja. Nëse një çelës kontrollon një prizë, sigurohuni që të jetë i ndezur (ON) për zbulim, por i fikur kur punoni pranë telave elektrikë. *Fikeni gjithmonë rrymën kur prisni, gozhdoni ose shponi pranë telave elektrikë.*
Zona e zbulimit të tensionit shfaqet shumë më e madhe se teli aktual (vetëm AC).	Zbulimi i tensionit mund të përhapet në gips deri në 12 in. (30 cm) nga secila anë e një teli elektrik aktual.	Për të ngushtuar zbulimin, fikeni dhe ndizeni përsëri veglën në skajin ku u zbulua teli dhe skanoni përsëri. *Fikeni gjithmonë rrymën kur prisni, gozhdoni ose shponi pranë telave elektrikë.*

Paralajmërimi i Regjistrimit të Klasit B të Pjesës 15 të FCC
Kjo pajisje përputhet me Pjesën 15 të Rregullave të FCC. Operacionet i nënshtrohen dy kushteve të mëposhtme:

kjo pajisje mund të mos shkaktojë ndërhyrje të dëmshme, dhe
kjo pajisje duhet të pranojë çdo ndërhyrje të marrë, duke përfshirë ndërhyrjet që mund të shkaktojnë funksionim të padëshiruar.

DeepScan, SpotLite, StudSensor, WireWarning dhe Zircon janë marka të regjistruara tregtare ose marka tregtare të Zircon Corporation.

Vizitoni www.zircon.com/support për udhëzimet më të fundit.

GARANCI E KUFIZUAR 1 VJEÇARE
Zircon Corporation, ("Zircon") garanton që ky produkt të jetë i lirë nga defekte në materiale dhe punime për një vit nga data e blerjes. Çdo produkt defektoz brenda garancisë i kthyer në Zircon*, me transport të paguar paraprakisht me dëshmi të datës së blerjes dhe 5.00 dollarë për të mbuluar postën dhe trajtimin, do të riparohet ose zëvendësohet sipas zgjedhjes së Zircon.
Kjo garanci është e kufizuar në qarkun elektronik dhe kutinë origjinale të produktit dhe përjashton në mënyrë specifike dëmtimin e shkaktuar nga abuzimi, përdorimi i paarsyeshëm
ose neglizhenca. Kjo garanci është në vend të të gjitha garancive të tjera, të shprehura ose të nënkuptuara, dhe asnjë përfaqësim ose pretendim tjetër i çfarëdolloj natyre nuk do të detyrojë Zircon. Çdo garanci e nënkuptuar e zbatueshme për këtë produkt është e kufizuar në periudhën njëvjeçare pas blerjes së tij.
NË ASNJË RAST ZIRCON NUK DO TË JETË PËRGJEGJËS PËR NDONJË DËM TË VEÇANTË, RASTËSOR OSE PASOJOR QË REZULTON NGA POSEDIMI, PËRDORIMI OSE MOSFUNKSIONIMI I KËTIJ PRODUKTI.
Në përputhje me rregulloret qeveritare, ju këshillohet që:

disa shtete nuk lejojnë kufizime se sa zgjat një garanci e nënkuptuar dhe/ose përjashtimin ose kufizimin e dëmeve të rastësishme ose pasuese, kështu që kufizimet dhe/ose përjashtimet e mësipërme mund të mos zbatohen për ju, dhe më tej
kjo garanci ju jep të drejta specifike ligjore dhe ju mund të keni gjithashtu të drejta të tjera që ndryshojnë nga shteti në shtet.

Ktheni produktin me transport të paguar paraprakisht me dëshmi të datës së blerjes (faturë shitjeje të datës) dhe 5.00 dollarë për të mbuluar postën dhe trajtimin, në:
Zircon Corporation
*Vëmendje: Departamenti i Kthimeve
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Sigurohuni që të përfshini emrin tuaj dhe adresën e kthimit. Shërbimi dhe riparimi jashtë garancisë, kur nuk ofrohet dëshmi e blerjes, do të kthehen me
riparime të ngarkuara C.O.D. Lini 4 deri në 6 javë për dorëzim.
Shërbimi ndaj klientit, 1-800-245-9265 ose 1-408-963-4550
E hënë–E premte, 8:00 a.m. deri në 5:00 p.m. PDT
