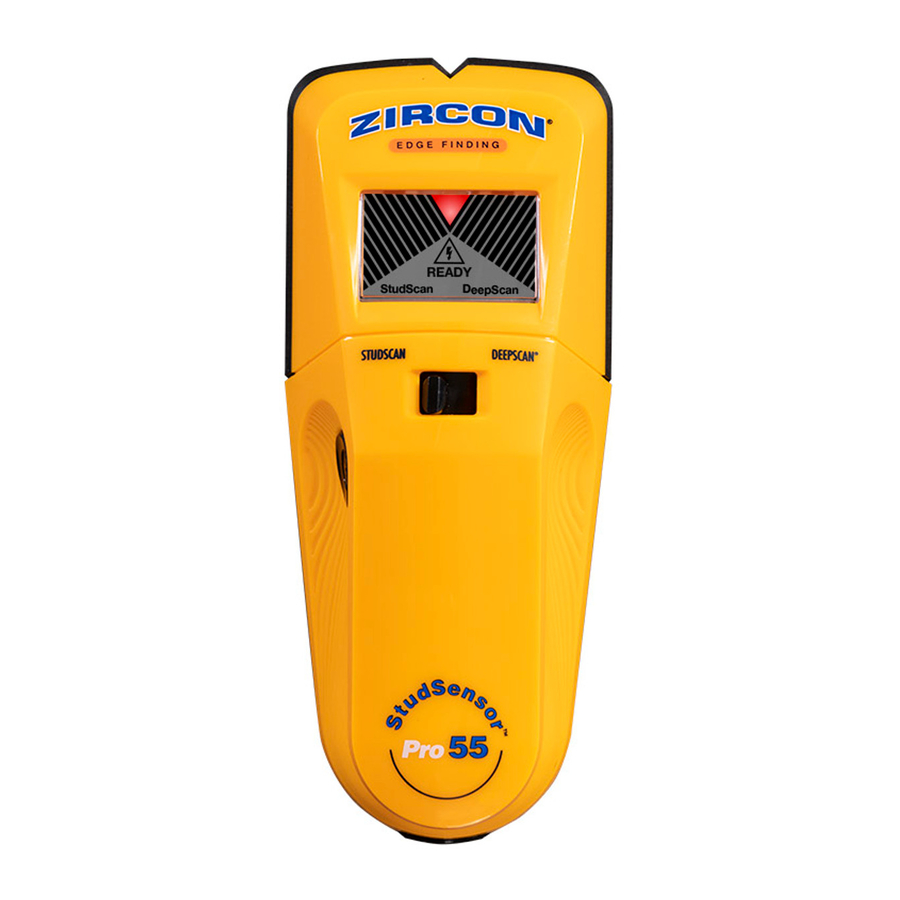

Zircon StudSensor Pro55 - Manuali i Gjetësit të Profileve me Gjetje të Buzës

Përmbajtja

1 Hyrje
2 Përmbledhje
3 INSTALONI BATERINË 9-VOLT
4 ZGJIDHNI MËNYRËN / NDIZNI
5 GJENI NJË PROFIL
6 MËNYRA DEEPSCAN
7 PARALAJMËRIM PËR SIPËR PROFILIT
8 DETEKTIM WIREWARNING
9 KËSHILLA PËR ZGJIDHJEN E PROBLEMEVE DHE NDËRTIMIN
10 Referenca
11 Shkarko manual
12 Në Gjuhë të Tjera

Hyrje

PARA SE TË FILLONI

GJETËSET E PROFILEVE ZIRCON^® PUNËSOJNË DUKE NDJERË NDRYSHIMET E DENDËSISË PAS MURIT. OBJEKTE TË TJERA MUND TË DETEKTOHEN, VEÇANËRISHT NËSE JANË SHUMË PRANË MURIT. MOS SUPPOZONI SE ÇDO GJË E DETEKTUAR ËSHTË NJË PROFIL.

Përdorni gjithmonë një bateri të re alkaline me një datë skadimi të zgjatur të paktën 3 vjet përtej datës aktuale. Përputhni drejtimin e baterisë me imazhin brenda zgavrës së baterisë.
Mos u mbështetni ekskluzivisht në skaner për të lokalizuar sende pas një sipërfaqeje. Përdorni informacione të tjera për të ndihmuar në lokalizimin e sendeve të tilla përpara se të depërtoni në sipërfaqe, duke përfshirë planet e ndërtimit, pikat e dukshme të hyrjes së tubave dhe instalimeve elektrike në mure, si p.sh. në një bodrum, dhe praktikat standarde të hapësirës së profileve.
Filloni gjithmonë skanimin tuaj në modalitetin StudScan, i cili skanon nëpër sipërfaqe deri në 19 mm thellësi. Skanimi në modalitetin DeepScan™ mund të detektojë një objekt më tej pas murit që mund të jetë ose jo një profil.
Skanoni gjithmonë për profile në disa lartësi të ndryshme në mur dhe shënoni vendndodhjen e çdo objektivi të treguar nga gjetësi i profileve. Kjo quhet "hartëzimi i murit". Tubat dhe objektet e tjera ka të ngjarë të mos japin leximet e qëndrueshme nga dyshemeja në tavan, siç do të bënte një profil.
Leximet duhet të jenë gjithmonë të qëndrueshme dhe të përsëritshme.
Gjetësit e profileve Zircon rekomandohen vetëm për përdorim të brendshëm.
Profilet zakonisht shtrihen nga dyshemeja në tavan, përveç sipër dhe poshtë dritareve dhe sipër dyerve.
Objekte të tjera që zakonisht gjenden në mure, dysheme ose tavane janë tubat e ujit, linjat e gazit, ndalesat e zjarrit dhe instalimet elektrike. - Thellësia e ndjesisë dhe saktësia mund të ndryshojnë në varësi të kushteve të mjedisit të skanimit, siç janë përmbajtja minerale, lagështia, cilësia dhe konsistenca e materialeve të murit.
Fikni gjithmonë energjinë kur punoni pranë telave elektrikë.
Në varësi të afërsisë së instalimeve elektrike ose tubave me sipërfaqen e murit, skaneri mund t'i detektojë ato në të njëjtën mënyrë si profilet. Duhet të përdoret gjithmonë kujdes kur gozhdohet, pritet ose shpohet në mure, dysheme dhe tavane që mund të përmbajnë këto sende.
Profilet dhe traversat zakonisht janë të vendosura 40 ose 60 cm larg, zakonisht janë 38 mm të gjera dhe mund të ndahen nga ndalesat e zjarrit. Çdo gjë më afër, ose me një gjerësi të ndryshme, mund të mos jetë një profil ose traversë.

Përmbledhje

2 mënyra skanimi:

StudScan lokalizon buzët e profilit (dru ose metal) deri në 19 mm thellësi
DeepScan lokalizon buzët e profilit deri në 38 mm thellësi

Detektimi WireWarning detekton dhe sinjalizon automatikisht për telat AC (rrymë alternative) të gjallë, të pambrojtur në të dyja mënyrat. Kur zbulohet tensioni AC, Treguesi i Detektimit WireWarning shfaqet në ekran.

INSTALONI BATERINË 9-VOLT

Përdorni gjithmonë një bateri të re alkaline me një datë skadimi të zgjatur të paktën 3 vjet përtej datës aktuale. Përputhni drejtimin e baterisë me imazhin brenda zgavrës së baterisë.

Mos u mbështetni ekskluzivisht në skaner për të lokalizuar sende pas një sipërfaqeje. Përdorni informacione të tjera për të ndihmuar në lokalizimin e sendeve përpara se të depërtoni në sipërfaqe, duke përfshirë planet e ndërtimit, pikat e dukshme të hyrjes së tubave dhe instalimeve elektrike në mure, si p.sh. në një bodrum, dhe praktikat standarde të hapësirës së profileve.

ZGJIDHNI MËNYRËN / NDIZNI

Zhvendosni Çelësin Përzgjedhës të Mënyrës në mënyrën e dëshiruar: StudScan ose DeepScan.

Për të aktivizuar mjetin, shtypni dhe mbani të shtypur Butonin e Energjisë (Power Button).
Nëse butoni nuk shtypet dhe mbahet i shtypur, njësia fiket.

GJENI NJË PROFIL

Për rezultate më të mira, mbajeni mjetin siç tregohet (Figura A) dhe lëvizni ngadalë kur skanoni.
Mos e prekni sipërfaqen gjatë kalibrimit ose skanimit.

Mbajeni mjetin të sheshtë kundër murit, pastaj shtypni dhe mbani të shtypur Butonin e Energjisë (Power Button).
Brenda 1–2 sekondash, njësia do të kalibrohet. Një bip i shkurtër konfirmon se kalibrimi është i plotë.
MOS E LËVIZNI MJETIN GJATË KALIBRIMIT.
Ndërsa mbani të shtypur Butonin e Energjisë (Power Button), rrëshqitni mjetin ngadalë përgjatë murit. (Figura B)
Kur mjeti arrin buzën e profilit, të gjitha shiritat shfaqen, Treguesi SpotLite do të shkëlqejë dhe do të dëgjohet një ton i qëndrueshëm. Shënoni vendin. (Figura C)
Pa e lëshuar Butonin e Energjisë (Power Button), vazhdoni drejtimin e skanimit derisa Shirita Tregues të Objektivit dhe Treguesi SpotLite të fiken, pastaj ndryshoni drejtimin. (Figura D)
Rrëshqitni mjetin derisa të zbulohet buza tjetër e profilit dhe shënoni edhe këtë. (Figura E)
Qendra e profilit është pika e mesit midis dy shenjave.

MËNYRA DEEPSCAN

Mënyra DeepScan do të detektojë profile deri në 38 mm thellësi, ose dyfishin e thellësisë së StudScan. Zhvendosni Çelësin Përzgjedhës të Mënyrës në Mënyrën DeepScan, pastaj ndiqni hapat 1–5 nën Gjeni një profil.

MOS SUPPOZONI SE NUK KA TELA ELEKTRIKE TË GJALLË NË MUR.
MOS NDRËRMARRNI VEPRIME QË MUND TË JENË TË RREZIKSHME NËSE MURI PËRMBAN NJË TEL ELEKTRIK TË GJALLË. FIKNI GJITHMONË FURNIZIMET ELEKTRIKE, TË GAZIT DHE UJIT PARA SE TË DEPËRTONI NË NJË SIPËRFAQE.
MOSRESPEKTIMI I KËTYRE UDHËZIMEVE MUND TË REZULTOJË NË GODITJE ELEKTRIKE, ZJARR DHE/OSE LËNDIME SERIOZE OSE DËMTIME PRONËSORE.

PARALAJMËRIM PËR SIPËR PROFILIT

Nëse skanimi fillon drejtpërdrejt mbi një profil, mjeti do të lëshojë një bip të vazhdueshëm dhe Shirita Tregues të Objektivit do të pulsojnë. Nëse kjo ndodh, rifilloni skanimin në një vendndodhje tjetër.

DETEKTIM WIREWARNING

Veçoria e Detektimit WireWarning Zircon^® funksionon vazhdimisht në të dyja mënyrat. Kur zbulohet tensioni AC i gjallë, i pambrojtur, shfaqet Treguesi i Detektimit WireWarning. Nëse skanimi fillon mbi një tel AC të gjallë, të pambrojtur, treguesi do të pulsojë vazhdimisht. (Figura F)

Përdorni kujdes ekstrem nën këto rrethana, ose sa herë që është i pranishëm instalimi elektrik AC i gjallë.

MJETI MUND TË MOS DETEKTOJË RRYSË TË GJALLË NËSE TELAT JANË MË SHUMË SE 50 mm NËN SIPËRFAQEN E SKANUAR, NË BETON, TË MBËSHTJELLË NË KANAL, PAS NJË MURI PRERËS PLAKË OSE MBULUESE MURI METALIK, OSE NËSE LAGËSHTIA ËSHTË E PRANISHME NË MJEDIS OSE SIPËRFAQEN E SKANUAR.

PUNË ME MATERIALE TË NDRYSHME
Ky mjet mund të skanojë në mënyrë efektive nëpër shumicën e materialeve të fletëve, duke përfshirë:

Dysheme druri të zhveshur (në Mënyrën DeepScan)
Linoleum në bazë druri
Drywall gipsi mbi mbështjellje pllake druri
Mure me letër-muri (nëse janë të thata)
Tavane me teksturë me trashësi uniforme (vendosni një copë kartoni të hollë në tavan dhe skanoni mbi të për të shmangur dëmtimin e teksturës)

Nuk është projektuar për përdorim me:

Pllaka qeramike, argjilë, granit, mermer dhe sipërfaqe të tjera shkëmbore
Tapet dhe mbushje
Letër-muri me fibra metalike
Mure të lyera së fundmi që janë ende të lagështa (mund të duhen një javë ose më gjatë për t'u tharë pas aplikimit)
Mure me shtylla dhe suva
Izolim i mbuluar me fletë metalike
Xhami ose ndonjë material tjetër i dendur
Futje banjo si vaska dhe dushe
Sipërfaqe më të trasha se 38 mm

Letër-muri
Ky mjet funksionon normalisht në mure të mbuluara me letër-muri ose pëlhurë, përveç nëse materialet janë fletë metalike, përmbajnë fibra metalike ose janë ende të lagura pas aplikimit. Letër-muri mund të duhet të thahet për disa javë pas aplikimit.

Mure të lyera së fundmi
Mund të duhet një javë ose më gjatë për t'u tharë pas aplikimit.

Shtylla dhe suva
Për shkak të parregullsive në trashësinë e suvasë, ky mjet nuk rekomandohet për përdorim në shtylla dhe suva.

Mure me teksturë të lartë ose tavane akustike
Kur skanoni një tavan ose mur me një sipërfaqe të pabarabartë, vendosni karton të hollë në sipërfaqen që do të skanohet dhe skanoni mbi kartonin në Mënyrën DeepScan.

Dysheme druri, nëndysheme ose drywall gipsi mbi mbështjellje pllake druri
Përdorni Mënyrën DeepScan dhe lëvizni mjetin ngadalë.
Ky mjet nuk mund të skanojë për profile dhe traversa nëpër tapet dhe mbushje.

SHËNIM:
Thellësia e ndjesisë dhe saktësia mund të ndryshojnë në varësi të kushteve të mjedisit të skanimit, siç janë përmbajtja minerale, lagështia, cilësia dhe konsistenca e materialeve të murit.

Instalime elektrike dhe tuba
Në varësi të afërsisë së instalimeve elektrike ose tubave me sipërfaqen e murit, mjeti mund t'i detektojë ato në të njëjtën mënyrë si profilet.
Duhet të përdoret gjithmonë kujdes kur gozhdohet, pritet ose shpohet në mure, dysheme dhe tavane që mund të përmbajnë këto sende.

Profilet dhe traversat
zakonisht janë të vendosura 40 ose 60 cm larg dhe janë 38 mm të gjera. Çdo gjë më afër, ose me një gjerësi të ndryshme, mund të mos jetë një profil ose traversë.

KËSHILLA PËR ZGJIDHJEN E PROBLEMEVE DHE NDËRTIMIN

SITUATA	SHKAKU I MUNDSHËM	ZGJIDHJA
Të gjitha elementet e ekranit ndizen në të njëjtën kohë dhe mjeti bën bip vazhdimisht.	Mjeti nuk mbahet i sheshtë kundër murit.	Mbajeni mjetin me gishtin e madh në njërën anë dhe gishtat në anën tjetër. Mos e prekni sipërfaqen që po skanohet ose kokën e skanimit të mjetit. Lëvizni mjetin drejt e lart dhe poshtë, paralel me profilet. Mos e rrotulloni mjetin.
	Mjeti i anuar ose i ngritur gjatë skanimit.	Zhvendosni Çelësin Përzgjedhës të Mënyrës për të hyrë në Mënyrën DeepScan. Kur skanoni një sipërfaqe të pabarabartë, vendosni karton të hollë në sipërfaqen që do të skanohet dhe skanoni mbi kartonin në Mënyrën DeepScan.
	Sipërfaqja e skanimit është shumë e dendur ose shumë e lagur që mjeti të funksionojë.	Nëse mjeti përdoret në një mur të ngjitur, të lyer ose të veshur me letër-muri së fundmi, lëreni kohë të thahet dhe provoni përsëri.
	Butoni i Energjisë (Power Button) i shtypur përpara se të vendosni mjetin në sipërfaqe.	Vendoseni mjetin në mur, pastaj shtypni Butonin e Energjisë (Power Button) dhe prisni që mjeti të kalibrohet përpara se të skanoni.
I paaftë për të detektuar profile në Mënyrën StudScan; Shirita Tregues të Objektivit të mesëm nuk shfaqen ose pulsojnë.	Muri është i trashë ose i dendur.	Kaloni në Mënyrën DeepScan për të lokalizuar profilin. Përdorni Shirita Tregues të Objektivit më afër qendrës si tregues të buzës së profilit.
Ikona READY shfaqet, por asgjë nuk ndodh gjatë skanimit.	Mjeti mund të mos jetë i sheshtë kundër murit.	Mbajeni mjetin në mënyrë që jastëkët në pjesën e pasme të krijojnë kontakt të plotë me sipërfaqen.
Ikona READY shfaqet, por asgjë nuk ndodh gjatë skanimit.	Kalibrimi mund të ketë ndodhur mbi një profil në Mënyrën DeepScan.	Rikalibroni në një zonë tjetër, pastaj vazhdoni skanimin.
Nuk mund të detektojë profile në Mënyrën DeepScan.	Kalibrimi mund të ketë qenë mbi një profil.	Zhvendoseni njësinë në një zonë tjetër, pastaj skanoni përsëri. Gjithashtu sigurohuni që mjeti të mbahet kundër murit siç tregohet në ilustrime.
Mjeti detekton objekte të tjera përveç profileve, ose gjen më shumë profile sesa duhet të ketë.	Instalimet elektrike dhe tubat metalikë ose plastikë mund të jenë afër ose të prekin pjesën e pasme të sipërfaqes së murit.	Kontrolloni për profile të tjera të vendosura në mënyrë të barabartë në të dy anët në 30, 40 ose 60 cm, ose kontrolloni për të njëjtin profil në vende direkt sipër ose poshtë zonës së parë të skanimit. Profilet do të shtrihen drejt e lart dhe poshtë, nga dyshemeja në tavan, ndërsa tubat mund të ndryshojnë drejtim. Profilet standarde matin afërsisht 38 mm midis buzëve. Çdo gjë më e madhe ose më e vogël ka të ngjarë të mos jetë një profil (përveç afër derës ose dritares).
Zona e detektimit të tensionit është shumë e madhe.	Detektimi i tensionit mund të përhapet në drywall deri në 30 cm në secilën anë të telit.	Ngushtoni detektimin e skanimit: Fikeni mjetin. Ndezni përsëri në buzë të vendit ku u detektua fillimisht teli. Përsëriteni skanimin.
Dyshohen tela elektrikë, por Detektimi WireWarning™ nuk sinjalizon.	Telat janë të mbrojtur nga një kanal metalik, tel i gërshetuar ose mbulesë muri metalike.	Nëse ka një çelës prizë, kthejeni në pozicionin ON (ndezur) gjatë skanimit, por fikeni kur punoni pranë telave. Përdorni kujdes shtesë nëse zona ka pllakë druri, mbështetje të trashë druri pas drywall, ose mure që janë më të trasha se normalja.
	Telat më të thellë se 50 mm nga sipërfaqja mund të mos zbulohen.	Shihni më sipër.
	Telat mund të mos jenë të gjallë.	Futni një llambë në prizë dhe ndizeni për të provuar nëse telat janë të gjallë.
