Zircon StudSensor Pro55 - Шетін анықтайтын қада іздегіштің нұсқаулығы

Мазмұны

Кіріспе

БАСТАМАС БҰРЫН

ZIRCON® ҚАДА ІЗДЕГІШТЕРІ ҚАБЫРҒАНЫҢ АРТЫНДАҒЫ ТЫҒЫЗДЫҚ ӨЗГЕРІСТЕРІН СЕЗУ АРҚЫЛЫ ЖҰМЫС ІСТЕЙДІ. БАСҚА НЫСАНДАР ДА АНЫҚТАЛУЫ МҮМКІН, ӘСІРЕСЕ, ОЛАР ҚАБЫРҒАҒА ӨТЕ ЖАҚЫН БОЛСА. БАРЛЫҚ АНЫҚТАЛҒАН НӘРСЕ ҚАДА ДЕП ОЙЛАМАСАҢЫЗ ДА БОЛАДЫ.

  • Әрқашан жарамдылық мерзімі ағымдағы күннен кемінде 3 жылдан асатын жаңа сілтілік батареяны пайдаланыңыз. Батарея қуысының ішіндегі суретке батарея бағытын сәйкестендіріңіз.
  • Беттің артындағы заттарды табу үшін сканерге ғана сенбеңіз. Бетті теспес бұрын осындай заттарды табуға көмектесетін басқа ақпаратты пайдаланыңыз, соның ішінде құрылыс жоспарлары, құбырлардың және сымдардың қабырғаларға кіретін көрінетін нүктелері, мысалы, жертөледе және қадалардың стандартты арақашықтығы.
  • Әрқашан сканерлеуді қалыңдығы 19 мм-ге дейінгі беттер арқылы сканерлейтін StudScan режимінде бастаңыз. DeepScan™ режимінде сканерлеу қабырғаның артындағы қада болуы мүмкін немесе болмауы мүмкін нысанды анықтауы мүмкін.
  • Әрқашан қабырғадағы әртүрлі биіктіктегі қадаларды сканерлеп, қада іздегішпен көрсетілген әрбір нысанның орнын белгілеңіз. Бұл "қабырғаны картаға түсіру" деп аталады. Құбырлар мен басқа да нысандар еденнен төбеге дейін қада сияқты тұрақты көрсеткіштер бермеуі мүмкін.
  • Көрсеткіштер әрқашан дәйекті және қайталанатын болуы керек.
  • Zircon қада іздегіштері тек үй ішінде пайдалану үшін ұсынылады.
  • Қадалар әдетте еденнен төбеге дейін созылады, терезелердің үстінде және астында және есіктердің үстіндегілерді қоспағанда.
  • Қабырғаларда, едендерде немесе төбелерде жиі кездесетін басқа нысандар - су құбырлары, газ құбырлары, өрт сөндіргіштер және электр сымдары.- Сезу тереңдігі мен дәлдігі сканерлеу ортасының жағдайларына, мысалы, минералдық құрамына, ылғалдылығына, құрылымына және қабырға материалдарының консистенциясына байланысты өзгеруі мүмкін.
  • Электр сымдарының жанында жұмыс істегенде әрқашан қуатты өшіріңіз.
  • Электр сымдарының немесе құбырлардың қабырға бетіне жақындығына байланысты сканер оларды қадалармен бірдей етіп анықтауы мүмкін. Құрамында осы заттар болуы мүмкін қабырғаларға, едендерге және төбелерге шеге қағу, кесу немесе бұрғылау кезінде әрқашан сақ болу керек.
  • Қадалар мен арқалықтар әдетте 40 немесе 60 см қашықтықта орналасады, әдетте ені 38 мм болады және өрт сөндіргіштермен бөлінуі мүмкін. Бір-біріне жақынырақ немесе ені басқаша нәрсе қада немесе арқалық болмауы мүмкін.

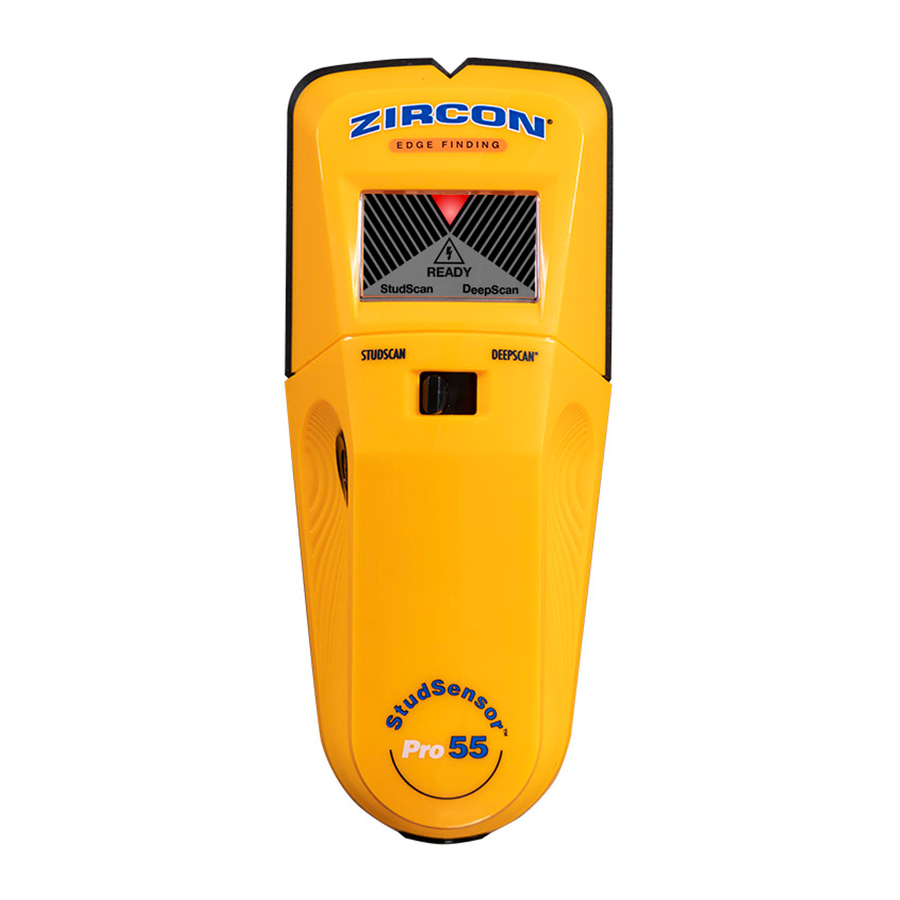

Шолу

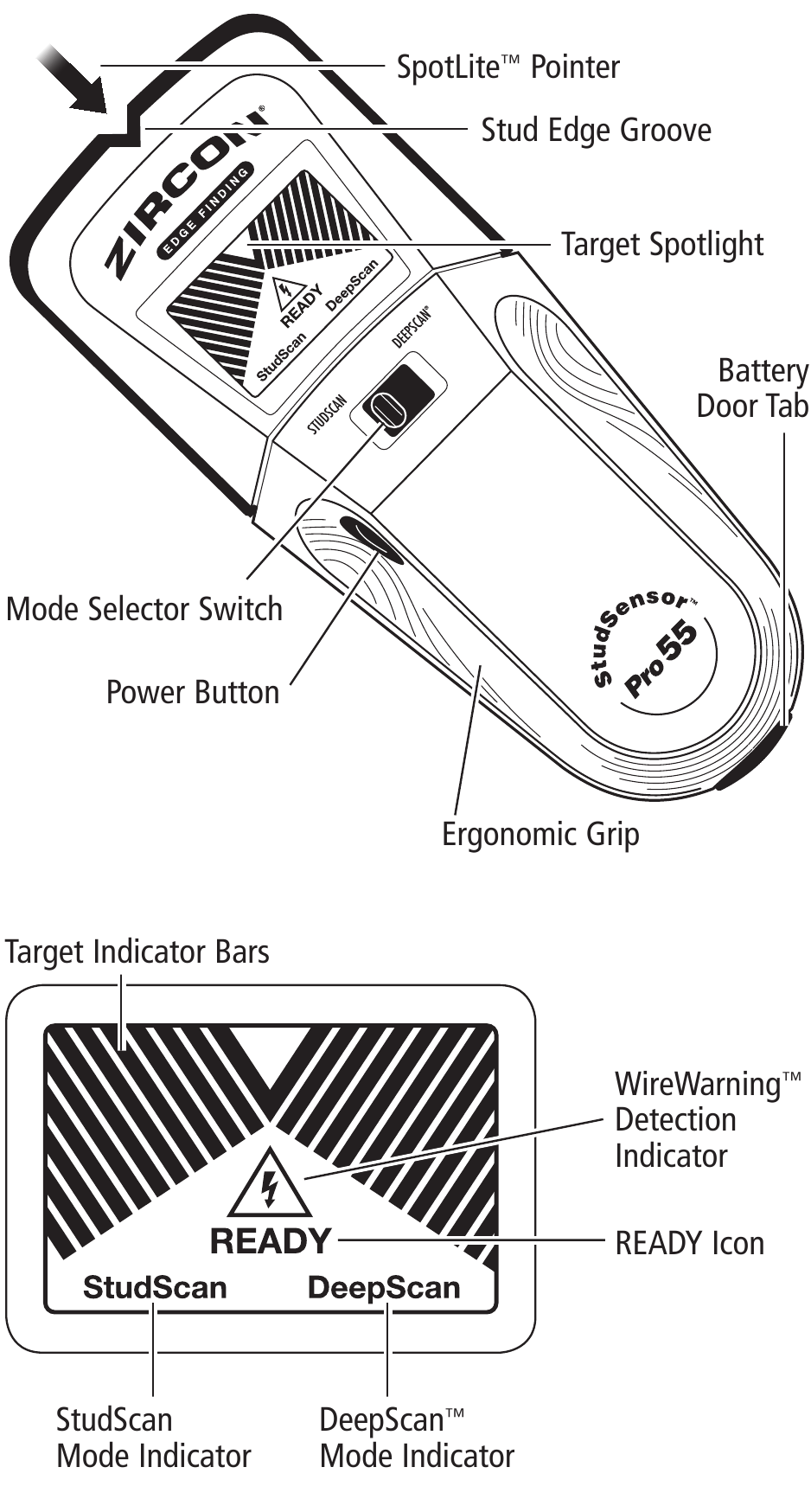

Шолу

2 сканерлеу режимі:

  • StudScan қаданың шеттерін (ағаш немесе металл) 19 мм тереңдікке дейін анықтайды
  • DeepScan қаданың шеттерін 38 мм тереңдікке дейін анықтайды

WireWarning анықтау екі режимде де автоматты түрде кернеуі бар, қорғалмаған айнымалы ток (alternating current) сымдарын анықтайды және ескертеді. Айнымалы ток кернеуі анықталған кезде, WireWarning анықтау индикаторы дисплейде көрсетіледі.

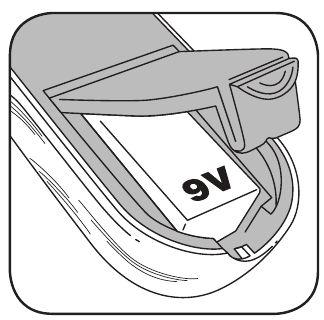

9 ВОЛЬТТЫҚ БАТАРЕЯНЫ ОРНАТУ

Әрқашан жарамдылық мерзімі ағымдағы күннен кемінде 3 жылдан асатын жаңа сілтілік батареяны пайдаланыңыз. Батарея қуысының ішіндегі суретке батарея бағытын сәйкестендіріңіз.
9 ВОЛЬТТЫҚ БАТАРЕЯНЫ ОРНАТУ


Беттің артындағы заттарды табу үшін сканерге ғана сенбеңіз. Бетті теспес бұрын осындай заттарды табуға көмектесетін басқа ақпаратты пайдаланыңыз, соның ішінде құрылыс жоспарлары, құбырлардың және сымдардың қабырғаларға кіретін көрінетін нүктелері, мысалы, жертөледе және қадалардың стандартты арақашықтығы.

РЕЖИМДІ ТАҢДАУ / ҚУАТТЫ ҚОСУ

Режим таңдау қосқышын қалаған режимге жылжытыңыз: StudScan немесе DeepScan.

Құралды іске қосу үшін Қуат түймесін басып тұрыңыз.
Егер түйме басылмаса және ұсталып тұрмаса, құрылғы өшіп қалады.

ҚАДАНЫ ТАБУ

Жақсы нәтижелерге қол жеткізу үшін құралды көрсетілгендей ұстаңыз (А суреті) және сканерлеу кезінде баяу қозғалыңыз.
Калибрлеу немесе сканерлеу кезінде бетке тигізбеңіз.

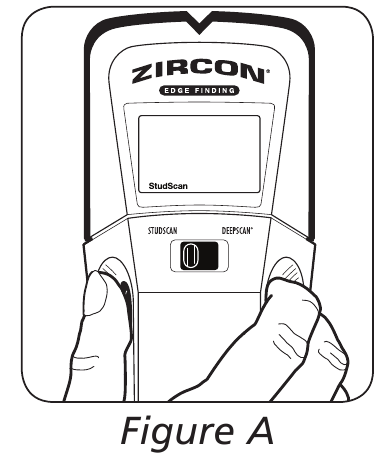

ҚАДАНЫ ТАБУ - 1-қадам

  1. Құралды қабырғаға тегіс ұстаңыз, содан кейін Қуат түймесін басып тұрыңыз.
    1–2 секунд ішінде құрылғы калибрленеді. Қысқа дыбыстық сигнал калибрлеудің аяқталғанын растайды.
    КАЛИБРЛЕУ КЕЗІНДЕ ҚҰРАЛДЫ ҚОЗҒАЛТПАҢЫЗ.
  2. Қуат түймесін басып тұрып, құралды қабырға бойымен баяу жылжытыңыз. (B суреті)
    ҚАДАНЫ ТАБУ - 2-қадам

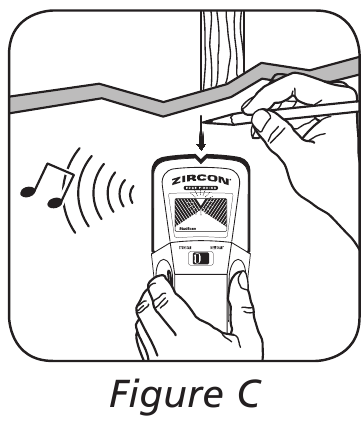

  3. Құрал қаданың шетіне жеткенде, барлық жолақтар көрсетіледі, SpotLite көрсеткіші жанады және тұрақты тон естіледі. Нүктені белгілеңіз. (C суреті)
    ҚАДАНЫ ТАБУ - 3-қадам

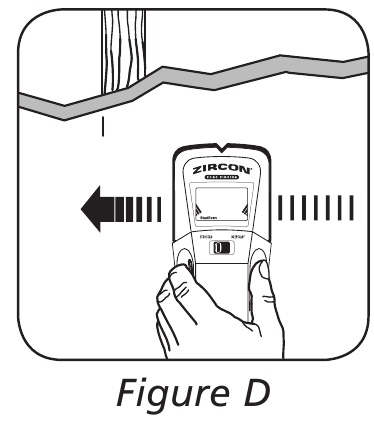

  4. Қуат түймесін жібермей, нысан индикаторының жолақтары мен SpotLite көрсеткіші өшкенше сканерлеу бағытын жалғастырыңыз, содан кейін бағытты кері бұрыңыз. (D суреті)
    ҚАДАНЫ ТАБУ - 4-қадам

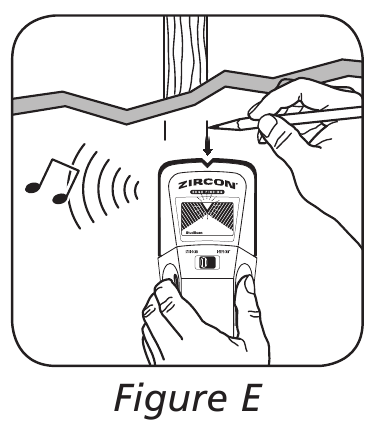

  5. Құралды қаданың басқа шеті анықталғанша жылжытыңыз және мұны да белгілеңіз. (E суреті)
    Қаданың ортасы - екі белгінің арасындағы орта нүкте.
    ҚАДАНЫ ТАБУ - 5-қадам

DEEPSCAN РЕЖИМІ

DeepScan режимі қадаларды 38 мм тереңдікке дейін немесе StudScan тереңдігінен екі есеге дейін анықтайды. Режим таңдау қосқышын DeepScan режиміне жылжытыңыз, содан кейін ҚАДАНЫ ТАБУ бөліміндегі 1–5 қадамдарды орындаңыз.


ҚАБЫРҒАДА КЕРНЕУІ БАР ЭЛЕКТР СЫМДАРЫ ЖОҚ ДЕП ОЙЛАМАСАҢЫЗ ДА БОЛАДЫ.
ЕГЕР ҚАБЫРҒАДА КЕРНЕУІ БАР ЭЛЕКТР СЫМЫ БОЛСА, ҚАУІПТІ БОЛУЫ МҮМКІН ӘРЕКЕТТЕР ЖАСАМАСАҢЫЗ ДА БОЛАДЫ. БЕТТІ ТЕСПЕС БҰРЫН ӘРҚАШАН ЭЛЕКТР, ГАЗ ЖӘНЕ СУ ҚҰБЫРЛАРЫН ӨШІРІҢІЗ.
ОСЫ НҰСҚАУЛАРДЫ ОРЫНДАМАУ ЭЛЕКТР ТОГЫНЫҢ СОҚҚЫСЫНА, ӨРТКЕ ЖӘНЕ/НЕМЕСЕ АУЫР ЖАРАҚАТҚА НЕМЕСЕ МҮЛІКТІҢ ЗАҚЫМДАЛУЫНА ӘКЕЛУІ МҮМКІН.

ҚАДАНЫҢ ҮСТІНЕН ЕСКЕРТУ

Егер сканерлеу тікелей қаданың үстінен басталса, құрал үздіксіз дыбыстық сигнал береді және нысан индикаторының жолақтары жыпылықтайды. Егер бұл орын алса, сканерлеуді басқа жерде қайта бастаңыз.

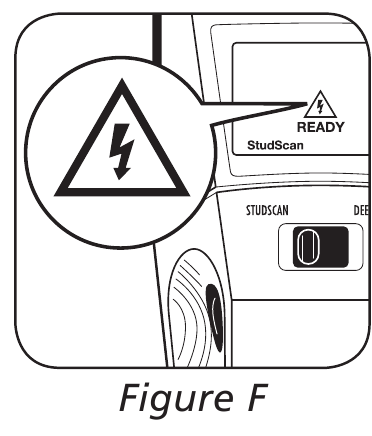

WIREWARNING АНЫҚТАУ

Zircon® WireWarning анықтау мүмкіндігі екі режимде де үздіксіз жұмыс істейді. Кернеуі бар, қорғалмаған айнымалы ток кернеуі анықталған кезде, WireWarning анықтау индикаторы көрсетіледі. Егер сканерлеу кернеуі бар, қорғалмаған айнымалы ток сымының үстінен басталса, индикатор үздіксіз жыпылықтайды. (F суреті)
WIREWARNING АНЫҚТАУ

Бұл жағдайларда немесе кернеуі бар айнымалы ток сымдары болған кезде өте сақ болыңыз.


ЕГЕР СЫМДАР СКАНЕРЛЕНГЕН БЕТТЕН 50 ММ-ДЕН АСТАМ ТЕРЕҢДІКТЕ БОЛСА, БЕТОНДА, ҚҰБЫРҒА САЛЫНҒАН, ФАНЕРАДАН ЖАСАЛҒАН ҚАБЫРҒАНЫҢ АРТЫНДА НЕМЕСЕ МЕТАЛЛ ҚАБЫРҒА ЖАБЫНЫНЫҢ АРТЫНДА БОЛСА НЕМЕСЕ ҚОРШАҒАН ОРТАДА НЕМЕСЕ СКАНЕРЛЕНГЕН БЕТТЕ ЫЛҒАЛДЫЛЫҚ БОЛСА, ҚҰРАЛ КЕРНЕУДІ АНЫҚТАМАУЫ МҮМКІН.

ӘР ТҮРЛІ МАТЕРИАЛДАРМЕН ЖҰМЫС ІСТЕУ
Бұл құрал көптеген қабат материалдары арқылы тиімді сканерлей алады, соның ішінде:

  • Жалаңаш ағаш еден (DeepScan режимінде)
  • Ағаш негіздегі линолеум
  • Фанера қаптамасының үстіндегі гипсокартон
  • Тұсқағазбен қапталған қабырғалар (егер құрғақ болса)
  • Біркелкі қалыңдығы бар текстуралы төбелер (текстураны зақымдамау үшін төбеге жұқа картон бөлігін қойып, оның үстінен сканерлеңіз)

Ол келесілермен пайдалануға арналмаған:

  • Керамикалық плитка, тақта тас, гранит, мәрмәр және басқа да тас беттері
  • Кілем және төсем
  • Металл талшықтары бар тұсқағаз
  • Жаңадан боялған, әлі де ылғал қабырғалар (жағылғаннан кейін құрғауы үшін бір апта немесе одан да көп уақыт кетуі мүмкін)
  • Рейка және сылақ қабырғалары
  • Фольгамен жабылған оқшаулау
  • Шыны немесе кез келген басқа тығыз материал
  • Ванналар мен душтар сияқты ванна бөлмесінің қосымшалары
  • Қалыңдығы 38 мм-ден асатын беттер

Тұсқағаз
Бұл құрал қабырғаларда қалыпты жұмыс істейді, егер материалдар металл фольга болмаса, металл талшықтарын қамтымаса немесе жағылғаннан кейін әлі де дымқыл болмаса. Тұсқағаз жағылғаннан кейін бірнеше апта бойы құрғауы керек болуы мүмкін.

Жаңадан боялған қабырғалар
Жағылғаннан кейін құрғауы үшін бір апта немесе одан да көп уақыт кетуі мүмкін.

Рейка және сылақ
Сылақ қалыңдығындағы заңдылықтарға байланысты бұл құралды рейка және сылақта пайдалану ұсынылмайды.

Жоғары текстуралы қабырғалар немесе акустикалық төбелер
Тегіс емес беті бар төбені немесе қабырғаны сканерлегенде, сканерленетін бетке жұқа картон қойып, DeepScan режимінде картонның үстінен сканерлеңіз.

Ағаш еден, еден асты немесе фанера қаптамасының үстіндегі гипсокартон
DeepScan режимін пайдаланыңыз және құралды баяу қозғалтыңыз.
Бұл құрал кілем мен төсем арқылы қадалар мен арқалықтарды сканерлей алмайды.

ЕСКЕРТПЕ:
Сезу тереңдігі мен дәлдігі сканерлеу ортасының жағдайларына, мысалы, минералдық құрамына, ылғалдылығына, құрылымына және қабырға материалдарының консистенциясына байланысты өзгеруі мүмкін.

Электр сымдары және құбырлар
Электр сымдарының немесе құбырлардың қабырға бетіне жақындығына байланысты құрал оларды қадалармен бірдей етіп анықтауы мүмкін.
Құрамында осы заттар болуы мүмкін қабырғаларға, едендерге және төбелерге шеге қағу, кесу немесе бұрғылау кезінде әрқашан сақ болу керек.

Қадалар мен арқалықтар
әдетте 40 немесе 60 см қашықтықта орналасады және ені 38 мм болады. Бір-біріне жақынырақ немесе ені басқаша нәрсе қада немесе арқалық болмауы мүмкін.

АҚАУЛЫҚТАРДЫ ТҮЗЕТУ ЖӘНЕ ҚҰРЫЛЫС БОЙЫНША КЕҢЕСТЕР

ЖАҒДАЙ МҮМКІН СЕБЕБІ ШЕШІМІ
Дисплейдің барлық элементтері бір уақытта қосылады және құрал үздіксіз дыбыстық сигнал береді. Құрал қабырғаға тегіс ұсталмаған.
  • Құралды бір жағынан бас бармақпен, ал екінші жағынан саусақтармен ұстаңыз. Сканерленіп жатқан бетке немесе құралдың сканерлеу басына тигізбеңіз.
  • Құралды тік жоғары және төмен қарай, қадаларға параллель жылжытыңыз. Құралды айналдырмаңыз.
Сканерлеу кезінде құрал еңкейтілген немесе көтерілген.
  • DeepScan режиміне кіру үшін Режим таңдау қосқышын жылжытыңыз.
  • Тегіс емес бетті сканерлегенде, сканерленетін бетке жұқа картон қойып, DeepScan режимінде картонның үстінен сканерлеңіз.
Сканерлеу беті құрал жұмыс істеуі үшін тым тығыз немесе тым ылғалды. Егер құрал жақында жапсырылған, боялған немесе тұсқағаз жапсырылған қабырғада пайдаланылса, құрғатуға уақыт беріңіз және қайтадан көріңіз.
Қуат түймесі құрал бетке қойылмай тұрып басылған. Құралды қабырғаға қойыңыз, содан кейін Қуат түймесін басыңыз және сканерлеуді бастамас бұрын құралдың калибрленуін күтіңіз.
StudScan режимінде қадаларды анықтау мүмкін емес; ортаңғы нысан индикаторының жолақтары көрсетілмейді немесе жыпылықтамайды. Қабырға қалың немесе тығыз.
  • Қаданы табу үшін DeepScan режиміне ауысыңыз.
  • Қаданың шетін көрсету үшін орталыққа ең жақын нысан индикаторының жолақтарын пайдаланыңыз.
READY белгішесі көрсетіледі, бірақ сканерлеу кезінде ештеңе болмайды. Құрал қабырғаға тегіс болмауы мүмкін. Құралды артқы жағындағы төсемдер бетпен толық жанасатындай етіп ұстаңыз.
Калибрлеу DeepScan режимінде қаданың үстінде орын алуы мүмкін. Басқа аймақта қайта калибрлеңіз, содан кейін сканерлеуді жалғастырыңыз.
DeepScan режимінде қадаларды анықтау мүмкін емес. Калибрлеу қаданың үстінде болуы мүмкін. Құрылғыны басқа аймаққа жылжытыңыз, содан кейін қайтадан сканерлеңіз. Сондай-ақ, құралдың суреттерде көрсетілгендей қабырғаға ұсталғанына көз жеткізіңіз.
Құрал қадалардан басқа нысандарды анықтайды немесе болуы керек қадалардан көбірек қада табады. Электр сымдары және металл немесе пластик құбырлар қабырға бетінің артына жақын болуы немесе тиіп тұруы мүмкін. Екі жағында да 30, 40 немесе 60 см қашықтықта орналасқан басқа қадаларды тексеріңіз немесе бірінші сканерлеу аймағының тікелей жоғары немесе төмен жағындағы сол қаданы тексеріңіз. Қадалар еденнен төбеге дейін тік жоғары және төмен қарай жүреді, ал құбырлар бағытын өзгертуі мүмкін. Стандартты қадалардың шеттерінің арасы шамамен 38 мм болады. Одан үлкенірек немесе кішірек нәрсе қада болмауы мүмкін (есік немесе терезе маңында болмаса).
Кернеуді анықтау аймағы тым үлкен. Кернеуді анықтау сымның әр жағынан 30 см-ге дейін гипсокартонға таралуы мүмкін. Сканерлеуді анықтауды тарылтыңыз:
  1. Құралды өшіріңіз.
  2. Сым алғаш анықталған жердің шетінде қайтадан қосыңыз.
  3. Сканерлеуді қайталаңыз.
Электр сымдары күдікті, бірақ WireWarning™ анықтау ескертпейді. Сымдар металл құбырмен, өрілген сыммен немесе металл қабырға жабынымен қорғалған. Егер розетка қосқышы болса, сканерлеу кезінде оны ON (ҚОСУ) күйіне қойыңыз, бірақ сымдардың жанында жұмыс істегенде OFF (ӨШІРУ) күйіне қойыңыз.
Егер аймақта фанера, гипсокартонның артында қалың ағаш тіреуіш немесе қалыптыдан қалың қабырғалар болса, қосымша сақ болыңыз.
Беттен 50 мм-ден тереңірек сымдар анықталмауы мүмкін. Жоғарыдағыны қараңыз.
Сымдарда кернеу болмауы мүмкін. Сымдарда кернеу бар-жоғын тексеру үшін розеткаға шамды қосып, оны жағыңыз.
