Wprowadzenie

PRZED ROZPOCZĘCIEM

LOKALIZATORY SŁUPKÓW ZIRCON^® DZIAŁAJĄ POPRZEZ WYKRYWANIE ZMIAN GĘSTOŚCI ZA ŚCIANĄ. INNE OBIEKTY RÓWNIEŻ MOGĄ BYĆ WYKRYWANE, ZWŁASZCZA JEŚLI ZNAJDUJĄ SIĘ BARDZO BLISKO ŚCIANY. NIE ZAKŁADAJ, ŻE WSZYSTKO, CO ZOSTAŁO WYKRYTE, JEST SŁUPKIEM.

Zawsze używaj nowej baterii alkalicznej z przedłużoną datą ważności, co najmniej 3 lata po bieżącej dacie. Dopasuj kierunek baterii do obrazka wewnątrz komory baterii.
Nie polegaj wyłącznie na skanerze do lokalizowania przedmiotów za powierzchnią. Wykorzystaj inne informacje, aby pomóc w lokalizowaniu takich przedmiotów przed penetracją powierzchni, w tym plany budowlane, widoczne punkty wejścia rur i przewodów do ścian, takie jak w piwnicy, oraz standardowe praktyki rozmieszczania słupków.
Zawsze rozpoczynaj skanowanie w trybie StudScan, który skanuje powierzchnie o głębokości do 19 mm. Skanowanie w trybie DeepScan™ może wykryć obiekt dalej za ścianą, który może, ale nie musi być słupkiem.
Zawsze skanuj w poszukiwaniu słupków na kilku różnych wysokościach na ścianie i oznacz lokalizację każdego celu wskazanego przez lokalizator słupków. Nazywa się to "mapowaniem ściany". Rury i inne obiekty prawdopodobnie nie dadzą spójnych odczytów od podłogi do sufitu, tak jak słupek.
Odczyty powinny być zawsze spójne i powtarzalne.
Lokalizatory słupków Zircon są zalecane tylko do użytku wewnętrznego.
Słupki zwykle biegną od podłogi do sufitu, z wyjątkiem obszarów nad i pod oknami oraz nad drzwiami.
Inne obiekty powszechnie znajdujące się w ścianach, podłogach lub sufitach to rury wodne, rury gazowe, zabezpieczenia przeciwpożarowe i przewody elektryczne. - Głębokość wykrywania i dokładność mogą się różnić w zależności od warunków otoczenia skanowania, takich jak zawartość minerałów, wilgotność, tekstura i konsystencja materiałów ściennych.
Zawsze wyłącz zasilanie podczas pracy w pobliżu przewodów elektrycznych.
W zależności od bliskości przewodów elektrycznych lub rur do powierzchni ściany, skaner może je wykryć w taki sam sposób jak słupki. Należy zawsze zachować ostrożność podczas wbijania gwoździ, cięcia lub wiercenia w ścianach, podłogach i sufitach, które mogą zawierać te elementy.
Słupki i legary są zwykle rozmieszczone co 40 lub 60 cm, mają zwykle 38 mm szerokości i mogą być oddzielone zabezpieczeniami przeciwpożarowymi. Wszystko, co jest bliżej siebie lub ma inną szerokość, może nie być słupkiem lub legarem.

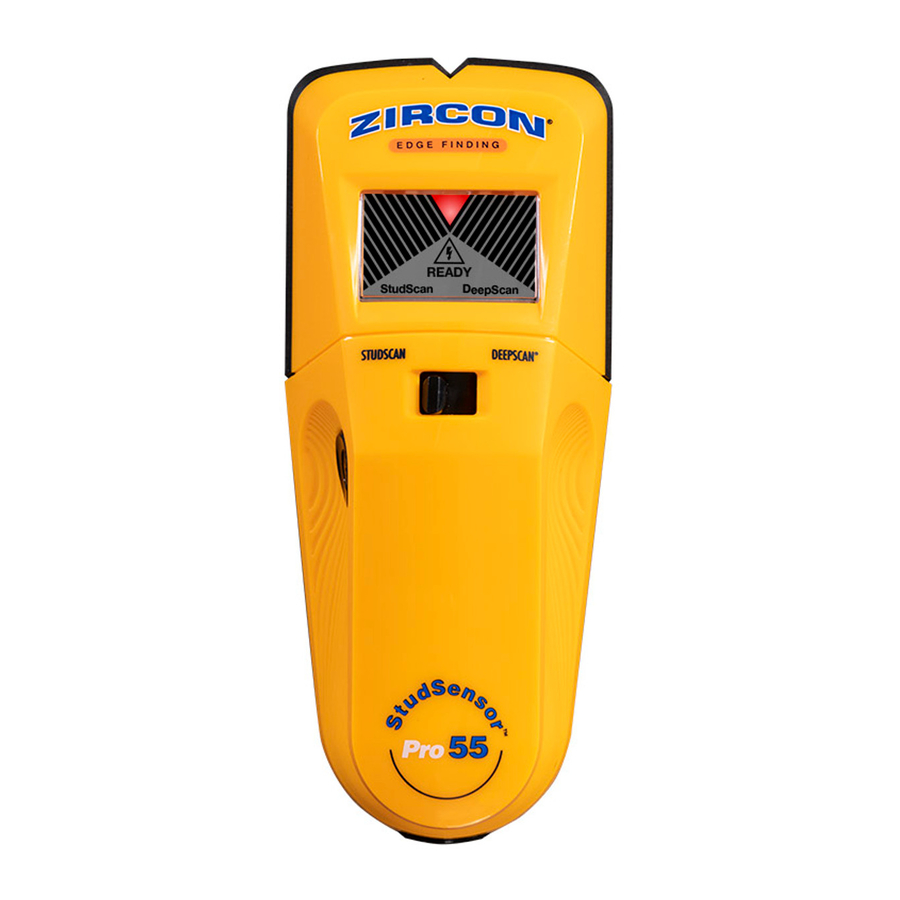

Przegląd

2 tryby skanowania:

StudScan lokalizuje krawędzie słupka (drewnianego lub metalowego) o głębokości do 19 mm
DeepScan lokalizuje krawędzie słupka o głębokości do 38 mm

WireWarning Detection automatycznie wykrywa i ostrzega o przewodach prądu zmiennego (AC) pod napięciem, nieekranowanych, w obu trybach. Po wykryciu napięcia AC na wyświetlaczu pojawia się wskaźnik WireWarning Detection.

ZAINSTALUJ BATERIĘ 9-WOLTOWĄ

Zawsze używaj nowej baterii alkalicznej z przedłużoną datą ważności, co najmniej 3 lata po bieżącej dacie. Dopasuj kierunek baterii do obrazka wewnątrz komory baterii.

Nie polegaj wyłącznie na skanerze do lokalizowania przedmiotów za powierzchnią. Wykorzystaj inne informacje, aby pomóc w lokalizowaniu przedmiotów przed penetracją powierzchni, w tym plany budowlane, widoczne punkty wejścia rur i przewodów do ścian, takie jak w piwnicy, oraz standardowe praktyki rozmieszczania słupków.

WYBIERZ TRYB / WŁĄCZ ZASILANIE

Przesuń przełącznik wyboru trybu na żądany tryb: StudScan lub DeepScan.

Aby aktywować narzędzie, naciśnij i przytrzymaj przycisk zasilania (Power Button).
Jeśli przycisk nie jest naciśnięty i przytrzymany, urządzenie wyłącza się.

ZNAJDŹ SŁUPEK

Aby uzyskać najlepsze wyniki, trzymaj narzędzie tak, jak pokazano (Rysunek A) i przesuwaj powoli podczas skanowania.
Nie dotykaj powierzchni podczas kalibracji lub skanowania.

Przytrzymaj narzędzie płasko przy ścianie, a następnie naciśnij i przytrzymaj przycisk zasilania (Power Button).
W ciągu 1–2 sekund urządzenie skalibruje się. Krótki sygnał dźwiękowy potwierdza zakończenie kalibracji.
NIE PRZESUWAJ NARZĘDZIA PODCZAS KALIBRACJI.
Przytrzymując przycisk zasilania (Power Button), przesuń narzędzie powoli wzdłuż ściany. (Rysunek B)
Gdy narzędzie dotrze do krawędzi słupka, wszystkie paski zostaną wyświetlone, wskaźnik SpotLite Pointer zaświeci się i rozlegnie się ciągły sygnał dźwiękowy. Oznacz to miejsce. (Rysunek C)
Nie zwalniając przycisku zasilania (Power Button), kontynuuj skanowanie w tym samym kierunku, aż paski wskaźnika celu (Target Indicator Bars) i wskaźnik SpotLite Pointer wyłączą się, a następnie zmień kierunek. (Rysunek D)
Przesuń narzędzie, aż zostanie wykryta druga krawędź słupka, i również ją oznacz. (Rysunek E)
Środek słupka znajduje się w połowie odległości między dwoma znakami.

TRYB DEEPSCAN

Tryb DeepScan wykrywa słupki o głębokości do 38 mm, czyli dwukrotnie większej niż StudScan. Przesuń przełącznik wyboru trybu na tryb DeepScan, a następnie wykonaj kroki 1–5 w sekcji ZNAJDŹ SŁUPEK.

NIE ZAKŁADAJ, ŻE W ŚCIANIE NIE MA PRZEWODÓW ELEKTRYCZNYCH POD NAPIĘCIEM.
NIE PODEJMUJ DZIAŁAŃ, KTÓRE MOGĄ BYĆ NIEBEZPIECZNE, JEŚLI W ŚCIANIE ZNAJDUJE SIĘ PRZEWÓD ELEKTRYCZNY POD NAPIĘCIEM. ZAWSZE WYŁĄCZ ZASILANIE ELEKTRYCZNE, GAZ I WODĘ PRZED PENETRACJĄ POWIERZCHNI.
NIEPRZESTRZEGANIE TYCH INSTRUKCJI MOŻE SPOWODOWAĆ PORAŻENIE PRĄDEM, POŻAR I/LUB POWAŻNE OBRAŻENIA CIAŁA LUB USZKODZENIE MIENIA.

OSTRZEŻENIE O PRZEKROCZENIU SŁUPKA

Jeśli skanowanie rozpocznie się bezpośrednio nad słupkiem, narzędzie wyemituje ciągły sygnał dźwiękowy, a paski wskaźnika celu (Target Indicator Bars) będą migać. W takim przypadku uruchom ponownie skanowanie w innym miejscu.

WYKRYWANIE WIREWARNING

Funkcja Zircon^® WireWarning Detection działa w sposób ciągły w obu trybach. Po wykryciu napięcia AC pod napięciem, nieekranowanego, wyświetlany jest wskaźnik WireWarning Detection. Jeśli skanowanie rozpocznie się nad przewodem AC pod napięciem, nieekranowanym, wskaźnik będzie migać w sposób ciągły. (Rysunek F)

Zachowaj szczególną ostrożność w takich okolicznościach lub zawsze, gdy obecne są przewody AC pod napięciem.

NARZĘDZIE MOŻE NIE WYKRYĆ PRĄDU POD NAPIĘCIEM, JEŚLI PRZEWODY ZNAJDUJĄ SIĘ GŁĘBIEJ NIŻ 50 mm PONIŻEJ SKANOWANEJ POWIERZCHNI, W BETONIE, ZAMKNIĘTE W KANALE, ZA ŚCIANĄ Z PŁYTY SKLEJKOWEJ LUB METALOWĄ OKŁADZINĄ ŚCIENNĄ LUB JEŚLI W OTOCZENIU LUB SKANOWANEJ POWIERZCHNI WYSTĘPUJE WILGOĆ.

PRACA Z RÓŻNYMI MATERIAŁAMI
To narzędzie może skutecznie skanować przez większość materiałów arkuszowych, w tym:

Goła podłoga drewniana (w trybie DeepScan)
Linoleum na podłożu drewnianym
Płyta gipsowo-kartonowa na poszyciu ze sklejki
Ściany z tapetą (jeśli są suche)
Sufity teksturowane o jednolitej grubości (umieść cienki kawałek kartonu na suficie i skanuj po nim, aby uniknąć uszkodzenia tekstury)

Nie jest przeznaczone do użytku z:

Płytki ceramiczne, łupek, granit, marmur i inne powierzchnie skalne
Wykładziny i podkładki dywanowe
Tapety z włóknami metalicznymi
Świeżo malowane ściany, które są jeszcze wilgotne (wyschnięcie może zająć tydzień lub dłużej po nałożeniu)
Ściany z listew i tynku
Izolacja pokryta folią
Szkło lub jakikolwiek inny gęsty materiał
Wkłady łazienkowe, takie jak wanny i prysznice
Powierzchnie grubsze niż 38 mm

Tapeta
To narzędzie działa normalnie na ścianach pokrytych tapetą lub tkaniną, chyba że materiały są folią metalową, zawierają włókna metaliczne lub są nadal mokre po nałożeniu. Tapeta może potrzebować kilku tygodni na wyschnięcie po nałożeniu.

Świeżo malowane ściany
Wyschnięcie może zająć tydzień lub dłużej po nałożeniu.

Listwy i tynk
Ze względu na nieregularności w grubości tynku, to narzędzie nie jest zalecane do stosowania na listwach i tynku.

Ściany o wysokiej teksturze lub sufity akustyczne
Podczas skanowania sufitu lub ściany o nierównej powierzchni, umieść cienki karton na skanowanej powierzchni i skanuj po kartonie w trybie DeepScan.

Podłogi drewniane, podłogi podkładowe lub płyty gipsowo-kartonowe na poszyciu ze sklejki
Użyj trybu DeepScan i przesuwaj narzędzie powoli.
To narzędzie nie może skanować w poszukiwaniu słupków i legarów przez dywan i podkładkę.

UWAGA:
Głębokość wykrywania i dokładność mogą się różnić w zależności od warunków otoczenia skanowania, takich jak zawartość minerałów, wilgotność, tekstura i konsystencja materiałów ściennych.

Przewody elektryczne i rury
W zależności od bliskości przewodów elektrycznych lub rur do powierzchni ściany, narzędzie może je wykryć w taki sam sposób jak słupki.
Należy zawsze zachować ostrożność podczas wbijania gwoździ, cięcia lub wiercenia w ścianach, podłogach i sufitach, które mogą zawierać te elementy.

Słupki i legary
są zwykle rozmieszczone co 40 lub 60 cm i mają 38 mm szerokości. Wszystko, co jest bliżej siebie lub ma inną szerokość, może nie być słupkiem lub legarem.

ROZWIĄZYWANIE PROBLEMÓW I WSKAZÓWKI KONSTRUKCYJNE

SYTUACJA	PRAWDOPODOBNA PRZYCZYNA	ROZWIĄZANIE
Wszystkie elementy wyświetlacza włączają się w tym samym czasie, a narzędzie emituje ciągły sygnał dźwiękowy.	Narzędzie nie jest trzymane płasko przy ścianie.	Trzymaj narzędzie kciukiem po jednej stronie i palcami po drugiej stronie. Nie dotykaj skanowanej powierzchni ani głowicy skanującej narzędzia. Przesuwaj narzędzie prosto w górę i w dół, równolegle do słupków. Nie obracaj narzędzia.
	Narzędzie przechylone lub podniesione podczas skanowania.	Przesuń przełącznik wyboru trybu, aby przejść do trybu DeepScan. Podczas skanowania nierównej powierzchni, umieść cienki karton na skanowanej powierzchni i skanuj po kartonie w trybie DeepScan.
	Skanowana powierzchnia jest zbyt gęsta lub zbyt mokra, aby narzędzie mogło działać.	Jeśli narzędzie jest używane na świeżo zaklejonej, pomalowanej lub wytapetowanej ścianie, poczekaj, aż wyschnie i spróbuj ponownie.
	Przycisk zasilania (Power Button) został naciśnięty przed umieszczeniem narzędzia na powierzchni.	Umieść narzędzie na ścianie, a następnie naciśnij przycisk zasilania (Power Button) i poczekaj, aż narzędzie się skalibruje przed skanowaniem.
Nie można wykryć słupków w trybie StudScan; środkowe paski wskaźnika celu (Target Indicator Bars) nie wyświetlają się ani nie migają.	Ściana jest gruba lub gęsta.	Przełącz się na tryb DeepScan, aby zlokalizować słupek. Użyj pasków wskaźnika celu (Target Indication Bars) najbliżej środka jako wskazania krawędzi słupka.
Ikona READY wyświetla się, ale nic się nie dzieje podczas skanowania.	Narzędzie może nie przylegać płasko do ściany.	Trzymaj narzędzie tak, aby podkładki z tyłu w pełni stykały się z powierzchnią.
	Kalibracja mogła nastąpić nad słupkiem w trybie DeepScan.	Skalibruj ponownie w innym obszarze, a następnie kontynuuj skanowanie.
Nie można wykryć słupków w trybie DeepScan.	Kalibracja mogła nastąpić nad słupkiem.	Przesuń urządzenie w inne miejsce, a następnie skanuj ponownie. Upewnij się również, że narzędzie jest trzymane przy ścianie, jak pokazano na ilustracjach.
Narzędzie wykrywa obiekty inne niż słupki lub znajduje więcej słupków niż powinno.	Przewody elektryczne i metalowe lub plastikowe rury mogą znajdować się w pobliżu lub dotykać tylnej części powierzchni ściany.	Sprawdź, czy po obu stronach znajdują się inne słupki w równych odstępach co 30, 40 lub 60 cm, lub sprawdź ten sam słupek w miejscach bezpośrednio nad lub pod pierwszym obszarem skanowania. Słupki będą biegły prosto w górę i w dół, od podłogi do sufitu, podczas gdy rury mogą zmieniać kierunek. Standardowe słupki mierzą około 38 mm między krawędziami. Wszystko, co jest większe lub mniejsze, prawdopodobnie nie jest słupkiem (chyba że w pobliżu drzwi lub okna).
Obszar wykrywania napięcia jest zbyt duży.	Wykrywanie napięcia może rozprzestrzeniać się na płycie gipsowo-kartonowej nawet o 30 cm po każdej stronie przewodu.	Zawęź wykrywanie skanowania: Wyłącz narzędzie. Włącz je ponownie na krawędzi miejsca, w którym przewód został po raz pierwszy wykryty. Powtórz skanowanie.
Podejrzewa się przewody elektryczne, ale WireWarning™ Detection nie ostrzega.	Przewody są ekranowane metalową rurą, drutem plecionym lub metalową okładziną ściany.	Jeśli jest przełącznik gniazdka, włącz go podczas skanowania, ale wyłącz, gdy pracujesz w pobliżu przewodów. Zachowaj szczególną ostrożność, jeśli obszar ma sklejkę, grubą drewnianą podkładkę za płytą gipsowo-kartonową lub ściany grubsze niż normalnie.
	Przewody głębiej niż 50 mm od powierzchni mogą nie zostać wykryte.	Patrz wyżej.
	Przewody mogą nie być pod napięciem.	Podłącz lampę do gniazdka i włącz ją, aby sprawdzić, czy przewody są pod napięciem.

Odwiedź stronę uk.zircon.com, aby uzyskać najnowsze instrukcje.
