Zircon Breaker ID - Instrukcja obsługi lokalizatora wyłączników obwodów

PRZED ROZPOCZĘCIEM

LOKALIZATORY WYŁĄCZNIKÓW OBWODÓW ZIRCON^® DZIAŁAJĄ POPRZEZ WYKRYWANIE SYGNAŁU ELEKTRONICZNEGO Z NADAJNIKA.

• Zawsze używaj nowej baterii alkalicznej 9V z wydłużoną datą ważności, co najmniej 3 lata po bieżącej dacie. Dopasuj kierunek baterii do obrazu wewnątrz komory baterii.
• Odczyty powinny być zawsze spójne i powtarzalne.
• Lokalizatory wyłączników obwodów Zircon powinny być używane w suchym środowisku.
• Kompatybilny z okablowaniem aluminiowym i miedzianym.
• Czyść nadajnik tylko suchą szmatką. Nie narażaj produktu na działanie cieczy.
• Jeśli urządzenie jest używane w sposób niezgodny z tutaj określonym, ochrona zapewniana przez urządzenie może być osłabiona.
• To urządzenie posiada 2-bolcowe (NEMA 1) pojedyncze wejście/wyjście przeznaczone do podłączenia do standardowego gniazdka północnoamerykańskiego.
• Żadna część tego urządzenia nie może być wymieniana ani naprawiana przez nikogo innego niż producent.
• 110–120 V AC, 60 Hz, 3 W maksymalnie.
• Urządzenie musi być używane na obwodzie pod napięciem.

ROZWIĄZYWANIE PROBLEMÓW I WSKAZÓWKI KONSTRUKCYJNE

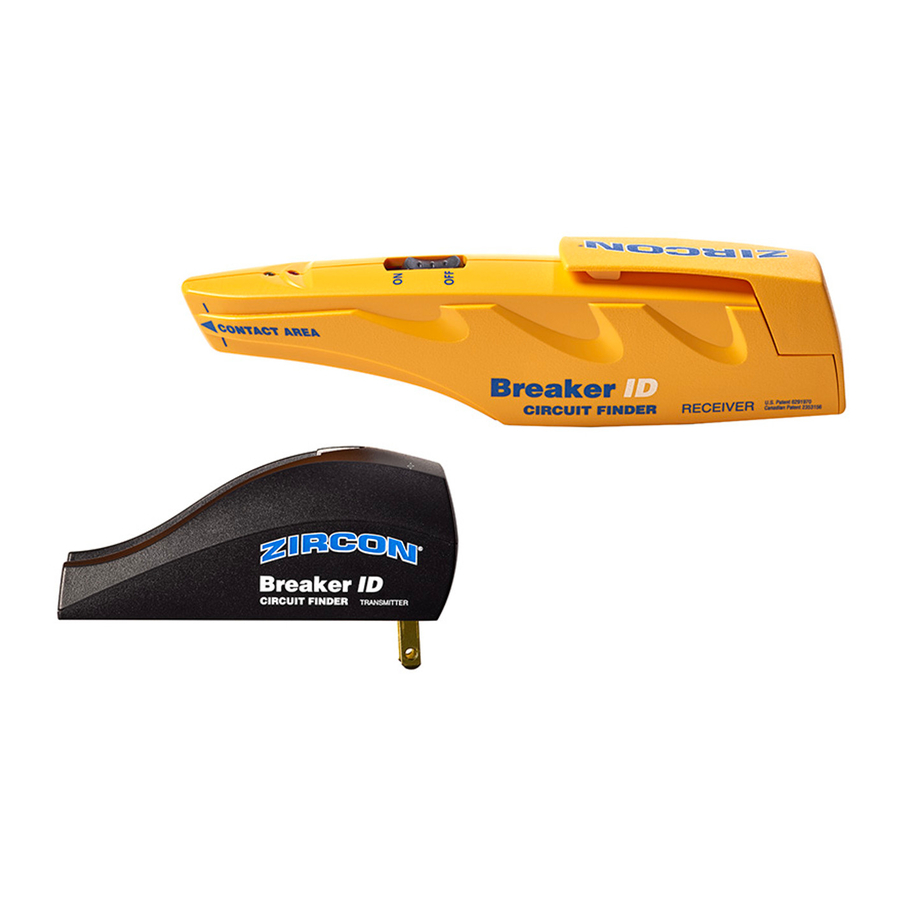

PRZEGLĄD

ZAINSTALUJ BATERIĘ

1. Zdejmij pokrywę baterii odbiornika, podnosząc (a) i przesuwając (b), jak pokazano.
   UWAGA: Jeśli klips jest zbyt ciasny, aby łatwo się poruszać, użyj płaskiego śrubokręta, aby delikatnie go podważyć.
2. Wsuń nową baterię alkaliczną 9 V do komory, najpierw zaciskami, dopasowując + i − na baterii do oznaczeń w komorze.
3. Wsuń pokrywę z powrotem na odbiornik, aż zatrzaśnie się na swoim miejscu.

ZLOKALIZUJ OBWÓD

1. Rozłóż wysuwany wtyk na spodzie nadajnika, a następnie podłącz go do gniazdka, które ma zostać zidentyfikowane. (Rysunek A)
   Sprawdź, czy świeci się czerwona dioda LED (wskazuje to na obwód pod napięciem).


2. Przy panelu obwodów włącz odbiornik (ON).
3. Powoli skanuj wszystkie wyłączniki, trzymając odbiornik pod kątem zapewniającym maksymalny kontakt między powierzchnią styku a wyłącznikiem. (Rysunek B)
   Powierzchnia styku musi dotykać każdego wyłącznika podczas skanowania.
   Pierwsze skanowanie kalibruje narzędzie. Podczas pierwszego skanowania odbiornik może wskazywać więcej niż jeden wyłącznik. To normalne. Jeśli jest więcej niż jeden panel, wykonaj ten krok na każdym panelu bez wyłączania odbiornika.


4. Wykonaj drugie przejście nad wyłącznikami, aby zidentyfikować wyłącznik.
   Gdy zaświeci się zielona dioda LED i zabrzmi brzęczyk, odbiornik znajduje się bezpośrednio nad wyłącznikiem dla gniazdka, do którego podłączony jest nadajnik.

   Uwaga: Niektóre skrzynki obwodów są montowane z wyłącznikami ustawionymi pionowo. Zobacz rysunki C i D, aby zobaczyć prawidłową orientację odbiornika dla wyłączników ustawionych poziomo lub pionowo.


5. Po zidentyfikowaniu właściwego wyłącznika wyłącz go i oznacz go do wykorzystania w przyszłości.
6. Gdy nadajnik jest nadal podłączony, sprawdź, czy czerwona dioda LED na nadajniku jest wyłączona, wskazując na martwy obwód, przed rozpoczęciem pracy.

   Do użytku w pomieszczeniach tylko ze standardowymi gniazdkami 110–120 V AC.

PRZECHOWYWANIE NARZĘDZIA

Przed przechowywaniem:

1. Złóż wysuwany wtyk do nadajnika.
2. Włóż odbiornik do wnęki nadajnika. Wnęka została zaprojektowana w celu ochrony powierzchni styku, gdy nie jest używana.
   Użyj suchej szmatki do czyszczenia odbiornika i nadajnika wyłącznika obwodów.
   Nie narażaj narzędzia na działanie cieczy.

OGRANICZONA ROCZNA GWARANCJA
Zircon Corporation ("Zircon") gwarantuje właścicielowi produktu, że ten produkt będzie wolny od wad materiałowych i wykonawczych przez okres jednego roku od daty pierwotnego zakupu. Każdy wadliwy produkt zwrócony do Zircon w okresie gwarancyjnym na poniższy adres, z opłaconym z góry transportem, wraz z dowodem zakupu, zostanie naprawiony lub wymieniony, według uznania Zircon. Naprawa lub wymiana może zostać dokonana przy użyciu nowego lub odnowionego produktu lub komponentów, według wyłącznego uznania Zircon. Jeśli zwrócony produkt nie jest już dostępny, Zircon może wymienić produkt na podobny produkt o podobnej funkcji.
Niniejsza gwarancja ogranicza się do obwodów elektronicznych produktu i oryginalnej obudowy produktu i wyraźnie wyklucza wszelkie uszkodzenia spowodowane nadużyciem, modyfikacją, obsługą niezgodną z niniejszą instrukcją, innym nierozsądnym użytkowaniem lub zaniedbaniem. To jest jedyne i wyłączne zadośćuczynienie za naruszenie niniejszej ograniczonej gwarancji. Niniejsza ograniczona gwarancja zastępuje wszystkie inne gwarancje, wyraźne lub dorozumiane, a żadne inne oświadczenia lub roszczenia o podobnym charakterze nie będą wiążące ani zobowiązujące dla Zircon. Wszelkie dorozumiane gwarancje mające zastosowanie do tego produktu, których nie można się zrzec, są ograniczone do okresu jednego roku od daty zakupu.
Niniejsza ograniczona gwarancja nie obejmuje części podlegających zużyciu, w tym baterii lub oprogramowania, nawet jeśli są one dołączone do produktu.

W ŻADNYM WYPADKU FIRMA ZIRCON NIE BĘDZIE ODPOWIEDZIALNA ZA JAKIEKOLWIEK SZKODY SZCZEGÓLNE, PRZYPADKOWE LUB WYNIKOWE WYNIKAJĄCE Z POSIADANIA, UŻYTKOWANIA LUB NIEPRAWIDŁOWEGO DZIAŁANIA TEGO PRODUKTU.
Niektóre stany nie zezwalają na ograniczenia dotyczące niektórych dorozumianych gwarancji i/lub ograniczenia dotyczące szkód przypadkowych lub wynikowych, więc powyższe ograniczenia i wyłączenia mogą nie mieć zastosowania w Twoim przypadku. Niniejsza gwarancja daje Ci określone prawa, a możesz mieć również inne prawa, które różnią się w zależności od stanu.
Zwróć produkty do serwisu gwarancyjnego, z opłaconym z góry transportem wraz z dowodem zakupu (datowany dowód sprzedaży) na adres:
Zircon Corporation, Attn: Returns
Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Pamiętaj, aby podać swoje imię i nazwisko oraz adres zwrotny.
Poczekaj 4–6 tygodni na dostawę.
Obsługa klienta: 1-800-245-9265 lub 1-408-963-4550
Od poniedziałku do piątku, od 8:00 do 17:00 czasu PT
info@zircon.com • www.zircon.com
©2018 Zircon Corporation • P/N 64267 Rev B 09/18
Zircon jest zarejestrowanym znakiem towarowym firmy Zircon Corporation.

Ostrzeżenie dotyczące rejestracji FCC Część 15 Klasa B: To urządzenie jest zgodne z Częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1. to urządzenie nie może powodować szkodliwych zakłóceń, oraz
2. to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
