Zircon Breaker ID - Manual de utilizare pentru identificarea întrerupătoarelor de circuit

ÎNAINTE DE A ÎNCEPE

IDENTIFICATOARELE DE ÎNTRERUPĂTOARE DE CIRCUIT ZIRCON^® FUNCȚIONEAZĂ PRIN DETECTAREA UNUI SEMNAL ELECTRONIC DE LA TRANSMITTER.

• Utilizați întotdeauna o baterie alcalină nouă de 9V cu o dată de expirare extinsă, cu cel puțin 3 ani după data curentă. Potriviți direcția bateriei cu imaginea din interiorul compartimentului bateriei.
• Citirile trebuie să fie întotdeauna consistente și repetabile.
• Identificatoarele de întrerupătoare de circuit Zircon trebuie utilizate într-un mediu uscat.
• Compatibil cu cablajul circuitelor din aluminiu și cupru.
• Curățați transmitterul doar cu o cârpă uscată. Nu expuneți produsul la lichide.
• Dacă dispozitivul este utilizat într-un mod nespecificat aici, atunci protecția oferită de dispozitiv poate fi afectată.
• Acest dispozitiv posedă o conexiune cu 2 pini (NEMA 1) cu o singură intrare/ieșire, concepută pentru a fi conectată la o priză standard nord-americană.
• Nicio parte a acestui dispozitiv nu poate fi înlocuită sau reparată de altcineva decât producătorul.
• 110–120 V AC, 60 Hz, 3 w maximum.
• Dispozitivul trebuie utilizat pe un circuit sub tensiune.

SFATURI PENTRU DEPANARE ȘI CONSTRUCȚIE

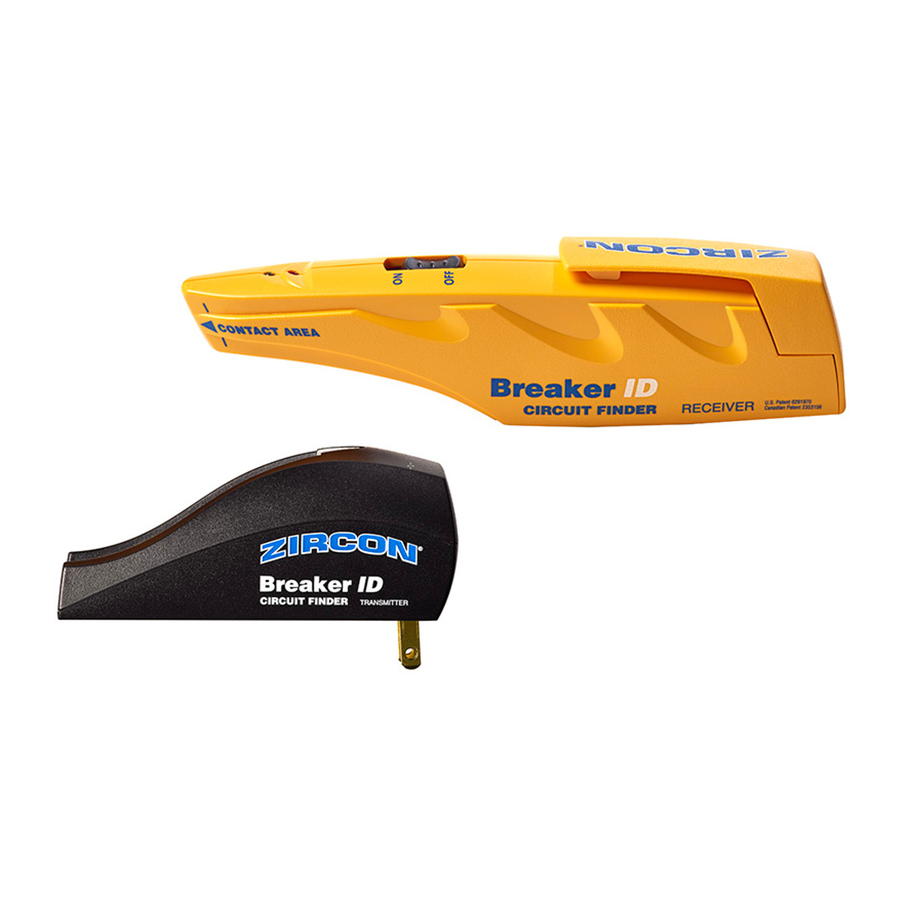

PREZENTARE GENERALĂ

INSTALAREA BATERIEI

1. Scoateți capacul bateriei receptorului ridicând (a) și glisând (b) așa cum se arată.
   NOTĂ: Dacă clema este prea strânsă pentru a se mișca ușor, utilizați o șurubelniță cu cap plat pentru a o deschide ușor.
2. Glisați o baterie alcalină nouă de 9 volți în compartiment, cu bornele mai întâi, potrivind + și − de pe baterie cu marcajele din compartiment.
3. Glisați capacul înapoi pe receptor până când se fixează în poziție.

LOCALIZAREA UNUI CIRCUIT

1. Desfaceți ștecherul retractabil de pe partea inferioară a transmitterului, apoi conectați-l la priza care trebuie identificată. (Figura A)
   Verificați dacă LED-ul roșu se aprinde (acest lucru indică un circuit sub tensiune).


2. La panoul de circuit, porniți receptorul (ON).
3. Scanați încet toate întrerupătoarele, ținând receptorul la un unghi care să asigure un contact maxim între zona de contact și întrerupător. (Figura B)
   Zona de contact trebuie să atingă fiecare întrerupător în timpul scanării.
   Prima scanare calibrează instrumentul. În timpul primei scanări, receptorul poate indica mai mult de un întrerupător. Acest lucru este normal. Dacă există mai mult de un panou, efectuați acest pas pe fiecare panou fără a opri receptorul.


4. Efectuați o a doua trecere peste întrerupătoare pentru a identifica întrerupătorul.
   Când LED-ul verde se aprinde și buzzerul sună, receptorul se află direct deasupra întrerupătorului pentru priza unde este conectat transmitterul.

   Notă: Unele cutii de circuit sunt montate cu întrerupătoarele orientate vertical. Consultați figurile C și D pentru orientarea corectă a receptorului pentru întrerupătoarele orientate orizontal sau vertical.


5. Odată ce întrerupătorul corect este identificat, opriți-l și etichetați-l pentru referințe viitoare.
6. Cu transmitterul încă conectat, verificați dacă LED-ul roșu de pe transmitter este stins, indicând un circuit mort, înainte de a începe lucrul.

   Numai pentru utilizare în interior la prize standard de 110–120 V AC.

DEPOZITAREA INSTRUMENTULUI

Înainte de depozitare:

1. Împingeți ștecherul retractabil în transmitter.
2. Fixați receptorul în cavitatea transmitterului. Cavitatea este concepută pentru a proteja zona de contact atunci când nu este utilizată.
   Utilizați o cârpă uscată pentru a curăța receptorul și transmitterul întrerupătorului.
   Nu expuneți instrumentul la lichide.

GARANȚIE LIMITATĂ DE 1 AN
Zircon Corporation ("Zircon") garantează proprietarului produsului că acest produs va fi lipsit de defecte de materiale și de manoperă timp de un an de la data inițială a achiziției. Orice produs defect returnat către Zircon în perioada de garanție la adresa de mai jos, cu transport plătit în avans, împreună cu dovada achiziției, va fi reparat sau înlocuit, la alegerea Zircon. Repararea sau înlocuirea poate fi făcută cu un produs sau componente noi sau recondiționate, la discreția exclusivă a Zircon. Dacă produsul returnat nu mai este disponibil, Zircon poate înlocui produsul cu un produs similar cu funcție similară.
Această garanție este limitată la circuitele electronice ale produsului și la carcasa originală a produsului și exclude în mod specific orice daune cauzate de abuz, modificare, manipulare contrară acestor instrucțiuni, altă utilizare nerezonabilă sau neglijență. Aceasta este singura și exclusiva dvs. cale de atac pentru încălcarea acestei garanții limitate. Această garanție limitată înlocuiește toate celelalte garanții, exprese sau implicite, și nicio altă declarație sau pretenție de natură similară nu va obliga Zircon. Orice garanții implicite aplicabile acestui produs care nu pot fi respinse sunt limitate la perioada de un an de la achiziționarea acestuia.
Această garanție limitată nu acoperă piesele consumabile, inclusiv bateriile sau software-ul, chiar dacă sunt ambalate împreună cu produsul.

ÎN NICIO CAZ ZIRCON NU VA FI RESPONSABIL PENTRU NICIO DAUNĂ SPECIALĂ, INCIDENTALĂ SAU CONSECUTIVĂ REZULTATĂ DIN POSESIA, UTILIZAREA SAU FUNCȚIONAREA DEFECTUOASĂ A ACESTUI PRODUS.
Unele state nu permit limitări ale anumitor garanții implicite și/sau limitarea daunelor incidentale sau consecutive, astfel încât limitările și excluderile de mai sus pot să nu se aplice în cazul dvs. Această garanție vă oferă drepturi legale specifice și puteți avea, de asemenea, alte drepturi care variază de la stat la stat.
Returnați produsele pentru service în garanție, cu transport plătit în avans, cu dovada achiziției (o chitanță de vânzare datată) la:
Zircon Corporation, Attn: Returns (Atenție: Returnări)
Department (Departament)
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Asigurați-vă că includeți numele și adresa de returnare.
Permiteți 4–6 săptămâni pentru livrare.
Serviciul Clienți: 1-800-245-9265 sau 1-408-963-4550
Luni–Vineri, 8:00 a.m.–5:00 p.m. PT
info@zircon.com • www.zircon.com
©2018 Zircon Corporation • P/N 64267 Rev B 09/18
Zircon este o marcă comercială înregistrată a Zircon Corporation.

Avertisment de înregistrare FCC Partea 15 Clasa B: Acest dispozitiv respectă Partea 15 din Regulile FCC. Funcționarea este supusă următoarelor două condiții:

1. acest dispozitiv nu poate provoca interferențe dăunătoare și
2. acest dispozitiv trebuie să accepte orice interferență primită, inclusiv interferențe care pot provoca o funcționare nedorită.
