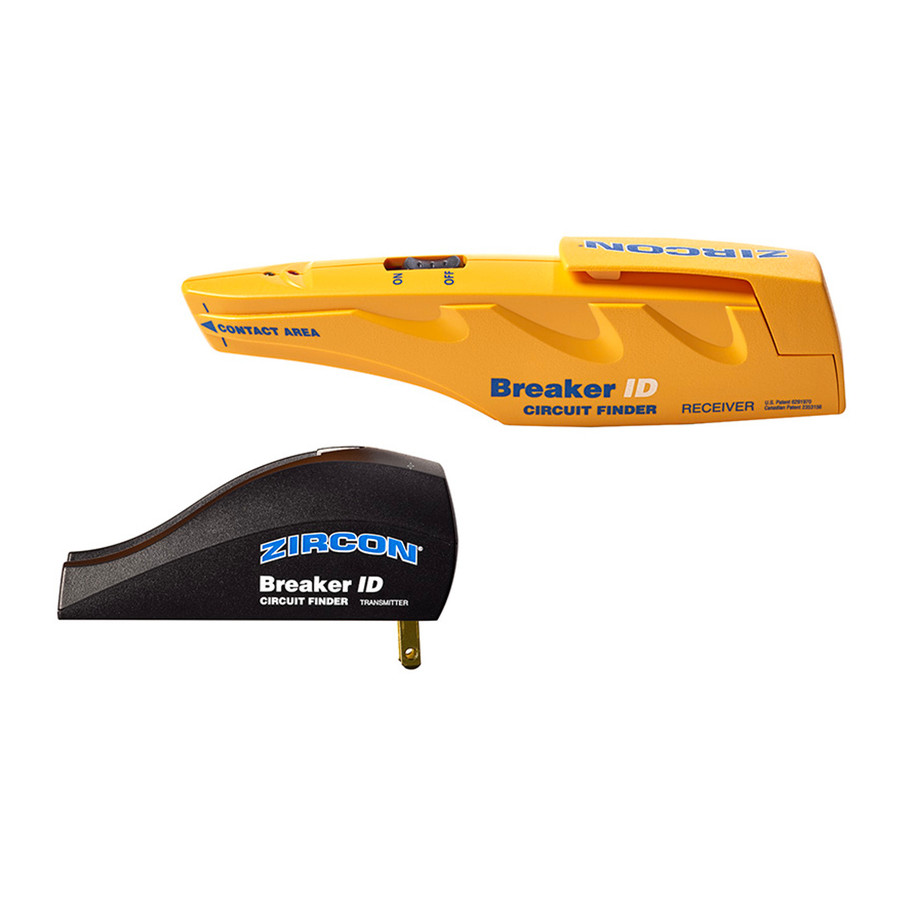

Zircon Breaker ID - Priročnik za iskanje odklopnikov

PREDEN ZAČNETE

ZIRCON^® ISKALNIKI ODKLOPNIKOV DELUJEJO NA PODLAGI ZAZNAVANJA ELEKTRONSKEGA SIGNALA IZ ODDALJNIKA.

• Vedno uporabite novo 9V alkalno baterijo s podaljšanim rokom uporabnosti, ki je najmanj 3 leta po trenutnem datumu. Ujemite smer baterije s sliko znotraj prostora za baterijo.
• Odčitki morajo biti vedno dosledni in ponovljivi.
• Iskalniki odklopnikov Zircon se morajo uporabljati v suhem okolju.
• Združljivo z aluminijasto in bakreno napeljavo.
• Oddajnik čistite samo s suho krpo. Izdelka ne izpostavljajte tekočinam.
• Če se naprava uporablja na način, ki ni tukaj naveden, se lahko zmanjša zaščita, ki jo naprava zagotavlja.
• Ta naprava ima 2-žilni (NEMA 1) enojni vhodno/izhodni priključek, zasnovan za priključitev v standardno severnoameriško vtičnico.
• Nobenega dela te naprave ne sme zamenjati ali popraviti nihče drug razen proizvajalca.
• 110–120 V AC, 60 Hz, največ 3 W.
• Napravo je treba uporabljati na tokokrogu pod napetostjo.

NASVETI ZA ODPRAVLJANJE TEŽAV IN GRADNJO

PREGLED

NAMESTITE BATERIJO

1. Odstranite pokrov baterije sprejemnika tako, da ga dvignete (a) in potisnete (b), kot je prikazano.
   OPOMBA: Če je sponka pretesna, da bi se zlahka premaknila, uporabite izvijač s ploščato glavo, da jo nežno odprete.
2. Potisnite novo 9-voltno alkalno baterijo v prostor, najprej priključke, pri čemer se + in − na bateriji ujemata z oznakami v prostoru.
3. Potisnite pokrov nazaj na sprejemnik, dokler se ne zaskoči.

POIŠČITE VEZJE

1. Razprite izvlečni vtič na dnu oddajnika in ga priključite v vtičnico, ki jo želite identificirati. (Slika A)
   Prepričajte se, da sveti rdeča LED (to pomeni, da je vezje pod napetostjo).


2. Na plošči z odklopniki vklopite sprejemnik (ON).
3. Počasi skenirajte vse odklopnike, pri tem pa držite sprejemnik pod kotom, ki zagotavlja največji stik med kontaktno površino in odklopnikom. (Slika B)
   Kontaktna površina se mora med skeniranjem dotikati vsakega odklopnika.
   Prvo skeniranje umerja orodje. Med prvim skeniranjem lahko sprejemnik pokaže več kot en odklopnik. To je normalno. Če je več kot ena plošča, izvedite ta korak na vsaki plošči, ne da bi izklopili sprejemnik.


4. Opravite drugi prehod čez odklopnike, da identificirate odklopnik.
   Ko zasveti zelena LED in se oglasi zvočni signal, je sprejemnik neposredno nad odklopnikom za vtičnico, v katero je priključen oddajnik.

   Opomba: Nekatere omarice z odklopniki so nameščene z navpično usmerjenimi odklopniki. Za pravilno usmerjenost sprejemnika za vodoravno ali navpično usmerjene odklopnike glejte sliki C in D.


5. Ko je pravi odklopnik identificiran, ga izklopite in označite za prihodnjo uporabo.
6. Ko je oddajnik še vedno priključen, preverite, ali je rdeča LED na oddajniku izklopljena, kar pomeni, da vezje ni pod napetostjo, preden začnete z delom.

   Samo za notranjo uporabo na standardnih vtičnicah 110–120 V AC.

SHRANJEVANJE ORODJA

Pred shranjevanjem:

1. Zložite izvlečni vtič v oddajnik.
2. Vstavite sprejemnik v prostor oddajnika. Prostor je zasnovan za zaščito kontaktne površine, ko ni v uporabi.
   Za čiščenje sprejemnika in oddajnika odklopnika uporabite suho krpo.
   Orodja ne izpostavljajte tekočinam.

OMEJENA 1-LETNA GARANCIJA
Zircon Corporation ("Zircon") jamči lastniku izdelka, da ta izdelek eno leto od prvotnega datuma nakupa ne bo imel napak v materialu in izdelavi. Vsak pokvarjen izdelek, ki bo v garancijskem roku vrnjen Zirconu na spodnji naslov, s plačano poštnino, skupaj z dokazilom o nakupu, bo po izbiri Zircona popravljen ali zamenjan. Popravilo ali zamenjava se lahko izvede z novim ali obnovljenim izdelkom ali komponentami, po lastni presoji Zircona. Če vrnjenega izdelka ni več na voljo, lahko Zircon izdelek zamenja s podobnim izdelkom podobne funkcije.
Ta garancija je omejena na elektronsko vezje izdelka in originalno ohišje izdelka ter izključuje kakršno koli škodo, ki bi nastala zaradi zlorabe, modifikacije, ravnanja v nasprotju s temi navodili, druge nerazumne uporabe ali malomarnosti. To je vaše edino in izključno pravno sredstvo za kršitev te omejene garancije. Ta omejena garancija nadomešča vse druge garancije, izrecne ali implicitne, in nobena druga izjava ali zahtevek podobne narave ne bo zavezujoč za Zircon. Vse implicitne garancije, ki veljajo za ta izdelek in jih ni mogoče zavrniti, so omejene na eno leto po nakupu.
Ta omejena garancija ne krije potrošnih delov, vključno z baterijami, ali programske opreme, tudi če je priložena izdelku.

ZIRCON V NOBENEM PRIMERU NE BO ODGOVOREN ZA KAKRŠNO KOLI POSEBNO, NAKLJUČNO ALI POSLEDIČNO ŠKODO, KI IZHAJA IZ POSEDOVANJA, UPORABE ALI OKVARE TEGA IZDELKA.
Nekatere države ne dovoljujejo omejitev določenih implicitnih garancij in/ali omejitve naključne ali posledične škode, zato zgornje omejitve in izključitve morda ne veljajo za vas. Ta garancija vam daje posebne zakonske pravice, lahko pa imate tudi druge pravice, ki se razlikujejo od države do države.
Izdelke za garancijski servis vrnite s plačano poštnino z dokazilom o nakupu (datiran račun) na:
Zircon Corporation, Attn: Returns
Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Ne pozabite vključiti svojega imena in povratnega naslova.
Dovolite 4–6 tednov za dostavo.
Služba za stranke: 1-800-245-9265 ali 1-408-963-4550
Od ponedeljka do petka, od 8:00 do 17:00 po pacifiškem času
info@zircon.com • www.zircon.com
©2018 Zircon Corporation • P/N 64267 Rev B 09/18
Zircon je registrirana blagovna znamka družbe Zircon Corporation.

Opozorilo o registraciji razreda B v skladu s 15. delom pravil FCC: Ta naprava je skladna s 15. delom pravil FCC. Delovanje je odvisno od naslednjih dveh pogojev:

1. ta naprava ne sme povzročati škodljivih motenj in
2. ta naprava mora sprejeti vse prejete motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje.
