Zircon Breaker ID - Handbuch für Sicherungsfinder

VOR GEBRAUCH

ZIRCON^® SICHERUNGSFINDER FUNKTIONIEREN, INDEM SIE EIN ELEKTRONISCHES SIGNAL VOM SENDER ERKENNEN.

• Verwenden Sie immer eine neue 9V-Alkalibatterie mit einem Verfallsdatum, das mindestens 3 Jahre nach dem aktuellen Datum liegt. Richten Sie die Batterierichtung am Bild im Batteriefach aus.
• Die Messwerte sollten immer konsistent und wiederholbar sein.
• Zircon Sicherungsfinder sollten in einer trockenen Umgebung verwendet werden.
• Kompatibel mit Aluminium- und Kupferleitungen.
• Reinigen Sie den Sender nur mit einem trockenen Tuch. Setzen Sie das Produkt keinen Flüssigkeiten aus.
• Wird das Gerät auf eine hier nicht spezifizierte Weise verwendet, kann der gewährte Schutz des Geräts beeinträchtigt werden.
• Dieses Gerät verfügt über einen 2-poligen (NEMA 1) Einzel-Eingangs-/Ausgangsanschluss, der zum Einstecken in eine nordamerikanische Standardsteckdose ausgelegt ist.
• Kein Teil dieses Geräts darf von jemand anderem als dem Hersteller ersetzt oder repariert werden.
• 110–120 V AC, 60 Hz, 3 W maximal.
• Das Gerät muss an einem spannungsführenden Stromkreis verwendet werden.

FEHLERSUCHE & HINWEISE ZUR ANWENDUNG

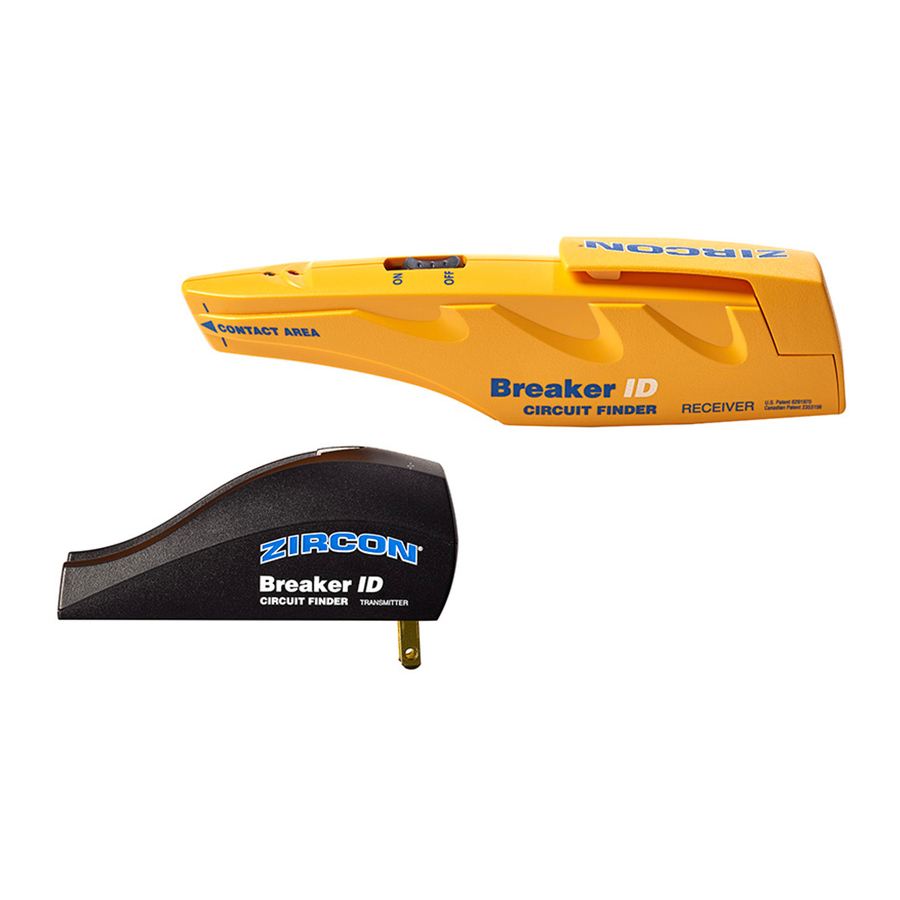

ÜBERSICHT

BATTERIE EINLEGEN

1. Entfernen Sie die Batterieabdeckung des Empfängers, indem Sie sie wie gezeigt anheben (a) und schieben (b).
   HINWEIS: Wenn der Clip zu fest sitzt, um sich leicht bewegen zu lassen, verwenden Sie einen Schlitzschraubendreher, um ihn vorsichtig aufzuhebeln.
2. Schieben Sie eine neue 9-Volt-Alkalibatterie mit den Polen zuerst in das Fach und achten Sie darauf, dass + und − auf der Batterie mit den Markierungen im Fach übereinstimmen.
3. Schieben Sie die Abdeckung wieder auf den Empfänger, bis sie einrastet.

EINEN STROMKREIS FINDEN

1. Klappen Sie den ausklappbaren Stecker an der Unterseite des Senders aus und stecken Sie ihn dann in die zu identifizierende Steckdose. (Abbildung A)
   Vergewissern Sie sich, dass die rote LED leuchtet (dies zeigt einen spannungsführenden Stromkreis an).


2. Schalten Sie am Stromkreisverteiler den Empfänger auf EIN.
3. Scannen Sie langsam alle Sicherungsautomaten, während Sie den Empfänger in einem Winkel halten, der maximalen Kontakt zwischen der Kontaktfläche und dem Sicherungsautomaten ermöglicht. (Abbildung B)
   Die Kontaktfläche muss jeden Sicherungsautomaten während des Scans berühren.
   Der erste Scan kalibriert das Werkzeug. Während des ersten Scans kann der Empfänger mehr als einen Sicherungsautomaten anzeigen. Dies ist normal. Wenn mehr als ein Verteiler vorhanden ist, führen Sie diesen Schritt an jedem Verteiler durch, ohne den Empfänger auszuschalten.


4. Führen Sie einen zweiten Durchgang über die Sicherungsautomaten durch, um den Sicherungsautomaten zu identifizieren.
   Wenn die grüne LED leuchtet und der Summer ertönt, befindet sich der Empfänger direkt über dem Sicherungsautomaten für die Steckdose, in die der Sender eingesteckt ist.

   Hinweis: Einige Sicherungskästen sind mit vertikal ausgerichteten Sicherungsautomaten montiert. Siehe Abbildungen C und D für die richtige Empfänger-Ausrichtung bei horizontal oder vertikal ausgerichteten Sicherungsautomaten.


5. Sobald der richtige Sicherungsautomat identifiziert ist, schalten Sie ihn aus und kennzeichnen Sie ihn für zukünftige Referenz.
6. Vergewissern Sie sich, dass bei eingestecktem Sender die rote LED am Sender erloschen ist, was einen spannungsfreien Stromkreis anzeigt, bevor Sie mit der Arbeit beginnen.

   Nur für den Innenbereich an Standard-110–120 V AC-Steckdosen verwenden.

WERKZEUG AUFBEWAHREN

Vor der Aufbewahrung:

1. Klappen Sie den ausklappbaren Stecker in den Sender ein.
2. Rasten Sie den Empfänger in das Senderfach ein. Das Fach ist so konzipiert, dass es die Kontaktfläche bei Nichtgebrauch schützt.
   Reinigen Sie den Sicherungsautomaten-Empfänger und den Sender mit einem trockenen Tuch.
   Setzen Sie das Werkzeug keinen Flüssigkeiten aus.

BESCHRÄNKTE 1 JAHRES-GARANTIE
Die Zircon Corporation ("Zircon") garantiert dem Produktbesitzer, dass dieses Produkt für ein Jahr ab dem ursprünglichen Kaufdatum frei von Material- und Verarbeitungsfehlern ist. Jedes defekte Produkt, das innerhalb der Garantiezeit frachtfrei an die untenstehende Adresse von Zircon zurückgesendet wird, zusammen mit einem Kaufbeleg, wird nach Ermessen von Zircon repariert oder ersetzt. Die Reparatur oder der Ersatz kann nach alleinigem Ermessen von Zircon mit einem neuen oder überholten Produkt oder Komponenten erfolgen. Wenn das zurückgesendete Produkt nicht mehr verfügbar ist, kann Zircon das Produkt durch ein ähnliches Produkt mit ähnlicher Funktion ersetzen.
Diese Garantie ist auf die elektronische Schaltung des Produkts und das Originalgehäuse des Produkts beschränkt und schließt ausdrücklich Schäden aus, die durch Missbrauch, Modifikation, Handhabung entgegen diesen Anweisungen, andere unangemessene Verwendung oder Fahrlässigkeit verursacht wurden. Dies ist Ihr einziges und ausschließliches Rechtsmittel bei Verletzung dieser beschränkten Garantie. Diese beschränkte Garantie ersetzt alle anderen ausdrücklichen oder stillschweigenden Garantien, und keine anderen Zusicherungen oder Ansprüche ähnlicher Art werden Zircon binden oder verpflichten. Alle stillschweigenden Garantien, die für dieses Produkt gelten und nicht ausgeschlossen werden können, sind auf den Zeitraum von einem Jahr nach dem Kauf beschränkt.
Diese beschränkte Garantie deckt keine Verbrauchsteile, einschließlich Batterien, oder Software ab, selbst wenn diese mit dem Produkt verpackt sind.

IN KEINEM FALL IST ZIRCON HAFTBAR FÜR SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE AUS DEM BESITZ, DER VERWENDUNG ODER EINER FEHLFUNKTION DIESES PRODUKTS RESULTIEREN.
Einige Staaten erlauben keine Beschränkungen bestimmter stillschweigender Garantien und/oder die Beschränkung von zufälligen oder Folgeschäden, sodass die oben genannten Beschränkungen und Ausschlüsse möglicherweise nicht auf Sie zutreffen. Diese Garantie gewährt Ihnen spezifische gesetzliche Rechte, und Sie können auch andere Rechte haben, die von Staat zu Staat variieren.
Senden Sie Produkte für den Garantieservice frachtfrei und mit Kaufbeleg (datierter Kaufbeleg) an:
Zircon Corporation, Attn: Returns
Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Stellen Sie sicher, dass Sie Ihren Namen und Ihre Rücksendeadresse angeben.
Rechnen Sie mit 4–6 Wochen für die Lieferung.
Kundendienst: 1-800-245-9265 oder 1-408-963-4550
Montag–Freitag, 8:00 Uhr–17:00 Uhr PT
info@zircon.com • www.zircon.com
©2018 Zircon Corporation • P/N 64267 Rev B 09/18
Zircon ist eine eingetragene Marke der Zircon Corporation.

FCC Teil 15 Klasse B Registrierungswarnung: Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. dieses Gerät darf keine schädlichen Störungen verursachen, und
2. dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Besuchen Sie www.zircon.com für die aktuellsten Anweisungen.
