Zircon Breaker ID - Návod k použití vyhledávače jističů

NEŽ ZAČNETE

VYHLEDÁVAČE JISTIČŮ ZIRCON^® FUNGUJÍ NA PRINCIPU SNÍMÁNÍ ELEKTRONICKÉHO SIGNÁLU Z VYSÍLAČE.

• Vždy používejte novou 9V alkalickou baterii s prodlouženou dobou použitelnosti minimálně 3 roky po aktuálním datu. Směr baterie odpovídá obrázku uvnitř prostoru pro baterii.
• Hodnoty by měly být vždy konzistentní a opakovatelné.
• Vyhledávače jističů Zircon by měly být používány v suchém prostředí.
• Kompatibilní s hliníkovou a měděnou kabeláží obvodů.
• Vysílač čistěte pouze suchým hadříkem. Nevystavujte výrobek kapalinám.
• Pokud je zařízení používáno způsobem, který zde není uveden, může být narušena ochrana poskytovaná zařízením.
• Toto zařízení má dvoukolíkovou (NEMA 1) jednoduchou vstupní/výstupní přípojku určenou k zapojení do standardní severoamerické zásuvky.
• Žádnou část tohoto zařízení nesmí vyměňovat ani opravovat nikdo jiný než výrobce.
• 110–120 V AC, 60 Hz, 3 W maximum.
• Zařízení musí být používáno na obvodu pod napětím.

ŘEŠENÍ PROBLÉMŮ A TIPY PRO KONSTRUKCI

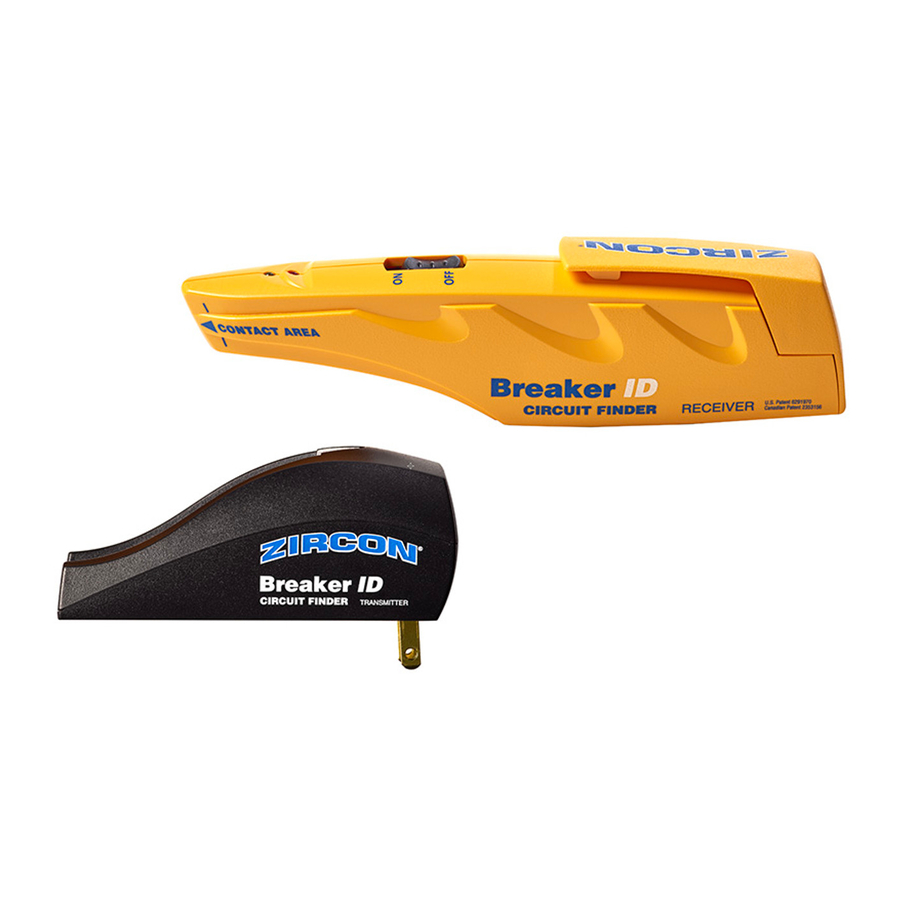

PŘEHLED

INSTALACE BATERIE

1. Sejměte kryt baterie přijímače zvednutím (a) a posunutím (b), jak je znázorněno.
   POZNÁMKA: Pokud je spona příliš těsná, aby se snadno pohybovala, použijte plochý šroubovák k jemnému vypáčení.
2. Zasuňte novou 9voltovou alkalickou baterii do prostoru, nejprve kontakty, přičemž + a − na baterii odpovídají značkám v prostoru.
3. Zasuňte kryt zpět na přijímač, dokud nezapadne na místo.

VYHLEDÁNÍ OBVODU

1. Vyklopte zatahovací zástrčku na spodní straně vysílače a poté ji zapojte do zásuvky, kterou chcete identifikovat. (Obrázek A)
   Ověřte, zda svítí červená LED (to indikuje obvod pod napětím).


2. U rozvaděče přepněte přijímač do polohy ON (zapnuto).
3. Pomalu skenujte všechny jističe a držte přijímač v úhlu, který zajišťuje maximální kontakt mezi kontaktní plochou a jističem. (Obrázek B)
   Kontaktní plocha se musí během skenování dotýkat každého jističe.
   První skenování kalibruje nástroj. Během prvního skenování může přijímač indikovat více než jeden jistič. To je normální. Pokud existuje více než jeden panel, proveďte tento krok na každém panelu, aniž byste přijímač vypnuli.


4. Proveďte druhý průchod přes jističe, abyste identifikovali jistič.
   Když se rozsvítí zelená LED a zazní bzučák, je přijímač přímo nad jističem pro zásuvku, do které je zapojen vysílač.

   Poznámka: Některé rozvodné skříně jsou namontovány s jističi orientovanými vertikálně. Viz obrázky C a D pro správnou orientaci přijímače pro horizontálně nebo vertikálně orientované jističe.


5. Jakmile je správný jistič identifikován, vypněte jej a označte pro budoucí použití.
6. S vysílačem stále zapojeným ověřte, zda červená LED na vysílači nesvítí, což indikuje obvod bez napětí, než začnete pracovat.

   Pouze pro vnitřní použití na standardních zásuvkách 110–120 V AC.

USKLADNĚNÍ NÁSTROJE

Před uskladněním:

1. Sklopte zatahovací zástrčku do vysílače.
2. Zacvakněte přijímač do dutiny vysílače. Dutina je navržena tak, aby chránila kontaktní plochu, když se nepoužívá.
   K čištění přijímače a vysílače jističů používejte suchý hadřík.
   Nevystavujte nástroj kapalinám.

OMEZENÁ ZÁRUKA 1 ROK
Společnost Zircon Corporation ("Zircon") zaručuje majiteli produktu, že tento produkt bude bez vad materiálu a zpracování po dobu jednoho roku od původního data zakoupení. Jakýkoli vadný produkt vrácený společnosti Zircon během záruční doby na níže uvedenou adresu, s předplaceným dopravným, spolu s dokladem o koupi, bude opraven nebo vyměněn podle uvážení společnosti Zircon. Oprava nebo výměna může být provedena s novým nebo repasovaným produktem nebo komponenty, podle výhradního uvážení společnosti Zircon. Pokud vrácený produkt již není k dispozici, může společnost Zircon nahradit produkt podobným produktem s podobnou funkcí.
Tato záruka je omezena na elektronické obvody produktu a původní pouzdro produktu a výslovně vylučuje jakékoli poškození způsobené zneužitím, úpravami, manipulací v rozporu s těmito pokyny, jiným nepřiměřeným použitím nebo nedbalostí. Toto je váš jediný a výhradní opravný prostředek pro porušení této omezené záruky. Tato omezená záruka nahrazuje všechny ostatní záruky, výslovné nebo implicitní, a žádná jiná prohlášení nebo nároky podobné povahy nebudou pro společnost Zircon závazné ani ji nezavazují. Jakékoli implicitní záruky vztahující se na tento produkt, které nelze odmítnout, jsou omezeny na období jednoho roku od jeho zakoupení.
Tato omezená záruka se nevztahuje na spotřební díly, včetně baterií, nebo software, i když jsou dodávány s produktem.

V ŽÁDNÉM PŘÍPADĚ NEBUDE SPOLEČNOST ZIRCON ODPOVĚDNÁ ZA JAKÉKOLI ZVLÁŠTNÍ, NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY VZNIKLÉ V DŮSLEDKU DRŽENÍ, POUŽÍVÁNÍ NEBO PORUCHY TOHOTO PRODUKTU.
Některé státy nepovolují omezení určitých implicitních záruk a/nebo omezení náhodných nebo následných škod, takže výše uvedená omezení a vyloučení se na vás nemusí vztahovat. Tato záruka vám poskytuje specifická zákonná práva a můžete mít také další práva, která se v jednotlivých státech liší.
Vracejte produkty pro záruční servis, s předplaceným dopravným a dokladem o koupi (datovaný prodejní doklad) na adresu:
Zircon Corporation, Attn: Returns
Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Nezapomeňte uvést své jméno a zpáteční adresu.
Počítejte s doručením do 4–6 týdnů.
Zákaznický servis: 1-800-245-9265 nebo 1-408-963-4550
Pondělí–pátek, 8:00–17:00 PT
info@zircon.com • www.zircon.com
©2018 Zircon Corporation • P/N 64267 Rev B 09/18
Zircon je registrovaná ochranná známka společnosti Zircon Corporation.

Upozornění na registraci podle části 15 třídy B FCC: Toto zařízení splňuje požadavky části 15 pravidel FCC. Provoz podléhá následujícím dvěma podmínkám:

1. toto zařízení nesmí způsobovat škodlivé rušení a
2. toto zařízení musí akceptovat jakékoli přijaté rušení, včetně rušení, které může způsobit nežádoucí provoz.
