Identificador de Interruptor Automático Zircon - Manual del Buscador de Interruptores Automáticos

ANTES DE COMENZAR

LOS BUSCADORES DE INTERRUPTORES AUTOMÁTICOS ZIRCON^® FUNCIONAN DETECTANDO UNA SEÑAL ELECTRÓNICA DEL TRANSMISOR.

• Siempre use una batería alcalina nueva de 9V con una fecha de vencimiento extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.
• Las lecturas siempre deben ser consistentes y repetibles.
• Los buscadores de interruptores automáticos Zircon deben usarse en un ambiente seco.
• Compatible con cableado de circuitos de aluminio y cobre.
• Limpie el transmisor solo con un paño seco. No exponga el producto a líquidos.
• Si el dispositivo se utiliza de una manera no especificada aquí, entonces la protección proporcionada por el dispositivo puede verse afectada.
• Este dispositivo posee una conexión de entrada/salida única de 2 clavijas (NEMA 1) diseñada para enchufarse en un tomacorriente estándar de Norteamérica.
• Ninguna parte de este dispositivo puede ser reemplazada o reparada por nadie que no sea el fabricante.
• 110–120 V AC, 60 Hz, 3 w máximo.
• El dispositivo debe usarse en un circuito activo.

SOLUCIÓN DE PROBLEMAS Y CONSEJOS DE CONSTRUCCIÓN

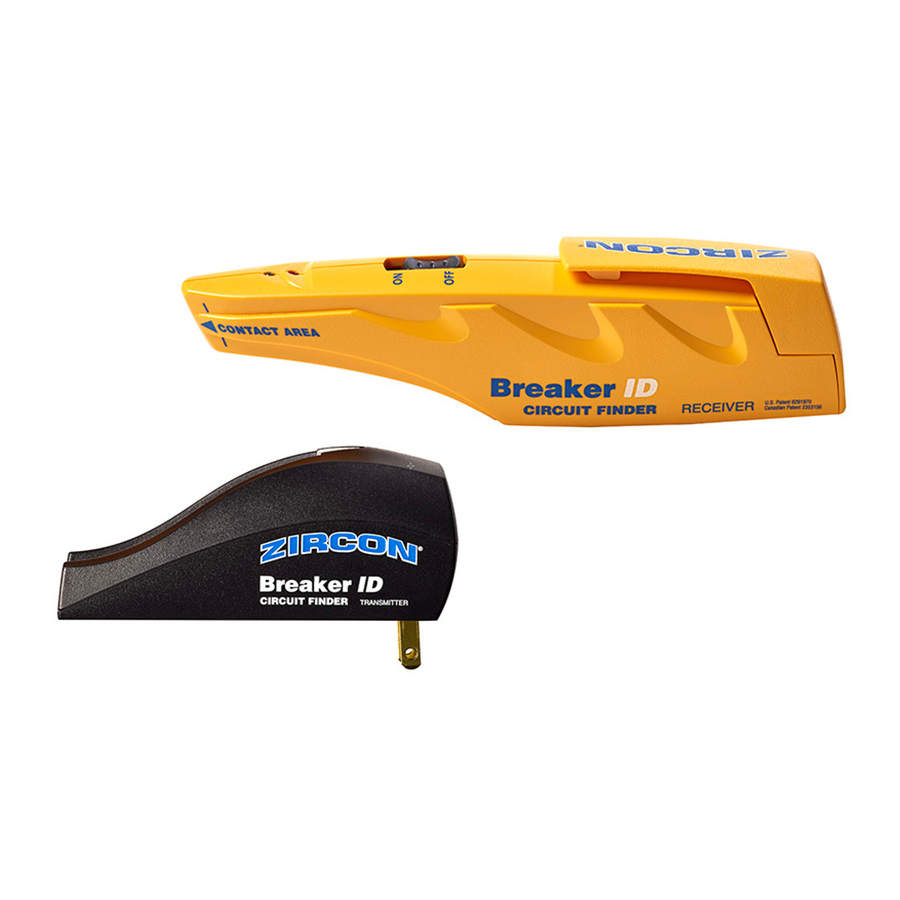

DESCRIPCIÓN GENERAL

INSTALAR LA BATERÍA

1. Retire la tapa de la batería del receptor levantando (a) y deslizando (b) como se muestra.
   NOTA: Si el clip está demasiado apretado para moverse fácilmente, use un destornillador de cabeza plana para abrirlo suavemente.
2. Deslice una batería alcalina nueva de 9 voltios en el compartimento, con los terminales primero, haciendo coincidir + y − en la batería con las marcas en el compartimento.
3. Vuelva a deslizar la tapa del receptor hasta que encaje en su lugar.

LOCALIZAR UN CIRCUITO

1. Despliegue el enchufe retráctil en la parte inferior del transmisor, luego conéctelo al tomacorriente que se identificará. (Figura A)
   Verifique que el LED rojo se ilumine (esto indica un circuito activo).


2. En el panel de circuitos, encienda el receptor ("ON").
3. Escanee lentamente todos los interruptores automáticos mientras sostiene el receptor en un ángulo que proporcione el máximo contacto entre el Área de Contacto y el interruptor automático. (Figura B)
   El Área de Contacto debe tocar cada interruptor automático durante el escaneo.
   El primer escaneo calibra la herramienta. Durante el primer escaneo, el receptor puede indicar más de un interruptor automático. Esto es normal. Si hay más de un panel, realice este paso en cada panel sin apagar el receptor ("OFF").


4. Realice una segunda pasada sobre los interruptores automáticos para identificar el interruptor automático.
   Cuando el LED verde se ilumine y suene el zumbador, el receptor está directamente sobre el interruptor automático para el tomacorriente donde está enchufado el transmisor.

   Nota: Algunas cajas de circuitos están montadas con interruptores automáticos orientados verticalmente. Consulte las Figuras C y D para ver la orientación correcta del receptor para interruptores automáticos orientados horizontal o verticalmente.


5. Una vez que se identifica el interruptor automático correcto, apáguelo ("OFF") y etiquételo para referencia futura.
6. Con el transmisor todavía enchufado, verifique que el LED rojo en el transmisor esté apagado ("OFF"), indicando un circuito muerto, antes de comenzar a trabajar.

   Para uso en interiores únicamente en tomacorrientes estándar de 110–120 V AC.

GUARDAR LA HERRAMIENTA

Antes de guardar:

1. Pliegue el enchufe retráctil en el transmisor.
2. Encaje el receptor en la cavidad del transmisor. La cavidad está diseñada para proteger el Área de Contacto cuando no está en uso.
   Use un paño seco para limpiar el receptor y el transmisor del interruptor automático.
   No exponga la herramienta a líquidos.

GARANTÍA LIMITADA DE 1 AÑO
Zircon Corporation ("Zircon") garantiza al propietario del producto que este producto estará libre de defectos en materiales y mano de obra durante un año a partir de la fecha original de compra. Cualquier producto defectuoso devuelto a Zircon dentro del período de garantía a la dirección que figura a continuación, con el flete prepagado, junto con el comprobante de compra, será reparado o reemplazado, a opción de Zircon. La reparación o el reemplazo se pueden realizar con un producto o componentes nuevos o reacondicionados, a la entera discreción de Zircon. Si el producto devuelto ya no está disponible, Zircon puede reemplazar el producto con un producto similar de función similar.
Esta garantía se limita a los circuitos electrónicos del producto y al estuche original del producto, y excluye específicamente cualquier daño causado por abuso, modificación, manipulación contraria a estas instrucciones, otro uso irrazonable o negligencia. Este es su único y exclusivo recurso por el incumplimiento de esta Garantía Limitada. Esta Garantía Limitada sustituye a todas las demás garantías, expresas o implícitas, y ninguna otra representación o reclamo de naturaleza similar vinculará u obligará a Zircon. Cualquier garantía implícita aplicable a este producto que no pueda ser rechazada se limita al período de un año posterior a su compra.
Esta Garantía Limitada no cubre las piezas consumibles, incluidas las baterías, ni el software, incluso si se empaquetan con el producto.

EN NINGÚN CASO ZIRCON SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL, INCIDENTAL O CONSECUENTE QUE RESULTE DE LA POSESIÓN, EL USO O EL MAL FUNCIONAMIENTO DE ESTE PRODUCTO.
Algunos estados no permiten limitaciones en ciertas garantías implícitas y/o la limitación de daños incidentales o consecuentes, por lo que es posible que las limitaciones y exclusiones anteriores no se apliquen en su caso. Esta garantía le otorga derechos legales específicos, y también puede tener otros derechos que varían de un estado a otro.
Devuelva los productos para el servicio de garantía, con el flete prepagado con el comprobante de compra (un recibo de venta con fecha) a:
Zircon Corporation, Attn: Returns
Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Asegúrese de incluir su nombre y dirección de devolución.
Espere de 4 a 6 semanas para la entrega.
Servicio al Cliente: 1-800-245-9265 o 1-408-963-4550
De lunes a viernes, de 8:00 a. m. a 5:00 p. m., hora del Pacífico
info@zircon.com • www.zircon.com
©2018 Zircon Corporation • P/N 64267 Rev B 09/18
Zircon es una marca registrada de Zircon Corporation.

Advertencia de registro de la Parte 15 Clase B de la FCC: Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. este dispositivo no puede causar interferencias perjudiciales, y
2. este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
