Zircon SuperScan M2 - Жетілдірілген қада іздегіштің нұсқаулығы

БАСТАМАС БҰРЫН

ZIRCON^® ҚАДА ІЗДЕГІШТЕРІ ҚАБЫРҒАНЫҢ АРТЫНДАҒЫ ТЫҒЫЗДЫҚ ӨЗГЕРІСТЕРІН СЕЗУ АРҚЫЛЫ ЖҰМЫС ІСТЕЙДІ. БАСҚА НЫСАНДАР ДА АНЫҚТАЛУЫ МҮМКІН, ӘСІРЕСЕ ОЛАР ҚАБЫРҒАҒА ӨТЕ ЖАҚЫН БОЛСА. ӘРДАЙЫМ АНЫҚТАЛҒАН НӘРСЕНІҢ БӘРІ ҚАДА ДЕП ОЙЛАМАСАҢЫЗ ДА БОЛАДЫ.

• Әрқашан жаңа 9V сілтілік батареяны ағымдағы күннен бастап кемінде 3 жылдан астам жарамдылық мерзімімен пайдаланыңыз. Батарея қуысының ішіндегі суретке батарея бағытын сәйкестендіріңіз.
• Беттің артындағы заттарды табу үшін құралға ғана сенбеңіз. Бетті теспес бұрын осындай заттарды табуға көмектесетін басқа ақпаратты пайдаланыңыз, соның ішінде құрылыс жоспарлары, құбырлардың көрінетін кіру нүктелері, қабырғаларға сымдар, мысалы, жертөледе және қадалардың стандартты аралықтары.
• Әрқашан сканерлеуді Target Control^™ (TC^™) режимінде бастаңыз, ол стандартты бір қабатты гипсокартон арқылы ³/4" (19 мм) тереңдікке дейін сканерлейді.
• Әрқашан қадаларды қабырғадағы әртүрлі биіктікте сканерлеп, қада іздегіш көрсеткен әрбір нысанның орнын белгілеңіз. Бұл "қабырғаны картаға түсіру" деп аталады. Құбырлар мен басқа да нысандар еденнен төбеге дейін қада сияқты дәйекті көрсеткіштер бермеуі мүмкін.
• Қадалар әдетте еденнен төбеге дейін созылады, терезелердің үстінде және астында және есіктердің үстіндегілерді қоспағанда.
• Көрсеткіштер әрқашан дәйекті және қайталанатын болуы керек.
• Zircon^® қада іздегіштері тек үй ішінде пайдалану үшін ұсынылады.
• Қабырғаларда, едендерде немесе төбелерде жиі кездесетін басқа нысандар - су құбырлары (пластик және металл), газ құбырлары, өрт сөндіргіштер және электр сымдары.
• Сезу тереңдігі мен дәлдігі сканерлеу ортасының жағдайларына байланысты өзгеруі мүмкін, мысалы, минералдық құрамы, ылғалдылығы, құрылымы және қабырға материалдарының консистенциясы.
• Электр сымдарының немесе құбырлардың қабырға бетіне жақындығына байланысты құрал оларды қадалармен бірдей етіп анықтауы мүмкін.

Осы заттар болуы мүмкін қабырғаларға, едендерге және төбелерге шеге қағу, кесу немесе бұрғылау кезінде әрқашан сақ болу керек. Осындай жағдайларда немесе кернеулі айнымалы ток сымдары болған кезде өте сақ болыңыз.

• Қадалар әдетте орталығынан 16" немесе 24" (40 см немесе 60 см) аралықта орналасады, әдетте ені 1¹/2" (38 мм) болады және өрт сөндіргіштермен бөлінуі мүмкін. Бір-біріне жақынырақ немесе ені басқаша болса, қада болмауы мүмкін.

Сен, бірақ тексер - бұл қададағы бар металдарды, мысалы, шегелерді, бұрандаларды және қорғаныс тақталарын соғуды азайту үшін "бұрғылауға қауіпсіз" аймақтарды көрсетуге көмектесетін әдіс. Crosshairs TC^™ режимінде көрсетілген кезде, құралды қада бойымен тігінен жоғары және төмен жүргізіңіз. Қада индикаторлары (Crosshairs, Edge Indicators, Target Indicator Bars, Target Spotlight және SpotLite^® Pointer) бұрандалар мен басқа металдардың үстінде өшіп, қада металдан босаған кезде қайтадан жанады. "Бұрғылауға қауіпсіз" аймақтар әдетте іргелес гипсокартон бұрандаларының, шегелердің немесе қорғаныс тақталарының арасында болады, егер құрылысшы қадаға металл қорғаныс тақталарын дұрыс орнатса және сантехника мен электр желісінің үстінде болса. Егер қада индикаторлары TC^™ режимінде нысанды тігінен жоғары және төмен жүргізген кезде жоғалмаса, гипсокартон бұрандаларының, шегелердің және қорғаныс тақталарының болмауы бұл пластикалық сантехника немесе PEX түтіктері сияқты металл емес нысан болуы мүмкін екенін көрсетеді және оны қада деп қателеспеу керек.

ШОЛУ

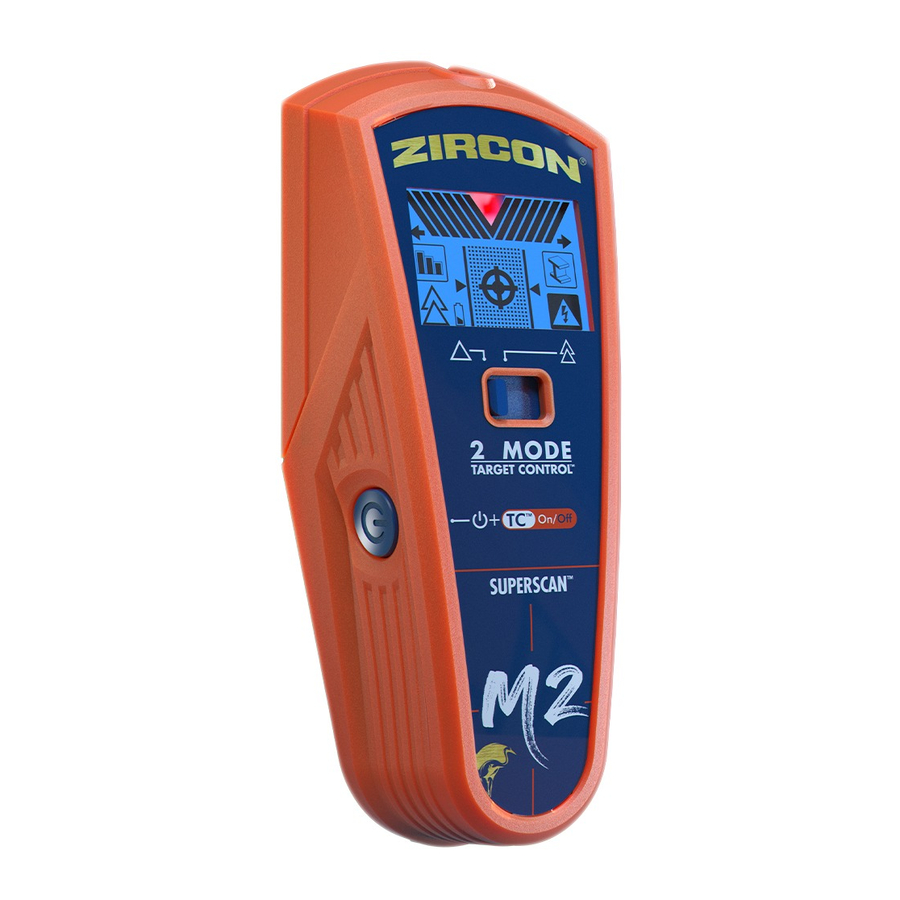

Революциялық Target Control™ (TC™) технологиясымен
SuperScan^™ M2 қада іздегішінде TC^™ технологиясы бар, ол беттердің астындағы сантехника, өткізгіш, белдіктер, кронштейндер немесе құбырлар сияқты металл жалған оң нысандарын сүзгілеп, ағаш қадаларды табуға арналған. TC^™ режимінде пайдаланушылар іргелес гипсокартон бұрандаларының, шегелердің және қорғаныс тақталарының арасындағы "бұрғылауға қауіпсіз" аймақтарды анықтауға көмектесу үшін Сен, бірақ тексер әдісін пайдалана алады.

Үш сканерлеу режимі:

• Target Control^™ (TC^™) ³/4" (19 мм) тереңдікке дейін ағаш қадалардың ортасын, шеттерін және бағытын (металды елемей) анықтайды. СКД ашық көк түспен жарықтандырылады. TC^™ режимінде LoLevel^™ индикаторы пластикалық су құбырлары, пластикалық кәріздік ағызулар немесе ³/4" (19 мм) тереңдіктен тереңірек қадалар сияқты төмен (әлсіз) сигналды нысандарды көрсетеді. Қада сигналдарымен салыстырғанда, LoLevel^™ индикаторы қадаларды жалған оң нәтижелерден ажыратуға көмектесуі мүмкін.
• StudScan ³/4" (19 мм) тереңдікке дейін ағаш және металл қадалардың ортасын, шеттерін және бағытын анықтайды. Бұл режимде СКД жарықтандырылмайды. StudScan режимінде Signal Strength Indicator LoLevel^™ индикаторымен бірдей белгішені пайдаланады. TC^™ өшірілген кезде, күшті сигнал толық сигнал күші жолақтарымен көрсетіледі.
• DeepScan^® 1¹/2" (38 мм) тереңдікке дейін қадалардың (ағаш және металл) ортасын, шеттерін және бағытын анықтайды. СКД жасыл түспен жарықтандырылады.

ЕСКЕРТПЕ: TC^™ және StudScan бірдей қосқыш параметрін пайдаланады, бірақ әртүрлі жұмыс істейді. StudScan сканерлеу кезінде ағаш және металл қадаларды анықтайды, ал TC^™ тек ағаш қадаларды анықтайды және металды елемейді. Сіз екі режимді TC^™ режиміндегі СКД-дағы ашық көк жарықтандыру арқылы ажырата аласыз. StudScan жарықтандырылмайды. MetalliWarning^™ Индикаторы TC^™, StudScan және DeepScan^® режимдерінде металл анықталғанда немесе қауіпті түрде жақын болғанда көрсетіледі.

WIREWARNING^® ДЕТЕКТОРЫ

Zircon^® WireWarning^® Детекторы кез келген режимде кернеулі, қорғалмаған айнымалы ток (айнымалы ток) сымдарын үздіксіз анықтайды және ескертеді. Кернеулі айнымалы ток кернеуі анықталған кезде, ескерту индикаторы пайда болады және құрал кернеулі сымнан жеткілікті түрде алысталғанша экран қызыл болып жыпылықтай бастайды. Кез келген режимде айнымалы ток сымының үстінде калибрлеу басталғанда, айнымалы ток белгішесі жыпылықтайды.

Осындай жағдайларда немесе кернеулі айнымалы ток сымдары болған кезде өте сақ болыңыз.

Егер сымдар сканерленген беттің артында 2" (50 мм)-ден астам болса, бетонда, өткізгішке салынған болса, фанера қабырғасының немесе металл қабырға жабынының артында болса немесе қоршаған ортада немесе сканерленген бетте ылғал болса, құрал айнымалы ток белсенділігін анықтамауы мүмкін.

9 ВОЛЬТТЫҚ БАТАРЕЯНЫ ОРНАТУ

Әрқашан жаңа 9V сілтілік батареяны ағымдағы күннен бастап кемінде 3 жылдан астам жарамдылық мерзімімен пайдаланыңыз. Батарея қуысының ішіндегі суретке батарея бағытын сәйкестендіріңіз.

Беттің артындағы заттарды табу үшін құралға ғана сенбеңіз. Бетті теспес бұрын заттарды табуға көмектесетін басқа ақпаратты пайдаланыңыз, соның ішінде құрылыс жоспарлары, құбырлардың және сымдардың қабырғаларға кіретін көрінетін нүктелері, мысалы, жертөледе және қадалардың стандартты аралықтары.

РЕЖИМДІ ТАҢДАУ / ҚУАТТЫ ҚОСУ

Mode Selector Switch-ті қажетті режимге жылжытыңыз: TC^™ / StudScan және DeepScan^®.

Құралды іске қосу үшін Power Button (Қуат түймесін) басып тұрыңыз. Құрылғы Power Button (Қуат түймесі) босатылғаннан кейін 1–2 секундтан кейін өшеді.

TARGET CONTROL^™ (TC^™) РЕЖИМІНДЕ ТАЗА АҒАШ ҚАҢҚАСЫН ТАБУ

TC^™ сканерлеу кезінде ағаш қаңқаларын анықтауға арналған. Жақсы нәтижеге қол жеткізу үшін құралды суретте көрсетілгендей ұстаңыз және сканерлеу кезінде баяу қозғалыңыз. Калибрлеу немесе сканерлеу кезінде бетке тигізбеңіз.

1. Режимді TC^™ / StudScan қосқышына орнатыңыз.
2. Құралды қабырғаға тегіс ұстаңыз, содан кейін Қуат түймесін басып тұрыңыз. (А суреті) Құрылғы 1–2 секунд ішінде калибрленеді. Дұрыс калибрлеу қысқа дыбыстық сигналмен, SpotLite^® сілтегішінің жыпылықтауымен және белгішелердің жыпылықтауымен расталады. Егер калибрлеу қатесі орын алса, барлық белгішелер үздіксіз жыпылықтайды.

   ЕСКЕРТПЕ: TC^™ режимінде экранда ашық көк артқы жарық болады.
   КАЛИБРЛЕУ КЕЗІНДЕ ҚҰРАЛДЫ ҚОЗҒАЛТПАҢЫЗ.
3. Қуат түймесін басып тұрып, құралды қабырға бойымен баяу жылжытыңыз. Құрал қаңқаның шетін тапқанда, шет индикаторы көрсетіледі. (B суреті)

4. Жылжытуды жалғастырыңыз. Құрал қаңқаның ортасын тапқанда, көздеуіштер көрсетіледі және SpotLite^® жанады. Қаңқа табылған жерді белгілеңіз. (C суреті)

5. Құрал пайдалану кезінде автоматты түрде қайта калибрленеді. Егер СКД-да екі ACT^™ көрсеткісі пайда болса, құрал қаңқаның үстінде калибрленіп, содан кейін алыстатылды. Бұл ACT^™ (Автоматты түзету технологиясы) жұмыс істеуде.
   ЕСКЕРТПЕ: LoLevel^™ индикаторы құрылғы тұрақты әлсіз сигналды сезгенде жылдам каскадты жолақтарды көрсетеді, бұл жалған оң нысанның болуын көрсетеді.
6. Ағаш қаңқаны тапқаныңызды растау үшін қаңқаны жоғары және төмен қарай құрғақ қабырға бұрандаларын немесе шегелерді табу үшін Сен, бірақ тексер әдісін пайдаланыңыз. Пластикалық сантехникалық құбырлар сияқты басқа нысандарда шегелер немесе құрғақ қабырға бұрандалары жоқ. (Осы процедура туралы қосымша ақпарат алу үшін БАСТАМАС БҰРЫН бөліміндегі маңызды ескертпені қараңыз.)

STUDSCAN РЕЖИМІНДЕ ҚАҢҚАНЫ ТАБУ (TC^™ ӨШІРУЛІ)

1. Режимді TC^™ / StudScan қосқышына орнатыңыз.
2. Құралды қабырғаға тегіс ұстаңыз, Қуат түймесін басыңыз, оны босатыңыз, содан кейін оны қайтадан басыңыз, екінші рет басып тұрыңыз. Құрылғы 1–2 секунд ішінде калибрленеді. Қысқа дыбыстық сигнал калибрлеудің аяқталғанын растайды. Егер калибрлеу қатесі орын алса, барлық белгішелер үздіксіз жыпылықтайды.
   ЕСКЕРТПЕ: СКД артқы жарығы өшірулі болғанда, құрал StudScan режимінде (TC^™ өшірулі) болады. TC^™ режимі өшірулі болғанда, металл нысандар қаңқа ретінде көрсетілуі мүмкін және сигнал күшінің индикаторында тұрақты күш жолақтары болады.
   КАЛИБРЛЕУ КЕЗІНДЕ ҚҰРАЛДЫ ҚОЗҒАЛТПАҢЫЗ.
3. Қуат түймесін басып тұрып, құралды қабырға бойымен баяу жылжытыңыз. Құрал қаңқаның шетін тапқанда, шет индикаторы көрсетіледі.
4. Жылжытуды жалғастырыңыз. Құрал қаңқаның ортасын тапқанда, көздеуіштер қосылады, SpotLite^® жанады және дыбыстық сигнал естіледі. (D суреті) Қаңқа табылған жерді белгілеңіз.

5. Құрал пайдалану кезінде автоматты түрде қайта калибрленеді. Егер СКД-да екі ACT^™ көрсеткісі пайда болса, құрал ^{D суреті} қаңқаға тым жақын калибрленіп, содан кейін алыстатылды. Бұл ACT^™ (Автоматты түзету технологиясы) жұмыс істеуде. (E суреті)


TC^™ режиміне қайта оралу үшін Қуат түймесін босатыңыз және қайтадан басыңыз. Дисплей ашық көк түспен жарықтандырылған кезде, сіз TC^™ режиміне қайта оралдыңыз.

DEEPSCAN^® РЕЖИМІНДЕ СКАНЕРЛЕУ

DeepScan^® режимі тереңірек қаңқаларды сканерлеу немесе қалың қабырғалармен пайдалану үшін қолданылады. Ол қалыңдығы 1¹/2" (38 мм) дейінгі қаңқаларды анықтай алады.

1. Режимді DeepScan^® режиміне орнатыңыз.
2. STUDSCAN РЕЖИМІ бөліміндегі 2–4 қадамдарды қайталаңыз.
   ЕСКЕРТПЕ: Қалың беттерді сканерлеу кезінде құрылғы қалыңдығы ³/4" (19 мм) артық беттерде шеттерін таппауы мүмкін.

ҚАБЫРҒАДА ЭЛЕКТР ТОГЫ БАР СЫМДАР ЖОҚ ДЕП ЕСЕПТЕМЕҢІЗ. ҚАБЫРҒАДА ЭЛЕКТР ТОГЫ БАР СЫМ БОЛСА, ҚАУІПТІ БОЛУЫ МҮМКІН ӘРЕКЕТТЕР ЖАСАМАҢЫЗ. БЕТКЕ КІРМЕС БҰРЫН ӘРҚАШАН ЭЛЕКТР, ГАЗ ЖӘНЕ СУ ҚАМТАМАСЫН ӨШІРІҢІЗ. ОСЫ НҰСҚАУЛАРДЫ ОРЫНДАМАУ ЭЛЕКТР ТОГЫНЫҢ СОҚҚЫСЫНА, ӨРТКЕ ЖӘНЕ/НЕМЕСЕ АУЫР ЖАРАҚАТҚА НЕМЕСЕ МҮЛІКТІҢ ЗАҚЫМДАЛУЫНА ӘКЕЛУІ МҮМКІН.

ӘР ТҮРЛІ МАТЕРИАЛДАРМЕН ЖҰМЫС ІСТЕУ

Тұсқағаз Құрал тұсқағазбен немесе матамен жабылған қабырғаларда қалыпты жұмыс істейді, егер материалдар металл фольга болмаса, металл талшықтарын қамтымаса немесе қолданғаннан кейін әлі де дымқыл болмаса. Тұсқағазды қолданғаннан кейін бірнеше апта бойы кептіру қажет болуы мүмкін. Жаңадан боялған қабырғалар Қолданғаннан кейін бір апта немесе одан да көп уақыт кетуі мүмкін.

Рейка және сылақ Бұл құрал рейка мен сылақты сканерлеуге арналмаған.

Жоғары текстуралы қабырғалар немесе акустикалық төбелер Төбесі немесе беті тегіс емес қабырғаны сканерлеу кезінде сканерленетін бетке жұқа картон қойыңыз және DeepScan^® режимінде картонның үстінен сканерлеңіз.

Ағаш еден, еден асты немесе фанера қаптамасының үстіндегі гипс құрғақ қабырға DeepScan^® режимін пайдаланыңыз және құралды баяу жылжытыңыз. Бұл құрал кілем мен төсем арқылы ағаш қаңқалары мен арқалықтарды сканерлей алмайды.

ЕСКЕРТПЕ: Сезу тереңдігі мен дәлдігі қабырға материалдарының минералдық құрамы, ылғалдылығы, текстурасы және консистенциясы сияқты сканерлеу ортасының жағдайларына байланысты өзгеруі мүмкін.

Электр сымдары және құбырлар Электр сымдарының немесе құбырлардың қабырға бетіне жақындығына байланысты құрал оларды қаңқалармен бірдей түрде анықтауы мүмкін.

Осы заттар болуы мүмкін қабырғаларға, едендерге және төбелерге шеге қағу, кесу немесе бұрғылау кезінде әрқашан сақ болу керек.

Қаңқалар Қаңқалар әдетте орталықта 16" немесе 24" (40 см немесе 60 см) аралықта орналасады және ені 1¹/2" (38 мм) болады.

Одан жақын немесе басқа ені бар нәрсе қаңқа болмауы мүмкін.

АҚАУЛЫҚТАРДЫ ТҮЗЕТУ ЖӘНЕ ҚҰРЫЛЫС БОЙЫНША КЕҢЕСТЕР

Қосымша ақпарат алу үшін QR кодын сканерлеңіз.

1. бұл құрылғы зиянды кедергілерді тудырмауы мүмкін және
2. бұл құрылғы алынған кез келген кедергіні, соның ішінде қалаусыз жұмысқа әкелуі мүмкін кедергіні қабылдауы керек.
