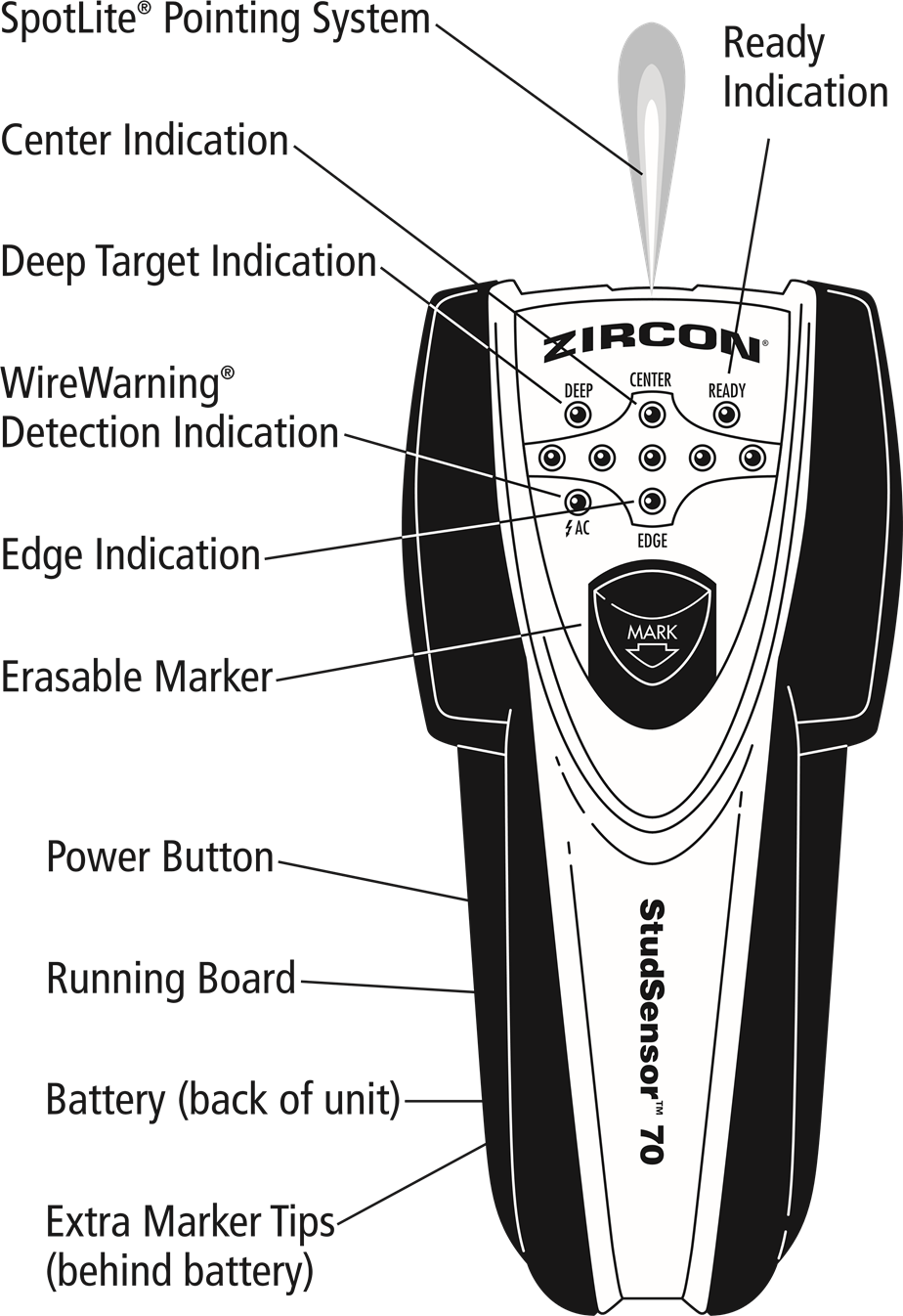

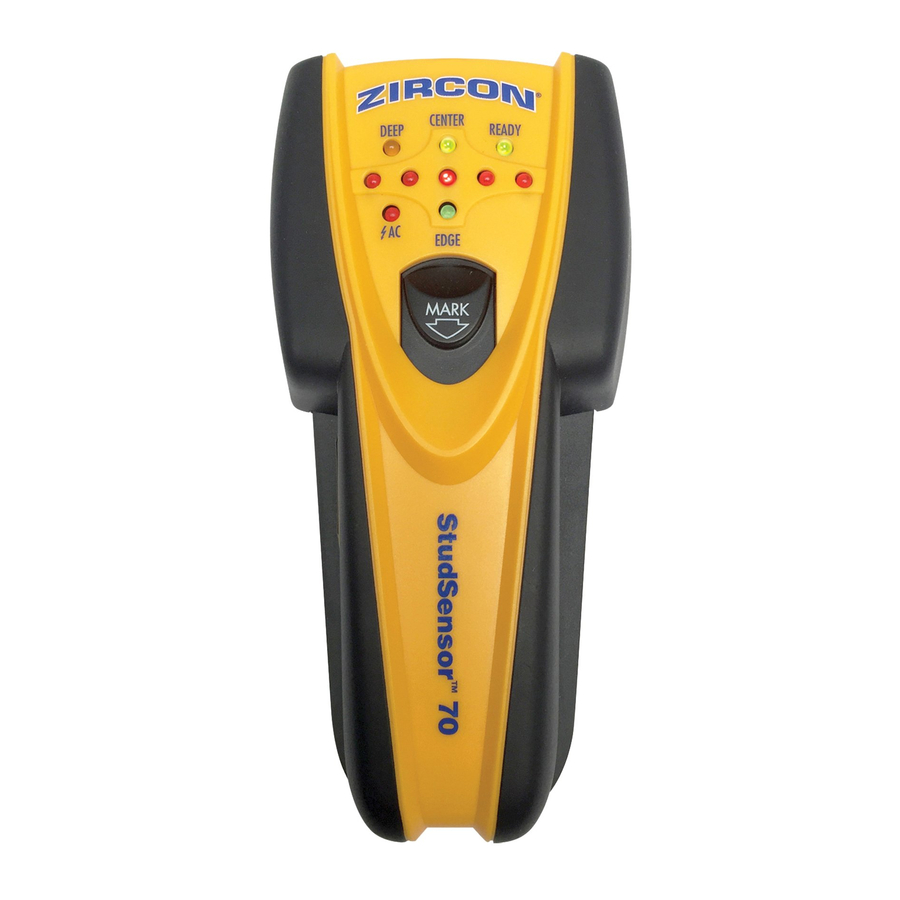

ЖАЛПЫ ШОЛУ

Zircon StudSensor^™ 70 бір қадамда қабырғалардағы, едендердегі және төбелердегі ағаш және металл қадалары мен арқалықтарының ортасы мен шеттерін анықтайды. Ол берік соққыға төзімді корпуспен және патенттелген SpotLite^® нұсқау жүйесімен жабдықталған.

WireWarning^® анықтау тікелей айнымалы ток сымдарын автоматты түрде анықтайды және ескертеді. Айнымалы ток кернеуі анықталған кезде, WireWarning^® белгішесі жанады.

Ескертпе: Бұл өнім тек 110–127 В оңтайлы кернеу диапазонында пайдалануға арналған.

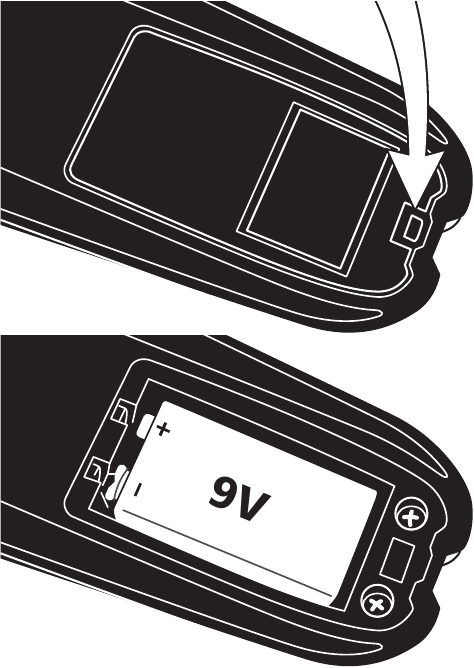

БАТАРЕЯНЫ ОРНАТУ

Батарея есігінің бекіткішін саусағыңызбен немесе тиынмен басып, есікті алу үшін жоғары көтеріңіз.

Жаңа 9 В сілтілік батареяны бөлікке салып, орнына басыңыз.

Батарея есігін орнына қойып, жабыңыз.

ПАЙДАЛАНУ ЖӨНІНДЕГІ КЕҢЕСТЕР

Оңтайлы сканерлеу нәтижелері үшін StudSensor^™ 70-ті дұрыс ұстап, сканерлеу кезінде баяу қозғалу маңызды. Төмендегі кеңестер сканерлеудің дәлірек нәтижелерін береді:

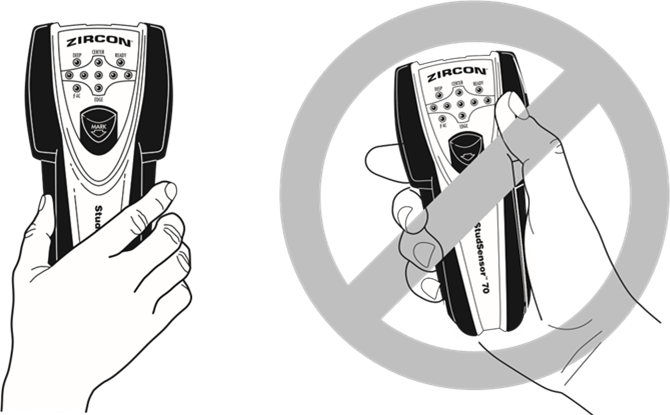

Тұтқаны бір жағынан бас бармағыңызбен, екінші жағынан саусақтарыңызбен ұстаңыз. Саусақ ұштарыңыздың жүгіру тақтасында немесе одан жоғары тұрғанына және сканерленетін бетке немесе құралдың сканерлеу басына тиіспегеніне көз жеткізіңіз.
Құралды тік ұстаңыз, қадаларға параллель және құралды айналдырмаңыз.
Құралды қабырғаға тегіс ұстаңыз және сканерленетін беттің үстімен баяу жылжытқанда құралды шайқамаңыз немесе еңкейтпеңіз.
Денеңіздің басқа бөлігін немесе басқа қолыңызды сканерленетін бетке қоюдан аулақ болыңыз. Бұл құралдың жұмысына кедергі келтіреді.
Егер сіз дұрыс емес сканерлеу нәтижелерін алып жатсаңыз, бұл ылғалдылықтың, қабырға қуысындағы немесе гипсокартондағы ылғалдың немесе толық кеппеген жақында жағылған бояудың немесе тұсқағаздың нәтижесі болуы мүмкін. Ылғал әрқашан көрінбесе де, ол құралдың сенсорларына кедергі келтіреді. Қабырғаның кебуіне бірнеше күн рұқсат етіңіз.
Электр сымдарының немесе құбырлардың қабырға бетіне жақындығына байланысты сканер оларды қадалармен бірдей етіп анықтауы мүмкін. Құрамында осы элементтер болуы мүмкін қабырғаларға, едендерге және төбелерге шеге қағу, кесу немесе бұрғылау кезінде әрқашан сақ болу керек.
Тосынсыйлардан аулақ болу үшін қадалар немесе арқалықтар әдетте 16 немесе 24 дюйм (41 немесе 61 см) аралықта орналасатынын және ені 1½ дюйм (38 мм) болатынын есте сақтаңыз. Бір-біріне жақынырақ немесе басқа ені бар нәрсе қада, арқалық немесе өрт сөндіргіш болмауы мүмкін.

Электр сымдарының жанында жұмыс істегенде әрқашан қуатты өшіріңіз.

ӘР ТҮРЛІ БЕТТЕРДІ СКАНЕРЛЕУ

Жаңадан боялған қабырғалар: Жағылғаннан кейін кебу үшін бір апта немесе одан да көп уақыт кетуі мүмкін.

Тұсқағаз: StudSensor^™ 70 тұсқағазбен немесе матамен жабылған қабырғаларда қалыпты жұмыс істейді, егер материалдар металл фольга болмаса, құрамында металл талшықтары болмаса немесе жағылғаннан кейін әлі де дымқыл болмаса. Тұсқағаз жағылғаннан кейін бірнеше апта бойы кебуі керек болуы мүмкін.

Өте текстуралы қабырғалар немесе акустикалық төбелер: Тегіс емес беті бар төбені немесе қабырғаны сканерлегенде, сканерленетін бетке жұқа картон қойып, картонның үстінен сканерлеңіз. Картон орнында тұрғанда, жоғары сезімталдық режимінде калибрлеңіз.

Ағаш еден, еден асты немесе фанера қаптамасының үстіндегі гипсокартон: Жоғары сезімталдық режимін пайдаланыңыз және құралды баяу жылжытыңыз.

Рейка және сылақ: Сылақ қалыңдығындағы кемшіліктерге байланысты бұл құралды рейка және сылақ үшін пайдалану ұсынылмайды.

StudSensor^™ 70 бетон, кілем және төсеніш арқылы ағаш қадалары мен арқалықтарын сканерлей алмайды. Stud Scan (Қаданы сканерлеу) режимінде StudSensor^™ 70 шыны, керамикалық плитка және фольга сияқты тығыз материалдар арқылы сканерлей алмайды.

Ескертпе: Сезу тереңдігі мен дәлдігі ылғалға, материалдардың құрамына, қабырға құрылымына және бояуға байланысты өзгеруі мүмкін. Тек үй ішінде ғана пайдалануға болады.

Сканерленген беттің артындағы заттарды табу үшін тек қана детекторға сенбеңіз. Бетке енуден бұрын заттарды табуға көмектесу үшін басқа ақпарат көздерін пайдаланыңыз. Мұндай қосымша көздерге құрылыс жоспарлары, құбырлардың және сымдардың қабырғаларға кіретін көрінетін нүктелері, мысалы, жертөледе және стандартты 16 және 24 дюймдік (41 және 61 см) қада аралықтары кіреді.

ҚҰРАЛДЫ ҚОСУ/КАЛИБРЛЕУ

StudSensor^™ 70-ті қабырғаға тегіс қойып, содан кейін Қуат түймесін басып тұрыңыз. Калибрлеу аяқталғаннан кейін SpotLite^® нұсқау жүйесі және сигнал қысқа уақытқа іске қосылады және құрал үздіксіз өлшеулерді бастайды.

Ескертпе: Сканерді жылжытпастан бұрын калибрлеудің аяқталуын (1–2 секунд) күту маңызды.

ACT^™ (Автоматты түзету технологиясы): Сканерлеу кезінде құрал қажет болған жағдайда өзін-өзі уақытша қайта калибрлейді. Бұл қайта калибрлеу әдетте көрінбейді және ешқандай белгі берілмейді.

ҚАДАНЫ ТАБУ

Әрқашан сканерді қабырғаға тегіс қойып бастаңыз, содан кейін Қуат түймесін басыңыз. Құралды жылжытпастан бұрын калибрлеу аяқталғанын растау үшін дыбысты күтіңіз.

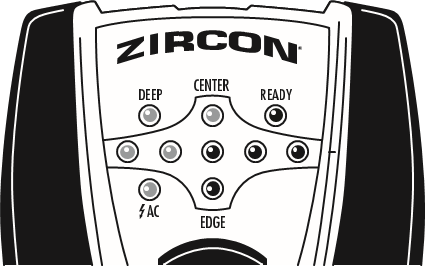

Құралды беттің үстімен баяу жылжытыңыз. EDGE (Шеті) шамы қада шетінің орналасқан жерін көрсетеді.

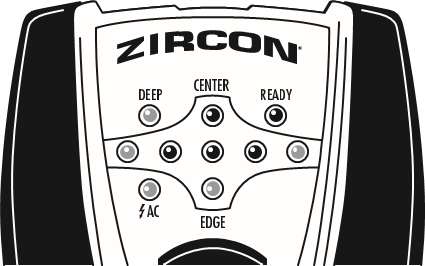

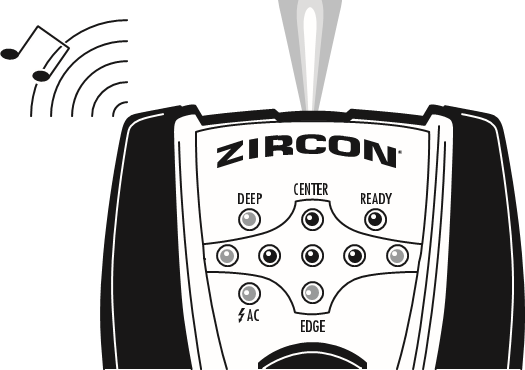

Құралды жылжытуды жалғастырыңыз. Қаданың ортасы табылған кезде, сигнал естіледі және CENTER (ОРТАЛЫҚ) шамы мен SpotLite^® жанады.

Тереңірек қадалар (қалың қабырғалар) болған жағдайда, қаданың ортасы табылған кезде тек үш ортаңғы және CENTER (ОРТАЛЫҚ) шамдары жанады. Егер сіз әлі де қаданы таба алмасаңыз, келесі қадамды қолданып көріңіз.

Ескертпе: Құрал қабырғаның артындағы басқа нысандарды, мысалы, құбырлар мен өткізгіштерді анықтауы мүмкін. Қаданы тапқаныңызды растау жолдарын білу үшін Пайдалану жөніндегі кеңестер бөлімін қараңыз.

ҚАДАНЫ ТАБУ ҚИЫН БОЛСА? ЖОҒАРЫ СЕЗІМТАЛДЫҚ РЕЖИМІН ҚОЛДАНЫП КӨРІҢІЗ

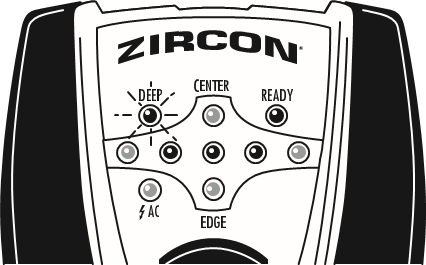

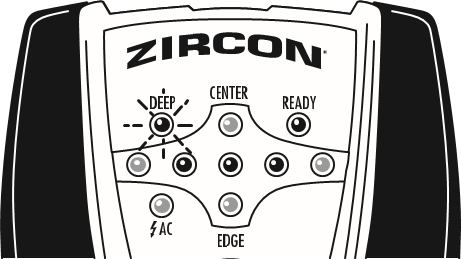

Егер сіз 4-қадамды орындағаннан кейін қаданы табу қиын болса, қада тереңде (қабырғалар қалың) болуы мүмкін. Құрал әлі де қабырғаға тегіс қойылған және қосулы күйде Қуат түймесін жылдам (бір секунд ішінде) босатып, қайтадан басыңыз. Сканер Жоғары сезімталдық режиміне өтеді және DEEP (ТЕРЕҢ) шамы үздіксіз жыпылықтайды. Өте терең қаданың ортасын үш ортаңғы шамның жануы көрсетеді.

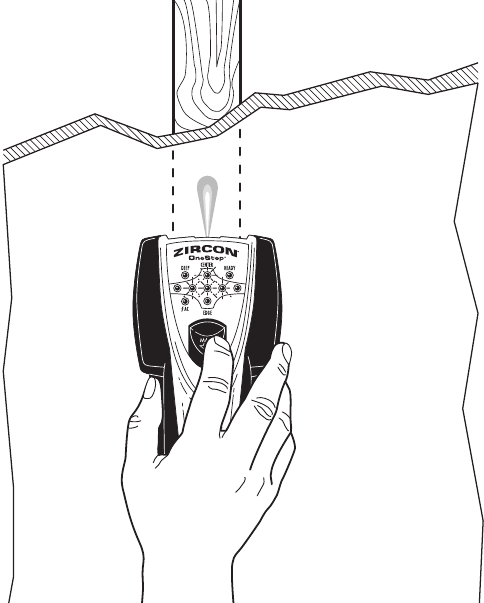

ҚАДАНЫҢ ОРТАСЫН БЕЛГІЛЕУ

Нысан табылғаннан кейін, саусағыңызбен MARK (БЕЛГІЛЕУ) түймесін ақырын тартып, орнын белгілеңіз. Қарындаш ұшы тұтқаның алдыңғы жағынан шығып, қабырғаға қысқа, өшірілетін сызық сызады.

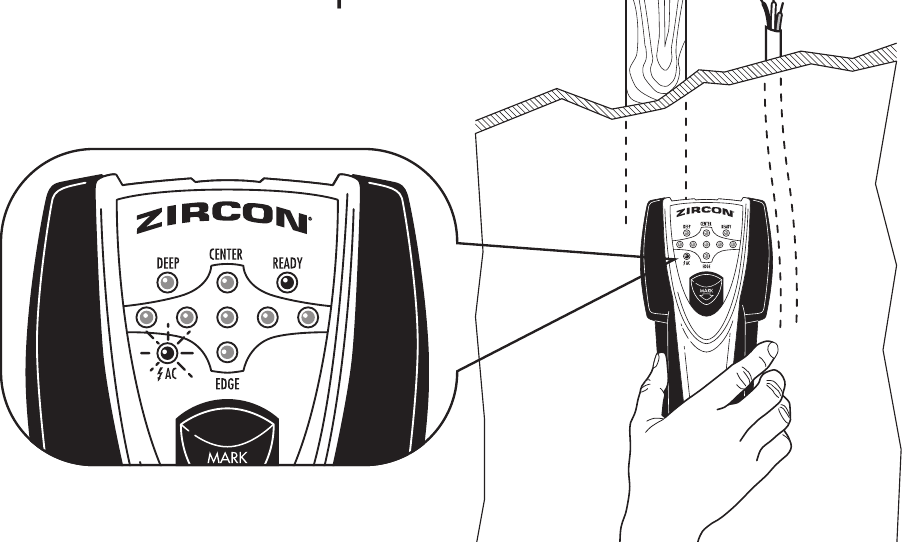

WIREWARNING^® АНЫҚТАУ

Zircon WireWarning^® анықтау үздіксіз жұмыс істейді. Айнымалы токтың тікелей кернеуі анықталған кезде, WireWarning^® шамы жанады.

Егер сканерлеу айнымалы токтың тікелей сымының үстінен басталса, WireWarning^® шамы үздіксіз жыпылықтайды. Бұл жағдайларда немесе айнымалы ток тікелей болған кезде өте сақ болыңыз.

Электр өрісін анықтағыштар, егер сымдар сканерленген беттен 2 дюймнен (51 мм) астам қашықтықта болса, бетонда, өткізгішке салынған болса, фанера қабырғасының немесе металл қабырға жабынының артында болса немесе қоршаған ортада немесе сканерленген бетте ылғал болса, айнымалы токтың тікелей сымдарын анықтамауы мүмкін.

ҚАБЫРҒАДА АЙНЫМАЛЫ ТОКТЫҢ ТІКЕЛЕЙ СЫМДАРЫ ЖОҚ ДЕП ЕСЕПТЕМЕҢІЗ. ҚАБЫРҒАДА АЙНЫМАЛЫ ТОКТЫҢ ТІКЕЛЕЙ СЫМЫ БОЛСА, ҚАУІПТІ БОЛУЫ МҮМКІН ӘРЕКЕТТЕР ЖАСАМАНЫЗ. БЕТКЕ ЕНУДЕН БҰРЫН ӘРҚАШАН ЭЛЕКТР ҚУАТЫН, ГАЗДЫ ЖӘНЕ СУ ҚҰБЫРЛАРЫН ӨШІРІҢІЗ. ОСЫ НҰСҚАУЛАРДЫ ОРЫНДАМАУ ЭЛЕКТР ТОГЫНЫҢ СОҒУЫНА, ӨРТКЕ ЖӘНЕ/НЕМЕСЕ АУЫР ЖАРАҚАТҚА ӘКЕЛУІ МҮМКІН.

Электр сымдарының жанында жұмыс істегенде әрқашан қуатты өшіріңіз.

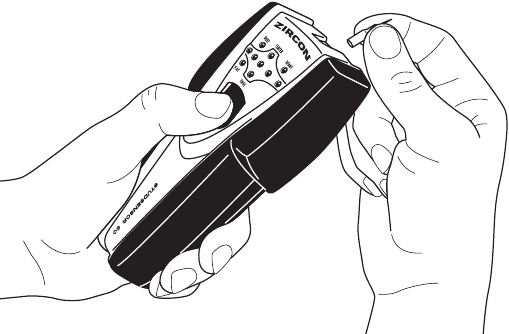

БЕЛГІЛЕУІШ ҰШТАРЫН АУЫСТЫРУ

Алып тастау: Белгілеуіш ұшын толық шығару үшін MARK (БЕЛГІЛЕУ) түймесін тартып тұрыңыз. Белгілеуішті ұстап, белгілеуіш тірегінен тартып алыңыз.

Ауыстыру: Белгілеуіш тірегін толық шығару үшін MARK (БЕЛГІЛЕУ) түймесін тартып тұрыңыз. Жаңа белгілеуішті белгілеуіш тірегіне итеріңіз.

Ескертпе: Екі қосалқы белгілеуіш батарея бөлігінде сақталады. Қосымша белгілеуіш ұштарын Zircon тұтынушыларға қызмет көрсету орталығынан 1-800-245-9265 телефоны арқылы тапсырыс беруге болады.

ПАЙДАЛЫ КЕҢЕСТЕР (Пайдалану жөніндегі кеңестерді де қараңыз)

Жағдай	Мүмкін себебі	Шешімі
Ешқандай көрсеткіш жоқ.	Бұл аймақта қадалар жоқ. Құралда батарея жоқ немесе заряды аз.	Құралды бірнеше дюймге (12–13 см) солға немесе оңға жылжытып, қайтадан бастаңыз. Жаңа 9 В сілтілік батареямен ауыстырыңыз.
Шамдар жыпылықтай бастайды және құрылғы қайта-қайта дыбыс береді.	Құрал қабырғаға тегіс тиіп тұрған жоқ. Сканерлеу кезінде құрал еңкейтілген немесе көтерілген. (Бұл факторлардың барлығы дұрыс калибрлеуге әсер етеді.) Сканерлеу беті құрылғының жұмыс істеуі үшін тым тығыз немесе тым дымқыл.	Тегіс емес бетті сканерлегенде, сканерленетін бетке жұқа картон қойып, жоғары сезімталдық режимінде картонның үстінен сканерлеңіз. Тұтқаны бір жағынан бас бармағыңызбен, екінші жағынан саусақтарыңызбен ұстаңыз, сканерленетін бетке немесе құралдың сканерлеу басына тигізбеңіз. Құралды тік ұстаңыз, қадаларға параллель және құралды айналдырмаңыз. Егер сіз құралды жақында жапсырылған, боялған немесе тұсқағаз жапсырылған қабырғада пайдаланып жатсаңыз, кебуге уақыт беріңіз және қайтадан көріңіз. Құрал әлі қосулы тұрғанда, жоғары сезімталдық режиміне өту үшін Қуат түймесін жылдам босатып, қайтадан басыңыз.
Қадалардан басқа басқа нысандарды анықтайды.	Электр сымдары және металл немесе пластик құбырлар қабырғаның артқы бетіне жақын немесе тиіп тұруы мүмкін.	Екі жағында да бірдей аралықта орналасқан басқа қадаларды 12, 16 немесе 24 дюйм (30, 41 немесе 61 см) аралықта тексеріңіз немесе бірінші табылған жердің тікелей жоғары немесе төмен жағындағы бірдей қаданы бірнеше жерде тексеріңіз. Қадалар еденнен төбеге дейін тік жоғары және төмен қарай жүреді, ал құбырлар бағытын өзгертуі мүмкін. Қада көрсеткіші әр шетінен шамамен 1½ дюйм (38 мм) қашықтықта өлшенеді; егер есікке немесе терезеге жақын болмаса, одан үлкенірек немесе кішірек нәрсе қада болмауы мүмкін.
Сіз электр сымдары бар деп күдіктенесіз, бірақ ешқандайын анықтамайсыз.	Сымдар металл өткізгішпен, өрілген сым қабатымен, металл қабырға жабындарының, фанера қабырғасының немесе басқа тығыз материалдың артында қорғалған. Сымдар тікелей болмауы мүмкін. Беттен 2 дюймнен (51 мм) тереңірек сымдар анықталмауы мүмкін.	Егер аймақта фанера, гипсокартонның артында қалың ағаш тірегі немесе қалыпты қабырғалардан қалыңырақ болса, қосымша сақ болыңыз. Егер қосқыш розетканы басқаратын болса, анықтау үшін оның ҚОСУЛЫ екеніне көз жеткізіңіз, бірақ электр сымдарының жанында жұмыс істегенде өшіріңіз. Осы элементтер болуы мүмкін қабырғаларға, едендерге және төбелерге шеге қағу, аралау немесе бұрғылау кезінде САҚ БОЛЫҢЫЗ.
Кернеуді анықтау аймағы тым үлкен.	Кернеуді анықтау гипсокартонда нақты электр сымының әр жағынан 12 дюймге (30 см) дейін таралуы мүмкін.	Анықтауды тарылту үшін құралды өшіріп, сым анықталған жердің шетінде қайтадан қосыңыз және қайтадан сканерлеңіз.

ACT, CenterVision, SpotLite, StudSensor, WireWarning және Zircon - Zircon Corporation компаниясының тіркелген сауда белгілері немесе сауда белгілері.

Ең соңғы нұсқауларды алу үшін www.zircon.com/support сайтына кіріңіз.
