Zircon StudSensor 70 - Návod na použitie hľadača stredu kolíkov

Obsah

1 PREHĽAD
2 INŠTALÁCIA BATÉRIE
3 PREVÁDZKOVÉ TIPY
4 SKENOVANIE RÔZNYCH POVRCHOV
5 ZAPNUTIE/KALIBRÁCIA NÁSTROJA
6 NÁJDENIE KOLÍKA
7 MÁTE ŤAŽKOSTI S LOKALIZÁCIOU KOLÍKA? VYSKÚŠAJTE REŽIM VYSOKEJ CITLIVOSTI
8 OZNAČENIE STREDU KOLÍKA
9 DETEKCIA WIREWARNING
10 VÝMENA HROTOV ZNAČKOVAČA
11 UŽITOČNÉ RADY (Pozri aj Prevádzkové tipy)
12 Stiahnuť návod
13 V iných jazykoch

PREHĽAD

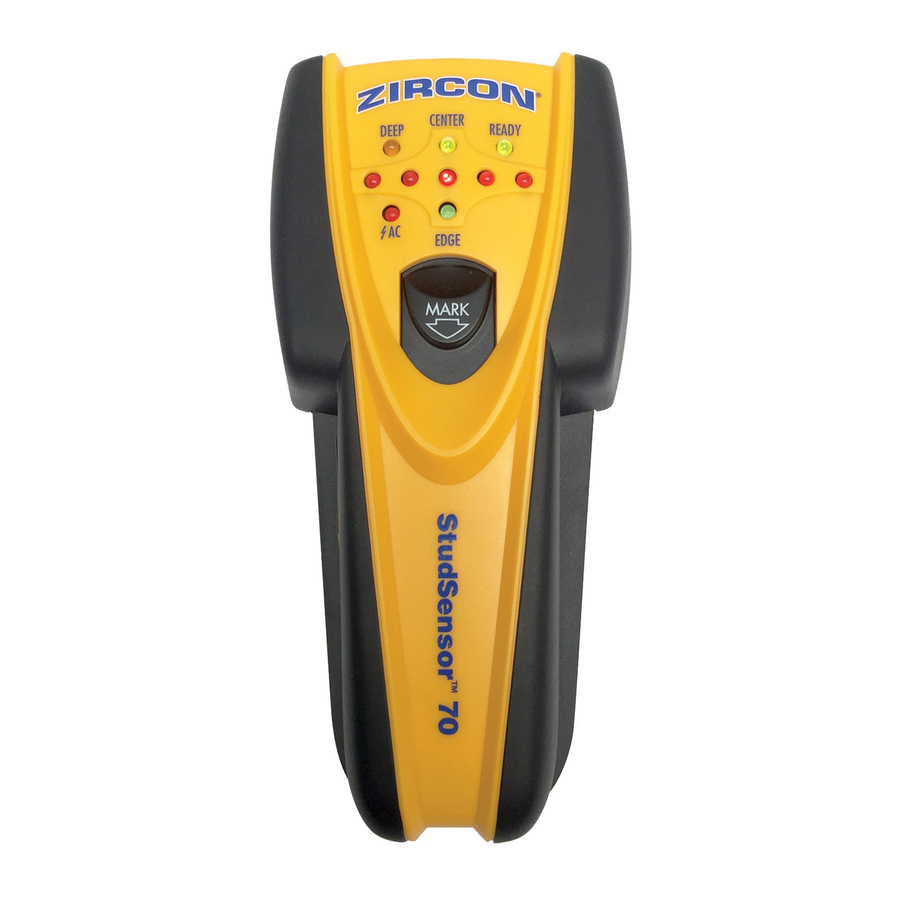

Zircon StudSensor^™ 70 detekuje stred aj okraje drevených a kovových kolíkov a trámov v stenách, podlahách a stropoch v jednom kroku. Má odolné puzdro s vysokou odolnosťou proti nárazu a patentovaný systém SpotLite^® Pointing System.

Detekcia WireWarning^® automaticky detekuje a upozorňuje na živé AC vodiče. Keď sa zistí AC napätie, rozsvieti sa ikona WireWarning^®.

Poznámka: Tento produkt je určený len na použitie s optimálnym rozsahom napätia 110–127 V.

INŠTALÁCIA BATÉRIE

Prstom alebo mincou zatlačte na uvoľnenie dvierok batérie a zdvihnutím ich odstráňte.

Vložte úplne novú 9V alkalickú batériu do priestoru a zatlačte ju na miesto.

Nasaďte dvierka batérie a zacvaknite ich.

PREVÁDZKOVÉ TIPY

Pre optimálne výsledky skenovania je dôležité správne držať StudSensor^™ 70 a pri skenovaní sa pohybovať pomaly. Nasledujúce tipy poskytnú presnejšie výsledky skenovania:

Uchopte rukoväť palcom na jednej strane a prstami na druhej strane. Uistite sa, že sa končeky prstov opierajú o nášľapnú dosku alebo sú nad ňou a nedotýkajú sa skenovaného povrchu alebo skenovacej hlavy nástroja.
Držte nástroj rovno hore a dole, rovnobežne s kolíkmi, a neotáčajte nástrojom.
Držte nástroj plocho proti stene a pri pomalom posúvaní po skenovanom povrchu nástrojom nehýbte ani ho nenakláňajte.
Nedávajte druhú ruku ani žiadnu inú časť tela na skenovaný povrch. Bude to rušiť výkon nástroja.
Ak dostávate nepravidelné výsledky skenovania, môže to byť spôsobené vlhkosťou, vlhkosťou v dutine steny alebo sadrokartónu, alebo nedávno nanesenou farbou alebo tapetou, ktorá úplne nevyschla. Aj keď vlhkosť nemusí byť vždy viditeľná, bude rušiť senzory nástroja. Nechajte stenu niekoľko dní vyschnúť.
V závislosti od blízkosti elektrických vodičov alebo potrubí k povrchu steny ich môže skener detekovať rovnako ako kolíky. Pri pribíjaní, rezaní alebo vŕtaní do stien, podláh a stropov, ktoré môžu obsahovať tieto predmety, by ste mali byť vždy opatrní.
Aby ste predišli prekvapeniam, pamätajte, že kolíky alebo trámy sú zvyčajne rozmiestnené 16 alebo 24 palcov (41 alebo 61 cm) od seba a majú šírku 1½ palca (38 mm). Všetko, čo je bližšie k sebe alebo má inú šírku, nemusí byť kolík, trám alebo protipožiarna bariéra.

Pri práci v blízkosti elektrických vodičov vždy vypnite napájanie.

SKENOVANIE RÔZNYCH POVRCHOV

Čerstvo natreté steny: Po nanesení môže trvať týždeň alebo dlhšie, kým vyschnú.

Tapeta: StudSensor^™ 70 funguje normálne na stenách pokrytých tapetami alebo látkou, pokiaľ materiály nie sú z kovovej fólie, neobsahujú kovové vlákna alebo sú po nanesení stále mokré. Tapeta môže potrebovať niekoľko týždňov na vyschnutie po nanesení.

Extrémne textúrované steny alebo akustické stropy: Pri skenovaní stropu alebo steny s nerovným povrchom položte na skenovaný povrch tenký kartón a skenujte cez kartón. Kalibrujte s kartónom na mieste v režime vysokej citlivosti.

Drevená podlaha, podkladová podlaha alebo sadrový sadrokartón cez preglejkové obloženie: Použite režim vysokej citlivosti a pohybujte nástrojom pomaly.

Latka a omietka: Vzhľadom na nepravidelnosti v hrúbke omietky sa tento nástroj neodporúča používať na latku a omietku.

StudSensor^™ 70 nemôže skenovať drevené kolíky a trámy cez betón, koberce a podložky. V režime Stud Scan nebude StudSensor^™ 70 schopný skenovať cez husté materiály, ako je sklo, keramická dlažba a fólia.

Poznámka: Hĺbka snímania a presnosť sa môžu líšiť v závislosti od vlhkosti, obsahu materiálov, textúry steny a farby. Len na vnútorné použitie.

Nespoliehajte sa výlučne na detektor pri lokalizácii predmetov za skenovaným povrchom. Použite iné zdroje informácií, ktoré vám pomôžu lokalizovať predmety pred preniknutím do povrchu. Medzi takéto ďalšie zdroje patria stavebné plány, viditeľné vstupné body potrubí a káblov do stien, napríklad v suteréne, a štandardné postupy rozstupu kolíkov 16 a 24 palcov (41 a 61 cm).

ZAPNUTIE/KALIBRÁCIA NÁSTROJA

Položte StudSensor^™ 70 plocho na stenu, potom stlačte a podržte tlačidlo Power (napájanie). Po dokončení kalibrácie sa na krátko aktivuje systém SpotLite^® Pointing System a bzučiak a nástroj začne nepretržité merania.

Poznámka: Je dôležité počkať na dokončenie kalibrácie (1–2 sekundy) pred presunutím skenera.

ACT^™ (Auto Correcting Technology - Technológia automatickej korekcie): Počas skenovania sa nástroj v prípade potreby predbežne prekalibruje. Táto rekalibrácia je zvyčajne transparentná a neposkytuje sa žiadna indikácia.

NÁJDENIE KOLÍKA

Vždy začnite so skenerom umiestneným plocho na stene, potom stlačte tlačidlo Power (napájanie). Pred presunutím nástroja počkajte na pípnutie, ktoré potvrdí dokončenie kalibrácie.

Pomaly posúvajte nástroj po povrchu. Rozsvieti sa LED dióda EDGE (okraj), ktorá indikuje umiestnenie okraja kolíka.

Pokračujte v posúvaní nástroja. Keď sa nachádza stred kolíka, zaznie bzučiak a rozsvieti sa LED dióda CENTER (stred) aj SpotLite^®.

V prípadoch hlbších kolíkov (hrubšie steny), keď sa nachádza stred kolíka, sa rozsvietia iba tri stredné a CENTER LED diódy. Ak stále nemôžete nájsť kolík, skúste nasledujúci krok.

Poznámka: Nástroj môže detekovať aj iné predmety za stenou, ako sú potrubia a vedenia. Pozrite si časť Prevádzkové tipy, kde nájdete spôsoby, ako potvrdiť, že ste našli kolík.

MÁTE ŤAŽKOSTI S LOKALIZÁCIOU KOLÍKA? VYSKÚŠAJTE REŽIM VYSOKEJ CITLIVOSTI

Ak máte ťažkosti s lokalizáciou kolíka po vykonaní kroku 4, môže to byť spôsobené tým, že kolík je hlboko (steny sú hrubé). Keď je nástroj stále umiestnený plocho na stene a zapnutý, rýchlo (do jednej sekundy) uvoľnite a znova stlačte tlačidlo Power (napájanie). Skener prejde do režimu High Sensitivity Mode (režim vysokej citlivosti) a LED dióda DEEP (hĺbka) bude nepretržite blikať. Stred veľmi hlbokého kolíka bude indikovaný rozsvietením troch stredných LED diód.

OZNAČENIE STREDU KOLÍKA

Keď sa objekt nachádza, označte jeho umiestnenie jemným stiahnutím tlačidla MARK (označenie) končekom prsta. Z prednej časti rukoväte sa vysunie hrot ceruzky, ktorý na stenu umiestni krátku, vymazateľnú čiaru.

DETEKCIA WIREWARNING^®

Detekcia WireWarning^® od spoločnosti Zircon funguje nepretržite. Keď sa zistí živé AC napätie, rozsvieti sa LED dióda WireWarning^®.

Ak sa skenovanie začne nad živým AC vodičom, LED dióda WireWarning^® bude nepretržite blikať. Za týchto okolností alebo vždy, keď je prítomné živé AC napätie, buďte mimoriadne opatrní.

Lokalizátory elektrického poľa nemusia detekovať živé AC vodiče, ak sú vodiče viac ako 2 palce (51 mm) od skenovaného povrchu, v betóne, uzavreté v potrubí, prítomné za preglejkovou stenou alebo kovovým obkladom steny, alebo ak je v prostredí alebo na skenovanom povrchu prítomná vlhkosť.

NEPREDPOKLADAJTE, ŽE V STENE NIE SÚ ŽIADNE ŽIVÉ ELEKTRICKÉ VODIČE. NEPODNIKAŤE ŽIADNE ČINNOSTI, KTORÉ BY MOHLI BYŤ NEBEZPEČNÉ, AK STENA OBSAHUJE ŽIVÝ ELEKTRICKÝ VODIČ. PRED PRENIKNUTÍM DO POVRCHU VŽDY VYPNITE ELEKTRICKÉ NAPÁJANIE, PLYN A VODU. NEDODRŽANIE TÝCHTO POKYNOV MÔŽE VIESŤ K ÚRAZU ELEKTRICKÝM PRÚDOM, POŽIARU A/ALEBO VÁŽNEMU ZRANENIU ALEBO POŠKODENIU MAJETKU.

Pri práci v blízkosti elektrických vodičov vždy vypnite napájanie.

VÝMENA HROTOV ZNAČKOVAČA

Odstránenie: Potiahnite a podržte tlačidlo MARK (označenie), aby ste úplne vysunuli hrot značkovača. Uchopte značkovač a stiahnite ho z kolíka značkovača.

Výmena: Potiahnite a podržte tlačidlo MARK (označenie), aby ste úplne vysunuli kolík značkovača. Zatlačte nový značkovač na kolík značkovača.

Poznámka: Dva náhradné značkovače sú uložené v priestore pre batérie. Ďalšie hroty značkovačov je možné objednať od zákazníckeho servisu spoločnosti Zircon na čísle 1-800-245-9265.

UŽITOČNÉ RADY (Pozri aj Prevádzkové tipy)

Situácia	Pravdepodobná príčina	Riešenie
Žiadne indikácie.	V tejto oblasti nie sú žiadne kolíky. V nástroji nie je žiadna batéria alebo je slabá.	Presuňte nástroj o niekoľko palcov (12–13 cm) doľava alebo doprava a začnite znova. Vymeňte za úplne novú 9V alkalickú batériu.
Svetlá začnú blikať a jednotka opakovane pípa.	Nástroj nie je plocho proti stene. Nástroj sa počas skenovania naklonil alebo zdvihol. (Všetky tieto faktory ovplyvňujú správnu kalibráciu.) Skenovaný povrch je príliš hustý alebo príliš mokrý na to, aby jednotka fungovala.	Pri skenovaní nerovného povrchu položte na skenovaný povrch tenký kartón a skenujte cez kartón v režime vysokej citlivosti. Uchopte rukoväť palcom na jednej strane a prstami na druhej strane, pričom sa nedotýkajte skenovaného povrchu alebo skenovacej hlavy nástroja. Držte nástroj rovno hore a dole, rovnobežne s kolíkmi, a neotáčajte nástrojom. Ak používate nástroj na nedávno páskovanej, natretej alebo tapetovanej stene, nechajte ju vyschnúť a skúste to znova. Keď je nástroj stále zapnutý, rýchlo uvoľnite a znova stlačte tlačidlo Power (napájanie), aby ste vstúpili do režimu vysokej citlivosti.
Detekuje aj iné predmety okrem kolíkov.	Elektrické vedenie a kovové alebo plastové potrubia môžu byť v blízkosti zadného povrchu steny alebo sa ho dotýkať.	Skontrolujte, či sú na oboch stranách rovnako rozmiestnené ďalšie kolíky 12, 16 alebo 24 palcov (30, 41 alebo 61 cm) od seba, alebo skontrolujte rovnaký kolík na niekoľkých miestach priamo nad alebo pod prvým nálezom. Kolíky budú bežať rovno hore a dole od podlahy po strop, zatiaľ čo potrubia môžu zmeniť smer. Odčítanie kolíka by malo byť približne 1½ palca (38 mm) od každého okraja; čokoľvek väčšie alebo menšie pravdepodobne nie je kolík, ak nie je v blízkosti dverí alebo okna.
Máte podozrenie na elektrické vodiče, ale žiadne nedetekujete.	Vodiče sú tienené kovovým potrubím, vrstvou opleteného drôtu, za kovovými obkladmi stien, preglejkovou stenou alebo iným hustým materiálom. Vodiče nemusia byť pod napätím. Vodiče hlbšie ako 2 palce (51 mm) od povrchu nemusia byť detekované.	Buďte mimoriadne opatrní, ak má oblasť preglejku, hrubú drevenú podložku za sadrokartónom alebo hrubšie ako normálne steny. Ak spínač ovláda zásuvku, uistite sa, že je zapnutý (ON) na detekciu, ale vypnutý (OFF) pri práci v blízkosti elektrických vodičov. *Buďte OPATRNÍ pri pribíjaní, pílení alebo vŕtaní do stien, podláh a stropov, kde sa tieto predmety môžu nachádzať.*
Oblasť detekcie napätia je príliš veľká.	Detekcia napätia sa môže šíriť na sadrokartóne až do vzdialenosti 12 palcov (30 cm) od každej strany skutočného elektrického vodiča.	Ak chcete zúžiť detekciu, vypnite a znova zapnite nástroj na okraji miesta, kde bol vodič detekovaný, a znova skenujte.
