ÜLEVAADE

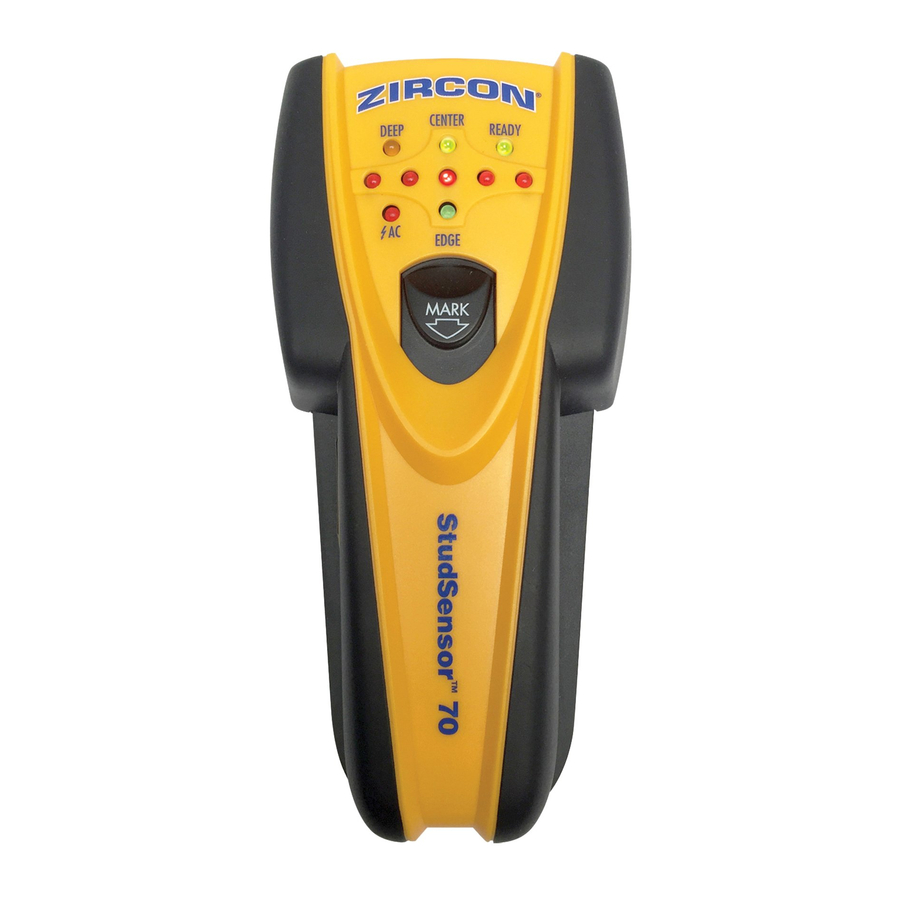

Zircon StudSensor^™ 70 tuvastab ühe sammuga nii puidust kui ka metallist naastude ja talade keskpunkti ja servad seintes, põrandates ja lagedes. Sellel on vastupidav löögikindel korpus ja patenteeritud SpotLite^® osutussüsteem.

WireWarning^® tuvastus tuvastab ja hoiatab automaatselt pingestatud vahelduvvoolu juhtmete eest. Vahelduvvoolu pinge tuvastamisel süttib WireWarning^® ikoon.

Märkus: See toode on mõeldud kasutamiseks ainult optimaalse pingevahemikuga 110–127 V.

PATAREI PAIGALDAMINE

Vajutage sõrme või mündiga patareipesa luugi vabastusnuppu ja tõstke luuk eemaldamiseks üles.

Asetage uhiuus 9 V leelispatarei pessa ja vajutage see oma kohale.

Asetage patareipesa luuk tagasi ja klõpsake see kinni.

KASUTUSNÕUANDED

Optimaalsete skannimistulemuste saamiseks on oluline StudSensor^™ 70 õigesti hoida ja skannimisel aeglaselt liikuda. Järgmised näpunäited annavad täpsemaid skannimistulemusi:

Haarake käepidemest nii, et pöial oleks ühel küljel ja sõrmed teisel küljel. Veenduge, et teie sõrmeotsad toetuksid jooksurajale või oleksid sellest kõrgemal ning ei puutuks kokku skannitava pinnaga ega tööriista skannimispeaga.
Hoidke tööriista sirgelt üles ja alla, naastudega paralleelselt, ja ärge pöörake tööriista.
Hoidke tööriista vastu seina ja ärge kõigutage ega kallutage tööriista, kui libistate seda aeglaselt üle skannitava pinna.
Vältige teise käe või mõne muu kehaosa asetamist skannitavale pinnale. See häirib tööriista tööd.
Kui saate ebakorrapäraseid skannimistulemusi, võib selle põhjuseks olla niiskus, niiskus seinaõõnes või kipsplaadis või hiljuti peale kantud värv või tapeet, mis pole täielikult kuivanud. Kuigi niiskus ei pruugi alati nähtav olla, häirib see tööriista andureid. Palun laske seinal paar päeva kuivada.
Sõltuvalt elektrijuhtmete või torude lähedusest seinapinnale võib skanner neid tuvastada samamoodi nagu naaste. Alati tuleb olla ettevaatlik, kui lüüakse naelu, lõigatakse või puuritakse seintesse, põrandatesse ja lagedesse, mis võivad neid esemeid sisaldada.
Üllatuste vältimiseks pidage meeles, et naastud või talad on tavaliselt paigutatud 16 või 24 tolli (41 või 61 cm) kaugusele ja on 1½ tolli (38 mm) laiused. Kõik, mis on lähemal või erineva laiusega, ei pruugi olla naast, tala või tulemüür.

Elektritööde läheduses töötades lülitage alati toide välja.

ERINEVATE PINNADE SKANNIMINE

Värskelt värvitud seinad: Pärast pealekandmist võib kuivamine võtta nädala või kauem.

Tapeet: StudSensor^™ 70 töötab normaalselt tapeedi või kangaga kaetud seintel, välja arvatud juhul, kui materjalid on metallfoolium, sisaldavad metallkiude või on pärast pealekandmist veel märjad. Tapeedil võib pärast pealekandmist kuluda mitu nädalat kuivamiseks.

Äärmiselt tekstuuriga seinad või akustilised laed: Ebatasase pinnaga lae või seina skannimisel asetage skannitavale pinnale õhuke papp ja skannige üle papi. Kalibreerige, papp paigas, kõrge tundlikkuse režiimis.

Puitpõrand, aluspõrand või kipsplaat vineerist voodri kohal: Kasutage kõrge tundlikkuse režiimi ja liigutage tööriista aeglaselt.

Liist ja krohv: Krohvi paksuse ebakorrapärasuste tõttu ei soovitata seda tööriista kasutada liistu ja krohvi puhul.

StudSensor^™ 70 ei saa skannida puitnaaste ja -talasid läbi betooni, vaipkatte ja alusvaiba. Stud Scan (naastu skannimise) režiimis ei saa StudSensor^™ 70 skannida läbi tihedate materjalide, nagu klaas, keraamilised plaadid ja foolium.

Märkus: Tuvastussügavus ja täpsus võivad varieeruda sõltuvalt niiskusest, materjalide sisaldusest, seina tekstuurist ja värvist. Ainult siseruumides kasutamiseks.

Ärge lootke ainult detektorile, et leida esemeid skannitud pinna taga. Kasutage muid teabeallikaid, et aidata esemeid leida enne pinnale tungimist. Sellised täiendavad allikad hõlmavad ehitusplaane, torude ja juhtmete nähtavaid sisenemispunkte seintesse, näiteks keldris, ja standardseid 16 ja 24 tolli (41 ja 61 cm) naastude vahekauguse tavasid.

TÖÖRIISTA SISSE- JA VÄLJALÜLITAMINE/KALIBREERIMINE

Asetage StudSensor^™ 70 vastu seina, seejärel vajutage ja hoidke all toitenuppu (Power button). Pärast kalibreerimise lõpetamist aktiveeruvad hetkeks SpotLite^® osutussüsteem ja summer ning tööriist alustab pidevaid mõõtmisi.

Märkus: Oluline on oodata, kuni kalibreerimine on lõppenud (1–2 sekundit), enne kui skannerit liigutate.

ACT^™ (Auto Correcting Technology – automaatne korrigeerimistehnoloogia): Skannimise ajal kalibreerib tööriist vajadusel ennast esialgu uuesti. See ümberkalibreerimine on tavaliselt läbipaistev ja selle kohta ei tehta mingeid märke.

NAASTU LEIDMINE

Alustage alati nii, et skanner on asetatud vastu seina, seejärel vajutage toitenuppu (Power button). Enne tööriista liigutamist oodake, kuni piiks kinnitab, et kalibreerimine on lõppenud.

Libistage tööriista aeglaselt üle pinna. EDGE LED (serva LED) süttib, näidates naastu serva asukohta.

Jätkake tööriista libistamist. Kui naastu keskpunkt on leitud, kostab summer ja süttivad nii CENTER LED (keskmine LED) kui ka SpotLite^®.

Sügavamate naastude (paksemate seinte) korral süttivad naastu keskpunkti leidmisel ainult kolm keskmist ja CENTER LED (keskmine LED). Kui te ikka veel naastu ei leia, proovige järgmist sammu.

Märkus: Tööriist võib tuvastada ka muid esemeid seina taga, näiteks torusid ja kaableid. Vaadake jaotist Kasutusnõuanded, et saada teavet selle kohta, kuidas veenduda, et olete leidnud naastu.

KAS NAASTU ON RASKE LEIDA? PROOVI KÕRGE TUNDLIKKUSE REŽIIMI

Kui teil on pärast 4. sammu järgimist raskusi naastu leidmisega, võib see olla tingitud sellest, et naast on sügaval (seinad on paksud). Kui tööriist on endiselt vastu seina ja sisse lülitatud, vabastage ja vajutage kiiresti (ühe sekundi jooksul) toitenuppu (Power Button) uuesti. Skanner lülitub kõrge tundlikkuse režiimi ja DEEP LED (sügavuse LED) vilgub pidevalt. Väga sügava naastu keskpunkti näitavad kolm keskmist LED-i.

NAASTU KESKPUNKT MÄRGISTAMINE

Kui objekt on leitud, märkige asukoht, tõmmates sõrmeotsaga õrnalt alla MARK (märgi) nuppu. Käepideme esiosast ulatub välja pliiatsiots, mis asetab seinale lühikese kustutatava joone.

WIREWARNING^® TUVASTUS

Zirconi WireWarning^® tuvastus töötab pidevalt. Kui tuvastatakse pingestatud vahelduvvoolu pinge, süttib WireWarning^® LED.

Kui skannimine algab pingestatud vahelduvvoolu juhtme kohal, vilgub WireWarning^® LED pidevalt. Olge sellistes olukordades äärmiselt ettevaatlik või kui pingestatud vahelduvvool on olemas.

Elektrivälja lokaatorid ei pruugi tuvastada pingestatud vahelduvvoolu juhtmeid, kui juhtmed on skannitud pinnast rohkem kui 2 tolli (51 mm) kaugusel, betoonis, kaablitorus, vineerist nihkeseina või metallist seinakatte taga või kui keskkonnas või skannitud pinnal on niiskust.

ÄRGE EELDAGE, ET SEINAS EI OLE PINGESTATUD ELEKTRIJUHTMEID. ÄRGE TEHKE TOIMINGUID, MIS VÕIVAD OLLA OHTLIKUD, KUI SEIN SISALDAB PINGESTATUD ELEKTRIJUHTMEID. ENNE PINNALE TUNGIMIST LÜLITAGE ALATI VÄLJA ELEKTRITOIDE, GAASI- JA VEESÜSTEEMID. NENDE JUHISTE MITTEJÄRGIMINE VÕIB PÕHJUSTADA ELEKTRILÖÖGI, TULEKAHJU JA/VÕI TÕSISEID VIGASTUSI VÕI VARALIST KAHJU.

Elektritööde läheduses töötades lülitage alati toide välja.

MARKERI OTSAKUTE VAHETAMINE

Eemaldamine: Tõmmake ja hoidke MARK (märgi) nuppu all, et markeriots täielikult välja sirutada. Haarake markerist ja tõmmake see markeripostilt maha.

Asendamine: Tõmmake ja hoidke MARK (märgi) nuppu all, et markeripost täielikult välja sirutada. Lükake uus marker markeripostile.

Märkus: Kaks varumarkerit on hoiustatud patareipesas. Täiendavaid markeriotsikuid saab tellida Zirconi klienditeenindusest numbril 1-800-245-9265.

KASULIKUD NÕUANDED (Vaata ka Kasutusnõuandeid)

Olukord	Tõenäoline põhjus	Lahendus
Puuduvad näidud.	Selles piirkonnas pole naaste. Tööriistas pole patareid või on see tühi.	Liigutage tööriista mitu tolli (12–13 cm) vasakule või paremale ja alustage uuesti. Asendage uhiuue 9 V leelispatareiga.
Tuled hakkavad vilkuma ja seade piiksub korduvalt.	Tööriist ei ole vastu seina. Tööriist on skannimise ajal kallutatud või üles tõstetud. (Kõik need tegurid mõjutavad õiget kalibreerimist.) Skannimispind on seadme tööks liiga tihe või liiga märg.	Ebatasase pinna skannimisel asetage skannitavale pinnale õhuke papp ja skannige üle papi kõrge tundlikkuse režiimis. Haarake käepidemest nii, et pöial oleks ühel küljel ja sõrmed teisel küljel, puutumata kokku skannitava pinnaga ega tööriista skannimispeaga. Hoidke tööriista sirgelt üles ja alla, naastudega paralleelselt, ja ärge pöörake tööriista. Kui kasutate tööriista hiljuti teibitud, värvitud või tapeeditud seinal, laske sellel kuivada ja proovige uuesti. Kui tööriist on endiselt sees, vabastage ja vajutage kiiresti toitenuppu (Power button) uuesti, et lülituda kõrge tundlikkuse režiimi.
Tuvastab peale naastude ka muid esemeid.	Elektrijuhtmed ja metallist või plastist torud võivad olla seina tagapinnal lähedal või seda puudutada.	Kontrollige, kas mõlemal küljel on võrdselt paigutatud muid naaste 12, 16 või 24 tolli (30, 41 või 61 cm) kaugusel, või kontrollige sama naastu mitmes kohas otse esimesest leiust kõrgemal või allpool. Naastud jooksevad sirgelt üles ja alla põrandast laeni, samas kui torud võivad suunda muuta. Naastu näit oleks igast servast umbes 1½ tolli (38 mm) kaugusel; kõik, mis on suurem või väiksem, ei ole tõenäoliselt naast, kui see ei asu ukse või akna lähedal.
Kahtlustate elektrijuhtmeid, kuid ei tuvasta neid.	Juhtmed on varjestatud metalltoruga, punutud traadikihiga, metallist seinakatete, vineerist nihkeseina või muu tiheda materjali taga. Juhtmed ei pruugi olla pingestatud. Pinnast sügavamal kui 2 tolli (51 mm) asuvaid juhtmeid ei pruugita tuvastada.	Olge eriti ettevaatlik, kui piirkonnas on vineer, paks puitvooder kipsplaadi taga või tavalisest paksemad seinad. Kui lüliti juhib pistikupesa, veenduge, et see on tuvastamiseks SEES, kuid elektritööde läheduses töötades VÄLJAS. *Olge ETTEVAATLIK, kui lööte naelu, saete või puurite seintesse, põrandatesse ja lagedesse, kus need esemed võivad olla.*
Pinge tuvastamise ala on liiga suur.	Pinge tuvastamine võib kipsplaadil levida kuni 12 tolli (30 cm) kaugusele tegeliku elektrijuhtme mõlemalt küljelt.	Tuvastamise kitsendamiseks lülitage tööriist välja ja uuesti sisse juhtme tuvastamise serval ja skannige uuesti.
