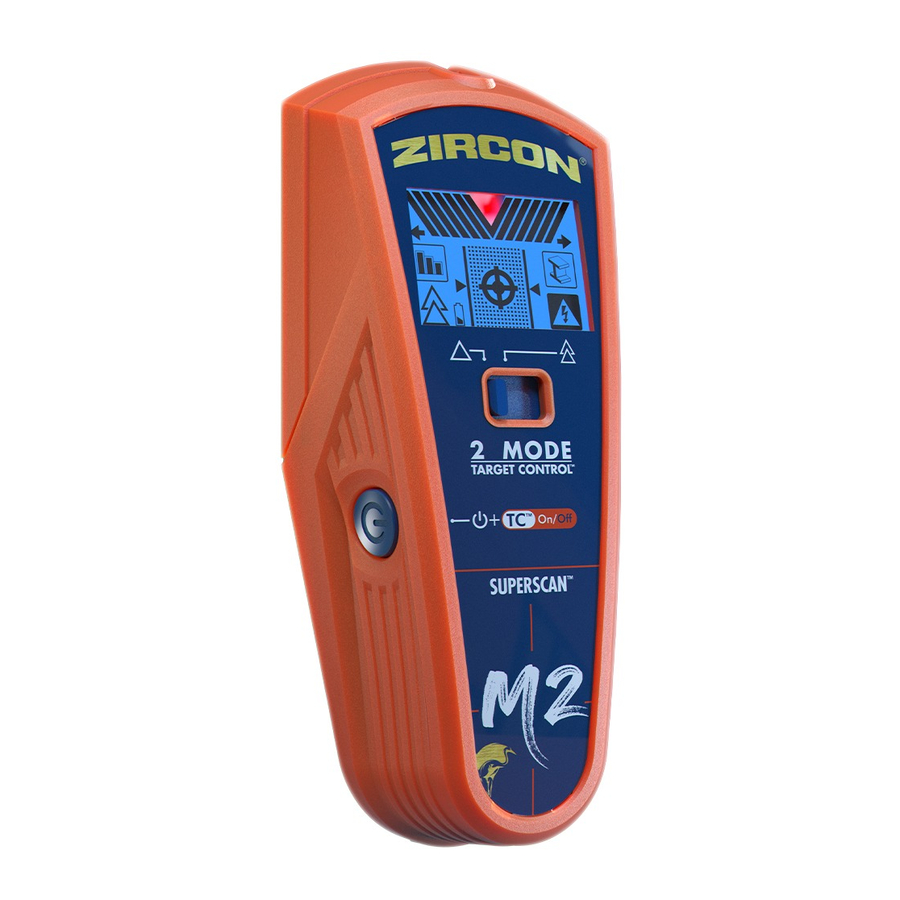

Zircon SuperScan M2 - Haladó gerendakereső használati útmutató

KEZDÉS ELŐTT

A ZIRCON^® GERENDAKERESŐK A FAL MÖGÖTTI SŰRŰSÉGVÁLTOZÁSOK ÉRZÉKELÉSÉVEL MŰKÖDNEK. MÁS TÁRGYAK IS ÉSZLELHETŐK, KÜLÖNÖSEN, HA NAGYON KÖZEL VANNAK A FALHOZ. NE TÉTELEZZE FEL, HOGY MINDEN ÉSZLELT DOLOG GERENDA.

• Mindig új, 9 V-os alkáli elemet használjon, amelynek lejárati ideje legalább 3 évvel a jelenlegi dátum után van. Az elem irányát igazítsa az elemtartó belsejében lévő képhez.
• Ne hagyatkozzon kizárólag a szerszámra a felület mögötti tárgyak helyének meghatározásához. Használjon más információkat is a tárgyak helyének meghatározásához, mielőtt behatolna a felületbe, beleértve az építési terveket, a csövek látható bevezetési pontjait, a falakba vezető vezetékeket, például egy pincében, és a szokásos gerendaközök gyakorlatát.
• Mindig a Target Control^™ (TC^™) módban kezdje a szkennelést, amely a szokásos, egyrétegű gipszkartonon keresztül szkennel, legfeljebb ³/4" (19 mm) mélységig.
• Mindig több különböző magasságban szkennelje a falon a gerendákat, és jelölje meg a gerendakereső által jelzett összes célpont helyét. Ezt nevezzük "a fal feltérképezésének". A csövek és más tárgyak valószínűleg nem adnak következetes értékeket a padlótól a mennyezetig, mint egy gerenda.
• A gerendák általában a padlótól a mennyezetig futnak, kivéve az ablakok felett és alatt, valamint az ajtók felett.
• A leolvasásoknak mindig következetesnek és megismételhetőnek kell lenniük.
• A Zircon^® gerendakeresők csak beltéri használatra ajánlottak.
• A falakban, padlókban vagy mennyezetekben általában található egyéb tárgyak a vízvezetékek (műanyag és fém), a gázvezetékek, a tűzfogók és az elektromos vezetékek.
• Az érzékelési mélység és pontosság a szkennelési környezet körülményeitől függően változhat, mint például az ásványianyag-tartalom, a nedvesség, a textúra és a falanyagok konzisztenciája.
• Az elektromos vezetékek vagy csövek falhoz való közelségétől függően a szerszám ugyanúgy érzékelheti azokat, mint a gerendákat.

Mindig legyen óvatos, amikor szögeket ver, vág vagy fúr a falakba, padlókba és mennyezetekbe, amelyek ezeket a tárgyakat tartalmazhatják. Legyen rendkívül óvatos ilyen körülmények között, vagy amikor feszültség alatt álló váltóáramú vezetékek vannak jelen.

• A gerendák általában 16" vagy 24" (40 cm vagy 60 cm) távolságra vannak egymástól a központban, általában 1¹/2" (38 mm) szélesek, és tűzfogók választhatják el őket. Bármi, ami közelebb van egymáshoz, vagy más szélességű, nem biztos, hogy gerenda.

A "Bízz, de ellenőrizz" technika segíthet jelezni a "biztonságosan fúrható" zónákat, hogy minimalizálja a meglévő fémek, például szögek, csavarok és védőlemezek eltalálását a gerendán. Amikor a szálkereszt megjelenik TC^™ módban, futtassa a szerszámot függőlegesen fel és le a gerendán. A gerenda jelzők (szálkereszt, éljelzők, célpontjelző sávok, célpont reflektorfény és SpotLite^® mutató) mind kikapcsolnak a csavarok és más fémek felett, majd újra bekapcsolnak, amikor a gerenda fémmentes. A "biztonságosan fúrható" zónák általában a szomszédos gipszkarton csavarok, szögek vagy védőlemezek között vannak, feltételezve, hogy az építő megfelelően szerelte fel a fém védőlemezeket a gerendára, valamint a vízvezeték és az elektromos vezetékek fölé. Ha a gerenda jelzők nem tűnnek el, amikor függőlegesen fel és le futtatja a tárgyat TC^™ módban, a gipszkarton csavarok, szögek és védőlemezek hiánya azt jelzi, hogy ez egy nem fémes tárgy, például műanyag vízvezeték vagy PEX cső lehet, és nem szabad gerendának nézni.

ÁTTEKINTÉS

Forradalmi Target Control™ (TC™) technológiával
A SuperScan^™ M2 gerendakereső TC^™ technológiával rendelkezik, amely a fa gerendák megtalálására van hangolva, miközben kiszűri a fémes téves pozitív tárgyakat, például a vízvezetékeket, csatornákat, hevedereket, konzolokat vagy csöveket a felületek alatt. A TC^™ móddal a felhasználók használhatják a "Bízz, de ellenőrizz" technikát, hogy segítsenek azonosítani a "biztonságosan fúrható" zónákat a szomszédos gipszkarton csavarok, szögek és védőlemezek között.

Három szkennelési mód:

• Target Control^™ (TC^™) megkeresi a fa gerendák közepét, széleit és irányát (miközben figyelmen kívül hagyja a fémet) legfeljebb ³/4" (19 mm) mélységig. Az LCD halványkék fénnyel lesz háttérvilágítva. TC^™ módban a LoLevel^™ jelző alacsony (gyenge) jelű tárgyakat jelez, mint például műanyag vízvezetékek, műanyag szennyvízelvezetők vagy ³/4" (19 mm)-nél mélyebb gerendák. A gerendajelekhez képest a LoLevel^™ jelző segíthet megkülönböztetni a gerendákat a téves pozitív eredményektől.
• A StudScan megkeresi a fa és fém gerendák közepét, széleit és irányát legfeljebb ³/4" (19 mm) mélységig. Az LCD ebben a módban nem lesz háttérvilágítva. StudScan módban a jelerősség jelző ugyanazt az ikont használja, mint a LoLevel^™ jelző. Ha a TC^™ ki van kapcsolva, az erős jelet a teljes jelerősség sávok jelzik.
• A DeepScan^® megkeresi a gerendák (fa és fém) közepét, széleit és irányát legfeljebb 1¹/2" (38 mm) mélységig. Az LCD zöld fénnyel lesz háttérvilágítva.

MEGJEGYZÉS: A TC^™ és a StudScan ugyanazt a kapcsolóbeállítást használja, de eltérően működik. A StudScan szkennelés közben fa és fém gerendákat is érzékel, míg a TC^™ csak fa gerendákat érzékel és figyelmen kívül hagyja a fémet. A két mód között a TC^™ módban az LCD halványkék háttérvilágítása különbözteti meg. A StudScan nincs háttérvilágítva. A MetalliWarning^™ jelző akkor jelenik meg, ha fémet észlel vagy veszélyesen közel van a TC^™, StudScan és DeepScan^® módban.

WIREWARNING^® ÉRZÉKELÉS

A Zircon^® WireWarning^® Érzékelés folyamatosan érzékeli és figyelmeztet az élő, árnyékolatlan AC (váltakozó áramú) vezetékekre bármelyik módban. Ha élő AC feszültséget észlel, figyelmeztető jelzés jelenik meg, és a képernyő pirosan villogni kezd, amíg a szerszámot kellőképpen el nem távolítják az élő vezetéktől. Ha a kalibrálás AC vezeték felett kezdődik bármelyik módban, az AC ikon villogni fog.

Legyen rendkívül óvatos ilyen körülmények között, vagy amikor feszültség alatt álló váltóáramú vezetékek vannak jelen.

A szerszám nem észlelheti az AC tevékenységet, ha a vezetékek több mint 2" (50 mm) távolságra vannak a szkennelt felület mögött, betonban, csatornában vannak elhelyezve, rétegelt lemezből készült nyírófal vagy fémes falburkolat mögött vannak, vagy ha nedvesség van jelen a környezetben vagy a szkennelt felületen.

9 VOLTOS ELEM BEHELYEZÉSE

Mindig új, 9 V-os alkáli elemet használjon, amelynek lejárati ideje legalább 3 évvel a jelenlegi dátum után van. Az elem irányát igazítsa az elemtartó belsejében lévő képhez.

Ne hagyatkozzon kizárólag a szerszámra a felület mögötti tárgyak helyének meghatározásához. Használjon más információkat is a tárgyak helyének meghatározásához, mielőtt behatolna a felületbe, beleértve az építési terveket, a csövek és vezetékek látható bevezetési pontjait a falakba, például egy pincében, és a szokásos gerendaközök gyakorlatát.

MÓD KIVÁLASZTÁSA / BEKAPCSOLÁS

Állítsa a módválasztó kapcsolót a kívánt módba: TC^™ / StudScan és DeepScan^®.

A szerszám aktiválásához nyomja meg és tartsa lenyomva a Power Button (bekapcsoló gombot). A készülék 1-2 másodperccel a Power Button (bekapcsoló gomb) elengedése után kikapcsol.

TISZTA FA GERENDA KERESÉSE TARGET CONTROL^™ (TC^™) MÓDBAN

A TC^™ a fa gerendák érzékelésére szolgál a szkennelés során. A legjobb eredmény érdekében tartsa a szerszámot az ábrán látható módon, és lassan mozgassa a szkennelés során. Ne érintse meg a felületet a kalibrálás vagy a szkennelés során.

1. Állítsa a módot TC^™ / StudScan kapcsolóra.
2. Tartsa a szerszámot laposan a falhoz, majd nyomja meg és tartsa lenyomva a Power Button (bekapcsoló gombot). (A ábra) A készülék 1–2 másodperc alatt kalibrálódik. A helyes kalibrálást egy rövid hangjelzés, a SpotLite^® Pointer (SpotLite^® mutató) villanása és az ikonok felvillanása jelzi. Ha kalibrációs hiba lép fel, az összes ikon folyamatosan villog.

   MEGJEGYZÉS: A képernyő halványkék háttérvilágítással rendelkezik TC^™ módban.
   NE MOZGATSA A SZERSZÁMOT A KALIBRÁLÁS ALATT.
3. A Power Button (bekapcsoló gomb) lenyomva tartása közben lassan csúsztassa a szerszámot a fal mentén. Amikor a szerszám megtalálja egy gerenda szélét, megjelenik az Edge Indicator (éljelző). (B ábra)

4. Folytassa a csúsztatást. Amikor a szerszám megtalálja egy gerenda közepét, megjelennek a Crosshairs (célkeresztek), és a SpotLite^® világít. Jelölje meg azt a pontot, ahol a gerendát megtalálta. (C ábra)

5. A szerszám használat közben automatikusan újrakalibrálódik. Ha a két ACT^™ nyíl megjelenik az LCD-n, a szerszámot egy gerenda felett kalibrálták, majd eltávolították. Ez az ACT^™ (Auto Correcting Technology - automatikus korrekciós technológia) működésben.
   MEGJEGYZÉS: A LoLevel^™ Indicator (LoLevel^™ jelző) gyorsan zuhanó sávokat jelenít meg, amikor a készülék tartósan gyenge jelet érzékel, ami hamis pozitív objektum jelenlétét jelezheti.
6. Használja a Trust but Verify ("bízz, de ellenőrizz") technikát a gipszkarton csavarok vagy szögek fel-le kereséséhez a gerendán, hogy megbizonyosodjon arról, hogy fa gerendát talált. Más tárgyak, például a műanyag vízvezetékcsövek nem tartalmaznak szögeket vagy gipszkarton csavarokat. (További információkért lásd a KEZDÉS ELŐTT alatti fontos megjegyzést.)

GERENDA KERESÉSE STUDSCAN MÓDBAN (TC^™ KI)

1. Állítsa a módot TC^™ / StudScan kapcsolóra.
2. Tartsa a szerszámot laposan a falhoz, nyomja meg a Power Button (bekapcsoló gombot), engedje el, majd nyomja meg újra, és tartsa lenyomva másodszorra. A készülék 1–2 másodperc alatt kalibrálódik. Egy rövid hangjelzés megerősíti, hogy a kalibrálás befejeződött. Ha kalibrációs hiba lép fel, az összes ikon folyamatosan villog.
   MEGJEGYZÉS: A szerszám StudScan módban van (TC^™ ki), amikor az LCD háttérvilágítása ki van kapcsolva. Ha a TC^™ mód ki van kapcsolva, a fémtárgyak gerendaként jelenhetnek meg, és a Signal Strength Indicator (jelerősség jelző) folyamatos erősségű sávokkal rendelkezik.
   NE MOZGATSA A SZERSZÁMOT A KALIBRÁLÁS ALATT.
3. A Power Button (bekapcsoló gomb) lenyomva tartása közben lassan csúsztassa a szerszámot a fal mentén. Amikor a szerszám megtalálja egy gerenda szélét, megjelenik az Edge Indicator (éljelző).
4. Folytassa a csúsztatást. Amikor a szerszám megtalálja egy gerenda közepét, a Crosshairs (célkeresztek) bekapcsolnak, a SpotLite^® világít, és egy hangjelzés hallható. (D ábra) Jelölje meg azt a pontot, ahol a gerendát megtalálta.

5. A szerszám használat közben automatikusan újrakalibrálódik. Ha a két ACT^™ nyíl megjelenik az LCD-n, a szerszámot ^{D ábra} túl közel kalibrálták egy gerendához, majd eltávolították. Ez az ACT^™ (Auto Correcting Technology - automatikus korrekciós technológia) működésben. (E ábra)


A TC^™ módba való visszatéréshez engedje el, majd nyomja meg újra a Power Button (bekapcsoló gombot). Amikor a kijelző halványkék háttérvilágítású, akkor visszatért a TC^™ módba.

SZKENNELÉS DEEPSCAN^® MÓDBAN

A DeepScan^® módot mélyebb gerendák keresésére vagy vastagabb falakhoz való használatra használják. Akár 1¹/2" (38 mm) mély gerendákat is képes érzékelni.

1. Állítsa a módot DeepScan^®-re.
2. Ismételje meg a STUDSCAN MÓD szakasz 2–4. lépéseit.
   MEGJEGYZÉS: Vastagabb felületeken történő szkenneléskor előfordulhat, hogy a készülék nem talál éleket a ³/4" (19 mm)-nél vastagabb felületeken.

NE FELTÉTELEZZE, HOGY NINCSENEK FESZÜLTSÉG ALATTI ELEKTROMOS VEZETÉKEK A FALBAN. NE TEGYEN OLYAN LÉPÉSEKET, AMELYEK VESZÉLYESEK LEHETNEK, HA A FAL FESZÜLTSÉG ALATTI ELEKTROMOS VEZETÉKET TARTALMAZ. MINDIG KAPCSOLJA KI AZ ÁRAM-, GÁZ- ÉS VÍZELLÁTÁST, MIELŐTT EGY FELÜLETET ÁTTÖR. AZ UTASÍTÁSOK BE NEM TARTÁSA ÁRAMÜTÉST, TÜZET ÉS/VAGY SÚLYOS SÉRÜLÉST VAGY VAGYONI KÁRT OKOZHAT.

KÜLÖNBÖZŐ ANYAGOKKAL VALÓ MUNKA

Tapéta A szerszám normálisan működik tapétával vagy szövettel borított falakon, kivéve, ha az anyagok fémfóliák, fémszálakat tartalmaznak, vagy még nedvesek a felhordás után. A tapétának a felhordás után több hétig is száradnia kellhet. Frissen festett falak A felhordás után egy hétig vagy tovább is eltarthat a száradás.

Lécváz és vakolat Ez a szerszám nem lécváz és vakolat feletti szkennelésre készült.

Erősen texturált falak vagy akusztikus mennyezetek Ha egyenetlen felületű mennyezetet vagy falat szkennel, helyezzen vékony kartont a szkennelendő felületre, és szkennelje át a kartont DeepScan^® módban.

Fapadló, aljzatpadló vagy gipszkarton rétegelt lemez burkolaton Használja a DeepScan^® módot, és lassan mozgassa a szerszámot. Ez a szerszám nem tud fa gerendákat és gerendákat szőnyegen és párnázáson keresztül szkennelni.

MEGJEGYZÉS: Az érzékelési mélység és pontosság a szkennelési környezet körülményeitől, például az ásványi anyag tartalmától, a nedvességtől, a textúrától és a fali anyagok konzisztenciájától függően változhat.

Elektromos vezetékek és csövek Attól függően, hogy az elektromos vezetékek vagy csövek milyen közel vannak a fal felületéhez, a szerszám gerendákként érzékelheti őket.

Mindig óvatosan kell eljárni, amikor szögel, vág vagy fúr olyan falakba, padlókba és mennyezetekbe, amelyek ilyen elemeket tartalmazhatnak.

Gerendák A gerendák általában 16" vagy 24" (40 cm vagy 60 cm) távolságra vannak egymástól középen, és 1¹/2" (38 mm) szélesek.

Bármi, ami közelebb van egymáshoz, vagy más szélességű, nem biztos, hogy gerenda.

HIBAELHÁRÍTÁS ÉS ÉPÍTÉSI TIPPEK

Olvassa be a QR-kódot további információkért.

1. ez az eszköz nem okozhat káros interferenciát, és
2. ennek az eszköznek el kell viselnie minden beérkező interferenciát, beleértve az olyan interferenciát is, amely nem kívánt működést okozhat.
