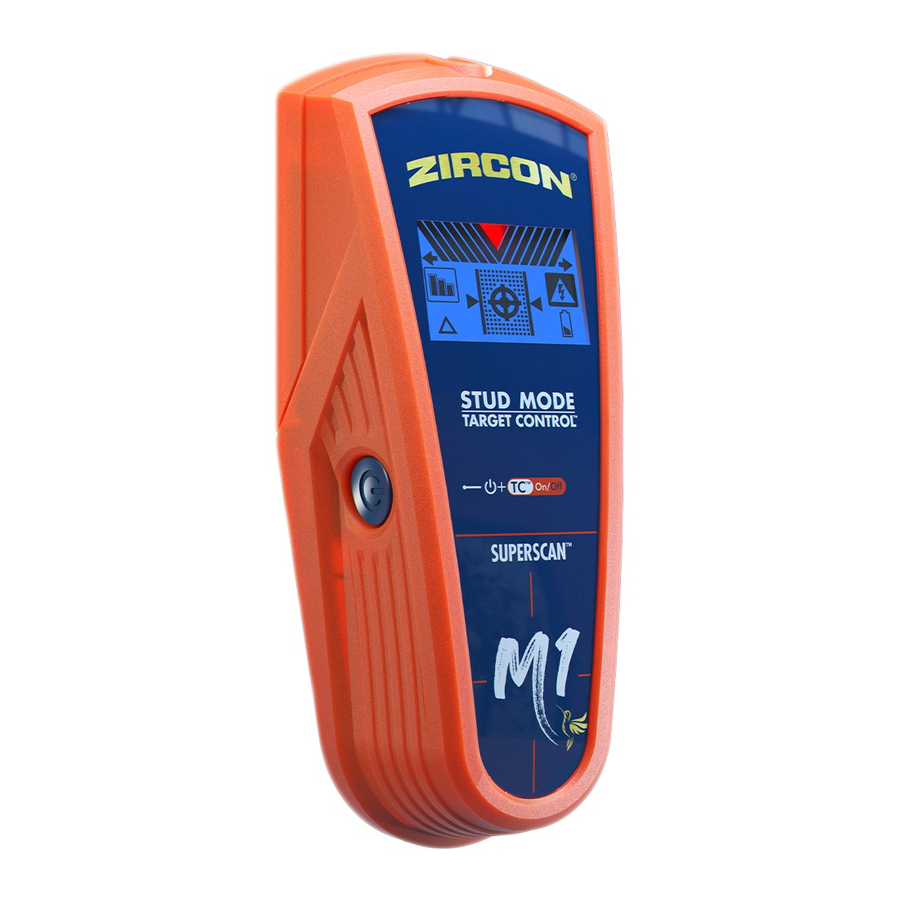

Zircon SuperScan M1 - Haladó Szintű Gerendakereső Kézikönyv

Tartalom

1 KEZDÉS ELŐTT
2 ALKATRÉSZEK ÉS JELLEMZŐK
- 2.1 Forradalmi Target Control (TC) technológiával
- 2.2 Két szkennelési mód
3 WIREWARNING ÉRZÉKELÉS
4 9 VOLTOS ELEM BEHELYEZÉSE
5 BEKAPCSOLÁS
6 TISZTA FAGERENDA KERESÉSE TARGET CONTROL (TC) MÓDBAN
7 GERENDA KERESÉSE STUDSCAN MÓDBAN (TC KI)
8 KÜLÖNBÖZŐ ANYAGOKKAL VALÓ MUNKA
9 HIBAELHÁRÍTÁS ÉS ÉPÍTÉSI TIPPEK
10 Hivatkozások
11 Kézikönyv letöltése
12 Más nyelveken

KEZDÉS ELŐTT

A ZIRCON^® GERENDAKERESŐK A FAL MÖGÖTTI SŰRŰSÉGVÁLTOZÁSOK ÉRZÉKELÉSÉVEL MŰKÖDNEK. MÁS TÁRGYAK IS ÉSZLELHETŐK, KÜLÖNÖSEN, HA NAGYON KÖZEL VANNAK A FALHOZ. NE TÉTELEZZE FEL, HOGY MINDEN ÉSZLELT DOLOG GERENDA.

Mindig új 9V-os alkáli elemet használjon, amelynek lejárati ideje legalább 3 évvel későbbi, mint a jelenlegi dátum. Az elem irányát igazítsa az elemtartó belsejében lévő képhez.
Ne hagyatkozzon kizárólag a szerszámra a felület mögötti tárgyak helyének meghatározásához. Használjon más információkat is a tárgyak helyének meghatározásához, mielőtt áthatolna a felületen, beleértve az építési terveket, a csövek látható belépési pontjait, a falakba vezető vezetékeket, például egy pincében, és a szokásos gerenda-távolságokat.
Mindig a Target Control^™ (TC^™) módban kezdje a szkennelést, amely a szokásos egylétegű gipszkartonon keresztül szkennel, legfeljebb ³/4" (19 mm) mélységig.
Mindig több különböző magasságban szkennelje a falon a gerendákat, és jelölje meg a gerendakereső által jelzett összes célpont helyét. Ezt nevezzük "fal feltérképezésének". A csövek és más tárgyak valószínűleg nem adnak következetes értékeket a padlótól a mennyezetig, mint egy gerenda.
A gerendák általában a padlótól a mennyezetig futnak, kivéve az ablakok felett és alatt, valamint az ajtók felett.
Az értékeknek mindig következetesnek és megismételhetőnek kell lenniük.
A Zircon^® gerendakeresők csak beltéri használatra ajánlottak.
A falakban, padlókban vagy mennyezetekben általában található egyéb tárgyak a vízvezetékek (műanyag és fém), gázvezetékek, tűzgátak és elektromos vezetékek.
Az érzékelési mélység és pontosság a szkennelési környezet körülményeitől függően változhat, mint például az ásványianyag-tartalom, a nedvesség, a textúra és a falanyagok konzisztenciája.
Az elektromos vezetékek vagy csövek falhoz való közelségétől függően a szerszám ugyanúgy érzékelheti őket, mint a gerendákat.

Mindig körültekintően kell eljárni, amikor szögel, vág vagy fúr a falakban, padlókban és mennyezetekben, amelyek ezeket a tárgyakat tartalmazhatják. Legyen rendkívül óvatos ilyen körülmények között, vagy amikor feszültség alatt álló váltóáramú vezetékek vannak jelen.
A gerendák általában 16" vagy 24" (40 cm vagy 60 cm) távolságra vannak egymástól, általában 1¹/2" (38 mm) szélesek, és tűzgátak választhatják el őket. Bármi, ami közelebb van egymáshoz, vagy más szélességű, nem biztos, hogy gerenda.

A "Trust but Verify" ("Bízz, de ellenőrizz") egy olyan technika, amely segíthet a "biztonságosan fúrható" zónák jelzésében, hogy minimalizálja a meglévő fémek, például szögek, csavarok és védőlemezek eltalálását egy gerendán. Amikor a Crosshairs (szálkereszt) megjelenik TC^™ módban, futtassa a szerszámot függőlegesen fel és le a gerendán. A gerenda jelzők (Crosshairs (szálkereszt), Edge Indicators (éljelzők), Target Indicator Bars (célpontjelző sávok), Target Spotlight (célpont reflektorfény) és SpotLite^® Pointer (SpotLite^® mutató)) mind kikapcsolnak a csavarok és más fémek felett, majd újra bekapcsolnak, amikor a gerenda fémtől mentes. A "biztonságosan fúrható" zónák általában a szomszédos gipszkarton csavarok, szögek vagy védőlemezek között vannak, feltételezve, hogy az építő megfelelően szerelte fel a fém védőlemezeket a gerendára, valamint a vízvezeték és az elektromos vezetékek felett. Ha a gerenda jelzők nem tűnnek el, amikor függőlegesen fel és le futtatja a tárgyat TC^™ módban, a gipszkarton csavarok, szögek és védőlemezek hiánya azt jelzi, hogy ez egy nem fémes tárgy, például műanyag vízvezeték vagy PEX cső lehet, és nem szabad gerendának nézni.

ALKATRÉSZEK ÉS JELLEMZŐK

Forradalmi Target Control™ (TC™) technológiával

A TC^™ technológia a fagerendák megtalálására van hangolva, miközben kiszűri (elutasítja) a fémes vagy alacsony jelű téves pozitív tárgyakat, például a vízvezetékeket, csatornákat, hevedereket, konzolokat vagy műanyag vízcsöveket. A TC^™ móddal a felhasználók a "Trust but Verify" ("Bízz, de ellenőrizz") technikát használhatják a "biztonságosan fúrható" zónák azonosítására a szomszédos gipszkarton csavarok, szögek és védőlemezek között.

Két szkennelési mód

Target Control^™ (TC^™) megkeresi a fagerendák közepét, széleit és irányát (miközben figyelmen kívül hagyja a fémet) legfeljebb ³/4" (19 mm) mélységig. Az LCD kék fénnyel lesz háttérvilágítva. TC^™ módban a LoLevel^™ Indicator (LoLevel^™ jelző) alacsony (gyenge) jelű tárgyakat jelez, például műanyag vízcsöveket, műanyag szennyvízelvezetőket vagy ³/4" (19 mm)-nél mélyebb gerendákat. A gerendajelekkel összehasonlítva a LoLevel^™ Indicator (LoLevel^™ jelző) segíthet megkülönböztetni a gerendákat a téves pozitív eredményektől.
StudScan megkeresi a fa- és fémgerendák közepét, széleit és irányát legfeljebb ³/4" (19 mm) mélységig.
Ebben a módban az LCD nem lesz háttérvilágítva. StudScan módban a Signal Strength Indicator (Jelerősség jelző) ugyanazt az ikont használja, mint a LoLevel^™ Indicator (LoLevel^™ jelző). Ha a TC^™ ki van kapcsolva, az erős jelet a teljes jelerősségű sávok jelzik.

WIREWARNING^® ÉRZÉKELÉS

A Zircon^® WireWarning^® Detection folyamatosan érzékeli és figyelmeztet a feszültség alatt álló, árnyékolatlan váltóáramú (AC) vezetékekre mindkét módban. Ha feszültség alatt álló váltóáramot észlel, figyelmeztető jelzés jelenik meg, és a képernyő pirosan villogni kezd, amíg a szerszámot kellőképpen el nem távolítják a feszültség alatt álló vezetéktől. Ha a kalibrálás váltóáramú vezeték felett kezdődik mind TC^™, mind StudScan módban, az AC ikon villogni fog.

Legyen rendkívül óvatos ilyen körülmények között, vagy amikor feszültség alatt álló váltóáramú vezetékek vannak jelen.

Előfordulhat, hogy a szerszám nem érzékeli a váltóáramú tevékenységet, ha a vezetékek több mint 2" (50 mm) távolságra vannak a szkennelt felület mögött, betonban, csatornában, rétegelt lemezből készült nyírófal mögött vagy fémes falburkolat mögött, vagy ha nedvesség van jelen a környezetben vagy a szkennelt felületen.

9 VOLTOS ELEM BEHELYEZÉSE

Mindig új 9V-os alkáli elemet használjon, amelynek lejárati ideje legalább 3 évvel későbbi, mint a jelenlegi dátum. Az elem irányát igazítsa az elemtartó belsejében lévő képhez.

Ne hagyatkozzon kizárólag a szerszámra a felület mögötti tárgyak helyének meghatározásához. Használjon más információkat is a tárgyak helyének meghatározásához, mielőtt áthatolna a felületen, beleértve az építési terveket, a csövek és vezetékek látható belépési pontjait a falakba, például egy pincében, és a szokásos gerenda-távolságokat.

BEKAPCSOLÁS

A szerszám aktiválásához nyomja meg és tartsa lenyomva a Power Button (bekapcsoló gombot). A bekapcsoláskor az alapértelmezett mód a TC^™. Az eszköz 1-2 másodperccel a Power Button (bekapcsoló gomb) elengedése után kikapcsol.

TISZTA FAGERENDA KERESÉSE TARGET CONTROL^™ (TC^™) MÓDBAN

A TC^™ a fagerendák szkennelés közbeni észlelésére szolgál. A legjobb eredmény érdekében tartsa a szerszámot az ábrán látható módon, és lassan mozogjon a szkennelés során.
Ne érintse meg a felületet a kalibrálás vagy a szkennelés során.

Tartsa a szerszámot laposan a falhoz, majd nyomja meg és tartsa lenyomva a Power Button (bekapcsoló gombot). (A ábra)

A ábra

Az eszköz 1-2 másodperc alatt kalibrálódik. A helyes kalibrálást egy rövid sípolás, a SpotLite^® Pointer (SpotLite^® mutató) villanása és az ikonok felvillanása jelzi. Ha kalibrálási A ábra hiba történik, az összes ikon folyamatosan villog.
MEGJEGYZÉS: A képernyő kék háttérvilágítással rendelkezik TC^™ módban.
NE MOZGATSA A SZERSZÁMOT A KALIBRÁLÁS ALATT.
A Power Button (bekapcsoló gomb) lenyomva tartása közben lassan csúsztassa a szerszámot a fal mentén. Amikor a szerszám megtalálja egy gerenda szélét, az Edge Indicator (éljelző) megjelenik. (B ábra)

B ábra
Folytassa a csúsztatást. Amikor a szerszám megtalálja egy gerenda közepét, a Crosshairs (szálkereszt) megjelenik, és a SpotLite^® világít. Jelölje meg azt a helyet, ahol a gerendát megtalálta. (C ábra)

C ábra
A szerszám használat közben automatikusan újrakalibrálódik. Ha a két ACT^™ nyíl megjelenik az LCD-n, a szerszámot egy gerenda felett kalibrálták, majd eltávolították. Ez az ACT^™ (Auto Correcting Technology (automatikus korrekciós technológia)) működésben.
MEGJEGYZÉS: A LoLevel^™ Indicator (LoLevel^™ jelző) gyorsan kaszkádoló sávokat jelenít meg, amikor az eszköz tartósan gyenge jelet érzékel, ami azt jelzi, hogy téves pozitív tárgy lehet jelen.
Használja a "Trust but Verify" ("Bízz, de ellenőrizz") technikát a gipszkarton csavarok vagy szögek felkereséséhez a gerendán fel és le, hogy megbizonyosodjon arról, hogy fagerendát talált. Más tárgyak, például műanyag vízvezetékek, nem tartalmaznak szögeket vagy gipszkarton csavarokat. (További információért lásd a KEZDÉS ELŐTT részben található fontos megjegyzést.)

GERENDA KERESÉSE STUDSCAN MÓDBAN (TC™ KI)

Tartsa a szerszámot laposan a falhoz, nyomja meg a Power Button (bekapcsoló gombot), engedje el, majd nyomja meg újra, a második alkalommal lenyomva tartva. Az eszköz 1-2 másodperc alatt kalibrálódik. Egy rövid sípolás jelzi, hogy a kalibrálás befejeződött. Ha kalibrálási hiba történik, az összes ikon folyamatosan villog.
MEGJEGYZÉS: A szerszám StudScan módban van (TC^™ ki), amikor az LCD háttérvilágítása ki van kapcsolva. Ha a TC^™ mód ki van kapcsolva, a fémtárgyak gerendaként jelenhetnek meg, és a Signal Strength Indicator (Jelerősség jelző) folyamatos erősségű sávokkal rendelkezik.
NE MOZGATSA A SZERSZÁMOT A KALIBRÁLÁS ALATT.
A Power Button (bekapcsoló gomb) lenyomva tartása közben lassan csúsztassa a szerszámot a fal mentén. Amikor a szerszám megtalálja egy gerenda szélét, az Edge Indicator (éljelző) megjelenik.
Folytassa a csúsztatást. Amikor a szerszám megtalálja egy gerenda közepét, a Crosshairs (szálkereszt) bekapcsol, a SpotLite^® világít, és egy sípolás hallatszik. (D ábra)
Jelölje meg azt a helyet, ahol a gerendát megtalálta.

D ábra
A szerszám használat közben automatikusan újrakalibrálódik. Ha a két ACT^™ nyíl megjelenik az LCD-n, a szerszámot túl közel kalibrálták egy gerendához, majd eltávolították. Ez az ACT^™(Auto Correcting Technology (automatikus korrekciós technológia)) működésben. (E ábra)

E ábra

A TC^™ módba való visszatéréshez engedje el és nyomja meg újra a Power Button (bekapcsoló gombot). Ha a kijelző kék háttérvilágítással rendelkezik, akkor visszatért a TC^™ módba.

NE TÉTELEZZE FEL, HOGY NINCSENEK FESZÜLTSÉG ALATT ÁLLÓ ELEKTROMOS VEZETÉKEK A FALBAN. NE TEGYEN OLYAN LÉPÉSEKET, AMELYEK VESZÉLYESEK LEHETNEK, HA A FAL FESZÜLTSÉG ALATT ÁLLÓ ELEKTROMOS VEZETÉKET TARTALMAZ. MINDIG KAPCSOLJA KI AZ ELEKTROMOS, GÁZ- ÉS VÍZVEZETÉKEKET, MIELŐTT ÁTHATOLNA EGY FELÜLETEN. AZ UTASÍTÁSOK BE NEM TARTÁSA ÁRAMÜTÉST, TŰZET ÉS/VAGY SÚLYOS SÉRÜLÉST VAGY VAGYONI KÁRT OKOZHAT.

KÜLÖNBÖZŐ ANYAGOKKAL VALÓ MUNKA

Tapéta A szerszám normálisan működik tapétával vagy szövettel borított falakon, kivéve, ha az anyagok fémes fóliák, fémes szálakat tartalmaznak, vagy még nedvesek a felhordás után. A tapétának a felhordás után több hétig is száradnia kell.

Frissen festett falak A felhordás után egy hétig vagy tovább is eltarthat a száradás.

Lécek és vakolat Ez a szerszám nem alkalmas lécek és vakolat feletti szkennelésre.

Erősen texturált falak vagy akusztikus mennyezetek Ez a szerszám nem alkalmas erősen texturált falak vagy akusztikus mennyezetek feletti szkennelésre.

Fapadló, aljzatpadló vagy gipszkarton rétegelt lemez burkolaton A szerszám nem tudja átvizsgálni a fagerendákat és a gerendákat ezeken az anyagokon keresztül, vagy szőnyegen és párnázáson keresztül.

warning MEGJEGYZÉS: Az érzékelési mélység és pontosság a szkennelési környezet körülményeitől függően változhat, mint például az ásványianyag-tartalom, a nedvesség, a textúra és a falanyagok konzisztenciája.

Elektromos vezetékek és csövek Az elektromos vezetékek vagy csövek falhoz való közelségétől függően a szerszám ugyanúgy érzékelheti őket, mint a gerendákat.

Mindig körültekintően kell eljárni, amikor szögel, vág vagy fúr a falakban, padlókban és mennyezetekben, amelyek ezeket a tárgyakat tartalmazhatják.

Gerendák A gerendák általában 16" vagy 24" (40 cm vagy 60 cm) távolságra vannak egymástól, és 1¹/2" (38 mm) szélesek.

Bármi, ami közelebb van egymáshoz, vagy más szélességű, nem biztos, hogy gerenda.

HIBAELHÁRÍTÁS ÉS ÉPÍTÉSI TIPPEK

HELYZET	VALÓSZÍNŰ OK	MEGOLDÁS
A szerszám a StudScan módban a gerendákon kívül más tárgyakat is észlel, vagy több olyan tárgyat talál, amely gerendának tűnik, mint amennyinek ott kellene lennie.	Elektromos vezetékek és fém vagy műanyag csövek lehetnek a fal felületének közelében vagy érintkezhetnek a hátoldalával.	Ellenőrizzen más gerendákat egyenlő távolságra mindkét oldalon 16" vagy 24" (40 cm vagy 60 cm) távolságra, és ellenőrizze ugyanazt a gerendát közvetlenül az első szkennelési terület felett vagy alatt. A szokásos gerendák körülbelül 1¹/2" (38 mm) méretűek a szélek között. Bármi, ami kisebb vagy nagyobb, valószínűleg nem gerenda (kivéve az ajtó vagy ablak közelében).
A gerendákat folyamatosan észlelik az ablakok és ajtók közelében.	Több gerenda van használatban.	Az ajtók és ablakok körül néha dupla és tripla gerendákat használnak. Fejléceket használnak felettük. Érzékelje a külső éleket, hogy tudja, hol kezdje.
Elektromos vezetékek gyanúsak, de a WireWarning^® Az érzékelés nem figyelmeztet.	Előfordulhat, hogy a felülettől 2" (50 mm)-nél mélyebben lévő vezetékek nem észlelhetők.	Ha van egy aljzatkapcsoló, kapcsolja BE állásba a szkennelés közben, de kapcsolja KI, amikor a vezetékek közelében dolgozik. Legyen különösen óvatos, ha a területen rétegelt lemez, vastag fa hátlap van a gipszkarton mögött, vagy a falak a szokásosnál vastagabbak.
	Előfordulhat, hogy a vezetékek nem állnak feszültség alatt.	Dugjon be egy lámpát az aljzatba, és kapcsolja be, hogy tesztelje, hogy a vezetékek feszültség alatt vannak-e.
Az alacsony töltöttség jelző világít.	Alacsony töltöttség.	Helyezzen be egy új 9V-os alkáli elemet, amelynek lejárati ideje hosszabb.
Az alacsony töltöttség jelző villog, és a szerszám nem működik.	Lemerült elem.	Helyezzen be egy új 9V-os alkáli elemet, amelynek lejárati ideje hosszabb.

FCC 15. rész B osztályú regisztrációs figyelmeztetés:
Ez az eszköz megfelel az FCC szabályok 15. részének. A működésre a következő két feltétel vonatkozik:

ez az eszköz nem okozhat káros interferenciát, és
ennek az eszköznek el kell fogadnia minden beérkező interferenciát, beleértve azokat az interferenciákat is, amelyek nem kívánt működést okozhatnak.
