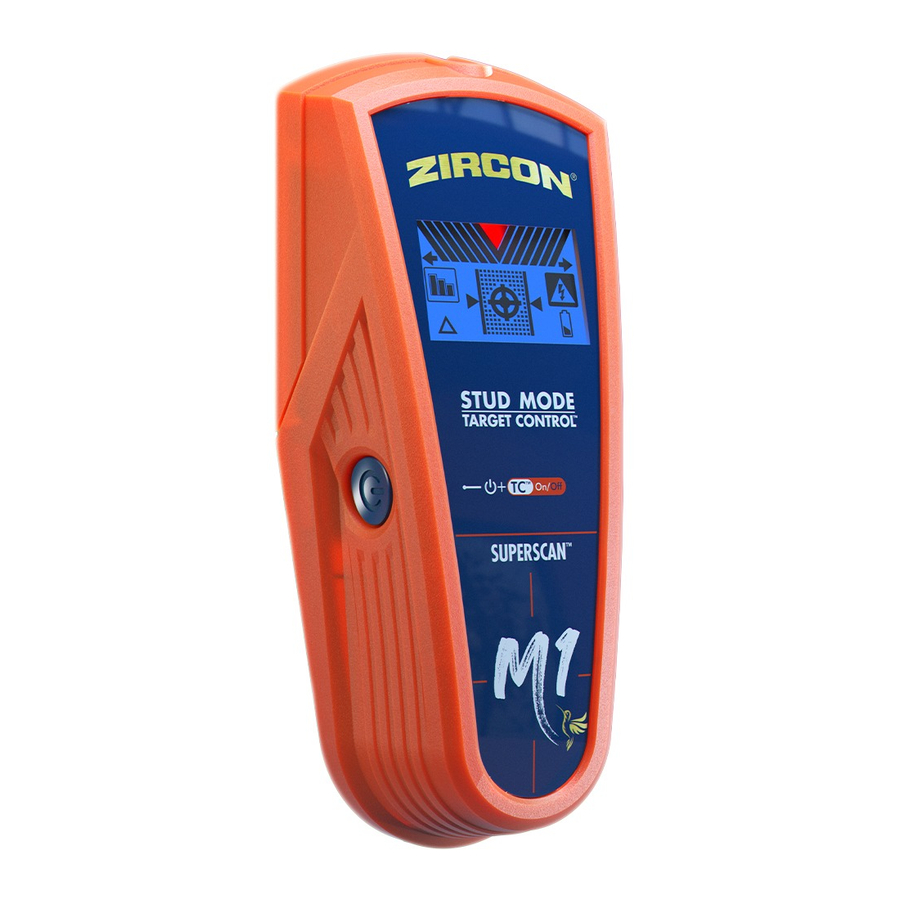

Zircon SuperScan M1 - Manuale avanzato per rilevatore di montanti

PRIMA DI INIZIARE

I RILEVATORI DI MONTANTI ZIRCON^® FUNZIONANO RILEVANDO CAMBIAMENTI DI DENSITÀ DIETRO LA PARETE. POSSONO ESSERE RILEVATI ALTRI OGGETTI, SOPRATTUTTO SE SONO MOLTO VICINI ALLA PARETE. NON DARE PER SCONTATO CHE TUTTO CIÒ CHE VIENE RILEVATO SIA UN MONTANTE.

• Utilizzare sempre una nuova batteria alcalina da 9V con una data di scadenza estesa di almeno 3 anni oltre la data attuale. Allineare la direzione della batteria all'immagine all'interno del vano batteria.
• Non affidarsi esclusivamente allo strumento per individuare gli elementi dietro una superficie. Utilizzare altre informazioni per aiutare a localizzare tali elementi prima di penetrare la superficie, inclusi i piani di costruzione, i punti visibili di ingresso di tubi, cablaggi nelle pareti come in un seminterrato e le pratiche standard di spaziatura dei montanti.
• Iniziare sempre la scansione in modalità Target Control^™ (TC^™), che scansiona attraverso il cartongesso standard a strato singolo fino a ³/4" (19 mm) di profondità.
• Scansionare sempre per i montanti a diverse altezze sulla parete e contrassegnare la posizione di ogni obiettivo indicato dal rilevatore di montanti. Questo si chiama "mappare la parete". Tubi e altri oggetti probabilmente non daranno letture coerenti dal pavimento al soffitto, come farebbe un montante.
• I montanti di solito corrono dal pavimento al soffitto, eccetto sopra e sotto le finestre e sopra le porte.
• Le letture dovrebbero essere sempre coerenti e ripetibili.
• I rilevatori di montanti Zircon^® sono raccomandati solo per uso interno.
• Altri oggetti comunemente contenuti in pareti, pavimenti o soffitti sono tubi dell'acqua (plastica e metallo), condotti del gas, firestops e cablaggi elettrici.
• La profondità e la precisione di rilevamento possono variare a seconda delle condizioni dell'ambiente di scansione, come il contenuto minerale, l'umidità, la texture e la consistenza dei materiali della parete.
• A seconda della vicinanza dei cablaggi elettrici o dei tubi alla superficie della parete, lo strumento potrebbe rilevarli allo stesso modo dei montanti.

  occorre sempre prestare attenzione quando si inchioda, taglia o fora in pareti, pavimenti e soffitti che potrebbero contenere questi elementi. Usare estrema cautela in queste circostanze o ogni volta che è presente cablaggio CA attivo.
• I montanti sono normalmente distanziati di 16" o 24" (40 cm o 60 cm) al centro, sono normalmente larghi 1¹/2" (38 mm) e possono essere separati da firestops. Qualsiasi cosa più vicina o di larghezza diversa potrebbe non essere un montante.

  La tecnica Trust but Verify può aiutare a indicare le zone "sicure per la perforazione" per minimizzare il rischio di colpire metalli esistenti su un montante, come chiodi, viti e piastre di protezione. Quando i Crosshairs appaiono in modalità TC^™, passare lo strumento verticalmente su e giù lungo il montante. Gli indicatori di montante (Crosshairs, Edge Indicators, Target Indicator Bars, Target Spotlight e SpotLite^® Pointer) si spegneranno su viti e altri metalli, per poi riaccendersi quando il montante è libero da metallo. Le zone "sicure per la perforazione" si trovano tipicamente tra viti per cartongesso, chiodi o piastre di protezione adiacenti, supponendo che il costruttore abbia installato correttamente le piastre di protezione metalliche sul montante, e sopra impianti idraulici ed elettrici. Se gli indicatori di montante non scompaiono quando si passa verticalmente su e giù sull'oggetto in modalità TC^™, l'assenza di viti per cartongesso, chiodi e piastre di protezione indica che potrebbe trattarsi di un oggetto non metallico come un tubo idraulico in plastica o un tubo PEX, e non deve essere scambiato per un montante.

PARTI E CARATTERISTICHE

Dotato di rivoluzionaria tecnologia Target Control™ (TC™)

La tecnologia TC^™ è ottimizzata per trovare montanti in legno filtrando (rifiutando) oggetti metallici o con segnale basso che potrebbero generare falsi positivi, come tubature, condotti, fascette, staffe o tubi dell'acqua in plastica. Con la modalità TC^™, gli utenti possono utilizzare la tecnica Trust but Verify per aiutare a identificare le zone "sicure per la perforazione" tra viti per cartongesso, chiodi e piastre di protezione adiacenti.

Due modalità di scansione

• Target Control^™ (TC^™) individua il centro, i bordi e la direzione dei montanti in legno (ignorando il metallo) fino a ³/4" (19 mm) di profondità. Il display LCD sarà retroilluminato con una luce blu. In modalità TC^™, l'indicatore LoLevel^™ indica oggetti con segnale basso (debole), come tubi dell'acqua in plastica, scarichi fognari in plastica o montanti più profondi di ³/4" (19 mm). Se confrontato con i segnali dei montanti, l'indicatore LoLevel^™ può aiutare a distinguere i montanti dai falsi positivi.
• StudScan individua il centro, i bordi e la direzione sia dei montanti in legno che in metallo fino a ³/4" (19 mm) di profondità.
  Il display LCD non sarà retroilluminato in questa modalità. In modalità StudScan, l'indicatore di forza del segnale utilizza la stessa icona dell'indicatore LoLevel^™. Quando il TC^™ è disattivato, un segnale forte è indicato da barre di forza del segnale complete.

RILEVAMENTO WIREWARNING^®

Il rilevamento WireWarning^® di Zircon^® rileva e avverte continuamente la presenza di fili CA (corrente alternata) attivi e non schermati in entrambe le modalità. Quando viene rilevata una tensione CA attiva, appare l'indicatore di avviso e lo schermo inizia a lampeggiare in rosso finché lo strumento non viene sufficientemente allontanato dal filo attivo. Quando la calibrazione inizia su un filo CA in entrambe le modalità TC^™ e StudScan, l'icona AC lampeggerà.

Usare estrema cautela in queste circostanze o ogni volta che è presente cablaggio CA attivo.

Lo strumento potrebbe non rilevare attività CA se i fili si trovano a più di 2" (50 mm) dietro la superficie scansionata, nel cemento, racchiusi in un condotto, dietro una parete di taglio in compensato o un rivestimento murale metallico, o se è presente umidità nell'ambiente o sulla superficie scansionata.

INSTALLARE LA BATTERIA DA 9 VOLT

Utilizzare sempre una nuova batteria alcalina da 9V con una data di scadenza estesa di almeno 3 anni oltre la data attuale. Allineare la direzione della batteria all'immagine all'interno del vano batteria.

Non affidarsi esclusivamente allo strumento per individuare gli elementi dietro una superficie. Utilizzare altre informazioni per aiutare a localizzare gli elementi prima di penetrare la superficie, inclusi i piani di costruzione, i punti visibili di ingresso di tubi e cablaggi nelle pareti, come in un seminterrato, e le pratiche standard di spaziatura dei montanti.

ACCENSIONE

Per attivare lo strumento, premere e tenere premuto il Power Button (pulsante di accensione). La modalità predefinita all'accensione è TC^™. Il dispositivo si spegne 1-2 secondi dopo il rilascio del Power Button (pulsante di accensione).

TROVARE UN MONTANTE IN LEGNO PULITO IN MODALITÀ TARGET CONTROL^™ (TC^™)

TC^™ è progettato per rilevare montanti in legno durante la scansione. Per i migliori risultati, tenere lo strumento come mostrato e muoverlo lentamente durante la scansione.
Non toccare la superficie durante la calibrazione o la scansione.

1. Tenere lo strumento piatto contro la parete, quindi premere e tenere premuto il Power Button (pulsante di accensione). (Figura A)

   Figura A

   Il dispositivo si calibrerà in 1-2 secondi. La calibrazione corretta è confermata da un breve segnale acustico, un lampeggio dello SpotLite^® Pointer e un flash delle icone. Se si verifica un errore di calibrazione, tutte le icone lampeggeranno continuamente.
   NOTA: Lo schermo avrà una retroilluminazione blu in modalità TC^™.
   NON MUOVERE LO STRUMENTO DURANTE LA CALIBRAZIONE.
2. Mentre si tiene premuto il Power Button (pulsante di accensione), far scorrere lentamente lo strumento lungo la parete. Quando lo strumento rileva il bordo di un montante, viene visualizzato l'Edge Indicator. (Figura B)

   Figura B
3. Continuare a far scorrere. Quando lo strumento rileva il centro di un montante, appaiono i Crosshairs e si illumina lo SpotLite^®. Contrassegnare il punto in cui è stato trovato il montante. (Figura C)

   Figura C
4. Lo strumento si ricalibra automaticamente durante l'uso. Se le due frecce ACT^™ appaiono sul display LCD, lo strumento è stato calibrato su un montante, quindi allontanato. Questa è la tecnologia ACT^™ (Auto Correcting Technology) in azione.
   NOTA: L'indicatore LoLevel^™ visualizzerà barre a cascata rapidamente quando il dispositivo rileva un segnale debole sostenuto, indicando che potrebbe essere presente un oggetto falso positivo.

5. Utilizzare la tecnica Trust but Verify per trovare viti per cartongesso o chiodi su e giù per il montante per confermare di aver individuato un montante in legno. Altri oggetti, come i tubi idraulici in plastica, non contengono chiodi o viti per cartongesso. (Vedere la nota importante sotto PRIMA DI INIZIARE per maggiori informazioni su questa procedura.)

TROVARE UN MONTANTE IN MODALITÀ STUDSCAN (TC™ DISATTIVATO)

1. Tenere lo strumento piatto contro la parete, premere il Power Button (pulsante di accensione), rilasciarlo, quindi premerlo di nuovo, tenendolo premuto la seconda volta. Il dispositivo si calibrerà in 1-2 secondi. Un breve segnale acustico conferma che la calibrazione è completa. Se si verifica un errore di calibrazione, tutte le icone lampeggeranno continuamente.
   NOTA: Lo strumento è in modalità StudScan (TC^™ disattivato) quando la retroilluminazione del display LCD è spenta. Quando la modalità TC^™ è disattivata, gli oggetti metallici possono essere indicati come un montante e l'indicatore di forza del segnale avrà barre di forza costanti.
   NON MUOVERE LO STRUMENTO DURANTE LA CALIBRAZIONE.
2. Mentre si tiene premuto il Power Button (pulsante di accensione), far scorrere lentamente lo strumento lungo la parete. Quando lo strumento rileva il bordo di un montante, viene visualizzato l'Edge Indicator.
3. Continuare a far scorrere. Quando lo strumento rileva il centro di un montante, i Crosshairs si accendono, lo SpotLite^® si illumina e suona un segnale acustico. (Figura D)
   Contrassegnare il punto in cui è stato trovato il montante.

   Figura D

4. Lo strumento si ricalibra automaticamente durante l'uso. Se le due frecce ACT^™ appaiono sul display LCD, lo strumento è stato calibrato troppo vicino a un montante, quindi allontanato. Questa è la tecnologia ACT^™ (Auto Correcting Technology) in azione. (Figura E)

   Figura E

   Per tornare alla modalità TC^™, rilasciare e premere nuovamente il Power Button (pulsante di accensione). Quando il display è retroilluminato in blu, si è tornati in modalità TC^™.

NON DARE PER SCONTATO CHE NON CI SIANO FILI ELETTRICI ATTIVI NELLA PARETE. NON INTRAprendere AZIONI CHE POTREBBERO ESSERE PERICOLOSE SE LA PARETE CONTIENE UN FILO ELETTRICO ATTIVO. SPEGNERE SEMPRE LE FORNITURE ELETTRICHE, DEL GAS E DELL'ACQUA PRIMA DI PENETRARE UNA SUPERFICIE. LA MANCATA OSSERVANZA DI QUESTE ISTRUZIONI PUÒ PROVOCARE SCOSSACORRENTE, INCENDI E/O GRAVI LESIONI O DANNI ALLA PROPRIETÀ.

LAVORARE CON MATERIALI DIVERSI

Carta da parati Lo strumento funziona normalmente su pareti coperte da carta da parati o tessuto, a meno che i materiali non siano fogli metallici, contengano fibre metalliche o siano ancora umidi dopo l'applicazione. La carta da parati potrebbe aver bisogno di asciugare per diverse settimane dopo l'applicazione.

Pareti appena verniciate Potrebbero impiegare una settimana o più per asciugarsi dopo l'applicazione.

Lath and plaster (Rete e intonaco) Questo strumento non è progettato per scansionare su rete e intonaco.

Pareti molto testurizzate o soffitti acustici Questo strumento non è progettato per scansionare su pareti molto testurizzate o soffitti acustici.

Pavimenti in legno, sottofondi o cartongesso su rivestimento in compensato Lo strumento non può scansionare per montanti in legno e travi attraverso questi materiali, o attraverso tappeti e imbottiture.

NOTA: la profondità e la precisione di rilevamento possono variare a seconda delle condizioni dell'ambiente di scansione, come il contenuto minerale, l'umidità, la texture e la consistenza dei materiali della parete.

Cablaggio elettrico e tubi A seconda della vicinanza del cablaggio elettrico o dei tubi alla superficie della parete, lo strumento potrebbe rilevarli allo stesso modo dei montanti.

occorre sempre prestare attenzione quando si inchioda, taglia o fora in pareti, pavimenti e soffitti che potrebbero contenere questi elementi.

Montanti I montanti sono normalmente distanziati di 16" o 24" (40 cm o 60 cm) al centro e sono larghi 1¹/2" (38 mm).

Qualsiasi cosa più vicina o di larghezza diversa potrebbe non essere un montante.

RISOLUZIONE DEI PROBLEMI E SUGGERIMENTI PER LA COSTRUZIONE

Avviso di registrazione FCC Parte 15 Classe B:
Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1. questo dispositivo potrebbe non causare interferenze dannose, e
2. questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che potrebbe causare un funzionamento indesiderato.

www.zircon.com
