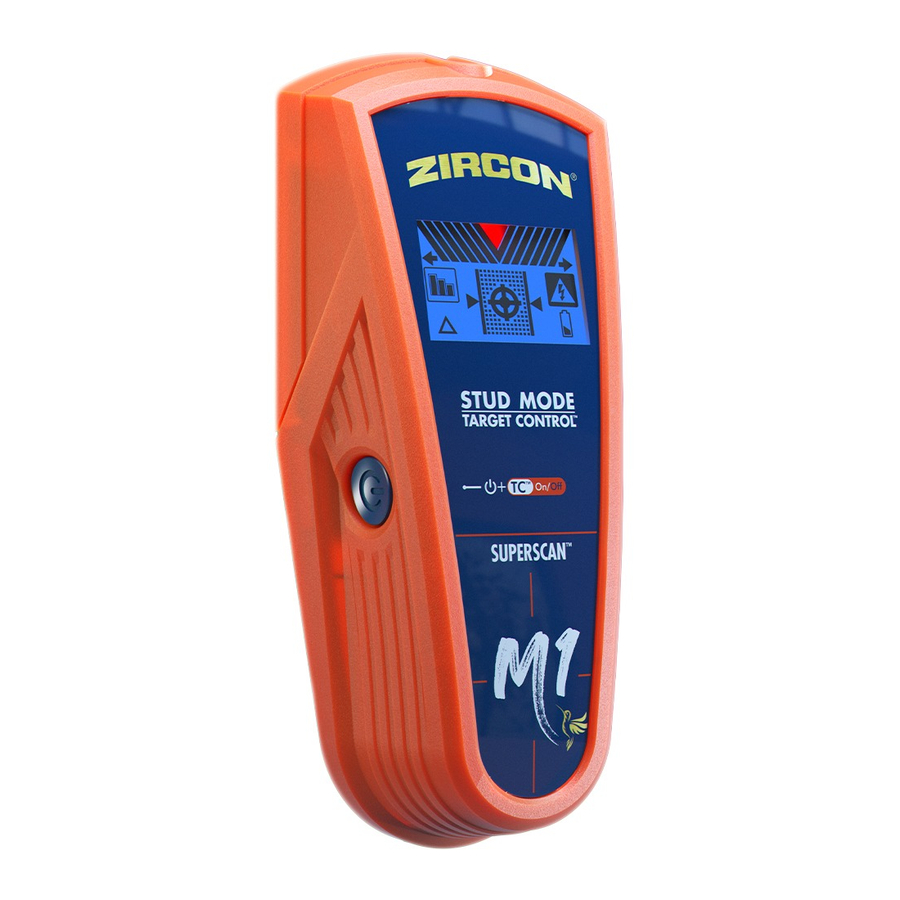

Zircon SuperScan M1 - Handleiding voor geavanceerde balkzoeker

VOORDAT U BEGINT

ZIRCON^® BALKZOEKERS WERKEN DOOR DICHTHEIDSVERANDERINGEN ACHTER DE MUUR TE DETECTEREN. ANDERE OBJECTEN KUNNEN OOK WORDEN GEDETECTEERD, VOORAL ALS ZE HEEL DICHT BIJ DE MUUR ZITTEN. NEEM NIET AAN DAT ALLES WAT GEDETECTEERD WORDT EEN BALK IS.

• Gebruik altijd een nieuwe 9V alkaline batterij met een verlengde houdbaarheidsdatum van minimaal 3 jaar na de huidige datum. Stem de richting van de batterij af op de afbeelding in de batterijhouder.
• Vertrouw niet uitsluitend op het gereedschap om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om dergelijke objecten te helpen lokaliseren voordat u het oppervlak binnendringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen, bedrading in muren, zoals in een kelder, en standaard balkafstanden.
• Start uw scan altijd in Target Control^™ (TC^™) modus, die scant door standaard enkellaags gipsplaat tot ³/4" (19 mm) diep.
• Scan altijd op verschillende hoogtes op de muur naar balken en markeer de locatie van elk doel dat wordt aangegeven door de balkzoeker. Dit wordt "de muur in kaart brengen" genoemd. Leidingen en andere objecten geven waarschijnlijk geen consistente metingen van vloer tot plafond, zoals een balk dat zou doen.
• Balken lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen en boven deuren.
• Metingen moeten altijd consistent en herhaalbaar zijn.
• Zircon^® balkzoekers worden alleen aanbevolen voor gebruik binnenshuis.
• Andere objecten die vaak in muren, vloeren of plafonds voorkomen, zijn waterleidingen (plastic en metaal), gasleidingen, brandwerende barrières en elektrische bedrading.
• De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanningsomgevingsomstandigheden, zoals het mineraalgehalte, vocht, textuur en consistentie van de muurmaterialen.
• Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het gereedschap ze op dezelfde manier detecteren als balken.

  moet altijd worden gebruikt bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten. Wees uiterst voorzichtig onder deze omstandigheden of wanneer er actieve wisselstroombedrading aanwezig is.
• Balken zijn normaal gesproken 16" of 24" (40 cm of 60 cm) uit elkaar, gemeten van het midden, zijn normaal gesproken 1¹/2" (38 mm) breed en kunnen worden gescheiden door brandwerende barrières. Alles wat dichter bij elkaar staat, of een andere breedte heeft, is mogelijk geen balk.

  Vertrouwen, maar verifiëren (Trust but Verify) is een techniek die kan helpen "veilige boorzones" aan te geven om te voorkomen dat bestaande metalen op een balk worden geraakt, zoals spijkers, schroeven en beschermplaten. Wanneer de dradenkruizen (Crosshairs) worden weergegeven in TC^™ modus, beweegt u het gereedschap verticaal op en neer over de balk. De balkindicatoren (dradenkruizen (Crosshairs), randindicatoren (Edge Indicators), doelindicatorbalken (Target Indicator Bars), doelspotlight (Target Spotlight) en SpotLite^® aanwijzer (SpotLite^® Pointer)) worden allemaal uitgeschakeld over schroeven en ander metaal en schakelen vervolgens weer in wanneer de balk vrij is van metaal. De "veilige boorzones" bevinden zich doorgaans tussen aangrenzende gipsplaatschroeven, spijkers of beschermplaten, ervan uitgaande dat de bouwer op de juiste manier metalen beschermplaten op de balk heeft geïnstalleerd en over leidingen en elektriciteit. Als balkindicatoren niet verdwijnen wanneer u verticaal op en neer over het object in TC^™ modus beweegt, geeft de afwezigheid van gipsplaatschroeven, spijkers en beschermplaten aan dat dit een niet-metallisch object kan zijn, zoals plastic leidingen of PEX-buizen, en mag niet worden verward met een balk.

ONDERDELEN EN FUNCTIES

Met revolutionaire Target Control™ (TC™) Technologie

TC^™ technologie is afgestemd op het vinden van houten balken terwijl metalen of valse positieve objecten met een laag signaal, zoals leidingen, buizen, banden, beugels of plastic waterleidingen, worden uitgefilterd (afgewezen). Met TC^™ modus kunnen gebruikers de Vertrouwen, maar verifiëren (Trust but Verify) techniek gebruiken om "veilige boorzones" te helpen identificeren tussen aangrenzende gipsplaatschroeven, spijkers en beschermplaten.

Twee scanmodi

• Target Control^™ (TC^™) lokaliseert het midden, de randen en de richting van houten balken (terwijl metaal wordt genegeerd) tot ³/4" (19 mm) diep. LCD is verlicht met een blauw licht. In TC^™ modus geeft de LoLevel^™ indicator objecten met een laag (zwak) signaal aan, zoals plastic waterleidingen, plastic rioolafvoeren of balken dieper dan ³/4" (19 mm). In vergelijking met balksignalen kan de LoLevel^™ indicator helpen bij het onderscheiden van balken van valse positieven.
• StudScan lokaliseert het midden, de randen en de richting van zowel houten als metalen balken tot ³/4" (19 mm) diep.
  LCD is niet verlicht in deze modus. In StudScan modus gebruikt de signaalsterkte-indicator (Signal Strength Indicator) hetzelfde pictogram als de LoLevel^™ indicator. Wanneer TC^™ is uitgeschakeld, wordt een sterk signaal aangegeven door volle signaalsterktebalken.

WIREWARNING^® DETECTIE

De Zircon^® WireWarning^® detectie (Detection) detecteert continu en waarschuwt voor actieve, niet-afgeschermde AC (wisselstroom) draden in beide modi. Wanneer actieve AC spanning wordt gedetecteerd, verschijnt er een waarschuwingsindicator en begint het scherm rood te knipperen totdat het gereedschap voldoende ver van de actieve draad is verwijderd. Wanneer de kalibratie begint boven een AC draad in zowel TC^™ als StudScan modi, knippert het AC pictogram.

Wees uiterst voorzichtig onder deze omstandigheden of wanneer er actieve AC bedrading aanwezig is.

Het gereedschap detecteert mogelijk geen AC activiteit als draden meer dan 2" (50 mm) achter het gescande oppervlak liggen, in beton, ingesloten in een buis, achter een triplex afschuifmuur of metalen muurbedekking, of als er vocht aanwezig is in de omgeving of op het gescande oppervlak.

9-VOLTS BATTERIJ PLAATSEN

Gebruik altijd een nieuwe 9V alkaline batterij met een verlengde houdbaarheidsdatum van minimaal 3 jaar na de huidige datum. Stem de richting van de batterij af op de afbeelding in de batterijhouder.

Vertrouw niet uitsluitend op het gereedschap om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om objecten te lokaliseren voordat u het oppervlak binnendringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaard balkafstanden.

INSCHAKELEN

Om het gereedschap te activeren, houdt u de aan/uit-knop (Power Button) ingedrukt. De standaardmodus bij het inschakelen is TC^™. Het apparaat schakelt 1-2 seconden na het loslaten van de aan/uit-knop (Power Button) uit.

EEN SCHONE HOUTEN BALK VINDEN IN TARGET CONTROL^™ (TC^™) MODUS

TC^™ is ontworpen om houten balken te detecteren tijdens het scannen. Voor het beste resultaat houdt u het gereedschap vast zoals weergegeven en beweegt u langzaam tijdens het scannen.
Raak het oppervlak niet aan tijdens de kalibratie of scan.

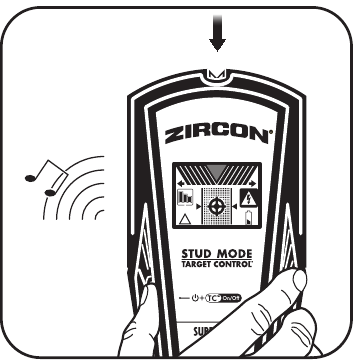

1. Houd het gereedschap plat tegen de muur en houd vervolgens de aan/uit-knop (Power Button) ingedrukt. (Afbeelding A)

   Afbeelding A

   Het apparaat kalibreert in 1-2 seconden. Een juiste kalibratie wordt bevestigd door een korte pieptoon, een flikkering van de SpotLite^® aanwijzer (SpotLite^® Pointer) en een flits van pictogrammen. Als er een kalibratiefout Afbeelding A optreedt, knipperen alle pictogrammen continu.
   LET OP: Het scherm heeft een blauwe achtergrondverlichting in TC^™ modus.
   VERPLAATS HET GEREEDSCHAP NIET TIJDENS DE KALIBRATIE.

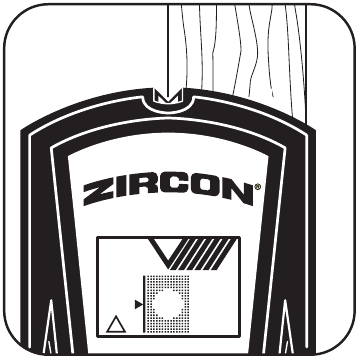

2. Terwijl u de aan/uit-knop (Power Button) ingedrukt houdt, schuift u het gereedschap langzaam langs de muur. Wanneer het gereedschap de rand van een balk vindt, wordt de randindicator (Edge Indicator) weergegeven. (Afbeelding B)

   Afbeelding B

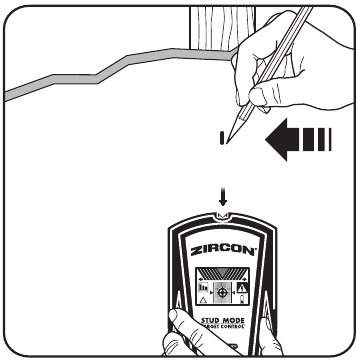

3. Blijf schuiven. Wanneer het gereedschap het midden van een balk vindt, worden de dradenkruizen (Crosshairs) weergegeven en licht de SpotLite^® op. Markeer de plek waar de balk is gevonden. (Afbeelding C)

   Afbeelding C
4. Het gereedschap kalibreert automatisch opnieuw tijdens gebruik. Als de twee ACT^™ pijlen op het LCD scherm verschijnen, is het gereedschap boven een balk gekalibreerd en vervolgens weggehaald. Dit is ACT^™ (Auto Correcting Technology) in actie.
   LET OP: De LoLevel^™ indicator toont snel trapsgewijze balken wanneer het apparaat een aanhoudend zwak signaal detecteert, wat aangeeft dat er een vals positief object aanwezig kan zijn.

5. Gebruik de Vertrouwen, maar verifiëren (Trust but Verify) techniek voor het vinden van gipsplaatschroeven of spijkers op en neer op de balk om te bevestigen dat u een houten balk hebt gelokaliseerd. Andere objecten, zoals plastic waterleidingen, bevatten geen spijkers of gipsplaatschroeven. (Zie de belangrijke opmerking onder VOORDAT U BEGINT voor meer informatie over deze procedure.)

EEN BALK VINDEN IN STUDSCAN MODUS (TC™ UIT)

1. Houd het gereedschap plat tegen de muur, druk op de aan/uit-knop (Power Button), laat deze los en druk er vervolgens nogmaals op, en houd deze de tweede keer ingedrukt. Het apparaat kalibreert in 1-2 seconden. Een korte pieptoon bevestigt dat de kalibratie is voltooid. Als er een kalibratiefout optreedt, knipperen alle pictogrammen continu.
   LET OP: Het gereedschap bevindt zich in de StudScan modus (TC^™ uit) wanneer de LCD achtergrondverlichting uit is. Wanneer TC^™ modus is uitgeschakeld, kunnen metalen objecten worden aangegeven als een balk en de signaalsterkte-indicator (Signal Strength Indicator) heeft stabiele sterktebalken.
   VERPLAATS HET GEREEDSCHAP NIET TIJDENS DE KALIBRATIE.
2. Terwijl u de aan/uit-knop (Power Button) ingedrukt houdt, schuift u het gereedschap langzaam langs de muur. Wanneer het gereedschap de rand van een balk vindt, wordt de randindicator (Edge Indicator) weergegeven.

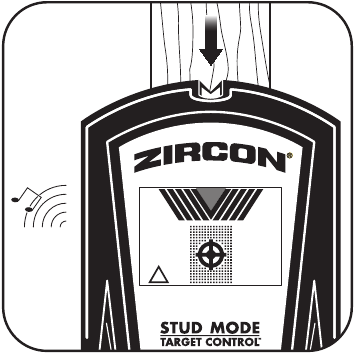

3. Blijf schuiven. Wanneer het gereedschap het midden van een balk vindt, gaan de dradenkruizen (Crosshairs) aan, licht de SpotLite^® op en klinkt er een pieptoon. (Afbeelding D)
   Markeer de plek waar de balk is gevonden.

   Afbeelding D

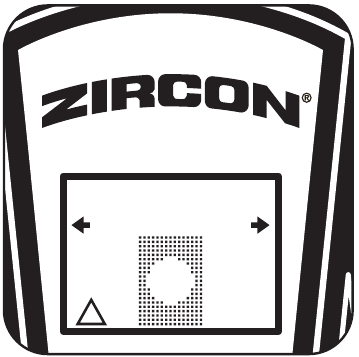

4. Het gereedschap kalibreert automatisch opnieuw tijdens gebruik. Als de twee ACT^™ pijlen op het LCD scherm verschijnen, is het gereedschap te dicht bij een balk gekalibreerd en vervolgens weggehaald. Dit is ACT^™ (Auto Correcting Technology) in actie. (Afbeelding E)

   Afbeelding E

   Om terug te keren naar de TC^™ modus, laat u de aan/uit-knop (Power Button) los en drukt u er nogmaals op. Wanneer het scherm blauw verlicht is, bent u terug in de TC^™ modus.

NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE BEDRADING IN DE MUUR ZIT. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRICITEIT, GAS, EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang Het gereedschap functioneert normaal op muren die zijn bedekt met behang of stof, tenzij de materialen metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Het behang moet mogelijk enkele weken drogen na het aanbrengen.

Vers geverfde muren Het kan een week of langer duren om te drogen na het aanbrengen.

Lat en pleister Dit gereedschap is niet ontworpen om over lat en pleister te scannen.

Sterk getextureerde muren of akoestische plafonds Dit gereedschap is niet ontworpen om over sterk getextureerde muren of akoestische plafonds te scannen.

Houten vloeren, ondervloeren of gipsplaten over triplex beplating Het gereedschap kan niet scannen naar houten balken en balken door deze materialen, of door tapijt en vulling.

LET OP: De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanningsomgevingsomstandigheden, zoals het mineraalgehalte, vocht, textuur en consistentie van de muurmaterialen.

Elektrische bedrading en leidingen Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het gereedschap ze op dezelfde manier detecteren als balken.

moet altijd worden gebruikt bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Balken Balken zijn normaal gesproken 16" of 24" (40 cm of 60 cm) uit elkaar, gemeten van het midden en zijn 1¹/2" (38 mm) breed.

Alles wat dichter bij elkaar staat, of een andere breedte heeft, is mogelijk geen balk.

PROBLEEMOPLOSSING & BOUWTIPS

FCC Deel 15 Klasse B Registratiewaarschuwing:
Dit apparaat voldoet aan Deel 15 van de FCC Regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
