Zircon OneStep MultiScanner i500 - Handleiding voor het vinden van balken en metaal

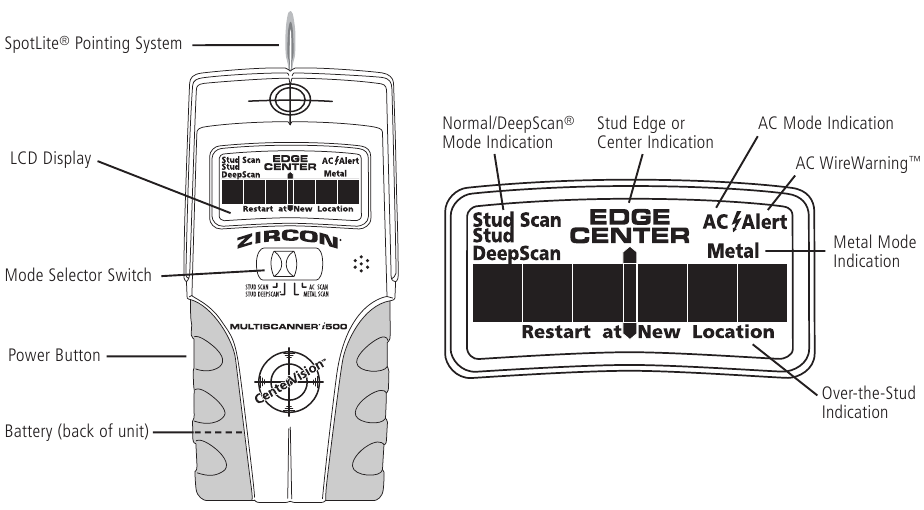

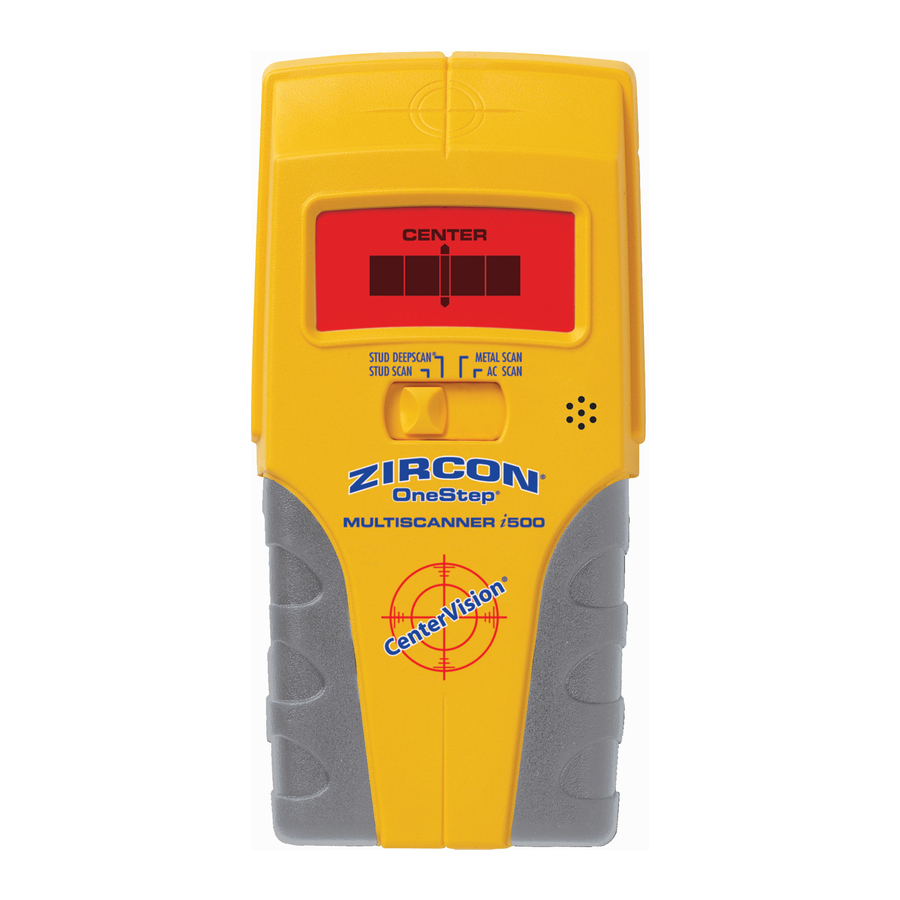

OVERZICHT

De Zircon MultiScanner^®i500 scanner gebruikt vier verschillende scanmodi om balken, metaal en warme, niet-afgeschermde AC-bedrading achter muren, vloeren en plafonds te detecteren, evenals het detecteren van wapening in beton. Voor de veiligheid zoekt MultiScanner i500 in alle modi altijd naar hete AC en waarschuwt gebruikers voor de aanwezigheid ervan. MultiScanner i500 is het eerste hulpmiddel dat het midden van balken laat zien. Het beschikt over het SpotLite^® Pointing System, dat automatisch een lichtstraal weergeeft over het midden van een balk en in de buurt van metaal of AC-spanning.

MODUSSELECTIE

• Als u op zoek bent naar balken, begin dan altijd met de scanner in de modus Stud Scan, die door oppervlakken tot ³⁄₄ inch dik scant.
• De DeepScan^® modus mag alleen worden geselecteerd als u weet dat het oppervlak is opgebouwd en dikker is dan de normale constructie. U moet het gebied altijd eerst in de modus Stud Scan scannen om te controleren of DeepScan nodig is. DeepScan is voor dieptes tussen ³⁄₄ inch en 1¹⁄₂ inch.
• Selecteer de modus Metal Scan bij het scannen op metalen leidingen of wapening.
• Selecteer de modus AC Scan bij het scannen op elektrische draden.

BELANGRIJKE BEDIENINGSTIPS

LEES DIT ZORGVULDIG DOOR

• Positie van het gereedschap. Voor een correct gebruik moet u de scanner altijd plat tegen het oppervlak plaatsen voordat u de stroom inschakelt.
• Stroom. Houd de aan/uit-knop continu ingedrukt tijdens gebruik.
• Kalibratie. Plaats de unit plat op de muur. Houd de aan/uit-knop ingedrukt. Beweeg de unit niet totdat de kalibratie is voltooid (1-2 seconden). Wanneer de kalibratie is voltooid, stopt de unit met knipperen en wordt de door u geselecteerde bedrijfsmodus weergegeven.
• Bediening. Beweeg de unit langzaam terwijl u hem plat tegen de muur houdt. Kantel of til hem niet op.
• Opnieuw starten op een nieuwe locatie. Als u dit bericht ziet in de modus Stud Scan, bent u waarschijnlijk over een balk begonnen. Beweeg de unit een paar centimeter naar rechts of links, laat de aan/uit-knop los en begin opnieuw.
• Als u over een balk kalibreert in de modus DeepScan, detecteert u waarschijnlijk geen balken. Beweeg de unit een paar centimeter naar rechts of links, laat de aan/uit-knop los en begin opnieuw.
• Als u direct na de kalibratie een midden- of randindicatie ontvangt zonder de unit te bewegen, was deze waarschijnlijk niet plat tegen de muur. Laat de aan/uit-knop los en begin opnieuw.

SCANNEN IN DE MODUS STUD SCAN OF DEEPSCAN^®

Nadat u hebt gekalibreerd, houdt u de aan/uit-knop ingedrukt en schuift u de unit langzaam over het oppervlak. Naarmate u de rand van een balk nadert, geven balken op het display aan dat u in de buurt komt. Blijf de scanner langzaam bewegen totdat het display de RAND van de balk aangeeft.

Blijf de scanner langzaam bewegen. Het audiosignaal, SpotLite en display geven het MIDDEN van de balk aan (zie de illustraties bovenaan de volgende kolom). Ga verder in dezelfde richting om de andere rand te vinden.

Opmerking: DeepScan^® kan andere dingen dan balken rapporteren.

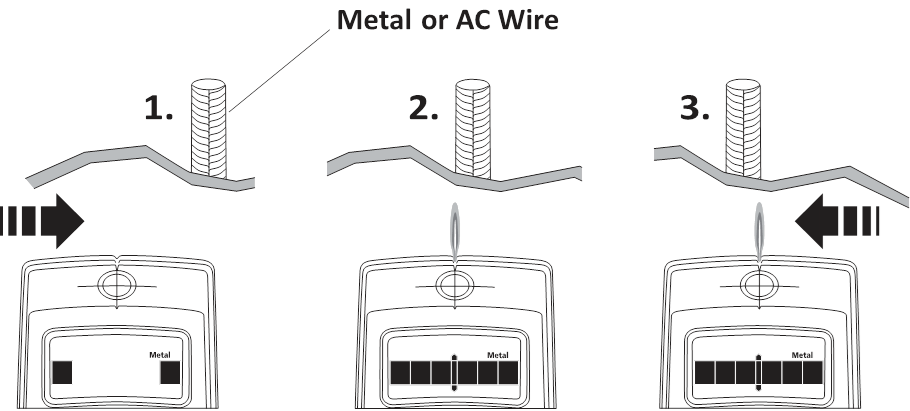

SCANNEN IN DE MODUS METAAL OF AC

Selecteer de modus. Nadat u hebt gekalibreerd, houdt u de aan/uit-knop ingedrukt en schuift u de unit langzaam over het oppervlak. Markeer de plek waar de displaybalken pieken en een constant geluid klinkt. De SpotLite schijnt ook een lichtstraal. Ga verder in dezelfde richting totdat de displaybalken afnemen.

Draai de richting om en markeer de plek waar de displaybalken vanuit die richting pieken. Het midden van de twee markeringen is het geschatte midden van het object.

Als u in de modus Metal Scan direct over metaal kalibreert, detecteert u waarschijnlijk geen metaal. Beweeg de unit een paar centimeter naar rechts of links, laat de aan/uit-knop los en begin opnieuw.

Als u in de modus AC Scan over AC-spanning kalibreert, wordt de unit automatisch opnieuw gekalibreerd wanneer u hem verplaatst.

AC WireWarning^™
Voor uw veiligheid werkt AC WireWarning^™ continu in alle modi. Wanneer AC-spanning wordt gedetecteerd, wordt het waarschuwingspictogram AC Alert op het scherm weergegeven.

Draden dieper dan 2 inch (51 mm), in een leiding of achter een multiplex schuifwand worden mogelijk niet gedetecteerd. Wees uiterst voorzichtig onder deze omstandigheden of wanneer er hete AC-draden aanwezig zijn. Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

BEDIENINGSAANWIJZINGEN

Afhankelijk van de nabijheid van elektrische bedrading of leidingen ten opzichte van het muuroppervlak, kan de MultiScanner i500 deze op dezelfde manier detecteren als balken, vooral in de modus DeepScan. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, zagen of boren in muren, vloeren en plafonds die deze items kunnen bevatten. Vanwege de verhoogde gevoeligheid kan de modus DeepScan ook andere dingen in muren detecteren die geen balken zijn.

Om verrassingen te voorkomen, moet u onthouden dat balken of balklagen normaal gesproken 16 inch (406 mm) of 24 inch (610 mm) uit elkaar staan en 1¹⁄₂ inch (38 mm) breed zijn. Alles wat dichter bij elkaar staat of een andere breedte heeft, is mogelijk geen balk, balklaag of brandwerende barrière. Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

Werken met verschillende materialen

• Behang: De MultiScanner i500 functioneert normaal op muren die zijn bedekt met behang of stof, tenzij de materialen van metaalfolie zijn, metalen vezels bevatten of nog nat zijn na het aanbrengen.
• Lat en stucwerk: Vanwege onregelmatigheden in de stucwerkdikte is het voor de MultiScanner i500 moeilijk om balken te vinden in de modus Stud Scan. Schakel over naar de modus Metal om spijkerkoppen te vinden die latten aan balken vasthouden. Als het stucwerk is voorzien van een metalen gaasversterking, kan de MultiScanner i500 niets door dat materiaal detecteren.
• Muren met textuur of akoestische plafonds: Plaats bij het scannen van een plafond of muur met een oneffen oppervlak dun karton op het plafond of de muur en scan over het karton met de modus DeepScan. Kalibreer met karton op zijn plaats.
• Houten vloeren, ondervloeren of gipsplaten over multiplex beplating: Gebruik de modus DeepScan.
• MultiScanner i500 kan niet scannen naar houten balken en balklagen door keramische vloertegels of vloerbedekking en ondervloer.
• Probeer in probleemsituaties de modus Metal Scan te gebruiken om spijkers of gipsplaatschroeven te vinden die verticaal zijn uitgelijnd waar een balk is geplaatst.

Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, de samenstelling van materialen, de muurtextuur en verf.

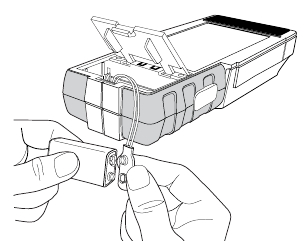

DE BATTERIJ VERVANGEN

Druk met uw vinger of een munt op de ontgrendeling van het batterijklepje en verwijder het klepje.

Sluit de 9V-batterij aan op de kabel en plaats deze erin. Plaats het batterijklepje terug en klik het dicht. De batterij gaat ongeveer 2 jaar mee onder normale omstandigheden.

HANDIGE TIPS

Situatie	Waarschijnlijke oorzaken	Oplossingen
Niet zeker of het gevonden object een balk is in de modus DeepScan.	De verhoogde gevoeligheid van DeepScan heeft mogelijk iets anders dan een balk gevonden.	Scan hetzelfde gebied met Metal Scan en AC Scan. Als de unit de aanwezigheid van metaal of hete AC aangeeft, is de oorspronkelijke balkindicatie waarschijnlijk onjuist.
Display geeft "Opnieuw starten op een nieuwe locatie" aan.	Het gereedschap is gekalibreerd over een balk of op een dicht deel van de muur. Het gereedschap is gekanteld of opgetild tijdens het scannen.	Schakel de scanner uit, verplaats hem een paar centimeter, druk op de aan/uit-knop en begin opnieuw. Plaats op ruwe oppervlakken dun karton op de muur en scan erdoorheen om de scanner soepeler te laten glijden.
Werken in de modus DeepScan en kan geen balken detecteren.	U hebt mogelijk over een balk gekalibreerd. (De modus DeepScan is erg gevoelig. De foutconditie is in deze modus uitgeschakeld.)	Verplaats de MultiScanner i500 een paar centimeter en kalibreer opnieuw.
Detecteert andere objecten dan balken in de modi Stud Scan en DeepScan. Vindt meer doelen dan er zouden moeten zijn.	Elektrische bedrading en metalen/plastic leidingen bevinden zich mogelijk in de buurt van of raken het achteroppervlak van de muur.	Schakel over naar de modus Metal, waar in combinatie met continue AC-detectie leidingen en elektrische bedrading voldoende moeten worden gedetecteerd. Controleer op andere balken die gelijkmatig aan weerszijden zijn geplaatst (12, 16 of 24 inch uit elkaar [305, 406 of 610 mm]) of dezelfde balk op verschillende plaatsen direct boven of onder de eerste. Wees VOORZICHTIG bij het spijkeren, zagen of boren in muren, vloeren en plafonds waar deze items aanwezig kunnen zijn.
Het spanningsgebied lijkt veel groter dan de werkelijke draad. (Alleen AC)	Er kan statische elektriciteit ontstaan op de gipsplaat, waardoor de spanningsdetectie tot 12 inch (305 mm) lateraal van elke kant van een werkelijke elektrische draad kan worden verspreid.	Om de detectie te beperken, schakelt u de scanner uit en weer in aan de rand van waar de draad voor het eerst werd gedetecteerd en scant u opnieuw. Plaats uw vrije hand plat tegen de muur in de buurt van het gereedschap om statische elektriciteit af te voeren.
De rand- of middenindicatie verschijnt niet op het LCD-scherm.	De muur is bijzonder dik of dicht.	Schakel over naar DeepScan, kalibreer opnieuw en probeer het opnieuw.
Moeilijk om metaal te detecteren.	De scanner is niet correct gekalibreerd. Metalen doelen te diep.	De scanner is mogelijk gekalibreerd over een metalen object, waardoor de gevoeligheid is verminderd. Probeer op een andere locatie te kalibreren. Scan in zowel horizontale als verticale richting. De metaalgevoeligheid is verhoogd wanneer het metalen object parallel loopt aan de sensor, die zich aan de voorkant van de scanner bevindt onder het kruis.
Het beeld van het metalen object lijkt breder dan de werkelijke grootte.	Metaal heeft een grotere dichtheid dan hout.	Om de gevoeligheid te verminderen, kalibreert u de MultiScanner i500 opnieuw over een van de eerste twee markeringen.
Constante metingen van balken in de buurt van ramen en deuren.	Dubbele en driedubbele balken worden meestal rond deuren en ramen gevonden. Solide kopstukken bevinden zich erboven.	Detecteer de buitenste randen, zodat u weet waar u moet beginnen.
U vermoedt elektrische draden, maar detecteert er geen.	Draden kunnen zijn afgeschermd in een metalen leiding of achter een metalen wandbekleding. Draden die dieper liggen dan 2 inch (51 mm) van het oppervlak worden mogelijk niet gedetecteerd. Draden zijn mogelijk niet heet.	Probeer Metal Scan om te zien of u metaal, draad of een metalen leiding kunt vinden. Probeer schakelaars naar het stopcontact in te schakelen. Probeer een lamp in het stopcontact te steken en de schakelaar in te schakelen. Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
