Zircon Breaker ID Pro - Handleiding voor het vinden van stroomonderbrekers

Inhoud

OVERZICHT

Het lokaliseren van een stroomonderbreker wanneer u een circuit moet uitschakelen, kan een echt probleem zijn. Neem het giswerk weg bij het vinden van de juiste stroomonderbreker.

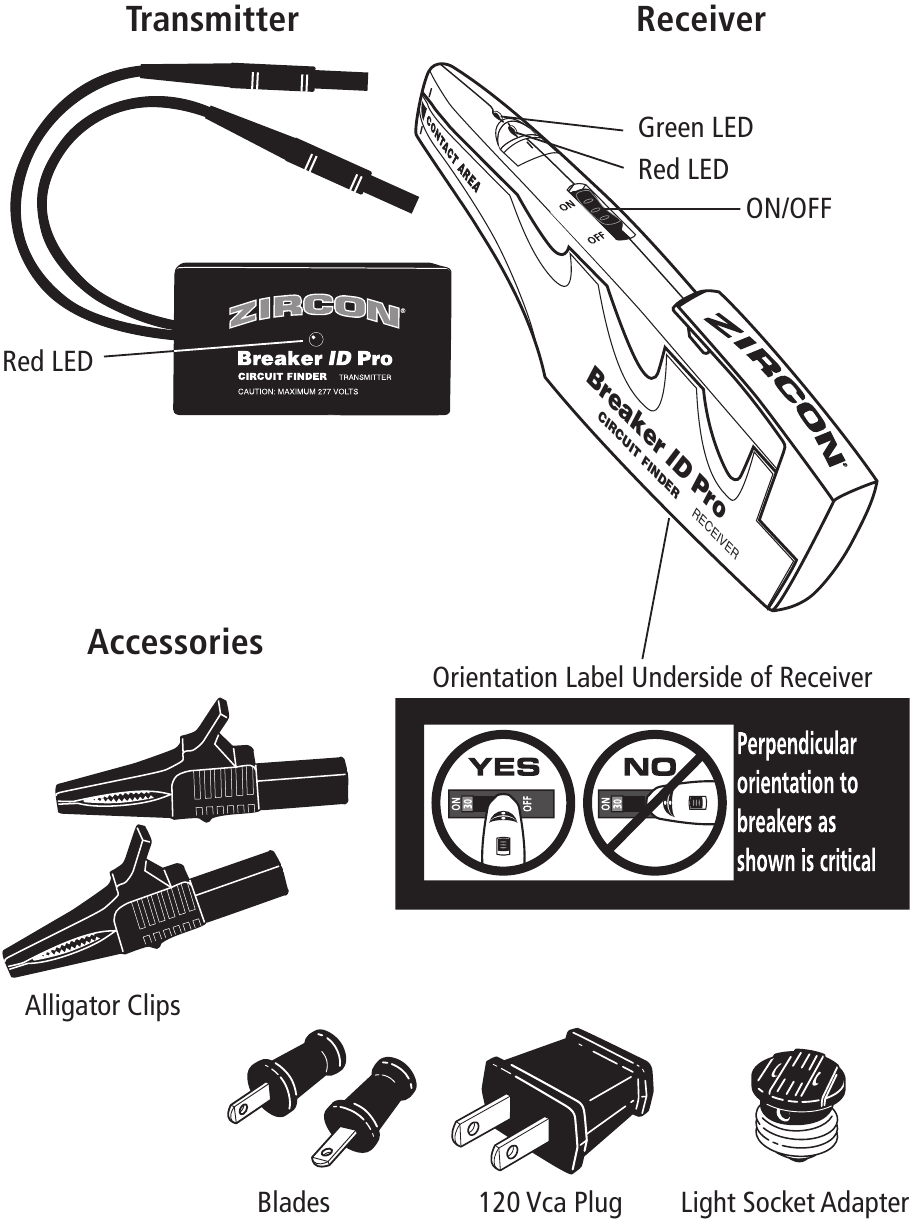

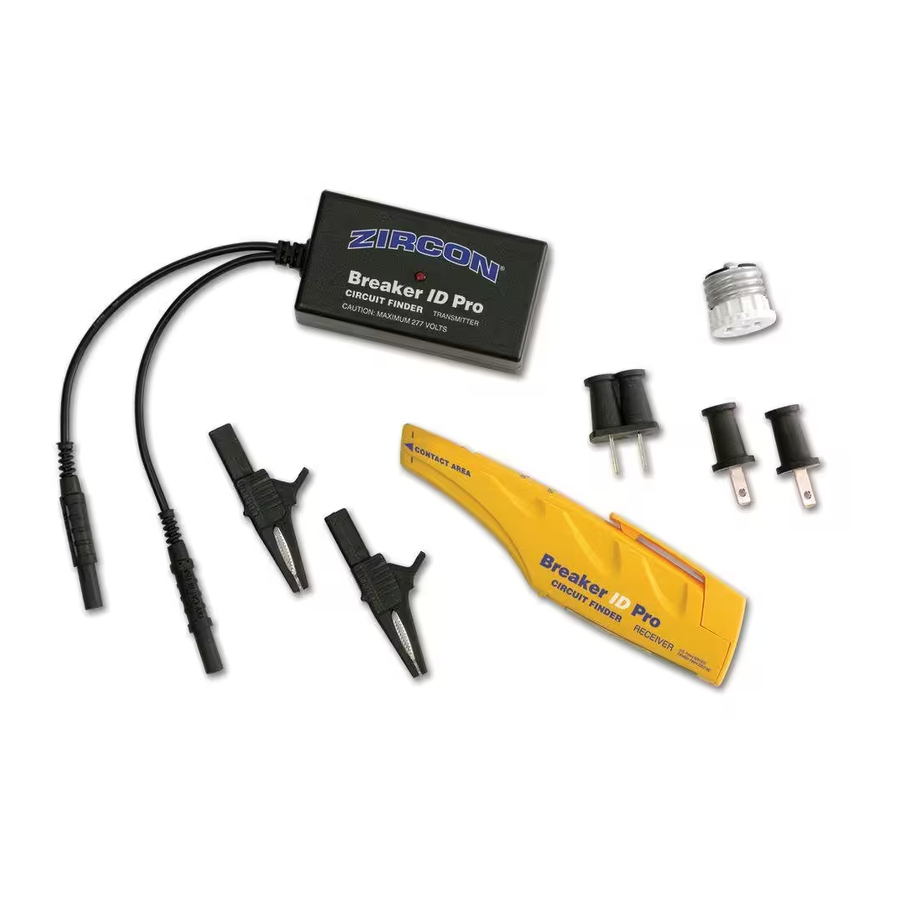

OVERZICHT

APPARAATSPECIFICATIES

  • Zender: 80–277 Vca 50–60 Hz 4 W maximum
  • Ontvanger: 9 Vcc 14 mA
  • CAT II
  • Maximale hoogte: 2000 m
  • Maximale bedrijfstemperatuur: 40°C (104°F)
  • Vervuilingsgraad 2
  • Maximale luchtvochtigheid van 80%
  • Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.

Als het apparaat wordt gebruikt op een manier die hier niet is gespecificeerd, kan de bescherming die het apparaat biedt, worden aangetast.

Geen enkel onderdeel van dit apparaat mag worden vervangen of gerepareerd door iemand anders dan de fabrikant.

Technische assistentie: 01 (800) 788-0233, info@zircon.com, of www.zircon.com.

DE BATTERIJ PLAATSEN

Til het lipje aan de onderkant van de clip op om de eindkap los te maken.

Schuif de 9 Vcc-batterij in het compartiment, met de aansluitzijde eerst, waarbij u de (+) en (-) aansluitingen van de batterij aanpast aan de behuizing.

Schuif de clip op de ontvanger en druk de batterij omlaag totdat beide delen aan elkaar klikken.

EEN CIRCUIT LOKALISEREN

Opmerking: een klein percentage van de stroomonderbrekerpanelen is gemonteerd met verticaal georiënteerde stroomonderbrekers. Zie de diagrammen voor de juiste oriëntatie van de ontvanger.

Sluit de zender aan op een circuit dat u wilt identificeren. De LED knippert ongeveer vijf seconden en brandt vervolgens continu, wat aangeeft dat de zender functioneert.

In een driefasentoepassing kan de zender worden aangesloten tussen een willekeurige stroomleiding en nul of van leiding tot leiding in zowel wye- als delta-achtige stroomconfiguraties. In geen geval mag de Breaker ID Pro Transmitter worden gebruikt waar de spanning over de zender hoger is dan 277 Vca, aangezien dit een defect van het apparaat veroorzaakt met gevolgschade die niet kan worden hersteld.

Ga naar het stroomonderbrekerpaneel. Schakel de ontvanger in en houd deze tegen de stroomonderbreker zoals afgebeeld.
EEN CIRCUIT LOKALISEREN - De ontvanger vasthouden

Het is belangrijk om de ontvanger in een hoek te houden, zodat het gehele CONTACTOPPERVLAK van de ontvanger elke stroomonderbreker raakt.
EEN CIRCUIT LOKALISEREN - Hoek vasthouden

Scan de ontvanger langzaam over alle stroomonderbrekers. Dit kalibreert het apparaat. Tijdens deze eerste doorgang, terwijl het apparaat wordt gekalibreerd, kan de ontvanger meer dan één stroomonderbreker aangeven. Dit is normaal. Als u meer dan één paneel hebt, moet u deze stap op elk paneel uitvoeren. Schakel de ontvanger niet uit.

Voer een tweede doorgang over de stroomonderbrekers uit. Wanneer de groene LED oplicht en de zoemer klinkt, bevindt u zich direct boven de stroomonderbreker die op de zender is aangesloten.
EEN CIRCUIT LOKALISEREN - LED&buzzer indicatie

Schakel de stroomonderbreker uit.
Controleer of de rode LED op de zender uit is, wat een dood circuit aangeeft, voordat u met de werkzaamheden begint.

HET APPARAAT REINIGEN EN OPBERGEN

Reinig de zender alleen met een droge doek. Stel het product niet bloot aan vloeistoffen.

NUTTIGE TIPS

Situatie Mogelijke oorzaken Oplossingen
Geen indicatie, d.w.z. geen groene LED en zoemer.
  • De stroomonderbreker voor dat circuit bevindt zich niet in de te scannen kast.
  • Circuit is niet actief.
  • Zender is defect.
  • Scan de kast die dat circuit voedt.
  • Schakel het circuit in.
  • Bel de klantenondersteuning op (800) 788-0233

Meerdere indicaties bij de tweede scan
  • De eerste scan is te snel uitgevoerd.
  • Scan opnieuw en beweeg de ontvanger langzaam. Zorg ervoor dat u de neus van de ontvanger dicht bij de stroomonderbreker houdt en de juiste oriëntatie aanhoudt.

Circuit traceren dat is aangesloten op een lamp
  • Gebruik een stopcontactadapter. Schroef de adapter in de fitting en steek vervolgens de zender erin. Of steek een verlengsnoer in de adapter en steek vervolgens de zender in het verlengsnoer.

Ontvanger geeft de stroomonderbreker boven de juiste aan
  • De ontvanger wordt horizontaal gehouden met alleen de punt van de ontvanger die de stroomonderbreker raakt en niet onder een hoek (zie de afbeelding in EEN CIRCUIT LOKALISEREN).
  • Houd de ontvanger in een hoek, zodat het gehele CONTACTOPPERVLAK van de ontvanger elke stroomonderbreker raakt (zie de afbeelding in EEN CIRCUIT LOKALISEREN).

Zircon is een geregistreerd handelsmerk van Zircon Corporation.

Ga naar www.zircon.com voor de meest actuele instructies.

Model: Breaker ID Pro

Zender: 80-277 Vca 50-60 Hz 4 W

Ontvanger: 9 Vcc 14 mA

Fabrikant: ZIRCON DE MÉXICO, S.A. DE C.V.
AV. ITURBIDE # 424, COL. OBRERA, C.P. 22830, ENSENADA, Baja California
Tel.: 01 (800) 788-0233

Lees en volg deze instructies voordat u het gereedschap gebruikt.

ZirconCorporation
ZirconTools | ZirconToolPro
ZirconTV
ZirconTools

www.zircon.com • info@zircon.com

© 2017 Zircon Corporation
