Zircon StudSensor HD70 - Priručnik za tražilo greda OneStep s pronalaženjem središta

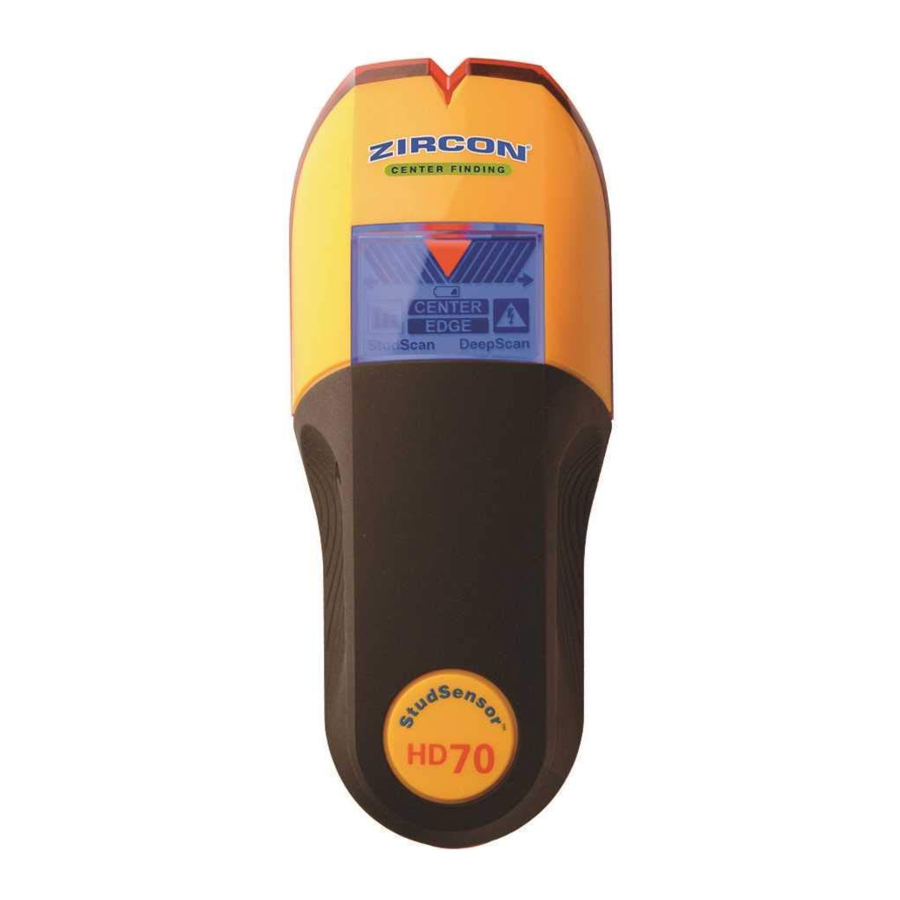

Zircon StudSensor^™ HD70 OneStep^™ detektira i središte i rubove drvenih i metalnih greda i gredica u zidovima, podovima i stropovima u jednom koraku. Ima plavi zaslon s pozadinskim osvjetljenjem, Target Spotlight i patentirani SpotLite^™ Pointer. WireWarning^™ detekcija također automatski detektira i upozorava vas na aktivne AC žice.

UGRADNJA BATERIJE

Pritisnite jezičak vratašca baterije na dnu alata i otvorite vratašca. Umetnite novu bateriju od 9 V, pazeći da se pozitivni (+) i negativni (-) polovi podudaraju s ikonama otisnutima na stražnjoj strani. Učvrstite bateriju na mjesto i vratite vratašca.

Indikator slabe baterije: Ikona indikatora slabe baterije prikazuje se kada je razina baterije niska. Iako će alat i dalje raditi, bateriju će uskoro trebati zamijeniti. Kada ikona baterije počne treperiti i jedina je ikona prikazana na zaslonu, razina baterije je preniska i nije dovoljna za napajanje alata za pravilan rad. Odmah zamijenite potpuno novom baterijom od 9 V.

SAVJETI ZA RAD

Za optimalne rezultate skeniranja važno je pravilno držati StudSensor^™ HD70 i polako se kretati tijekom skeniranja. Sljedeći savjeti pružit će točnije rezultate skeniranja:

• Uhvatite ručku palcem s jedne strane i prstima s druge strane. Provjerite jesu li vam vrhovi prstiju naslonjeni na alat i ne dodiruju površinu koja se skenira ili glavu za skeniranje alata.
• Držite alat uspravno, paralelno s gredama, i nemojte rotirati alat.

• Držite alat ravno uz zid i nemojte ljuljati ili naginjati alat dok ga polako klizite po površini koja se skenira.
• Izbjegavajte stavljanje druge ruke ili bilo kojeg drugog dijela tijela na površinu koja se skenira. To će ometati rad alata.
• Ako primate nestabilne rezultate skeniranja, to može biti posljedica vlage, vlage unutar zida ili suhozida ili nedavno nanesene boje ili tapeta koja se nije potpuno osušila. Iako vlaga možda nije uvijek vidljiva, ona će ometati senzore alata. Pričekajte nekoliko dana da se zid osuši.
• Ovisno o blizini električnih žica ili cijevi površini zida, skener ih može detektirati na isti način kao i grede. Uvijek treba biti oprezan pri zabijanju čavala, rezanju ili bušenju u zidove, podove i stropove koji mogu sadržavati te predmete.
• Kako biste izbjegli iznenađenja, zapamtite da su grede ili gredice obično razmaknute 41 ili 61 cm i širine su 38 mm. Sve što je bliže ili različite širine možda nije greda, gredica ili protupožarna barijera.

SKENIRANJE RAZLIČITIH POVRŠINA

Svježe obojeni zidovi: Može proći tjedan dana ili više da se osuše nakon nanošenja.

Tapete: StudSensor^™ HD70 normalno funkcionira na zidovima prekrivenim tapetama ili tkaninom, osim ako su materijali metalna folija, sadrže metalna vlakna ili su još uvijek mokri nakon nanošenja. Tapete se možda trebaju sušiti nekoliko tjedana nakon nanošenja.

Izrazito teksturirani zidovi ili akustični stropovi: Prilikom skeniranja stropa ili zida s neravnom površinom, stavite tanki karton na površinu koju želite skenirati i skenirajte preko kartona. Kalibrirajte, s kartonom na mjestu, u DeepScan^™ načinu rada.

Drveni podovi, podne obloge ili gipsani suhozid preko šperploče: Koristite DeepScan^™ način rada i polako pomičite alat. Indikator jačine signala može prikazati samo 1 ili 2 crtice kada alat locira gredu kroz debele površine.

Letva i žbuka: Zbog nepravilnosti u debljini žbuke, ovaj alat se ne preporučuje za upotrebu na letvi i žbuci.

StudSensor^™ HD70 ne može skenirati grede i gredice kroz beton, tepih ili podlogu.

U StudScan načinu rada, StudSensor^™ HD70 NEĆE moći skenirati kroz guste materijale kao što su staklo, keramičke pločice i folija.

Napomena: Dubina osjetljivosti i točnost mogu varirati zbog vlage, sadržaja materijala, teksture zida i boje.

Samo za unutarnju upotrebu.

Nemojte se oslanjati isključivo na detektor za lociranje predmeta iza skenirane površine. Koristite druge izvore informacija kako biste lakše locirali predmete prije prodiranja u površinu. Takvi dodatni izvori uključuju građevinske planove, vidljive točke ulaska cijevi i žica u zidove, kao što je u podrumu, te uobičajene prakse razmaka greda od 41 i 61 cm.

UKLJUČIVANJE/KALIBRIRANJE ALATA

Postavite StudSensor^™ HD70 ravno na zid, zatim pritisnite i držite tipku za uključivanje (Power). LCD zaslon će se osvijetliti i prikazati sve ikone dok se kalibracija ne završi. Po završetku kalibracije, SpotLite^™ Pointer i zujalica će se nakratko aktivirati i alat će započeti kontinuirana mjerenja.

Napomena: Važno je pričekati da se kalibracija završi (1–2 sekunde) prije pomicanja skenera.

ACT^™ (Auto Correcting Technology): Tijekom skeniranja, alat će se po potrebi privremeno rekalibrirati. Ova rekalibracija je obično transparentna i ne daje se nikakva indikacija. Ako se upali ikona strelice, alat je kalibriran blizu ili iznad grede, a zatim je pomaknut. Strelica pokazuje smjer promašene grede.

PRONALAŽENJE GREDE

Uvijek počnite s skenerom postavljenim ravno na zid, zatim pritisnite tipku za uključivanje (Power). Pričekajte zvučni signal kako biste potvrdili da je kalibracija završena prije pomicanja alata.

Polako klizite alat po površini. Indikacija EDGE će se upaliti, pokazujući lokaciju ruba grede.

Nastavite kliziti alat. Kada se središte grede locira s tri crtice na indikatoru jačine signala, neki segmenti traka indikacije cilja, indikacija CENTER i SpotLite^™ Pointer će se upaliti, a zujalica će se oglasiti.

U slučajevima dubljih greda (deblji zidovi), kada se locira središte grede, na indikatoru jačine signala prikazat će se samo jedna ili dvije crtice i upalit će se samo neki segmenti traka indikacije cilja. Ako i dalje ne možete locirati gredu, pokušajte sa sljedećim korakom.

Napomena: Alat može detektirati druge predmete iza zida, kao što su cijevi i vodovi. Pogledajte Savjete za rad za načine potvrde da ste pronašli gredu.

TEŠKOĆE S LOCIRANJEM GREDE? POKUŠAJTE S DEEPSCAN™ NAČINOM RADA

Ako imate poteškoća s lociranjem grede nakon što ste slijedili odjeljak 4, moguće je da je greda duboka (zidovi su debeli). Dok je jedinica još uvijek postavljena ravno na zid i uključena, brzo (unutar jedne sekunde) otpustite i ponovno pritisnite tipku za uključivanje (Power). Indikacija StudScan načina rada će se isključiti i indikacija DeepScan^™ načina rada će se uključiti, što znači da je alat ušao u DeepScan^™ način rada. Središte vrlo duboke grede bit će označeno upaljenim segmentima traka indikacije cilja.

OZNAČAVANJE SREDIŠTA GREDE

Nakon što se objekt locira, označite mjesto gdje svijetli SpotLite^™ Pointer. Ovo je središte grede.

WIREWARNING™ DETEKCIJA

Zirconova WireWarning^™ detekcija radi kontinuirano. Kada se detektira aktivni AC napon, indikator AC WireWarning^™ će se pojaviti na zaslonu. Ako skeniranje započne iznad aktivne AC žice, indikator AC WireWarning^™ će neprekidno treperiti. Budite izuzetno oprezni u tim okolnostima ili kad god je prisutan aktivni AC napon.

Lokatori električnog polja možda neće detektirati aktivne AC žice ako su žice udaljene više od 51 mm od skenirane površine, u betonu, zatvorene u vodovima, prisutne iza zida od šperploče ili metalne zidne obloge ili ako je prisutna vlaga u okolišu ili skeniranoj površini.

NEMOJTE PRETPOSTAVLJATI DA U ZIDU NEMA AKTIVNIH ELEKTRIČNIH ŽICA. NEMOJTE PODUZIMATI RADNJE KOJE BI MOGLE BITI OPASNE AKO ZID SADRŽI AKTIVNU ELEKTRIČNU ŽICU. UVIJEK ISKLJUČITE ELEKTRIČNU ENERGIJU, PLIN I VODOVOD PRIJE PRODIRANJA U POVRŠINU. NEPOŠTIVANJE OVIH UPUTA MOŽE DOVESTI DO STRUJNOG UDARA, POŽARA I/ILI OZBILJNE OZLJEDE ILI MATERIJALNE ŠTETE.

Uvijek isključite napajanje kada radite u blizini električnih žica.

KORISNI SAVJETI

(Vidi također Savjete za rad)
