Zircon StudSensor HD70 - OneStep Centro ieškančiojo smeigių detektoriaus vadovas

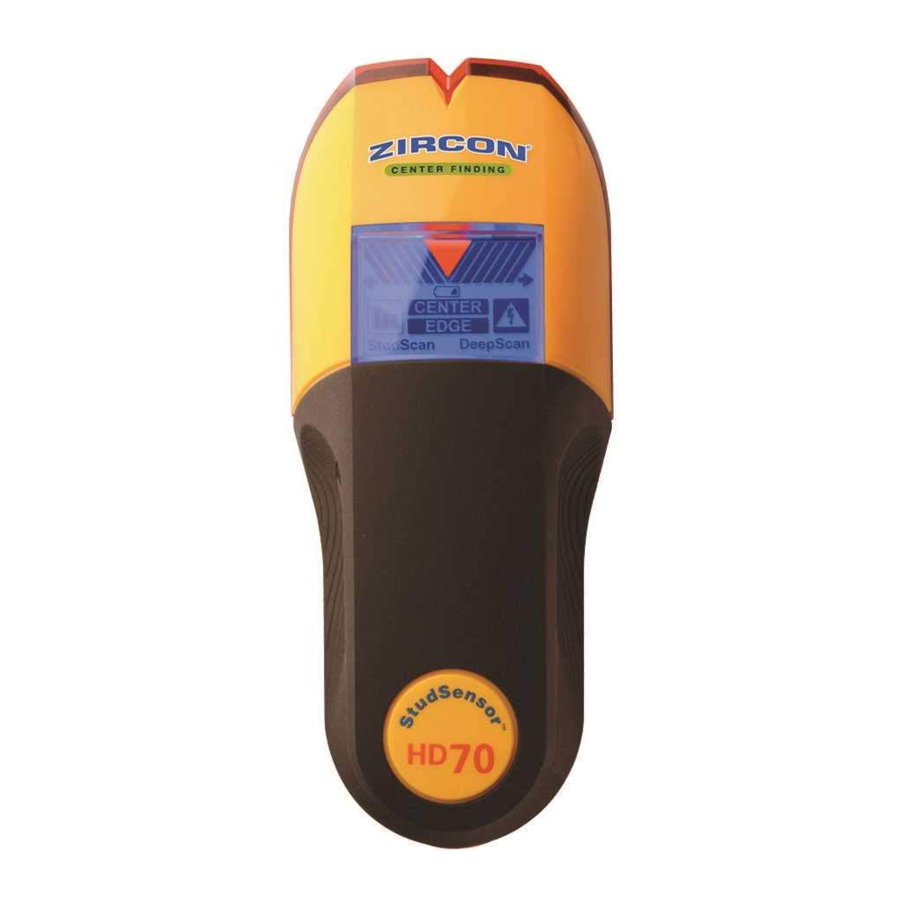

Zircon StudSensor^™ HD70 OneStep^™ vienu žingsniu aptinka tiek medinių, tiek metalinių smeigių ir sijų centrus bei kraštus sienose, grindyse ir lubose. Jame yra mėlynas apšviestas ekranas, Target Spotlight (taikinio prožektorius) ir patentuotas SpotLite^™ Pointer (taškinis žymeklis). WireWarning^™ aptikimas taip pat automatiškai aptinka ir įspėja apie įtampingus kintamosios srovės laidus.

BATERIJOS ĮDIEGIMAS

Paspauskite akumuliatoriaus skyriaus durelių skirtuką įrankio apačioje ir atidarykite dureles. Įdėkite naują 9 V bateriją, suderindami teigiamą (+) ir neigiamą (-) gnybtus su piktogramomis, atspausdintomis gale. Įstatykite bateriją į vietą ir uždėkite dureles.

Žemos baterijos indikatorius: Žemos baterijos indikatoriaus piktograma rodoma, kai baterijos lygis žemas. Nors įrankis vis dar veiks, bateriją reikės greitai pakeisti. Kai baterijos piktograma pradeda mirksėti ir yra vienintelė ekrane rodoma piktograma, baterijos lygis yra per žemas ir nepakankamas, kad įrankis veiktų tinkamai. Nedelsdami pakeiskite visiškai nauja 9 V baterija.

EKSPLOATAVIMO PATARIMAI

Norint pasiekti optimalių nuskaitymo rezultatų, svarbu tinkamai laikyti StudSensor^™ HD70 ir skenuojant judėti lėtai. Šie patarimai padės pasiekti tikslesnių nuskaitymo rezultatų:

• Suimkite rankeną nykščiu vienoje pusėje, o pirštais - kitoje. Įsitikinkite, kad jūsų pirštų galiukai remiasi į įrankį ir neliečia skenuojamo paviršiaus arba įrankio skenavimo galvutės.
• Laikykite įrankį tiesiai aukštyn ir žemyn, lygiagrečiai smeigėms, ir nesukite įrankio.

• Laikykite įrankį prigludusį prie sienos ir nejudinkite bei nepalenkite įrankio lėtai slysdami per skenuojamą paviršių.
• Venkite dėti kitą ranką ar bet kurią kitą kūno dalį ant skenuojamo paviršiaus. Tai trukdys įrankio veikimui.
• Jei gaunate nereguliarius nuskaitymo rezultatus, tai gali būti drėgmės, drėgmės sienos ertmėje arba gipso kartono plokštėje arba neseniai užteptų dažų ar tapetų, kurie visiškai neišdžiūvo, rezultatas. Nors drėgmė ne visada gali būti matoma, ji trukdys įrankio jutikliams. Palaukite kelias dienas, kol siena išdžius.
• Priklausomai nuo elektros laidų ar vamzdžių artumo prie sienos paviršiaus, skaitytuvas gali juos aptikti taip pat, kaip ir smeiges. Visada reikia būti atsargiems kalant, pjaunant ar gręžiant sienas, grindis ir lubas, kuriose gali būti šių elementų.
• Kad išvengtumėte netikėtumų, atminkite, kad smeigės ar sijos paprastai yra išdėstytos kas 41 arba 61 cm ir yra 38 mm pločio. Bet kas, kas yra arčiau arba kitokio pločio, gali būti ne smeigė, sija ar ugnies pertvara.

SKIRTINGŲ PAVIRŠIŲ SKENAVIMAS

Šviežiai nudažytos sienos: Gali prireikti savaitės ar ilgiau, kad išdžiūtų po užtepimo.

Tapetai: StudSensor^™ HD70 veikia normaliai ant sienų, padengtų tapetais ar audiniu, nebent medžiagos yra metalinė folija, turi metalinių pluoštų arba vis dar yra šlapios po užtepimo. Gali prireikti kelių savaičių, kol tapetai išdžius po užtepimo.

Ypač tekstūruotos sienos arba akustinės lubos: Skenuojant lubas ar sieną su nelygiu paviršiumi, uždėkite ploną kartoną ant skenuojamo paviršiaus ir skenuokite per kartoną. Kalibruokite, kai kartonas yra vietoje, DeepScan^™ režimu.

Medinės grindys, paklotas arba gipso kartono plokštės virš faneros apkalos: Naudokite DeepScan^™ režimą ir lėtai judinkite įrankį. Signalo stiprumo indikatorius gali rodyti tik 1 arba 2 brūkšnelius, kai įrankis aptinka smeigę per storą paviršių.

Lentos ir tinkas: Dėl tinko storio nelygumų šio įrankio nerekomenduojama naudoti ant lentų ir tinko.

StudSensor^™ HD70 negali skenuoti smeigių ir sijų per betoną, kilimus ar paminkštinimus.

StudScan režimu StudSensor^™ HD70 negalės skenuoti per tankias medžiagas, tokias kaip stiklas, keraminės plytelės ir folija.

Pastaba: Aptikimo gylis ir tikslumas gali skirtis dėl drėgmės, medžiagų kiekio, sienos tekstūros ir dažų.

Naudoti tik patalpose.

Nesiremkite vien tik detektoriumi, kad aptiktumėte objektus už skenuojamo paviršiaus. Prieš įsiskverbdami į paviršių, naudokite kitus informacijos šaltinius, kad padėtumėte aptikti objektus. Tokie papildomi šaltiniai apima statybos planus, matomus vamzdžių ir laidų įėjimo į sienas taškus, pavyzdžiui, rūsyje, ir standartinę 41 ir 61 cm smeigių išdėstymo praktiką.

ĮRANKIO ĮJUNGIMAS/KALIBRAVIMAS

Padėkite StudSensor^™ HD70 plokščiai prie sienos, tada paspauskite ir palaikykite maitinimo mygtuką. LCD ekranas apšvies ir rodys visas piktogramas, kol kalibravimas bus baigtas. Baigus kalibravimą, SpotLite^™ Pointer (taškinis žymeklis) ir garsinis signalas trumpam suaktyvės ir įrankis pradės nuolatinius matavimus.

Pastaba: Svarbu palaukti, kol kalibravimas bus baigtas (1–2 sekundes), prieš perkeliant skaitytuvą.

ACT^™ (Automatinė koregavimo technologija): Skenavimo metu įrankis prireikus laikinai persikalibruos. Šis persikalibravimas paprastai yra skaidrus ir jokia nuoroda nepateikiama. Jei užsidega rodyklės piktograma, įrankis buvo sukalibruotas šalia arba virš smeigės ir tada patrauktas. Rodyklė rodo praleistos smeigės kryptį.

SMEIGĖS PAIEŠKA

Visada pradėkite nuo skaitytuvo, padėto plokščiai prie sienos, tada paspauskite maitinimo mygtuką. Palaukite, kol pasigirs pyptelėjimas, patvirtinantis, kad kalibravimas baigtas, prieš perkeliant įrankį.

Lėtai stumkite įrankį per paviršių. Užsidegs EDGE (krašto) indikacija, rodanti smeigės krašto vietą.

Toliau stumkite įrankį. Kai smeigės centras yra aptiktas su trimis brūkšneliais signalo stiprumo indikatoriuje, kai kurie Target Indication (taikinio indikacijos) brūkšnelių segmentai, CENTER (centro) indikacija ir SpotLite^™ Pointer (taškinis žymeklis) užsidegs ir pasigirs garsinis signalas.

Gilesnių smeigių (storesnių sienų) atveju, kai smeigės centras yra aptiktas, signalo stiprumo indikatoriuje bus rodomas tik vienas arba du brūkšneliai ir užsidegs tik kai kurie Target Indication (taikinio indikacijos) brūkšnelių segmentai. Jei vis dar negalite rasti smeigės, išbandykite kitą žingsnį.

Pastaba: Įrankis gali aptikti kitus objektus už sienos, tokius kaip vamzdžiai ir kanalai. Žr. Eksploatavimo patarimai, kad sužinotumėte, kaip patvirtinti, kad radote smeigę.

SUNKU RASTI SMEIGĘ? IŠBANDYKITE DEEPSCAN™ REŽIMĄ

Jei jums sunku rasti smeigę po 4 skyriaus, gali būti, kad smeigė yra giliai (sienos yra storos). Kai įrenginys vis dar yra padėtas plokščiai prie sienos ir įjungtas, greitai (per vieną sekundę) atleiskite ir vėl paspauskite maitinimo mygtuką. StudScan režimo indikacija išsijungs ir įsijungs DeepScan^™ režimo indikacija, rodanti, kad įrankis įjungė DeepScan^™ režimą. Labai gilios smeigės centrą parodys kai kurie Target Indication (taikinio indikacijos) brūkšnelių segmentai.

SMEIGĖS CENTRO ŽYMĖJIMAS

Kai objektas yra aptiktas, pažymėkite vietą, kur užsidega SpotLite^™ Pointer (taškinis žymeklis). Tai yra smeigės centras.

WIREWARNING™ APTIKIMAS

Zircon WireWarning^™ aptikimas veikia nuolat. Kai aptinkama įtampa, ekrane pasirodys AC WireWarning^™ indikatorius. Jei skenavimas pradedamas virš įtampingo kintamosios srovės laido, AC WireWarning^™ indikatorius nuolat mirksės. Būkite ypač atsargūs tokiomis aplinkybėmis arba kai yra įtampa.

Elektros lauko lokatoriai gali neaptikti įtampingų kintamosios srovės laidų, jei laidai yra daugiau nei 51 mm atstumu nuo skenuojamo paviršiaus, betone, įdėti į kanalą, yra už faneros šlyties sienos arba metalinės sienų dangos arba jei aplinkoje ar skenuojamame paviršiuje yra drėgmės.

NEMANYKITE, KAD SIENOJE NĖRA ĮTAMPINGŲ ELEKTROS LAIDŲ. NEIMKITĖS VEIKSMŲ, KURIE GALI BŪTI PAVOJINGI, JEI SIENOJE YRA ĮTAMPINGAS ELEKTROS LAIDAS. VISADA IŠJUNKITE ELEKTROS ENERGIJOS, DUJŲ IR VANDENS TIEKIMĄ PRIEŠ ĮSISKVERBDAMI Į PAVIRŠIŲ. JEI NESILAIKYSITE ŠIŲ INSTRUKCIJŲ, GALITE PATIRTI ELEKTROS ŠOKĄ, GAISRĄ IR (ARBA) RIMTUS SUŽALOJIMUS AR TURTO SUGADINIMĄ.

Visada išjunkite maitinimą dirbdami šalia elektros laidų.

NAUDINGI PATARIMAI

(Taip pat žr. Eksploatavimo patarimai)
