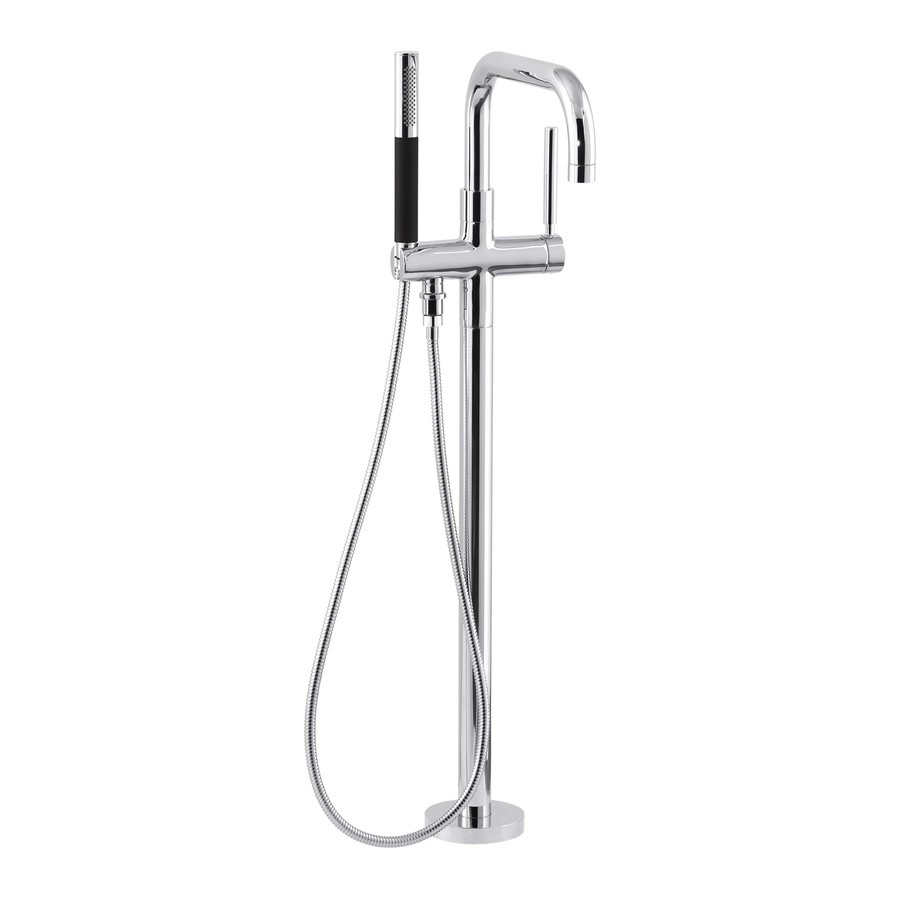

Kohler PURIST 10129T-4 - Põrandale paigaldatava vanni- ja dušisegisti paigaldamine

Sisu

1 ENNE ALUSTAMIST
2 KÄEPIDEME KASUTAMINE
3 KOHALDATAV STANDARD
4 JÄMEDAD MÕÕTMED
5 PAIGALDAMINE
6 PAIGALDUSE KONTROLLIMINE
7 PUHASTUSJUHISED
8 VARUOSAD
9 Laadi alla juhend
10 Teistes keeltes

ENNE ALUSTAMIST

Kogu teave põhineb uusimal tooteteabel, mis oli avaldamise ajal saadaval. Kohler Co. jätab endale õiguse igal ajal ilma ette teatamata muuta toote omadusi, pakendit või kättesaadavust.

Palun jätke need juhised tarbijale. Need sisaldavad olulist teavet.

hoiatus MÄRKUSED:

Loputage veevarustustorud põhjalikult, et eemaldada praht.
Kontrollige toitetoru kahjustuste suhtes. Vajadusel vahetage välja.
Järgige kohalikke sanitaartehnilisi eeskirju.
Ümberlüliti minimaalne sisselaskevee rõhk on 0,05 MPa (0,5 baari).
Enne torude katmist kontrollige lekkeid, vajadusel parandage.
Käsispritsi kõrgeim töörõhk on 0,5 MPa (5 baari). Kui see ületab 0,5 MPa (5 baari), on vaja rõhualandajat. Kõrgeim vee- ja keskkonnatemperatuur on 60 ºC. Palun hoidke käsisprits, dušiotsik ja dušihoob kütteseadmest eemal, vastasel juhul võib see kahjustuda ja põhjustada kasutajale vigastusi.

KÄEPIDEME KASUTAMINE

Pöörake käepidet õrnalt. Pöörake kuuma ja külma vee jaoks, nagu allpool näidatud.

KOHALDATAV STANDARD

Erimudel vastab või ületab tootmiskuupäeval järgmisi nõudeid: TIS

JÄMEDAD MÕÕTMED

PAIGALDAMINE

Kuidas paigaldada alust

Eemaldage aluselt (1) kork (2). Eemaldage äärikult (6) kaitse (3).
Proovige segisti paigaldamist, et määrata paigalduskoht.

hoiatus MÄRKUS: Hoidke segistit aluse suhtes vertikaalselt, et vältida O-rõngaste kahjustamist põhjas. Lükake dekoor (8) üles. Ühendage segisti alusega kruvide (4) ja seibidega (5) läbi ääriku. Määrake sobiv asukoht 8 vastavalt vannile. Reguleerige segistit: hoidke tila vanni poole, tehke 3 sinine märk külma toru (13) poole ja alus mugavas asendis, et ühendada külm toru (13) ja kuum toru (12). Kinnitage 5 6 äärik kruvidega kuuskantvõtmega (7).

Märkige aluse kinnitusavade asukohad põrandale vastavalt määratud asukohale ja aluse kinnitusmõõtmetele (nagu näidatud). Keerake kruvid lahti. Eemaldage segisti ja ühendused koos O-rõngastega. Puurige põrandasse augud Ø10 labidapuuri otsaga. Suruge ankrud (9) aukudesse. Keerake isekeermestavad kruvid (10) koos seibidega (11) läbi aluse ankrutesse. Kasutage vesiloodi, et tagada aluse horisontaalsus (vt joonis 1). Pingutage isekeermestavad kruvid, et alus kinnitada.

Kandke toru keermetele piisavalt teipi või hermeetikut. Ühendage G1/2˝ külma ja kuuma vee toitetorud (13, 12, ei ole kaasas) alusega.

hoiatus MÄRKUS: Sinise märgiga ots on ühendatud külma veega. Kui aluse tase on torude kinnitamisega rikutud, on vaja uuesti reguleerida.

Paigaldage kork (2) alusele. Suurendage kuuma ja külma vee toiterõhku 1 MPa-ni. Kontrollige lekkeid.

Kinnitage kaitse (14) kruvidega (15) alusele.

Veenduge, et kaugus kaitsme põhjast plaatide ülemise pinnani on 13–33 mm (plaatide ülemine pind on kaitsme MIN- ja MAX-joone vahel). Puurige plaadile Ø75 mm auk. Laduge plaadid välja. Lõigake kaitsme ulatuv osa vastavalt plaadi pinnale.

Kuidas paigaldada segistit

Sulgege veevarustus. Eemaldage aluselt kork (2). Lükake dekoor (8) üles. Eemaldage kaitse (3). Paigaldage segisti.

hoiatus MÄRKUS: Hoidke segistit aluse suhtes vertikaalselt, et vältida O-rõnga kahjustamist põhjas. Kinnitage äärik (6) kruvidega (4) ja seibidega (5) alusele.

hoiatus MÄRKUS: Ärge pingutage kruvisid praegu. Reguleerige segistit, hoidke tila vanni poole. Pingutage kruvid kuuskantvõtmega (7).

Kuidas paigaldada käsispritsi

Eemaldage ümberlülituskomplektilt (16) kaitse. Ühendage voolik (18) seibidega (17) käsispritsiga (19). Pingutage kõik ühendused. Riputage käsisprits segisti kronsteinile (20).

PAIGALDUSE KONTROLLIMINE

Veenduge, et kõik ühendusmutrid on tihedalt kinni. Veenduge, et käepide on väljalülitatud asendis (off position).

Lülitage sisse peamine veevarustus ja kontrollige lekkeid. Vajadusel parandage.

Eemaldage käsisprits (19) ja aeraator (21). Lülitage segisti käepide sisse. Laske kuuma ja külma vett läbi tila umbes üks minut, et eemaldada praht. Kontrollige sel ajal lekkeid. Eemaldage praht. Lülitage segisti välja. Paigaldage käsisprits ja aeraator uuesti.

PUHASTUSJUHISED

Kõik viimistlused: Puhastage viimistlust pehme seebi ja sooja veega. Pühkige kogu pind täielikult kuivaks puhta pehme lapiga. Paljud puhastusvahendid võivad sisaldada kemikaale, nagu ammoniaak, kloor, tualettruumi puhastusvahend jne, mis võivad viimistlust kahjustada ja mida ei soovitata puhastamiseks.

Ärge kasutage Kohler segistitel ja liitmikel abrasiivseid puhastusvahendeid ega lahusteid.
