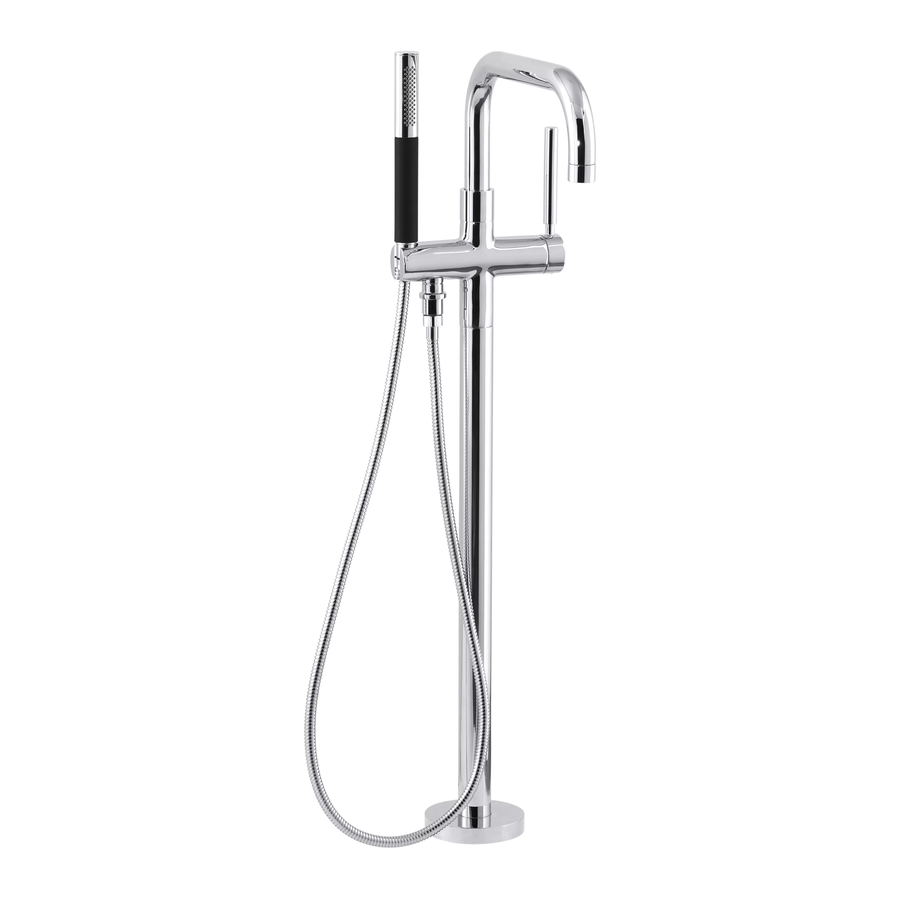

Kohler PURIST 10129T-4 - Gulvmontert badekar- og dusjbatteri - Installasjon

Innhold

1 FØR DU BEGYNNER
2 HÅNDTAKSBRUK
3 GJELDENDE STANDARD
4 MÅL FOR GROVINSTALLASJON
5 INSTALLASJON
6 INSTALLASJONSKONTROLL
7 RENGJØRINGSINSTRUKSJONER
8 SERVICEDELER
9 Last ned manual
10 På andre språk

FØR DU BEGYNNER

All informasjon er basert på den nyeste produktinformasjonen som er tilgjengelig på publiseringstidspunktet. Kohler Co. forbeholder seg retten til å gjøre endringer i produktegenskaper, emballasje eller tilgjengelighet når som helst uten varsel.

Vennligst la disse instruksjonene ligge igjen til forbrukeren. De inneholder viktig informasjon.

MERK:

Spyl vannforsyningsrørene grundig for å fjerne smuss.
Inspiser tilførselsslangen for skader. Bytt ut etter behov.
Følg lokale rørleggerforskrifter.
Minimum innløpsvanntrykk for omlederen er 0,05 MPa (0,5 bar).
Se etter lekkasjer før du dekker rørene, reparer etter behov.
Det høyeste arbeidstrykket for hånddusjen er 0,5 MPa (5 bar). Hvis det overskrider 0,5 MPa (5 bar), er det nødvendig med en trykkreduksjon. Den høyeste vann- og omgivelsestemperaturen er 60 °C. Vennligst hold hånddusjen, dusjhodet og dusjarmen unna varmeapparatet, ellers kan det bli skadet og forårsake personskade.

HÅNDTAKSBRUK

Vri håndtaket forsiktig. Vri for varmt og kaldt vann som vist nedenfor.

GJELDENDE STANDARD

Spesialmodell oppfyller eller overgår følgende på produksjonsdatoen: TIS

MÅL FOR GROVINSTALLASJON

INSTALLASJON

Hvordan installere basen

Fjern pluggen (2) fra basen (1). Fjern beskyttelsen (3) fra flensen (6).
Øv på installasjonen av batteriet for å bestemme monteringsstedet.

MERK: Hold batteriet vertikalt mot basen for å unngå å skade o-ringene i bunnen. Skyv opp rosetten (8). Koble batteriet til basen med skruer (4) og skiver (5) gjennom flensen. Bestem et passende sted 8 i henhold til badekaret. Juster batteriet: hold tuten pekende mot badekaret, sørg for at 3 det blå merket vender mot kaldtvannsrøret (13) og at basen er i en 4 praktisk posisjon for å koble til kaldtvannsrøret (13) og varmtvannsrøret (12). Fest 5 6 flensen med skruer ved hjelp av sekskantnøkkel (7).

Merk av for monteringshullene til basen på gulvet i henhold til det bestemte stedet og monteringsmålene for basen (som vist). Løsne skruene. Fjern batteriet og kontaktene med o-ringer. Bor hull i gulvet med Ø10 hullsag. Trykk ankrene (9) inn i hullene. Skru selvskjærende skruer (10) med skiver (11) inn i ankrene gjennom basen. Bruk et vater for å sikre at basen er horisontal (se fig. 1). Stram selvskjærende skruer for å feste basen.

Påfør tilstrekkelig med tape eller tetningsmasse på rørgjengene. Koble G1/2˝ kaldt- og varmtvannsrør (13, 12, ikke inkludert) til basen.

MERK: Enden med blått merke er koblet til kaldt vann. Hvis basenivået brytes ved å feste rør, er justering nødvendig.

Installer pluggen (2) på basen. Øk trykket på varmt- og kaldtvannsforsyningen til 1 MPa. Se etter lekkasjer.

Fest beskyttelsen (14) på basen med skruer (15).

Sørg for at avstanden mellom bunnen av beskyttelsen og den øverste overflaten av flisene er innenfor 13~33 mm (den øverste overflaten av flisene er mellom MIN- og MAX-linjen på beskyttelsen). Bor et Ø75 mm hull på flisen. Legg ut flisene. Skjær bort den forlengende delen av beskyttelsen i samsvar med flisoverflaten.

Hvordan installere batteriet

Steng av vanntilførselen. Fjern pluggen (2) fra basen. Skyv opp rosetten (8). Fjern beskyttelsen (3). Installer batteriet.

MERK: Hold batteriet vertikalt mot basen for å unngå å skade o-ringen i bunnen. Fest flensen (6) på basen med skruer (4) og skiver (5).

MERK: Ikke stram skruene for øyeblikket. Juster batteriet, hold tuten pekende mot badekaret. Stram skruene med sekskantnøkkel (7).

Hvordan installere hånddusjen

Fjern beskyttelsen fra omledersettet (16). Koble slangen (18) til hånddusjen (19) med skiver (17). Stram alle tilkoblingene. Heng hånddusjen på braketten (20) på batteriet.

INSTALLASJONSKONTROLL

Sørg for at alle koblingsmuttere er stramme. Sørg for at håndtaket er i av-posisjon (off position).

Slå på hovedvannforsyningen og se etter lekkasjer. Reparer etter behov.

Fjern hånddusjen (19) og luftblanderen (21). Slå på batterihåndtaket. La varmt og kaldt vann renne gjennom tuten i omtrent ett minutt for å fjerne eventuelle rester. Se etter lekkasjer på dette tidspunktet. Fjern eventuelle rester. Slå av batteriet. Installer hånddusjen og luftblanderen på nytt.

RENGJØRINGSINSTRUKSJONER

Alle overflater: Rengjør overflaten med mild såpe og varmt vann. Tørk hele overflaten helt tørr med en ren, myk klut. Mange rengjøringsmidler kan inneholde kjemikalier, som ammoniakk, klor, toalettrens osv., som kan påvirke overflaten negativt og anbefales ikke for rengjøring.

Ikke bruk slipende rengjøringsmidler eller løsemidler på Kohler-batterier og -beslag.
