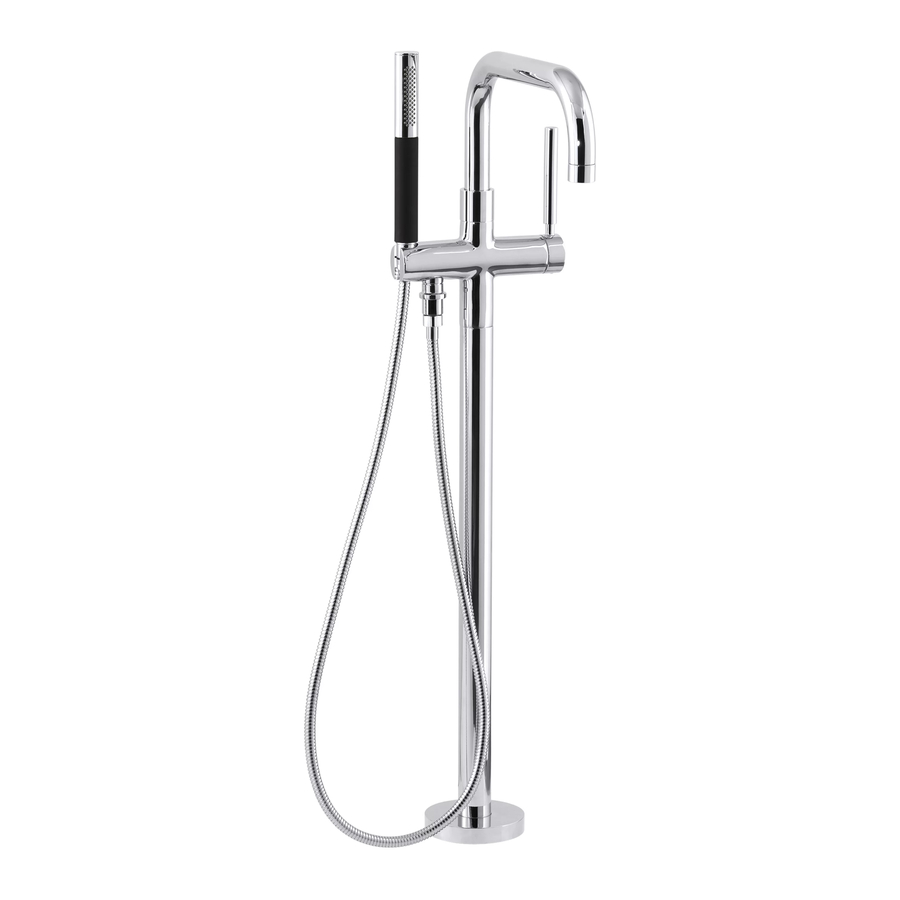

Kohler PURIST 10129T-4 - Installazione del rubinetto da bagno e doccia a pavimento
PRIMA DI INIZIARE
Tutte le informazioni si basano sulle ultime informazioni sul prodotto disponibili al momento della pubblicazione. Kohler Co. si riserva il diritto di apportare modifiche alle caratteristiche del prodotto, all'imballaggio o alla disponibilità in qualsiasi momento senza preavviso.
Si prega di lasciare queste istruzioni per il consumatore. Contengono informazioni importanti.
NOTE:
- Scaricare accuratamente i tubi di alimentazione dell'acqua per rimuovere i detriti.
- Ispezionare il tubo di alimentazione per eventuali danni. Sostituire se necessario.
- Rispettare le normative idrauliche locali.
- La pressione minima dell'acqua in ingresso per il deviatore è di 0,05 MPa (0,5 bar).
- Verificare la presenza di perdite prima di coprire i tubi, riparare se necessario.
- La pressione di esercizio più alta per il doccino è di 0,5 MPa (5 bar). Se supera 0,5 MPa (5 bar), è necessario un riduttore di pressione. La temperatura massima dell'acqua e dell'ambiente è di 60 °C. Si prega di tenere il doccino, il soffione e il braccio doccia lontano dal riscaldatore, altrimenti potrebbero danneggiarsi e causare lesioni all'utente.
FUNZIONAMENTO DELLA MANIGLIA
Ruotare delicatamente la maniglia. Ruotare per acqua calda e fredda come mostrato di seguito.
STANDARD APPLICABILE
Il modello speciale soddisfa o supera i seguenti requisiti alla data di produzione: TIS
DIMENSIONI DI INSTALLAZIONE A MURO
INSTALLAZIONE
Come installare la base
Rimuovere il tappo (2) dalla base (1). Rimuovere la protezione (3) dalla flangia (6).
Provare l'installazione del rubinetto per determinare la posizione di montaggio.
NOTA: Mantenere il rubinetto verticale rispetto alla base, per evitare di danneggiare gli o-ring nella parte inferiore. Far scorrere verso l'alto la borchia (8). Collegare il rubinetto alla base con le viti (4) e le rondelle (5) attraverso la flangia. Determinare una posizione adatta 8 in base alla vasca. Regolare il rubinetto: mantenere il beccuccio rivolto verso la vasca, fare in modo che il segno blu sia rivolto verso il tubo dell'acqua fredda (13) e che la base sia nella posizione 4 comoda per collegare il tubo dell'acqua fredda (13) e il tubo dell'acqua calda (12). Fissare la flangia 5 6 con le viti mediante la chiave esagonale (7).
Segnare le posizioni dei fori di montaggio della base sul pavimento in base alla posizione determinata e alle dimensioni di montaggio della base (come mostrato). Allentare le viti. Rimuovere il rubinetto e i connettori con gli o-ring. Praticare dei fori sul pavimento con una punta a vanga da Ø10. Premere i tasselli (9) nei fori. Avvitare le viti autofilettanti (10) con le rondelle (11) nei tasselli attraverso la base. Utilizzare una livella per assicurarsi che la base sia orizzontale (fare riferimento alla Fig. 1). Serrare le viti autofilettanti per fissare la base.
Applicare una quantità sufficiente di nastro o sigillante sulle filettature dei tubi. Collegare i tubi di alimentazione dell'acqua fredda e calda G1/2˝ (13, 12, non forniti) alla base.
NOTA: L'estremità con il segno blu è collegata all'acqua fredda. Se il livello della base viene rotto fissando i tubi, è necessaria una nuova regolazione.
Installare il tappo (2) sulla base. Aumentare le pressioni di alimentazione dell'acqua calda e fredda a 1 MPa. Verificare la presenza di perdite.
Fissare la protezione (14) sulla base con le viti (15).
Assicurarsi che la distanza tra la parte inferiore della protezione e la superficie superiore delle piastrelle sia compresa tra 13 e 33 mm (la superficie superiore delle piastrelle si trova tra la linea MIN e la linea MAX sulla protezione). Praticare un foro da Ø75 mm sulla piastrella. Disporre le piastrelle. Tagliare la parte sporgente della protezione in base alla superficie della piastrella.
Come installare il rubinetto
Chiudere l'alimentazione dell'acqua. Rimuovere il tappo (2) dalla base. Far scorrere verso l'alto la borchia (8). Rimuovere la protezione (3). Installare il rubinetto.
NOTA: Mantenere il rubinetto verticale rispetto alla base, per evitare di danneggiare l'o-ring nella parte inferiore. Fissare la flangia (6) sulla base con le viti (4) e le rondelle (5).
NOTA: Non serrare le viti per il momento. Regolare il rubinetto, mantenere il beccuccio rivolto verso la vasca. Serrare le viti con la chiave esagonale (7).
Come installare il doccino
Rimuovere la protezione dal kit deviatore (16). Collegare il tubo flessibile (18) al doccino (19) con le rondelle (17). Serrare tutti i collegamenti. Appendere il doccino alla staffa (20) del rubinetto.
VERIFICA DELL'INSTALLAZIONE
Assicurarsi che tutti i dadi di raccordo siano ben stretti. Assicurarsi che la maniglia sia in posizione di spegnimento (off).
Aprire l'alimentazione principale dell'acqua e verificare la presenza di perdite. Riparare se necessario.
Rimuovere il doccino (19) e l'aeratore (21). Aprire la maniglia del rubinetto. Far scorrere acqua calda e fredda attraverso il beccuccio per circa un minuto per rimuovere eventuali detriti. Verificare la presenza di perdite in questo momento. Rimuovere eventuali detriti. Chiudere il rubinetto. Reinstallare il doccino e l'aeratore.
ISTRUZIONI PER LA PULIZIA
Tutte le finiture: pulire la finitura con sapone neutro e acqua tiepida. Asciugare completamente l'intera superficie con un panno morbido e pulito. Molti detergenti possono contenere sostanze chimiche, come ammoniaca, cloro, detergenti per WC, ecc., che potrebbero influire negativamente sulla finitura e non sono raccomandati per la pulizia.
Non utilizzare detergenti abrasivi o solventi sui rubinetti e raccordi Kohler.
PARTI DI RICAMBIO
Rubinetto da bagno e doccia a pavimento 10129T-4
