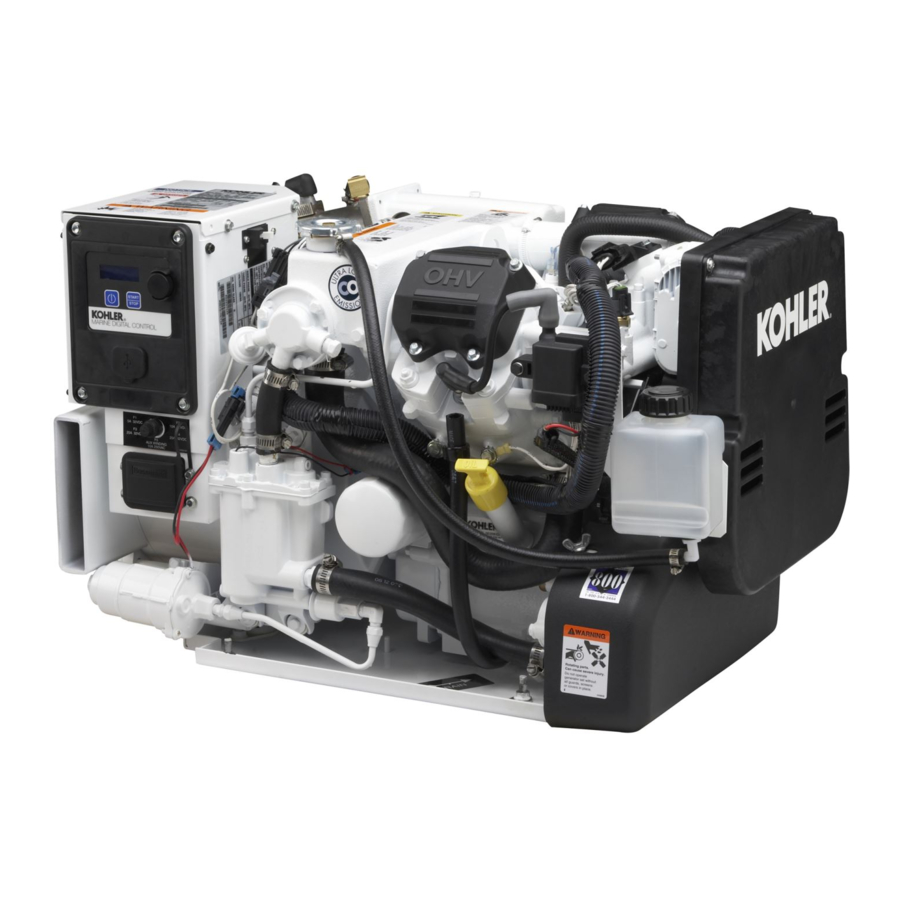

Manuale di installazione Kohler 13/15.5/20/23EOZD, 11/13/17/20EFOZD

Introduzione

Utilizzare questo kit di manutenzione per sostituire la pompa dell'acqua di mare esistente (GM35622) con un nuovo design della pompa dell'acqua di mare che incorpora una puleggia pressata. L'installazione del kit di manutenzione prevede la sostituzione della pompa dell'acqua di mare e della staffa.

Nota: se è necessaria la sostituzione della girante, utilizzare il kit girante 229826 per il kit di manutenzione della pompa dell'acqua di mare GM59333.

Precauzioni di sicurezza

Avviamento accidentale.
Può causare lesioni gravi o mortali.
Scollegare i cavi della batteria prima di lavorare sul gruppo elettrogeno. Rimuovere prima il cavo negativo (--) quando si scollega la batteria. Ricollegare il cavo negativo (--) per ultimo quando si ricollega la batteria.

Disattivazione del gruppo elettrogeno. L'avviamento accidentale può causare lesioni gravi o mortali.
Prima di lavorare sul gruppo elettrogeno o sull'apparecchiatura collegata, disattivare il gruppo elettrogeno come segue: (1) Spostare l'interruttore principale del gruppo elettrogeno in posizione OFF (spento). (2) Scollegare l'alimentazione al caricabatterie. (3) Rimuovere i cavi della batteria, prima il cavo negativo (--). Ricollegare il cavo negativo (--) per ultimo quando si ricollega la batteria. Seguire queste precauzioni per evitare l'avviamento del gruppo elettrogeno da parte di un interruttore di trasferimento automatico, un interruttore di avvio/arresto remoto o un comando di avvio del motore da un computer remoto.

Tensione pericolosa. Parti in movimento. Può causare lesioni gravi o mortali.
Azionare il gruppo elettrogeno solo quando tutte le protezioni e gli involucri elettrici sono in posizione.

Manutenzione del gruppo elettrogeno quando è in funzione. Le parti in movimento esposte possono causare lesioni gravi o mortali.
Tenere mani, piedi, capelli, indumenti e puntali di prova lontano dalle cinghie e dalle pulegge quando il gruppo elettrogeno è in funzione. Sostituire le protezioni, le griglie e i coperchi prima di azionare il gruppo elettrogeno.

Nota: serrare nuovamente tutta la bulloneria dell'albero motore e del rotore dopo la manutenzione. Non allentare la bulloneria dell'albero motore o il tirante del rotore quando si effettuano regolazioni o si esegue la manutenzione del gruppo elettrogeno. Ruotare l'albero motore manualmente solo in senso orario. Ruotare il bullone dell'albero motore o il tirante del rotore in senso antiorario può allentare la bulloneria.

Procedura di installazione

1. Togliere il gruppo elettrogeno dal servizio.
   1. Posizionare l'interruttore principale del gruppo elettrogeno in posizione OFF (spento).
   2. Scollegare l'alimentazione al caricabatterie, se presente.
   3. Scollegare la/e batteria/e di avviamento del motore del gruppo elettrogeno, prima il cavo negativo (⁻).
2. Rimuovere e sostituire la pompa dell'acqua di mare.
   1. Rimuovere e conservare la protezione della cinghia.
   2. Rimuovere e conservare la cinghia della pompa dell'acqua di mare. Vedere la Figura 1.

   3. Rimuovere ed eliminare la pompa dell'acqua di mare esistente, la staffa di montaggio e la bulloneria della pompa dell'acqua di mare.
   4. Montare la pompa dell'acqua di mare (GM46936) sulla nuova staffa (GM53017) utilizzando 2 bulloni (X-125-31) e 2 dadi (X-6210-7) come mostrato nella Figura 2.
   5. Montare il nuovo gruppo staffa/pompa sul motore utilizzando la bulloneria mostrata nella Figura 2.
   6. Sostituire la cinghia della pompa dell'acqua di mare. Consultare il manuale di funzionamento per la procedura di tensionamento della cinghia.
   7. Fissare gli adattatori per tubi alla pompa dell'acqua di mare e tagliare per adattarli al tubo flessibile fissato alla parte inferiore della pompa dell'acqua di mare. Vedere la Figura 2.

      1. Bullone (X-125-31 qty. 2) e dado (X-6210-7 qty. 2)
      2. Adattatore per tubo (GM58848) e connettore a 90_ (X-391-31)
      3. Pompa dell'acqua di mare (GM46936)
      4. Adattatore per tubo (GM58848) e connettore per tubo flessibile (X-582-16)
      5. Vite (M931-08070-60), rondella (M125A-08-80) e dado (M6923-08-80)
      6. Utilizzare la bulloneria e i distanziali esistenti (X-400-74 qty. 2) dietro la staffa come richiesto.
      7. Staffa di montaggio (GM53017)
      8. Vite (M931-08100-60), rondella (M125A-08-80) e distanziale (X-400-74). Posizionare il distanziale tra la staffa e il coperchio dell'ingranaggio.
   8. Sostituire la protezione della cinghia.
3. Ripristinare il gruppo elettrogeno in servizio.
   1. Verificare che l'interruttore principale del generatore sia in posizione OFF (spento).
   2. Ricollegare la batteria di avviamento del motore del gruppo elettrogeno, per ultimo il cavo negativo (−).
   3. Ricollegare l'alimentazione al caricabatterie, se presente.

Elenco delle parti
